Sensor Indutivo IFM IG5719 M18 8mm PNP/NPN

Pré-visualizar: IG5719 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP/NPN IP65

IG5719 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP/NPN IP65

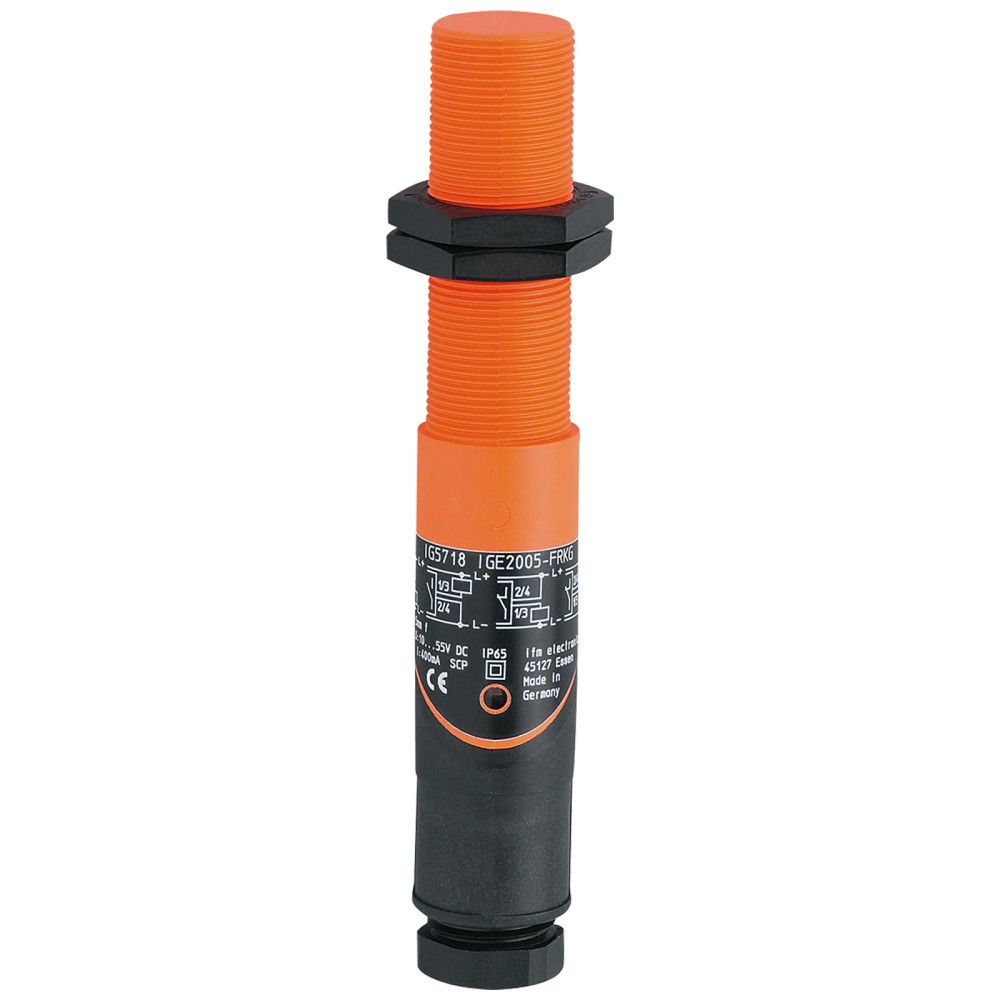

Imagem meramente ilustrativa

R$ 724,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5719
EAN: 4021179113403
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG5719 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP/NPN IP65"

Destaques do Produto

Rosca

M18 x 1

Alcance de detecção

8 mm

Saída

PNP/NPN (selecionável)

Grau de proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5719 M18 8mm PNP/NPN

O sensor indutivo IFM IG5719 é um dispositivo para detecção sem contato de objetos metálicos. Ideal para automação industrial, destaca-se pelo alcance de 8 mm e pela versatilidade de ter saída selecionável PNP/NPN. Possui rosca M18, garantindo compatibilidade com montagens padrão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IG5719
Alcance de Detecção	8 mm
Designação Rosca	M18 x 1
Função de Saída	PNP/NPN
Tensão Operação	10-55 V DC
Frequência Comutação	300 Hz
Grau de Proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem.
Monitoramento de fim de curso em cilindros pneumáticos.
Aplicações padrão de automação industrial com exigência de montagem M18.

⚠ Considere outro se precisa de:

Aplicações que exigem grau de proteção IP69K.
Ambientes com exposição direta a solventes ou agentes químicos corrosivos.
Instalação embutida (o modelo é do tipo não embutido).

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras.
Monitoramento de posições de fim de curso em máquinas operatrizes.
Contagem de objetos metálicos em processos de fabricação.
Verificação de presença de componentes em montagem mecânica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5719 M18 8mm PNP/NPN, verifique estes pontos:

Escolha este sensor se

Sua aplicação requer um sensor indutivo padrão M18 com alcance de 8mm e você precisa de flexibilidade para configurar a saída como PNP ou NPN no mesmo hardware.

Considere outra opção se

Seu ambiente exige proteção IP69K (limpeza com alta pressão/vapor) ou se a montagem deve ser embutida (face nivelada), pois este sensor é do tipo não embutido.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de tensão	DC	Necessário fonte de alimentação em corrente contínua
Tensão de operação	10...55 V DC	Faixa de tensão operacional admissível
Frequência de comutação	300 Hz	Capacidade máxima de ciclos por segundo
Função de saída	abertura / fechamento (selecionável)	Configurável para aplicação específica
Corrente de saída máx.	400 mA	Limite de carga para o circuito de saída

Dados Mecânicos
Dimensões	M18 x 1 / L = 110 mm	Geometria padrão para montagem industrial
Tipo de montagem	não embutido	Requer espaço livre ao redor da face ativa
Materiais	invólucro: PBT; tampa da extremidade: PC	Composição do corpo do sensor

Condições Ambientais
Grau de proteção	IP 65	Proteção contra poeira e jatos de água
Temperatura ambiente	-25...80 °C	Faixa de operação térmica permitida

COMPATIBILIDADE

Comunicação

• Saída discreta (ON/OFF)

Conexões

Elétrica Terminais (2,5 mm²)

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com poeira	✓	IP65 garante proteção contra poeira.
Instalação com necessidade de face nivelada	✗	Sensor é do tipo não embutido, requer espaço livre na frente.
Sistemas PNP ou NPN	✓	Possui saída selecionável.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5719 M18 8mm PNP/NPN

Verifique se a superfície de montagem está limpa e nivelada.
Rosqueie a primeira porca de fixação no corpo do sensor.
Insira o sensor no suporte de montagem M18.
Ajuste a distância de detecção (recomendado 0...6,5 mm para trabalho seguro).
Fixe a segunda porca para garantir a estabilidade contra vibrações.
Conecte os terminais elétricos conforme o diagrama de fiação.

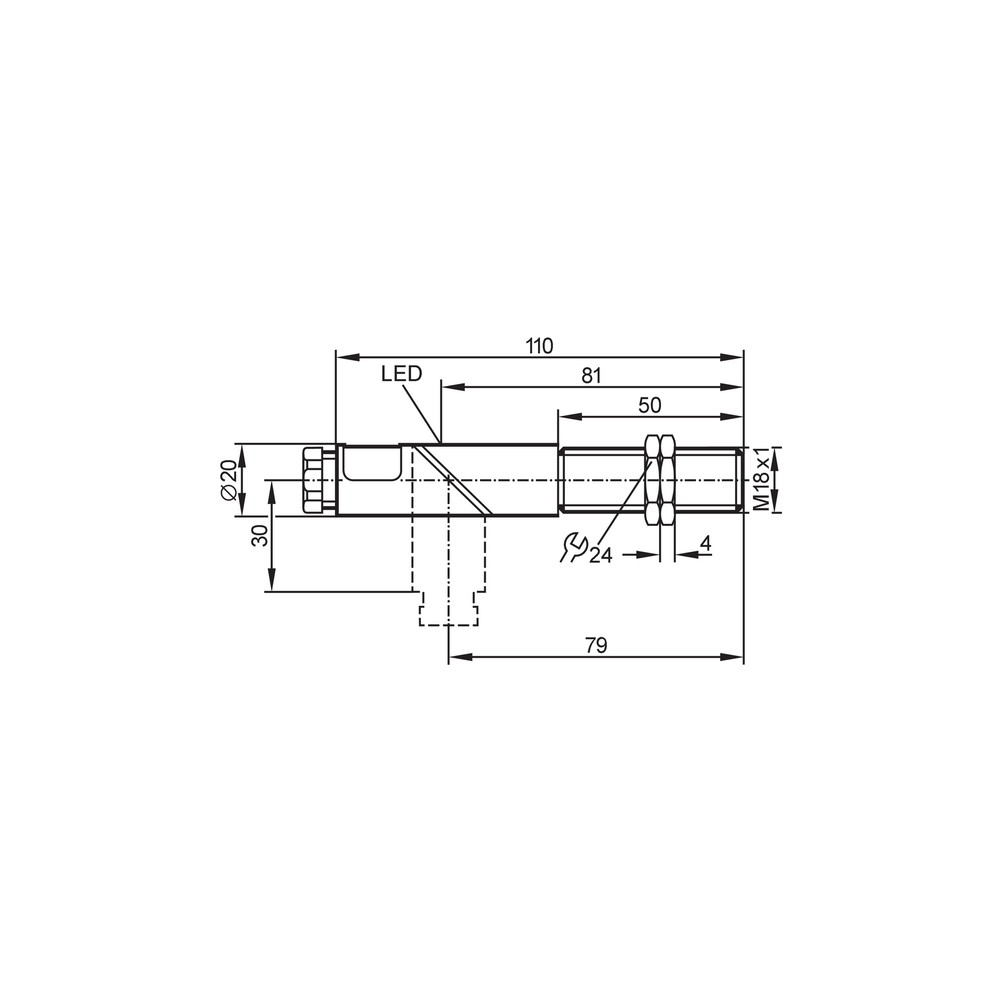

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o alvo.	Objeto fora da distância de detecção (Sr 8mm).	Medir a distância real entre a face do sensor e o objeto.
Sensor não comuta ou LED não acende.	Tensão de alimentação fora da faixa (10-55V DC).	Utilizar multímetro nos bornes de alimentação.
Falha na comutação ou superaquecimento.	Carga conectada excedendo 400mA.	Verificar consumo da carga conectada ao sensor.
Atuação falsa ou detecção constante.	Instalação embutida (sensor é do tipo não embutido).	Verificar o livre espaço ao redor da face do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IG5719 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG5719?

Este é um sensor indutivo de proximidade, modelo IG5719 da IFM, projetado para a detecção sem contato de objetos metálicos em aplicações industriais.

O que vem na embalagem deste sensor?

O produto acompanha duas porcas de fixação para instalação mecânica em estruturas roscadas M18.

Este sensor pode ser lavado com jatos de alta pressão?

Não, este modelo possui grau de proteção IP65. Ele é protegido contra poeira e jatos de água de baixa pressão, não sendo adequado para processos de limpeza com jatos de alta pressão ou submersão (IP69K).

Posso usar este sensor em ambientes com produtos químicos corrosivos?

Não é indicado para ambientes com exposição química agressiva, pois o invólucro é fabricado em PBT e a tampa em PC, materiais que possuem resistência química limitada.

O sensor não acende o LED de status, o que pode ser?

O sintoma pode indicar falta de alimentação. Verifique com um multímetro se a tensão de alimentação está dentro da faixa de 10 a 55 V DC.

A saída do sensor está oscilando, o que devo verificar?

Sintomas intermitentes geralmente resultam de interferência eletromagnética ou vibração mecânica excessiva. Verifique o aperto das porcas de fixação e a integridade da blindagem do cabo.

Este sensor é PNP ou NPN?

Este modelo é versátil, pois oferece função de saída PNP/NPN selecionável, permitindo adaptação à lógica de controle do seu CLP ou controlador.

Por que escolher este sensor indutivo em vez de uma chave mecânica?

Sensores indutivos são eletrônicos e não possuem partes móveis, o que elimina o desgaste mecânico comum em chaves fim de curso tradicionais, garantindo maior vida útil.

Quais os cuidados na instalação mecânica?

A instalação deve respeitar a montagem não embutida. Utilize as porcas de fixação fornecidas, garantindo que o sensor esteja alinhado perpendicularmente ao objeto a ser detectado, evitando esforço mecânico excessivo no invólucro.

Quem emite a nota fiscal deste produto?

O faturamento e a emissão da nota fiscal são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico (Ref.: Princípio de operação).

Histerese

Diferença entre a distância de detecção de aproximação e a de afastamento do objeto, típica de 1...15% de Sr (Ref.: Precisão/desvios).

PNP/NPN

Tipos de lógica de comutação da saída, onde PNP comuta o positivo e NPN comuta o negativo (Ref.: Função de saída).

IP65

Grau de proteção que indica resistência total à entrada de poeira e proteção contra jatos de água (Ref.: Condições ambientais).

Distância de comutação (Sr)

Distância nominal de 8mm na qual o sensor detecta o alvo sob condições ideais (Ref.: Alcance de detecção).
