Sensor Indutivo IFM IG5602 M18 PNP

Pré-visualizar: IG5602 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 PNP NA 8mm

IG5602 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 PNP NA 8mm

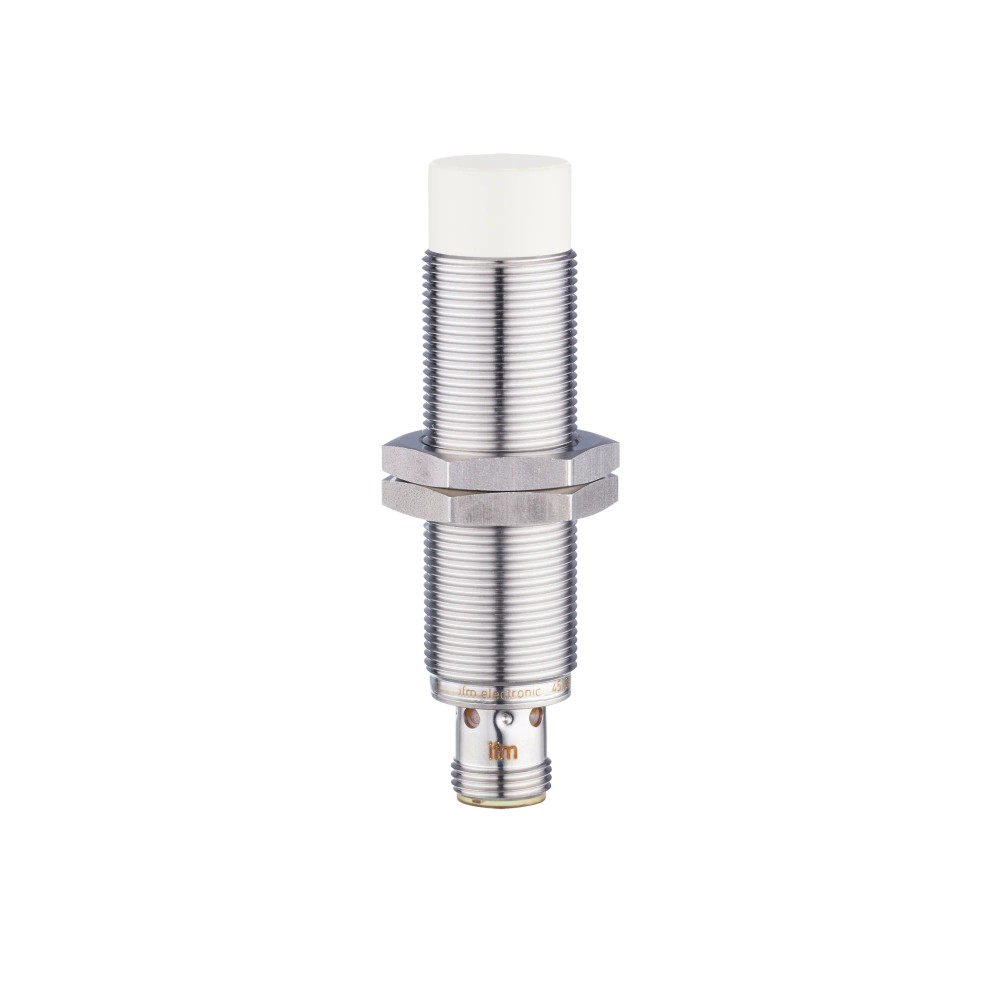

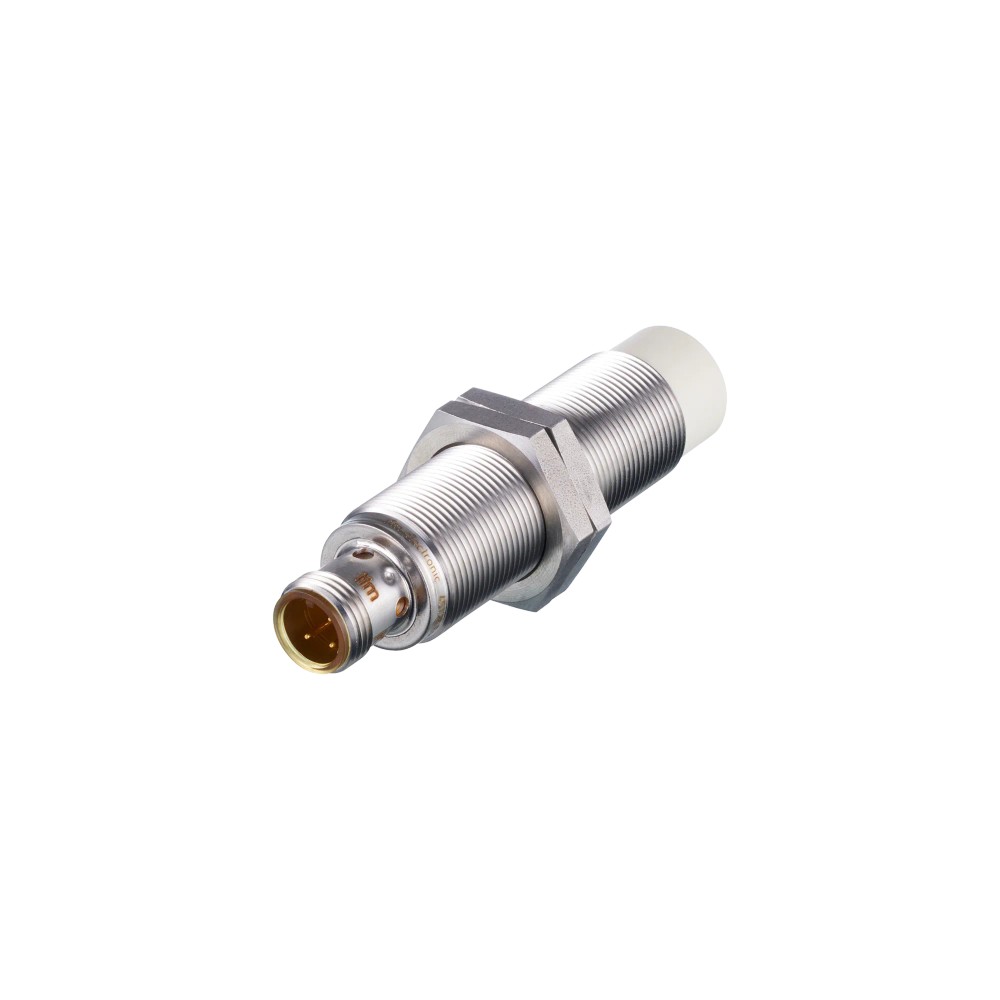

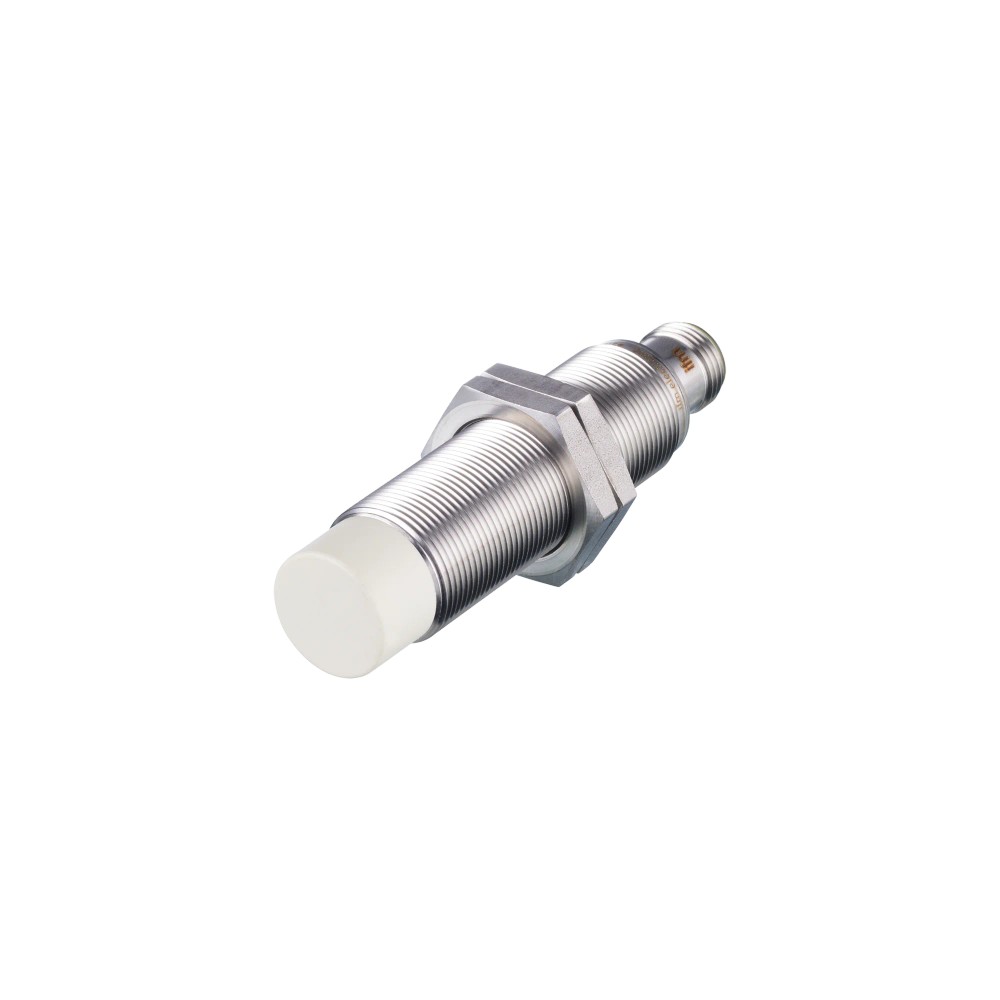

Imagem meramente ilustrativa

R$ 727,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5602
EAN: 4021179112598
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IG5602 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 PNP NA 8mm"

Destaques do Produto

Rosca

M18

Saída

PNP

Função

Alcance

8mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5602 - M18, PNP, NA, 8mm

O sensor indutivo IFM IG5602 é um dispositivo robusto de M18 projetado para detecção precisa de metais em ambientes industriais com exigência de limpeza periódica. Com saída PNP e alcance de detecção de 8 mm, oferece alta confiabilidade e durabilidade graças ao invólucro em aço inoxidável. Operando com 3 fios e conexão M12, garante integração simples em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Part Number	IG5602
Alcance	8 mm
Conexão	M12
Saída	PNP
Proteção	IP 67
Montagem	Não embutido
Tensão	10...30 V DC
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de alvos metálicos em esteiras industriais
Ambientes com processos de limpeza periódicos
Aplicações que exigem resistência à corrosão (aço inoxidável)

⚠ Considere outro se precisa de:

Instalação embutida em metais (devido à característica não embutida)
Aplicações que exigem grau de proteção IP69K
Ambientes com temperaturas abaixo de -25°C ou acima de 80°C

APLICAÇÕES E USO

Detecção de fim de curso em máquinas operatrizes
Monitoramento de presença em linhas de embalagem alimentícia
Sistemas de transporte com exigência de sanitização
Automação industrial geral em ambientes úmidos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5602 - M18, PNP, NA, 8mm, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor M18 robusto com invólucro em aço inoxidável e a montagem não embutida é compatível com o espaço disponível na máquina.

Busque outra opção se

A aplicação exigir montagem embutida, um sensor com maior alcance (distância de detecção) ou proteção IP69K para lavagem com jatos de alta pressão.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível
Consumo de corrente	< 10 mA	Corrente sem carga
Proteção	Sim	Contra curto-circuito e inversão de polaridade

Saídas
Função de saída	Normalmente aberto	Estado lógico da saída
Saída de comutação	PNP	Tipo de transistor de saída
Corrente de carga máx.	200 mA	Corrente constante admissível

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de detecção
Histerese	1...20 % de Sr	Desvio aceitável no ponto de comutação

Dados mecânicos
Material do invólucro	1.4404 (Aço inoxidável)	Resistência a meios agressivos
Conexão	M12	Tipo de interface elétrica
Grau de proteção	IP 67	Vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• Digital IO (PNP)

Conexões

Elétrica M12 Conector

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	Sensor indutivo padrão para metais.
Montagem embutida em metal	✗	O modelo é não embutido; pode causar detecções falsas.
Ambientes com lavagem intensa (IP69K)	✗	Possui proteção IP67, insuficiente para alta pressão.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5602 - M18, PNP, NA, 8mm

Limpe a área de montagem de resíduos metálicos.
Insira o sensor na abertura preparada para M18.
Rosqueie as porcas de fixação fornecidas até o aperto manual.
Aplique o torque máximo de 50 Nm.

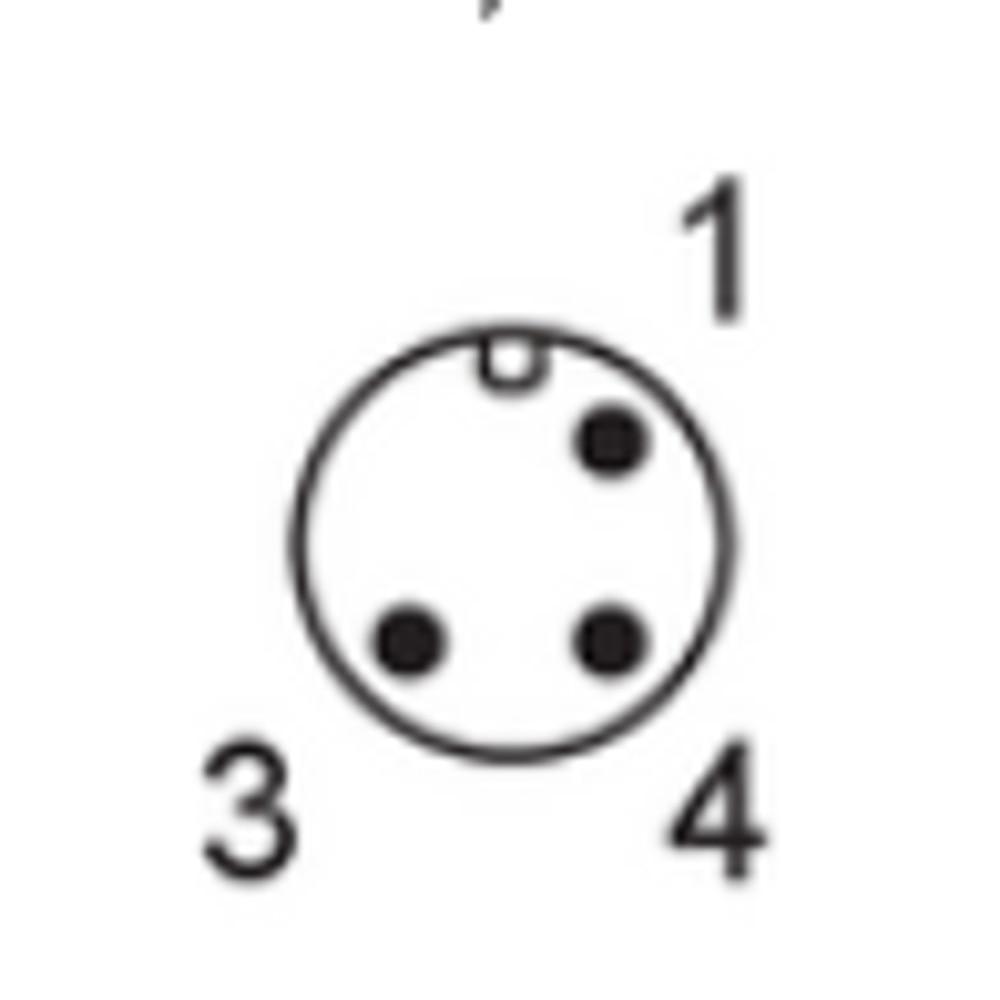

Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Verifique o acendimento do LED de status ao aproximar um alvo metálico.

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor mantém o sinal de saída ativo permanentemente.	Objeto metálico próximo à lateral do sensor.	Verificar se a área de montagem não embutida está livre de metais.
Sinal intermitente ou ausência de comutação.	Conector M12 mal conectado ou com oxidação.	Desconectar o M12, inspecionar os pinos e garantir o aperto correto.
Sensor não liga ou acusa erro no controlador.	Tensão de alimentação fora do range (10-30V).	Medir a voltagem nos pinos de alimentação do sensor.
Saída não atua mesmo com alvo presente.	Curto-circuito na carga de saída.	Verificar se a corrente de carga excede 200mA ou se há curto no circuito.

DOCUMENTAÇÃO TÉCNICA

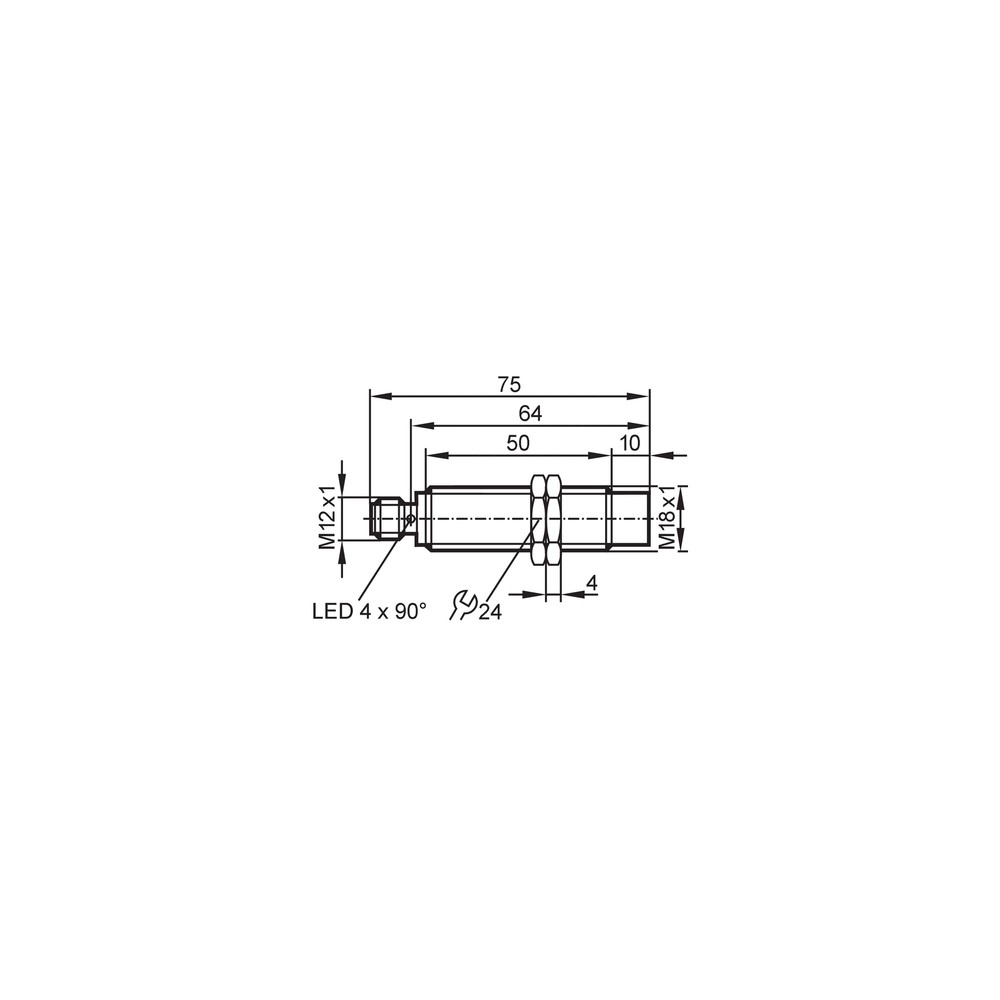

Datasheet Técnico IG5602 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG5602 da IFM?

O IG5602 é um sensor indutivo de proximidade, utilizado para detecção de objetos metálicos sem contato, com alcance de 8 mm e montagem não embutida.

O que acompanha o sensor no momento da compra?

Ele acompanha duas porcas de fixação em aço inoxidável para instalação mecânica.

Este sensor pode ser usado em processos de lavagem de alta pressão com vapor?

Este modelo não é indicado para ambientes que exigem grau de proteção IP69K ou vapor saturado, pois sua especificação é IP67.

Posso instalar este sensor embutido em blocos metálicos?

Não, este sensor foi projetado para montagem não embutida (non-flush). O uso em montagem embutida pode causar detecções falsas.

O sensor não comuta, o que devo verificar?

Se o LED amarelo não acende, verifique primeiro a integridade da conexão M12 e se a tensão de alimentação está entre 10 e 30V DC.

Por que o sensor parece acionar sem um alvo presente?

Geralmente indica interferência metálica próxima ou acúmulo de detritos; verifique se a zona de detecção está livre de outros metais além do alvo.

Este sensor substitui um modelo com saída NPN?

O IG5602 utiliza saída PNP normalmente aberta. Se o seu sistema requer um contato NF (Normalmente Fechado) ou lógica NPN, este modelo não é compatível.

Como decidir entre este sensor e um modelo de corpo plástico?

A escolha entre modelos similares depende do seu espaço físico e exigências de montagem; o IG5602 é otimizado para áreas com ciclos de limpeza.

Existe algum cuidado especial na instalação mecânica?

Certifique-se de não exceder o torque de aperto de 50 Nm ao fixar as porcas para não danificar a rosca M18.

Qual a procedência deste sensor?

A IFM ELECTRONIC LTDA. é a fabricante e responsável pelo faturamento, garantindo a procedência direta do componente.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta a tensão positiva (Ref.: Saída de comutação).

IP67

Grau de proteção que indica resistência à poeira e imersão temporária em água (Ref.: Grau de proteção).

Não embutido

Tipo de montagem onde o sensor exige um espaço livre ao redor da face ativa para operar corretamente (Ref.: Tipo de montagem).

M18

Diâmetro da rosca do invólucro do sensor, padrão industrial métrico (Ref.: Designação da rosca).

Histerese

Diferença entre o ponto de comutação de ativação e desativação (Ref.: Histerese).
