Sensor Indutivo IFM IG5595 M18

Pré-visualizar: IG5595 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12

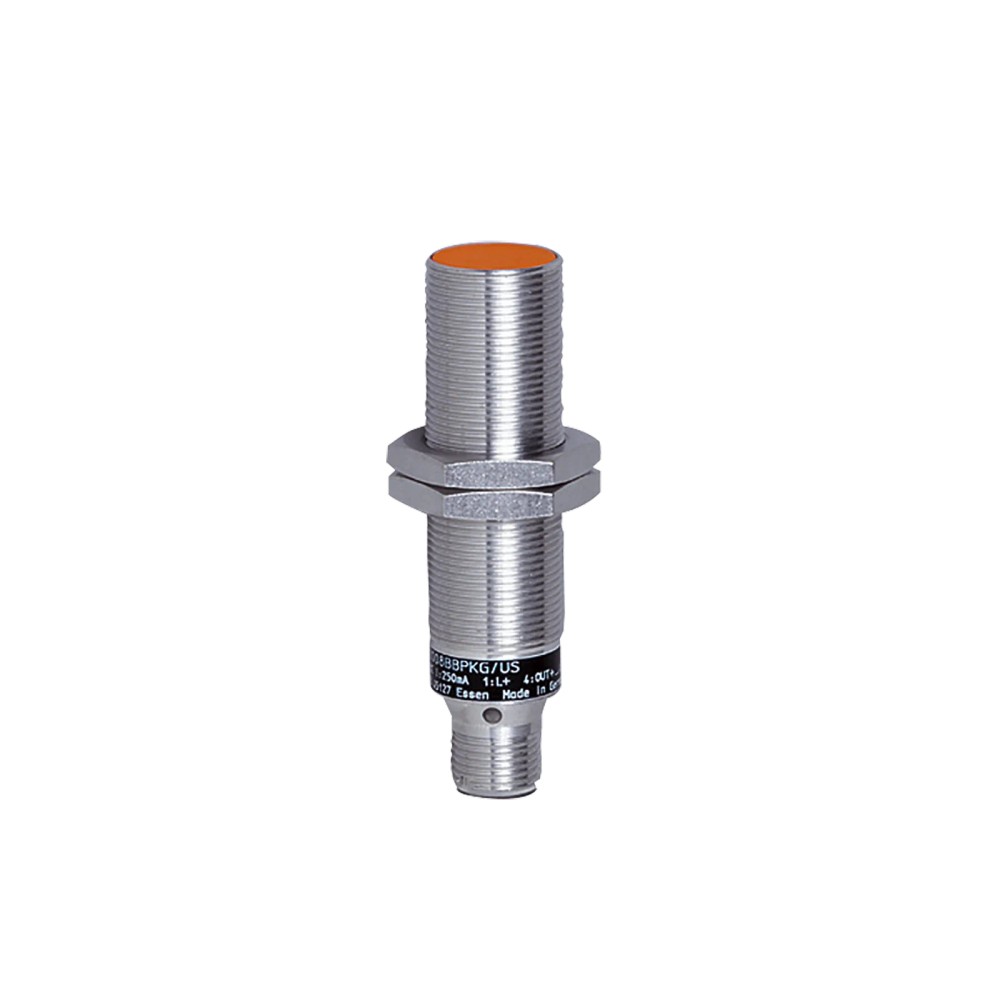

IG5595 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12

Imagem meramente ilustrativa

R$ 735,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5595
EAN: 4021179112529
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "IG5595 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12"

Destaques do Produto

Distância nominal de detecção

5 mm; montagem embutida

Tipo de saída

PNP/NPN, abertura ou fechamento selecionável

Alimentação

10…55 V DC

Conexão

Conector M12, codificação A

Frequência de comutação

700 Hz

Ambiente

-25…70 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5595, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conector M12

O IFM IG5595 é um sensor indutivo para detecção sem contato de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 5 mm, montagem embutida e saída PNP/NPN com função de abertura ou fechamento selecionável. Seu invólucro roscado M18 x 1 tem proteção IP 67 e conexão elétrica por conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5595
Alcance de detecção	5 mm, montagem embutida
Saída	PNP/NPN; abertura ou fechamento selecionável
Alimentação	10…55 V DC
Conexão elétrica	Conector M12, codificação A, 4 contatos
Frequência de comutação	700 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25…70 °C
Dimensões	M18 x 1; comprimento 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação que aceitem sensor indutivo M18, montagem embutida, alimentação de 10…55 V DC e saída PNP/NPN selecionada conforme a entrada do controlador.
Aplicações em que a distância de detecção requerida esteja dentro do alcance nominal de 5 mm e a frequência de comutação de até 700 Hz seja adequada.
Instalações com conexão compatível com conector M12 codificação A e condições ambientais dentro de -25…70 °C e do grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a distância necessária exceder o alcance nominal de 5 mm; consulte a ficha técnica para as distâncias de trabalho e condições de detecção.
Não conectar a uma entrada ou circuito que não seja compatível com a saída selecionada PNP ou NPN e com a alimentação DC de 10…55 V.
Não usar fora da faixa de temperatura ambiente indicada ou presumir adequação a ambientes além do grau de proteção IP 67.

APLICAÇÕES E USO

Detecção de presença ou posição de componentes metálicos em máquinas e sistemas de automação, desde que a montagem, a distância requerida e a entrada de controle sejam compatíveis com os limites do sensor. Esta é uma possibilidade de aplicação baseada no tipo de produto; a ficha não identifica uma máquina ou processo específico.
Detecção de alvos de aço, aço inoxidável, latão, alumínio ou cobre considerando os fatores de correção indicados pelo fabricante. A distância efetiva depende do material do alvo.
Uso em ambientes com temperatura ambiente entre -25…70 °C e grau de proteção IP 67, respeitando as condições de instalação e conexão do fabricante.
Aplicações com chaveamento até 700 Hz, quando essa frequência e os limites elétricos da saída forem adequados ao circuito. A ficha não especifica uma aplicação comprovada particular.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5595, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conector M12, verifique estes pontos:

Escolha o IG5595 quando

A aplicação requer detecção indutiva com alcance nominal de 5 mm, formato roscado M18 x 1 para montagem embutida, alimentação DC de 10…55 V e seleção entre saída PNP/NPN e abertura/fechamento.

Avalie outra configuração quando

A entrada do controlador não aceitar o tipo de saída escolhido, a conexão não for compatível com M12 codificação A, a distância necessária ultrapassar 5 mm ou as condições de operação ficarem fora de -25…70 °C. Confirme no datasheet a ligação e os limites aplicáveis ao circuito.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Categoria indicada na ficha do produto.
Modelo	IG5595	Referência do fabricante e SKU do anúncio.
Marca	IFM	Fabricante informado para o produto.
Detecção	Indutiva, sem contato	Princípio de detecção correspondente à categoria do produto; destinado à detecção de objetos metálicos.

Dados elétricos
Tensão de operação	10…55 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classificação indicada nos dados técnicos.
Fontes de alimentação	Class 2	Requisito/classe indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção especificada.
Proteção contra curto-circuitos	Sim	Proteção especificada.
Versão da proteção contra curto-circuito	Por impulso	Modo de proteção descrito na ficha.
Proteção contra sobrecarga	Sim	Proteção especificada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas conforme dados técnicos fornecidos.

Saídas e chaveamento
Função elétrica	PNP/NPN	Tipo de saída selecionável, conforme ficha.
Função de saída	Abertura/fechamento selecionável	Configuração de chaveamento indicada pelo fabricante.
Frequência de comutação DC	700 Hz	Frequência máxima especificada para chaveamento DC.
Corrente máxima constante na saída de comutação DC	400 mA	Limite informado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado na ficha.
Corrente residual máxima	0,5 mA	Valor máximo indicado para a saída.

Detecção e distâncias
Alcance de detecção	5 mm	Alcance nominal especificado; montagem embutida.
Distância real de comutação Sr	5 ± 10 % mm	Valor e variação indicados na ficha.
Distância de trabalho	0…4,05 mm	Faixa de trabalho informada pelo fabricante.
Histerese	1…20 % de Sr	Percentual relativo à distância real de comutação Sr.
Variação do ponto de comutação	-10…10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar na avaliação da distância de detecção.

Conexões
Conexão elétrica	Conector 1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos especificados.
Protocolo de comunicação	Não especificado	A ficha apresenta saída de chaveamento, sem protocolo digital informado.

Condições ambientais
Temperatura ambiente	-25…70 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente certificada UL	0…40 °C	Faixa indicada para a certificação UL; não substituir pela faixa geral de operação.
Grau de proteção	IP 67	Grau de proteção especificado; observar as condições de instalação e conexão do fabricante.

Dados mecânicos
Formato do invólucro	Forma construtiva roscada	Construção indicada na ficha.
Rosca	M18 x 1	Dimensão de montagem especificada.
Comprimento	70 mm	Dimensão informada para o sensor.
Método de montagem	Embutido	Método de montagem especificado.
Material do invólucro	Latão revestido com bronze branco	Material informado na ficha.
Material da face ativa	PBT	Material informado para a face ativa.
Peso	54,1 g	Valor indicado nos dados do produto.
Contatos	Dourados	Característica informada para os contatos do conector.

Displays e elementos de operação
Indicador de diagnóstico	LED amarelo de status de chaveamento, 4 x 90°	Posições e cor do indicador especificadas na ficha.

Conformidade e vida útil
Certificações	CCC, CE, cULus (E174191), UKCA	Certificações listadas nos dados fornecidos.
MTTF	1775 anos	Valor informado na ficha; não representa prazo de garantia.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de chaveamento PNP/NPN.

Conexões

Elétrica Conector 1 x M12, codificação A, 4 contatos dourados. Alimentação DC de 10…55 V. Verifique a pinagem no datasheet do fabricante e confirme se a entrada do controlador aceita a saída PNP ou NPN selecionada; a pinagem não é inferida aqui.

Processo Invólucro roscado M18 x 1, comprimento 70 mm; instalação embutida. Não é informada uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída de chaveamento PNP, dentro da alimentação DC especificada	✓	A ficha informa saída PNP/NPN selecionável; selecione e ligue conforme a entrada do controlador e o esquema oficial.
Entrada de controlador compatível com saída de chaveamento NPN, dentro da alimentação DC especificada	✓	A ficha informa saída PNP/NPN selecionável; selecione e ligue conforme a entrada do controlador e o esquema oficial.
Montagem em rosca M18 x 1 com sensor instalado de forma embutida	✓	O formato roscado M18 x 1 e a montagem embutida constam na ficha.
Aplicação que exige detecção a uma distância nominal superior a 5 mm	✗	O alcance de detecção especificado é 5 mm; não se deve assumir detecção além desse valor.
Aplicação com alimentação fora de 10…55 V DC	✗	A faixa de tensão de operação indicada é 10…55 V DC.
Aplicação com protocolo digital de comunicação	✗	A ficha informa saída de chaveamento PNP/NPN, sem especificar protocolo digital.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5595, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conector M12

Confirme que a aplicação requer detecção indutiva e que a distância prevista respeita os limites indicados no datasheet, considerando o material do alvo.
Verifique a compatibilidade mecânica da rosca M18 x 1, do comprimento de 70 mm e da montagem embutida com o suporte e a geometria de instalação.
Instale o sensor sem exceder as condições mecânicas e de montagem definidas pelo fabricante; consulte o desenho dimensional oficial.
Confirme que a alimentação disponível é DC e está entre 10…55 V.
Selecione a função PNP ou NPN e abertura ou fechamento conforme o circuito de entrada; consulte o esquema de ligação oficial antes de energizar.
Conecte pelo M12 codificação A e verifique o estado do LED de chaveamento durante o teste funcional, sem exceder os limites elétricos especificados.

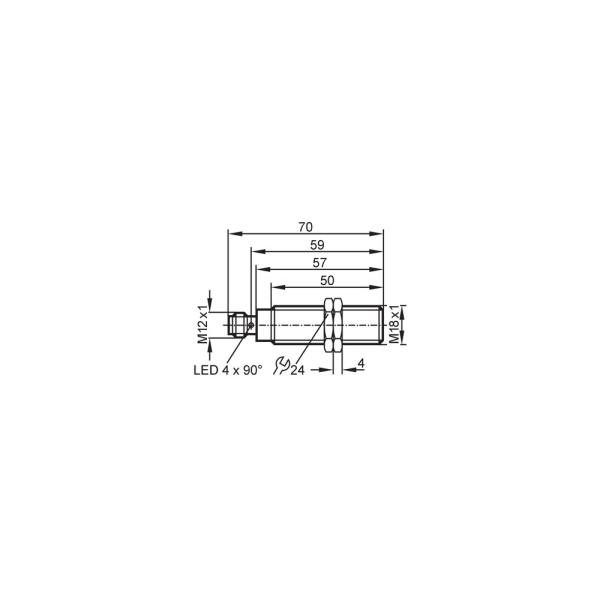

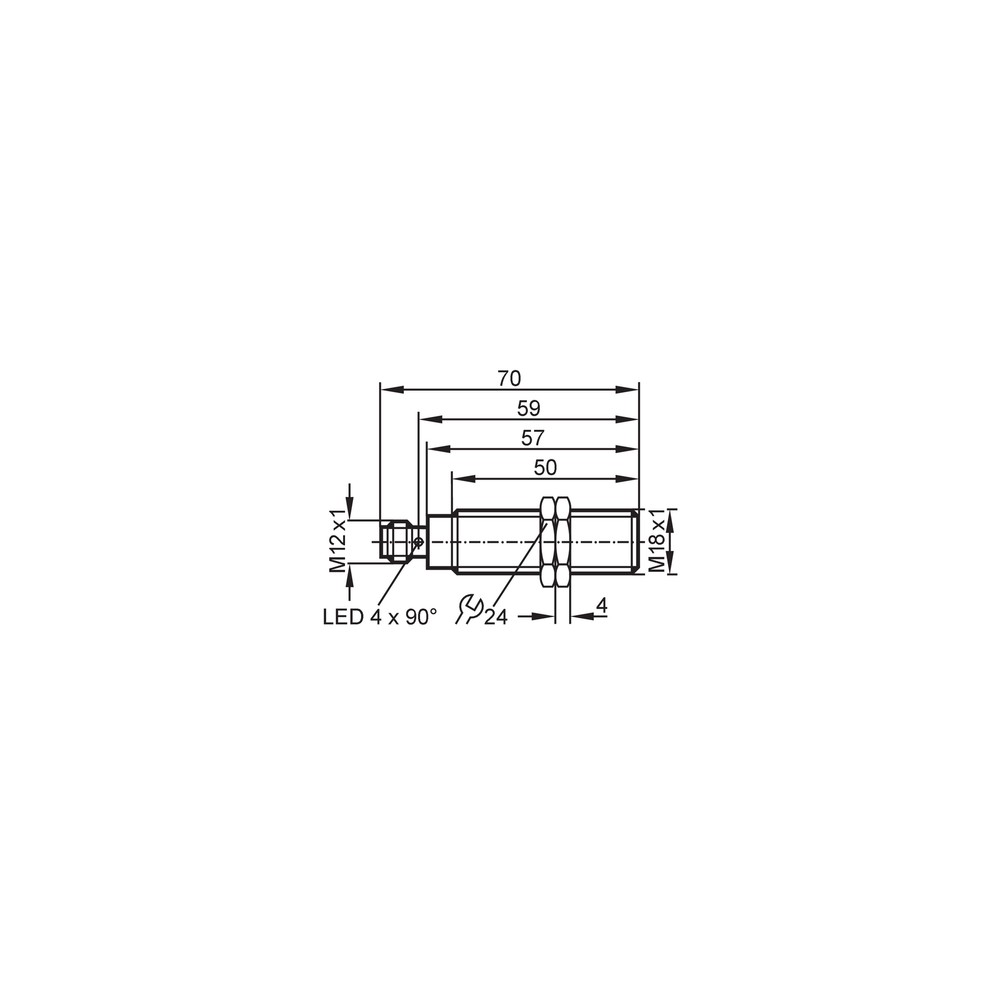

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a comutação.	Saída PNP/NPN ou função de abertura/fechamento configurada de forma incompatível com a entrada do controlador, ou ligação incorreta.	Confira a configuração do sensor, a lógica da entrada e o esquema elétrico do datasheet; verifique também a alimentação DC dentro da faixa especificada.
O sensor comuta de forma intermitente ou a distância percebida é menor que a esperada.	Alvo de material diferente do usado como referência, distância de montagem excessiva ou posição fora da faixa de trabalho.	Meça a distância entre a face ativa e o alvo, confirme o material e consulte os fatores de correção e as distâncias especificadas no datasheet.
O sensor não apresenta indicação de chaveamento no LED.	Ausência de alimentação, conexão M12 incorreta ou alvo não alcançando a condição de comutação.	Verifique a alimentação de 10…55 V DC, a conexão conforme o esquema oficial e a aproximação do alvo dentro dos limites de detecção.
A saída permanece inativa ou o funcionamento é interrompido após uma falha elétrica.	Possível curto-circuito, sobrecarga ou corrente de carga acima do limite especificado para a saída.	Desenergize o circuito e verifique a carga e a ligação. Confirme que a corrente constante da saída DC não excede 400 mA e que não há curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG5595 (PT-BR) (Datasheet) Desenho em escala IFM IG5595 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5595 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato em aplicações de automação. O modelo tem saída selecionável PNP/NPN e montagem embutida.

O IG5595 funciona com entradas PNP e NPN?

A ficha informa saída PNP/NPN selecionável. Confirme o tipo exigido pela entrada do controlador e siga o esquema de ligação do fabricante.

O que acompanha o sensor?

O cadastro informa duas porcas de fixação como acessórios incluídos. Não há outros acessórios listados.

Este sensor serve para detectar objetos não metálicos?

A ficha o especifica como sensor indutivo e fornece fatores de correção para metais; não informa detecção de objetos não metálicos. Consulte o fabricante caso a aplicação envolva outros materiais.

Posso usar o IG5595 se a máquina exige detecção acima de 5 mm?

A ficha especifica alcance de detecção de 5 mm e distância de trabalho de 0…4,05 mm. Não conte com detecção acima desses valores; avalie um sensor com alcance adequado.

O sensor não comuta no CLP: o que devo verificar antes de substituir?

Confira primeiro se a saída selecionada PNP ou NPN corresponde à entrada do CLP, além da função de chaveamento e da alimentação. Verifique a ligação pelo datasheet e se o alvo está dentro da distância de trabalho.

O LED não acende quando aproximo o alvo; qual pode ser a causa?

Verifique a alimentação DC, a conexão M12 e a distância e o material do alvo. O datasheet informa LED amarelo para status de chaveamento; consulte-o para confirmar a ligação.

É melhor comprar o sensor com cabo ou somente o sensor?

O produto listado tem conector M12 codificação A, não cabo integrado indicado na ficha, e inclui duas porcas de fixação. Se a instalação exigir cabo, confirme separadamente o cabo e a compatibilidade do conector.

Como escolho entre o IG5595 e um sensor de outro alcance?

Escolha o IG5595 quando o alcance nominal de 5 mm, a montagem embutida M18 e as características elétricas forem compatíveis com a aplicação. Para outra distância, compare a distância de trabalho e os requisitos elétricos no datasheet do modelo alternativo.

Como devo instalar e ligar o IG5595?

Confira o desenho para a montagem M18 x 1 e use o esquema do datasheet para conectar o M12 e selecionar PNP/NPN e abertura/fechamento. Não energize antes de confirmar a alimentação e a compatibilidade da entrada do controlador.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha informa aplicação de detecção de metais (Ref.: tipo de produto e fatores de correção por material).

Montagem embutida

Método de instalação especificado para o sensor, que deve ser respeitado na montagem (Ref.: método de montagem).

PNP/NPN

Tipos de saída de chaveamento selecionáveis, cuja escolha deve corresponder à entrada do controlador (Ref.: função elétrica).

Distância real de comutação indicada pelo fabricante, usada como referência para variações e histerese (Ref.: distância real de comutação Sr: 5 ± 10 % mm).

IP 67

Grau de proteção declarado para o invólucro; as condições de instalação e conexão devem seguir o fabricante (Ref.: grau de proteção IP 67).
