Sensor Indutivo IFM IG5594 M18

Pré-visualizar: IG5594 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, PNP/NPN, Cabo 2m

IG5594 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, PNP/NPN, Cabo 2m

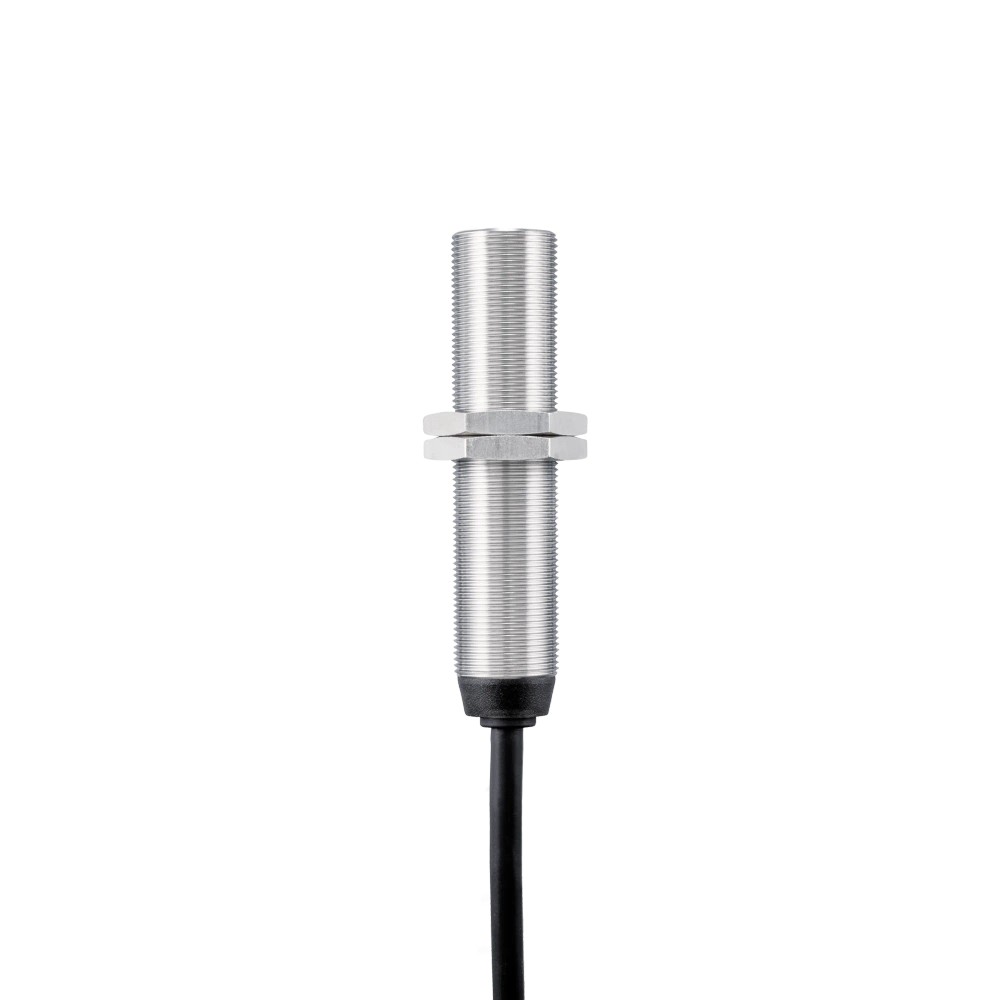

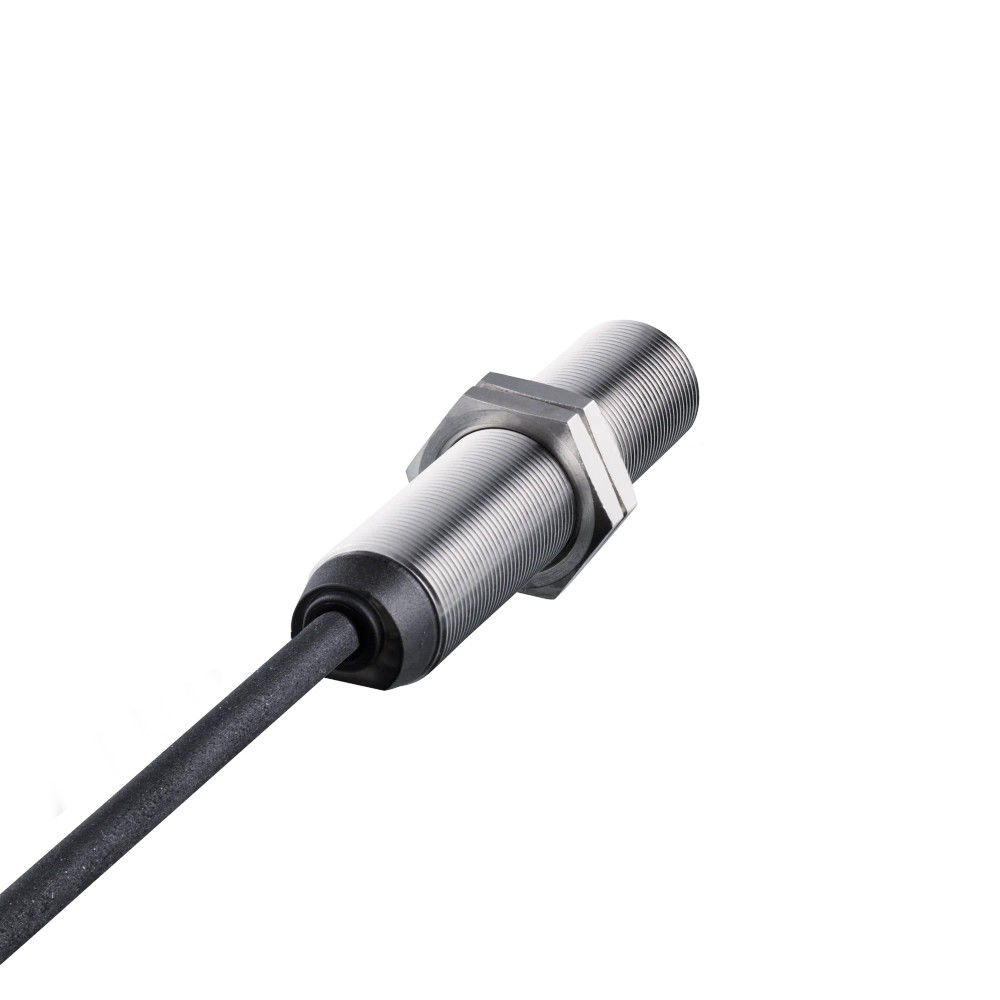

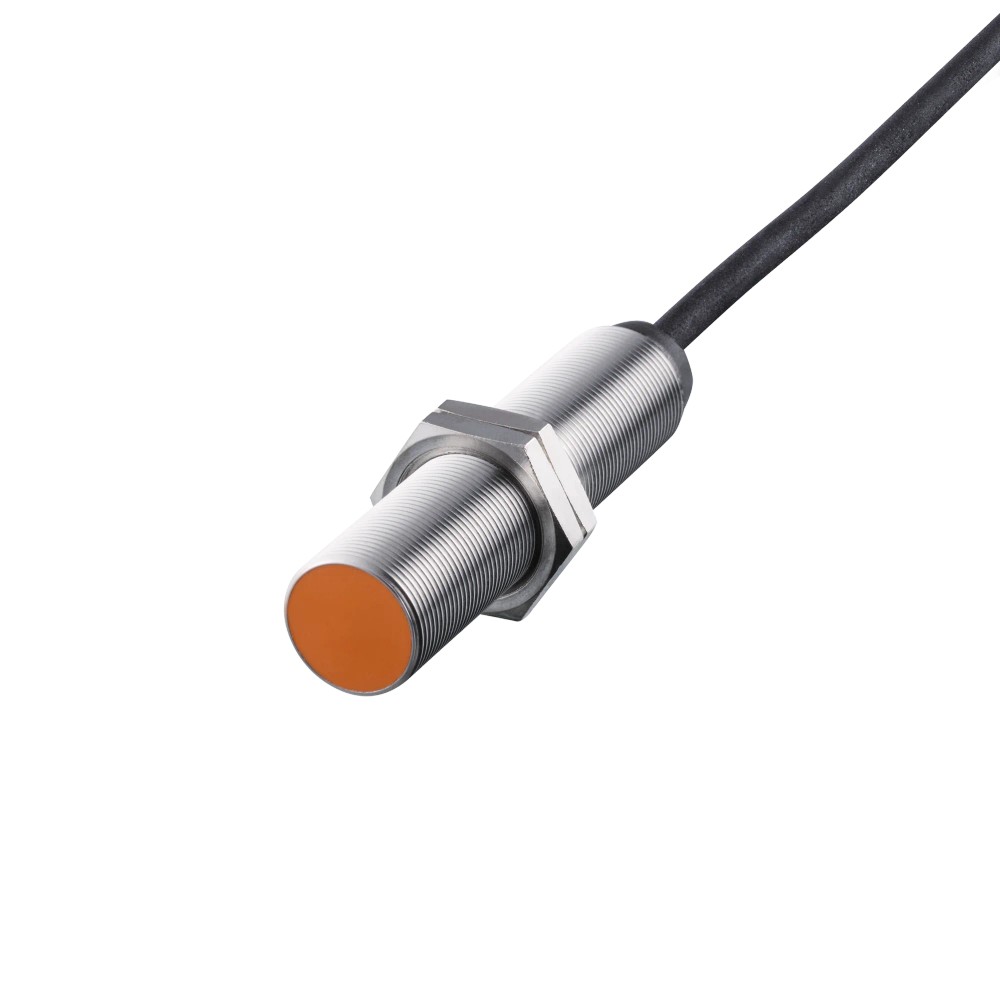

Imagem meramente ilustrativa

R$ 705,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5594
EAN: 4021179112512
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm,...mais

Fechar menu

Saiba mais sobre: "IG5594 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, PNP/NPN, Cabo 2m"

Destaques do Produto

Alcance nominal

5 mm, montagem embutida

Tipo de saída

PNP/NPN selecionável

Função de saída

Abertura ou fechamento selecionável

Alimentação

10...55 V DC

Ligação

Cabo de 2 m, 2 fios

Invólucro e proteção

M18 x 1; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5594, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, cabo de 2 m

O IFM IG5594 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Tem alcance nominal de 5 mm, montagem embutida e saída PNP/NPN selecionável com função de abertura ou fechamento. Possui corpo roscado M18 x 1, cabo de 2 m e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M18 x 1
Alcance de detecção	5 mm, montagem embutida
Saída	PNP/NPN; abertura ou fechamento selecionável
Tensão de operação	10...55 V DC
Conexão elétrica	Cabo de 2 m, PUR/PVC, 2 fios
Frequência de comutação DC	700 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Dimensões	M18 x 1 / comprimento de 80 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo M18 x 1 embutido e distância de detecção nominal de 5 mm.
Circuitos de corrente contínua dentro da faixa de alimentação de 10...55 V DC, com entrada compatível com saída PNP/NPN de 2 fios e corrente de saída de até 400 mA.
Instalações que atendam às condições ambientais especificadas: -25...80 °C e proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos; a ficha especifica tecnologia indutiva, sem indicar detecção desses materiais.
Não selecionar para alimentação fora de 10...55 V DC ou circuito de corrente alternada.
Não selecionar quando forem necessários alcance superior a 5 mm, frequência de comutação superior a 700 Hz ou conexão diferente do cabo de 2 m, sem validar outra versão.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos em instalação compatível com sensor M18 x 1 embutido, respeitando alcance nominal de 5 mm, alimentação DC de 10...55 V e temperatura ambiente de -25...80 °C.
Possibilidade inferida: detecção de alvos metálicos em máquinas ou sistemas de automação. O alcance efetivo depende do material do alvo; a ficha apresenta fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.
A instalação em ambiente que demande proteção IP 67 é possível conforme a classificação declarada, desde que a montagem e a conexão respeitem as instruções do fabricante. IP 67 não deve ser interpretado como autorização para qualquer condição de imersão ou exposição.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5594, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, cabo de 2 m, verifique estes pontos:

Escolha o IG5594 quando

A instalação requer detecção indutiva com montagem embutida M18 x 1, alcance nominal de 5 mm, alimentação de 10...55 V DC e saída PNP/NPN de 2 fios com função de abertura ou fechamento selecionável.

Busque outra especificação quando

A aplicação exigir distância nominal maior que 5 mm, frequência acima de 700 Hz, alimentação fora da faixa DC especificada, outro comprimento ou tipo de conexão, ou detecção por tecnologia diferente. Compare os requisitos elétricos e mecânicos com a ficha técnica da alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / part number	IG5594	Identificação do produto.
GTIN	4021179112512	Código de identificação comercial informado.
Categoria	Sensores indutivos	Classificação do produto no catálogo.

Dados elétricos
Tipo de corrente	DC	Alimentação especificada em corrente contínua.
Tensão de operação	10...55 V DC	Faixa de tensão de alimentação especificada.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.

Saídas e comutação
Função elétrica / tipo de saída	PNP/NPN	Tipo de saída informado; a aplicação deve compatibilizar a entrada elétrica.
Função de saída	Abertura ou fechamento, selecionável	Configuração selecionável conforme a função elétrica indicada.
Número de fios	2	Configuração do cabo e da saída.
Corrente constante máxima da saída DC	400 mA	Limite máximo especificado para a saída de comutação.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Corrente residual máxima	0,8 mA	Parâmetro a considerar na compatibilidade com a entrada conectada.
Queda de tensão máxima da saída DC	4,6 V	Queda máxima declarada para a saída de comutação.
Frequência de comutação DC	700 Hz	Frequência máxima informada para operação DC.

Detecção e desempenho
Princípio de detecção	Indutivo	Tecnologia especificada para detecção de objetos.
Montagem	Embutida	Tipo de montagem declarado.
Alcance de detecção	5 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...4,05 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para considerar a influência do material no alcance; valores referidos na ficha.

Conexão elétrica
Tipo de conexão	Cabo fixo de 2 m	Conexão fornecida no produto.
Material do cabo	PUR / PVC	Materiais indicados para o cabo.
Seção e configuração do cabo	2 x 0,5 mm²	Configuração elétrica declarada para o cabo.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação especificada.
Grau de proteção	IP 67	Grau de proteção declarado; respeite as condições de instalação e montagem do fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética informados na ficha.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão da conexão mecânica roscada.
Dimensões	M18 x 1 / comprimento de 80 mm	Dimensões externas indicadas para verificação de espaço e montagem.
Invólucro	Forma construtiva de roscas	Formato construtivo declarado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; tampas: PC; porcas de fixação: latão revestido com bronze branco	Materiais declarados na ficha.
Peso	143,2 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Displays e operação
Indicação de status	1 LED amarelo	Indicador de status de chaveamento informado na ficha.

Dados de confiabilidade e embalagem
MTTF	1835 anos	Valor declarado no conjunto de dados do fabricante; não representa período de garantia.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital indicado na ficha; o produto fornece saída de comutação PNP/NPN.

Conexões

Elétrica Cabo fixo de 2 m, PUR/PVC, 2 x 0,5 mm². Alimentação de 10...55 V DC; saída de comutação PNP/NPN de 2 fios, corrente constante máxima de 400 mA. Verifique se a entrada do circuito é compatível com sensor de 2 fios, corrente residual máxima de 0,8 mA e queda de tensão máxima de 4,6 V.

Processo Conexão mecânica por corpo roscado M18 x 1, montagem embutida. Não há conexão de processo por fluido especificada; trata-se de sensor de proximidade.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de automação DC compatível com saída de sensor PNP/NPN de 2 fios, corrente de carga até 400 mA e alimentação dentro da faixa indicada.	✓	A ficha informa saída PNP/NPN, 2 fios, alimentação de 10...55 V DC e corrente constante máxima de saída de 400 mA; confirme também corrente residual e queda de tensão admissíveis pela entrada.
Controlador que exija comunicação por IO-Link ou outro protocolo digital.	✗	A ficha identifica saída de comutação PNP/NPN e não informa protocolo de comunicação digital.
Montagem mecânica em alojamento compatível com rosca M18 x 1 e instalação embutida.	✓	A rosca e o tipo de montagem constam na ficha; a integração depende também do espaço disponível para o corpo de 80 mm e para o cabo.
Alimentação em corrente alternada ou fora de 10...55 V DC.	✗	A alimentação especificada é de corrente contínua, entre 10 e 55 V.
Detecção de objetos não metálicos como requisito da aplicação.	✗	O produto é indutivo; a ficha não especifica detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5594, M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, cabo de 2 m

Confirme que o alojamento e o suporte aceitam rosca M18 x 1 e montagem embutida; reserve espaço para o comprimento de 80 mm.
Verifique o material e a posição do alvo, considerando o alcance nominal de 5 mm e os fatores de correção especificados pelo fabricante.
Confirme que a alimentação do circuito está entre 10 e 55 V DC e que a entrada é compatível com sensor de 2 fios PNP/NPN, corrente residual e queda de tensão indicadas.
Selecione a função de abertura ou fechamento conforme a lógica requerida e consulte o datasheet para identificar os condutores e a configuração elétrica.
Fixe o sensor com as duas porcas fornecidas, sem exceder condições de montagem não especificadas nesta ficha; consulte o fabricante para torque de aperto.
Energize o circuito e confirme a detecção pelo LED amarelo de status, validando o ponto de comutação na aplicação.

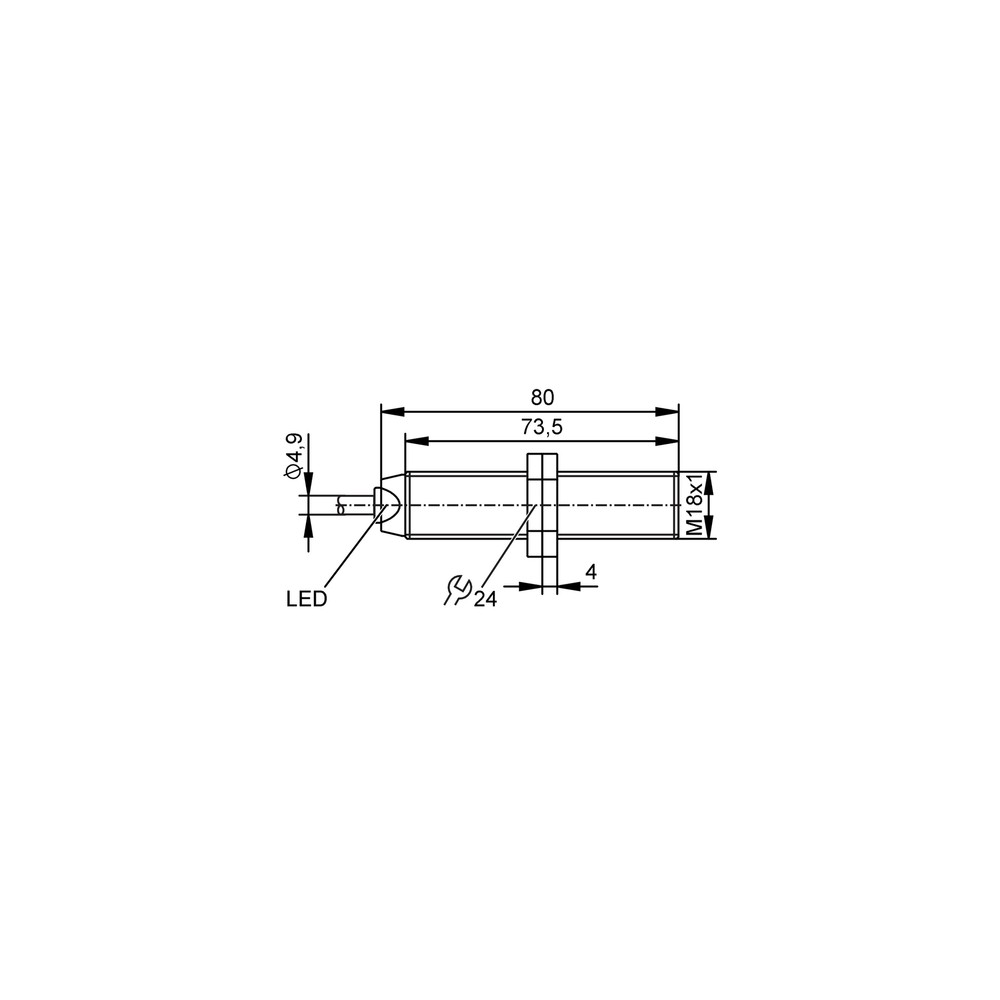

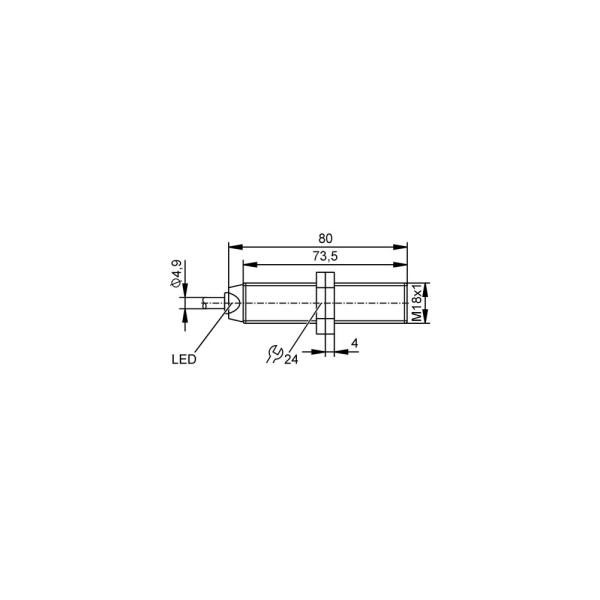

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com a entrada ou alvo fora da distância de trabalho; o material do alvo também pode reduzir o alcance.	Meça a alimentação DC, confirme o esquema no datasheet e verifique distância, alinhamento e material do alvo em relação à faixa de trabalho e aos fatores de correção.
A entrada do controlador permanece acionada ou apresenta leitura instável após a retirada do alvo.	A corrente residual máxima de 0,8 mA ou a queda de tensão da saída podem não ser compatíveis com a entrada conectada.	Consulte as especificações da entrada do controlador e meça o estado elétrico da saída sem alvo; compare com corrente residual e queda de tensão máximas do sensor.
O ponto de comutação não corresponde à distância esperada.	A distância real de comutação tem tolerância e o alcance depende do material do alvo e da montagem.	Meça a distância de comutação com o alvo real e compare com Sr de 5 ± 10 %, distância de trabalho de 0...4,05 mm e fatores de correção da ficha.
O LED amarelo não indica o estado esperado.	O sensor pode estar sem alimentação, com função de abertura/fechamento configurada de forma diferente da lógica esperada ou com ligação inadequada.	Confirme alimentação e ligação conforme o diagrama do fabricante; valide a função selecionada e teste a comutação com alvo dentro da distância de trabalho.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5594, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5594 e para que serve?

É um sensor de proximidade indutivo para detectar objetos em aplicações de automação. A ficha especifica montagem embutida e alcance nominal de 5 mm.

Que saída e alimentação devo prever para instalar este sensor?

Ele tem saída PNP/NPN de 2 fios e alimentação de 10...55 V DC. Verifique na ficha técnica da entrada conectada os limites de corrente residual e queda de tensão.

O que vem junto com o sensor?

A ficha informa que o produto inclui duas porcas de fixação. A conexão elétrica é feita por cabo fixo de 2 m.

Este sensor serve para detectar plástico ou madeira?

A ficha identifica o produto como indutivo e não especifica detecção de materiais não metálicos. Para esses alvos, confirme a tecnologia de detecção exigida na aplicação antes da compra.

Posso usar o IG5594 em uma rede IO-Link?

A ficha informa saída de comutação PNP/NPN e não especifica IO-Link. Se a instalação exigir comunicação digital, selecione um produto cuja ficha declare esse protocolo.

O sensor acende o LED, mas a entrada do CLP não muda. O que verifico?

Confira se a entrada é compatível com sensor de 2 fios e com a saída PNP/NPN, além da corrente residual máxima de 0,8 mA e da queda de tensão máxima de 4,6 V. Verifique também a ligação segundo o datasheet.

A distância de detecção está menor do que eu esperava; o sensor pode estar com defeito?

Não necessariamente: o material do alvo influencia o alcance, e a ficha fornece fatores de correção para diferentes metais. Meça a distância de trabalho com o alvo real e confira a montagem embutida e o alinhamento.

Quando devo escolher este modelo em vez de um sensor com maior alcance?

Escolha o IG5594 quando a distância nominal de 5 mm e a montagem M18 x 1 embutida atenderem à geometria da aplicação. Se o processo exigir alcance maior, compare com outro modelo cuja distância nominal atenda ao requisito.

Como faço a montagem mecânica e a verificação inicial?

Instale o corpo roscado M18 x 1 como montagem embutida, fixe-o com as porcas fornecidas e confirme o espaço para o comprimento de 80 mm. Depois de verificar alimentação e ligação pelo datasheet, teste a comutação e o LED amarelo com o alvo real.

Este anúncio é um kit ou uma peça avulsa?

A ficha indica uma peça por embalagem, acompanhada de duas porcas de fixação. Não há outros acessórios listados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado por tecnologia indutiva, usado para detecção sem contato conforme as condições especificadas pelo fabricante.

Montagem embutida

Forma de instalação declarada para o sensor; deve ser respeitada ao definir o alojamento e avaliar a distância de detecção.

Distância real de comutação (Sr)

Parâmetro de distância de comutação declarado com tolerância pelo fabricante.

Histerese

Diferença entre os pontos de comutação e descomutação, expressa na ficha como percentual de Sr.

Grau de proteção IP

Classificação de proteção do invólucro indicada para as condições definidas pelo padrão e pelo fabricante; não substitui a verificação das instruções de montagem.
