Sensor Indutivo IFM IG5588 M18

Pré-visualizar: IG5588 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA

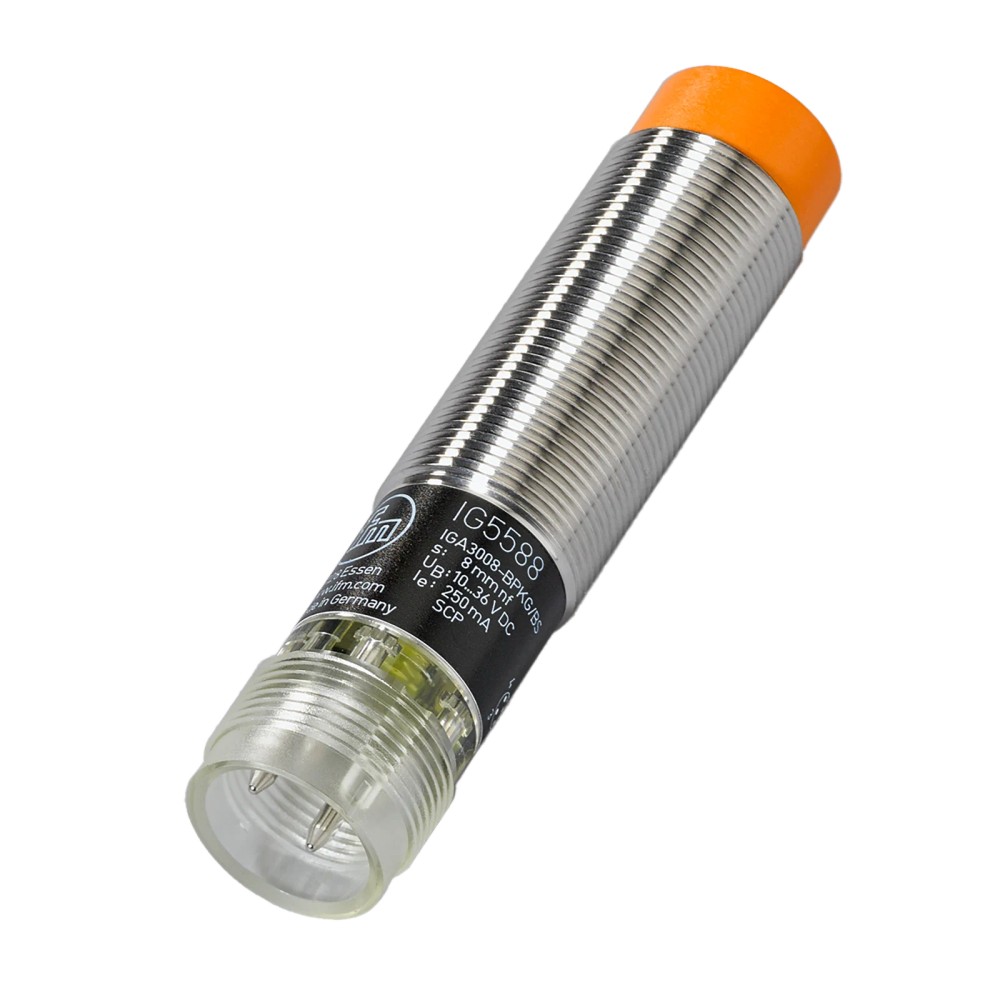

IG5588 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA

Imagem meramente ilustrativa

R$ 759,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5588
EAN: 4021179112451
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18...mais

Fechar menu

Saiba mais sobre: "IG5588 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA"

Destaques do Produto

Tipo de Rosca

M18

Distância de Detecção

8 mm

Tipo de Saída

PNP

Função

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5588 M18 8mm PNP NA

O IG5588 é um sensor indutivo M18 de alta confiabilidade, desenvolvido pela IFM para a detecção precisa de objetos metálicos em ambientes industriais. Com tecnologia de saída PNP e configuração normalmente aberta, oferece robustez com grau de proteção IP 67. É ideal para aplicações onde a detecção sem contato de longo alcance (8 mm) é necessária para automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IG5588
Tipo	Indutivo
Rosca	M18 x 1
Alcance	8 mm
Saída	PNP / NA
Proteção	IP 67
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com detecção de peças metálicas ferrosas e não ferrosas
Ambientes com umidade ou poeira (IP67)
Linhas de montagem que utilizam sistemas de controle PNP

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (devido à montagem não embutida)
Detecção de materiais não condutores (plásticos, vidros, líquidos)
Ambientes com temperaturas acima de 80°C ou abaixo de -25°C

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras metálicas.
Detecção de fim de curso em cilindros e máquinas operatrizes.
Contagem de peças metálicas em linhas de produção automatizadas.
Posicionamento em máquinas onde o sensor está exposto a ambientes industriais (poeira/umidade).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5588 M18 8mm PNP NA, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor robusto M18 para detectar metais em ambientes industriais com poeira ou umidade e sua lógica de comando aceita sinal PNP.

Considere outra opção se

Sua aplicação exige detecção de materiais não metálicos (consulte capacitivos) ou se o espaço físico para montagem obriga que o sensor seja montado face-a-face com metal (consulte sensores indutivos embutidos).

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Tipo de sensor	Indutivo	Padrão de detecção para materiais metálicos.
Alcance de detecção	8 mm	Distância nominal de atuação não embutida.

Dados Elétricos
Tipo de saída	PNP	Comutação de sinal positivo para controladores industriais.
Configuração de saída	Normalmente aberto	Estado elétrico do contato em repouso.
Frequência de comutação	300 Hz	Capacidade máxima de ciclos por segundo.
Número de fios	3 fios	Configuração padrão de alimentação e sinal.

Dados Mecânicos e Ambientais

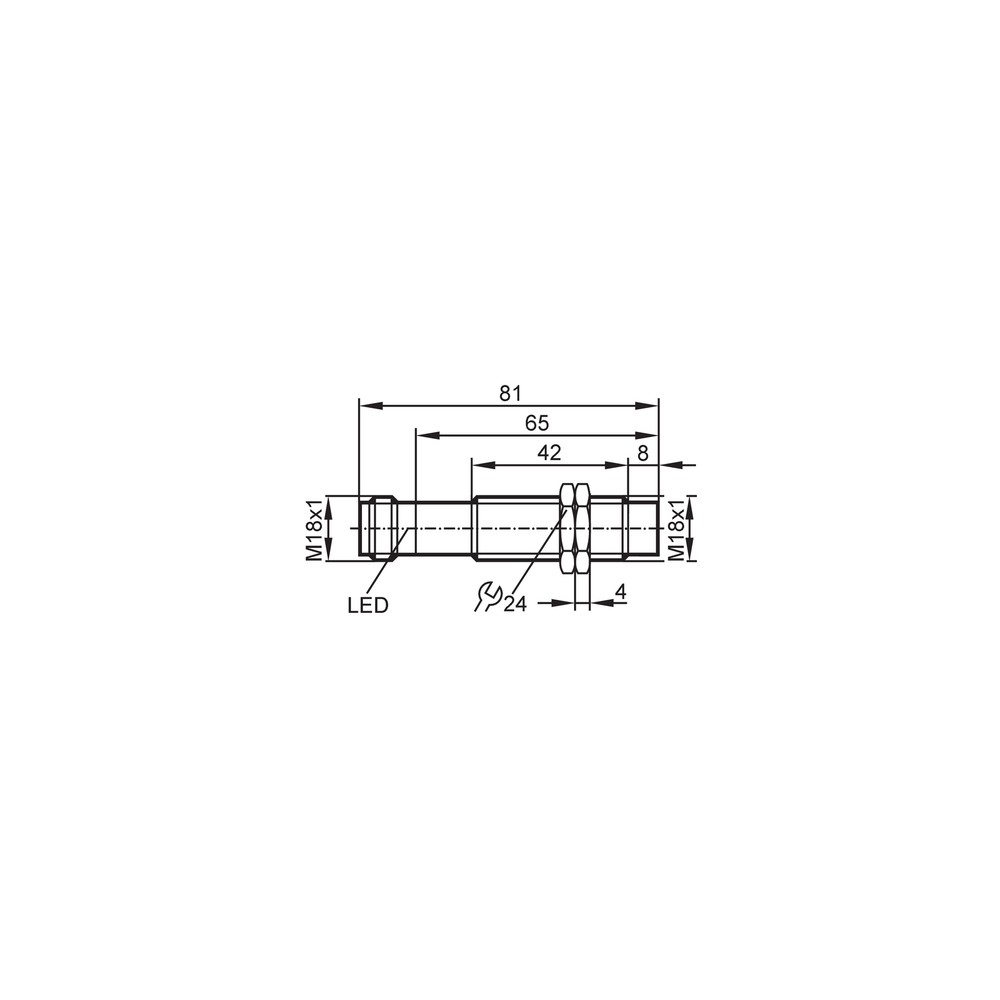

Dimensões	M18 x 1 / L = 81 mm	Dimensões mecânicas para montagem.
Grau de proteção	IP 67	Resistência ambiental contra poeira e água.
Temperatura ambiente	-25 a 80 °C	Limite de operação térmica.

COMPATIBILIDADE

Comunicação

• Digital I/O padrão (PNP)

Conexões

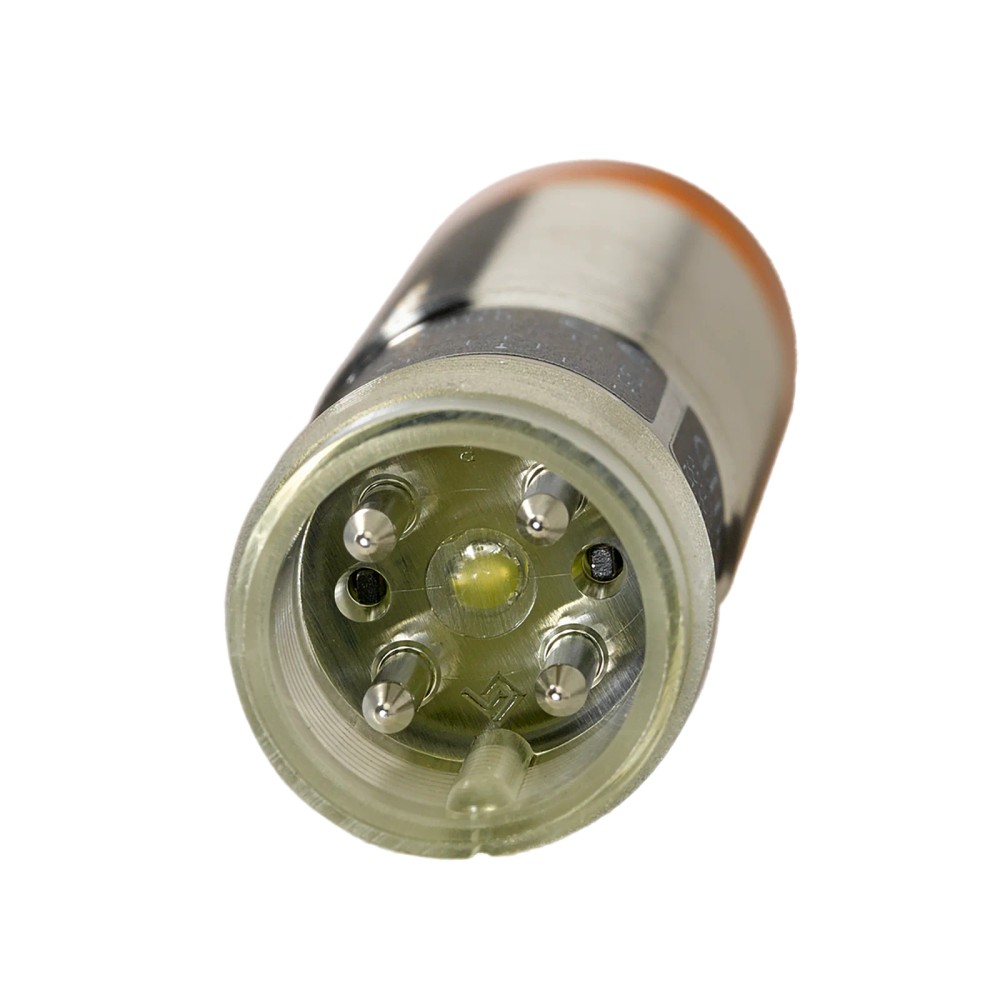

Elétrica Conector M18 padrão (3 fios)

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos ferrosos	✓	É o funcionamento padrão de um sensor indutivo.
Montagem embutida em placa de metal	✗	O modelo não embutido sofreria interferência do material circundante.
Detecção de embalagens plásticas	✗	O princípio indutivo não detecta plásticos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5588 M18 8mm PNP NA

Verifique se o local de instalação permite o espaço de detecção de 8 mm.

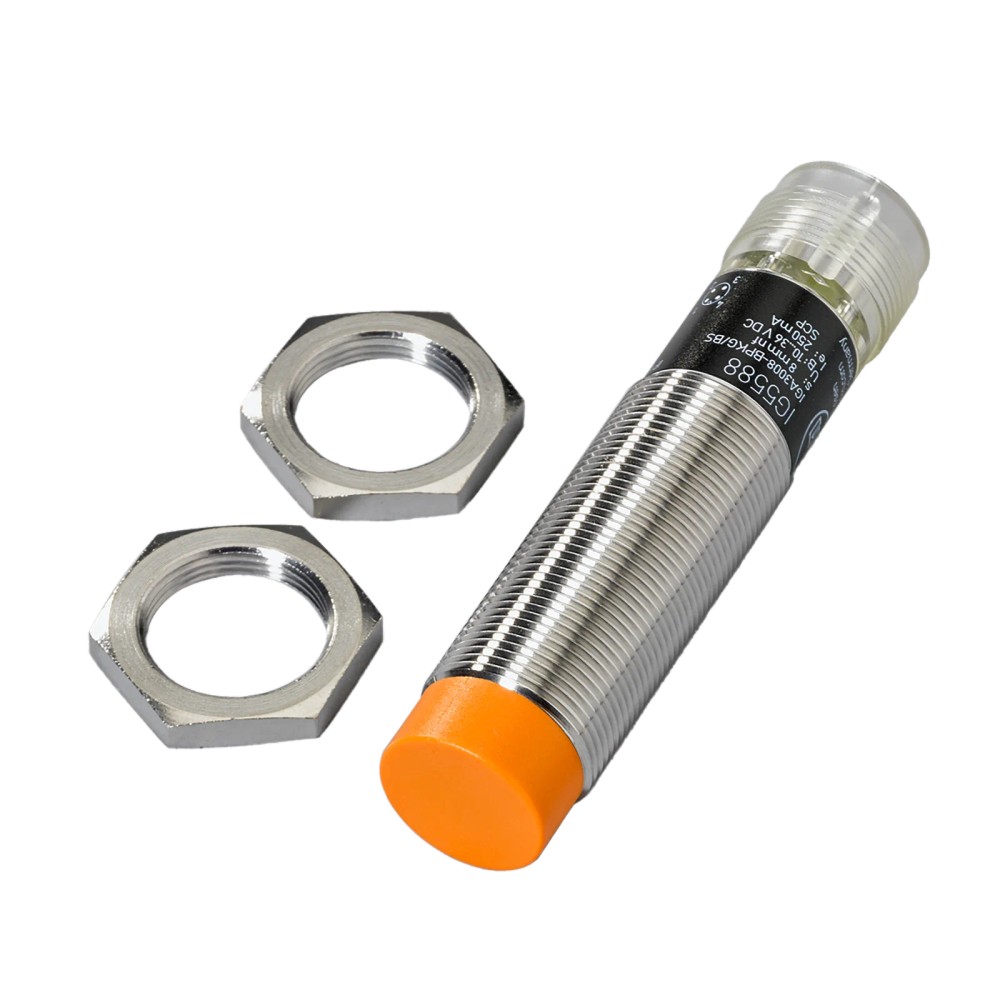

Fixe o sensor M18 no suporte utilizando as porcas fornecidas, garantindo alinhamento.
Conecte o cabo de alimentação (3 fios) conforme a pinagem do diagrama.
Certifique-se de que a conexão elétrica esteja protegida contra umidade.
Aplique a tensão de operação DC e verifique se o LED indica o estado de repouso.
Passe o objeto metálico pela frente do sensor para testar a comutação da saída.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou led não acende.	Objeto metálico fora da distância sensora (8mm).	Verifique a distância entre a face do sensor e o alvo com um gabarito.
Saída não responde ou LED pisca rapidamente.	Curto-circuito ou erro de cablagem.	Confira o esquema elétrico de pinagem e a continuidade do cabo.
Detecção permanente ou instável.	Montagem embutida em metal sem espaçamento.	Certifique-se de que a face sensora não esteja coberta por metal (montagem não embutida).
Sensor inoperante ou comportamento errático.	Tensão de alimentação fora da faixa (DC).	Meça a tensão nos terminais de alimentação com um multímetro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IG5588 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IG5588 e qual sua função?

O IG5588 é um sensor indutivo da IFM com rosca M18, projetado para detecção de presença de objetos metálicos sem contato, operando com tecnologia PNP e saída normalmente aberta (NA).

O que acompanha o sensor indutivo IG5588 na embalagem?

Este sensor é composto pela unidade sensora indutiva, sendo necessário adquirir cabos de conexão M18 compatíveis separadamente, conforme a infraestrutura da sua instalação.

Este sensor detecta presença de materiais não metálicos?

O sensor não é adequado para detectar objetos não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da indução eletromagnética em materiais condutores.

Posso instalar este sensor embutido em blocos metálicos?

O modelo não é do tipo 'embutido' (flush), portanto, exige uma área livre ao redor da face sensora para evitar interferências e detecções falsas.

Como diagnosticar falhas de detecção com o sensor?

Sintomas comuns incluem falha na comutação ou led de status não acendendo; verifique a continuidade da fiação, a tensão de alimentação (DC) e se o alvo metálico está dentro da distância de 8mm.

O que verificar se o sensor parece travado ou inoperante?

Se o sensor não muda o estado da saída, verifique se houve curto-circuito na carga ou se o cabo de conexão está rompido, utilizando um multímetro para medir a queda de tensão.

Este modelo é a melhor escolha para montagem embutida?

Para aplicações que exigem montagem embutida (face-to-face), outros modelos da linha IFM seriam necessários, pois o IG5588 é especificamente não embutido.

Devo usar sensor indutivo ou capacitivo para detecção de peças metálicas?

A escolha entre este modelo e um sensor capacitivo depende exclusivamente do material a ser detectado; para metais, o indutivo é mais robusto e preciso.

Quais os cuidados principais na instalação do sensor?

A instalação deve garantir que a face sensora esteja limpa e alinhada ao objeto, respeitando o torque de aperto da rosca M18 para não danificar o corpo do sensor.

Qual a procedência e proteção deste sensor industrial?

O produto possui grau de proteção IP 67, sendo indicado para ambientes industriais com poeira ou respingos de água, respeitando a faixa de temperatura de -25 a 80 °C.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção baseada em campos eletromagnéticos, ideal para metais. (Ref.: Tipo de sensor)

PNP

Tipo de saída que comuta o positivo (V+) quando o sensor é ativado. (Ref.: Tipo de saída)

IP 67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: Grau de proteção)

Normalmente Aberto (NA)

O contato do sensor permanece aberto sem detecção e fecha ao detectar um objeto. (Ref.: Configuração de saída)

Não embutido

Característica construtiva onde a face sensora deve ficar livre para garantir o alcance nominal. (Ref.: Tipo de montagem)
