Sensor Indutivo IFM IG5565 M18 8mm

IG5565 IFM - Sensor Indutivo ifm Detecção de objetos M18 8mm PNP/NPN Cabo 10m

Imagem meramente ilustrativa

R$ 836,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5565
EAN: 4021179112222
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IG5565 IFM - Sensor Indutivo ifm Detecção de objetos M18 8mm PNP/NPN Cabo 10m"

Destaques do Produto

Tipo de Montagem

Não embutido

Alcance

8 mm

Conexão

Cabo 10 m

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG5565 IFM - Sensor Indutivo M18 8mm PNP/NPN Cabo 10m

O IG5565 é um sensor indutivo de proximidade para detecção de objetos metálicos sem contato, ideal para automação industrial em rosca M18. Destaca-se pelo alcance de 8 mm, flexibilidade de saída configurável PNP/NPN e robustez com grau de proteção IP 67. Sua montagem é do tipo não embutida e opera em ampla faixa de tensão DC.

PRINCIPAIS ESPECIFICAÇÕES

Referência	IG5565
Designação	M18 x 1
Alcance	8 mm
Saída	PNP/NPN
Grau de Proteção	IP 67
Conexão	Cabo 10 m
Frequência	300 Hz
Invólucro	PBT Laranja

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam CLP com entradas configuráveis (PNP/NPN).
Ambientes industriais com necessidade de detecção de objetos metálicos a distâncias de até 8 mm.
Aplicações que exigem resistência a ambientes úmidos ou com poeira (IP 67).

⚠ Considere outro se precisa de:

Montagens embutidas em superfícies metálicas sem espaço lateral livre (exige montagem não embutida).
Conexão em redes de corrente alternada (AC).
Aplicações que excedam o range de detecção nominal de 8 mm.

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos.
Contagem de peças metálicas em linhas de produção.
Monitoramento de posição de mecanismos industriais.
Ambientes industriais com presença de poeira e umidade (IP 67).

COMO ESCOLHER

Antes de comprar o IG5565 IFM - Sensor Indutivo M18 8mm PNP/NPN Cabo 10m, verifique estes pontos:

Quando escolher este sensor

Utilize quando necessitar de um sensor versátil com saída PNP/NPN selecionável para montagem em rosca M18 com alcance de detecção de 8 mm em aplicações que permitem montagem não embutida.

Quando buscar outra alternativa

Se a aplicação exigir montagem embutida, alcance de detecção diferente de 8 mm, ou conexão via conector industrial (M12) em vez de cabo fixo, consulte modelos específicos com tais características.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação exigida pelo sensor
Tensão de operação	10...55 DC V	Faixa de tensão de funcionamento
Saída de comutação	PNP/NPN (selecionável)	Flexibilidade de conexão com CLP
Frequência de comutação	300 Hz	Velocidade máxima de detecção
Corrente de saída máx.	400 mA	Capacidade de carga da saída

Dados mecânicos
Designação da rosca	M18 x 1	Padrão de montagem mecânica
Comprimento	80 mm	Dimensão longitudinal total
Material do invólucro	PBT laranja	Material construtivo do corpo
Tipo de montagem	Não embutido	Requisito de instalação física

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de atuação
Distância de trabalho	0...6,5 mm	Distância segura de operação
Histerese	1...15 % de Sr	Margem de segurança para comutação

Condições ambientais
Grau de proteção	IP 67	Proteção contra fluidos e poeira
Temperatura ambiente	-25...80 °C	Limites de operação térmica

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída binária de comutação)

Conexões

Elétrica Cabo PUR/PVC de 10 m

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada PNP	✓	O sensor possui saída PNP/NPN selecionável compatível com entradas digitais padrão.
Instalação embutida em metal	✗	O modelo é do tipo não embutido; a instalação embutida causará detecção falsa.
Alimentação 24V DC	✓	Tensão está dentro da faixa operacional de 10-55V DC.

INSTALAÇÃO

Como instalar o IG5565 IFM - Sensor Indutivo M18 8mm PNP/NPN Cabo 10m

Verifique se o local de montagem permite a instalação não embutida do sensor M18.
Rosqueie as porcas de fixação no corpo do sensor.
Insira o sensor no suporte de montagem e ajuste a distância de detecção até 6,5 mm para uma operação segura.
Aperte as porcas de fixação sem exercer força excessiva para não danificar o invólucro de PBT.
Realize a conexão elétrica conforme o diagrama do cabo de 10m (verifique as cores dos fios).
Teste o funcionamento observando o LED amarelo de status e ajuste se necessário.

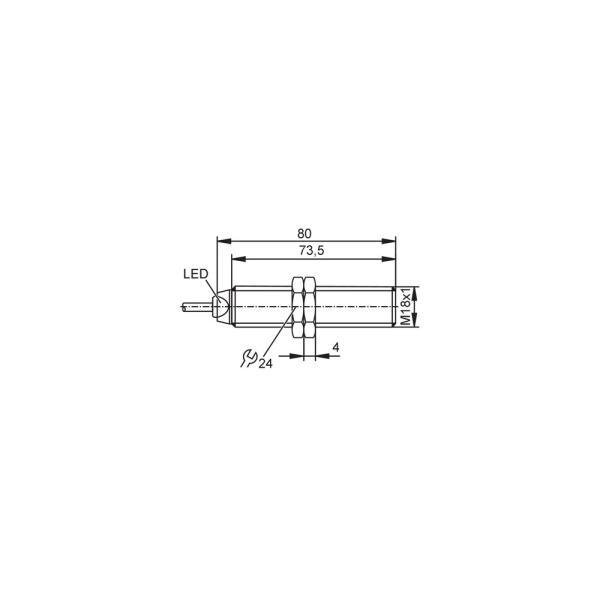

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor permanece ligado permanentemente.	Objeto metálico fixo na face ou campo de detecção bloqueado.	Verifique se a distância entre o sensor e o objeto está dentro dos 8mm e se não há detritos metálicos na frente.
Sensor não liga (LED apagado).	Falha na fonte de alimentação ou inversão de polaridade.	Confira se a tensão de entrada está entre 10-55V DC e se o cabeamento está íntegro.
Comutação errática ou falsos positivos.	Interferência eletromagnética (EMC) excessiva.	Verifique se o cabo está passando longe de fontes de ruído elétrico (motores, inversores) ou verifique o aterramento.
Perda intermitente de sinal.	Cabo rompido ou conexão solta.	Inspecione visualmente o cabo de 10m quanto a cortes ou danos mecânicos ao longo de toda a extensão.

DOCUMENTAÇÃO TÉCNICA

Datasheet IG5565 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG5565?

O IG5565 é um sensor indutivo projetado para detecção de posição e objetos metálicos sem contato físico, operando com tensão de 10 a 55 V DC.

O que acompanha o produto na embalagem?

O produto inclui o sensor e duas porcas de fixação para a montagem no invólucro roscado M18.

O sensor pode ser instalado em qualquer condição de montagem?

Este sensor é do tipo não embutido, portanto não é recomendado para aplicações onde a montagem requer faceamento total com superfícies metálicas sem o devido isolamento, pois isso pode comprometer a detecção.

Posso usar este sensor em sistemas de corrente alternada?

Não, este componente opera exclusivamente com corrente contínua (DC) em tensões de 10 a 55 V. Não deve ser conectado a redes de corrente alternada.

Por que o sensor não está enviando sinal de saída?

A ausência de sinal de saída geralmente indica problemas na alimentação (verifique 10-55V DC), cabo partido ou configuração incorreta da lógica PNP/NPN. Verifique também se há objetos metálicos obstruindo a face ativa permanentemente.

O que significa o LED amarelo de status no sensor?

O LED amarelo indica o status de chaveamento; se ele estiver piscando ou desligado quando deveria estar ligado, verifique a distância de detecção (limite de 8 mm) ou se o sensor está sofrendo interferência eletromagnética.

Qual a vantagem deste sensor em relação aos modelos com saída fixa?

Este modelo possui saída selecionável PNP/NPN, permitindo flexibilidade na integração com diferentes controladores lógicos (CLPs), ao contrário de sensores com saída fixa.

Devo escolher este sensor ou outro modelo M18?

Não existe substituição direta sem verificar os requisitos elétricos e mecânicos. O IG5565 oferece uma solução versátil para M18, mas a escolha deve considerar o alcance de 8 mm e a necessidade de montagem não embutida.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve garantir que o sensor não seja submetido a estresse mecânico excessivo no cabo e que a rosca M18 esteja bem fixada com as porcas fornecidas, evitando vibrações que alterem a distância de trabalho.

Qual a manutenção necessária para este sensor?

O sensor deve ser mantido limpo, sem acúmulo de sujeira metálica na face ativa, e deve-se inspecionar regularmente o cabo de 10m quanto a cortes ou desgaste, garantindo a integridade do isolamento conforme especificações técnicas.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico por meio de um campo eletromagnético (Ref.: Tipo de produto).

Montagem não embutida

Característica construtiva onde a face ativa do sensor deve ficar saliente em relação à superfície de montagem metálica para evitar detecção falsa (Ref.: Tipo de montagem).

PNP/NPN Selecionável

Funcionalidade que permite configurar a polaridade da saída de comutação conforme a necessidade do controlador (Ref.: Saída de comutação).

IP 67

Grau de proteção que assegura a vedação contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

Histerese

Diferença entre a distância de ligação e desligamento do sensor, prevenindo chaveamentos instáveis próximos ao ponto de detecção (Ref.: Histerese).
