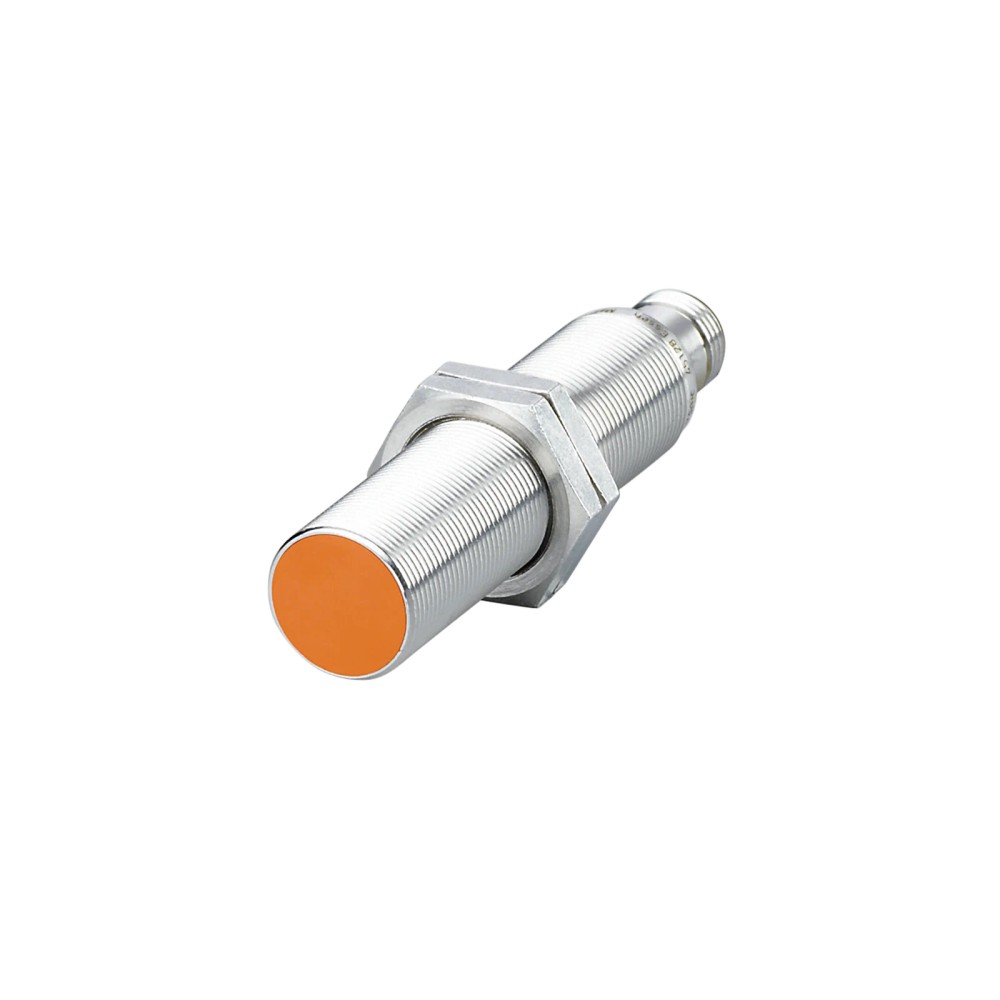

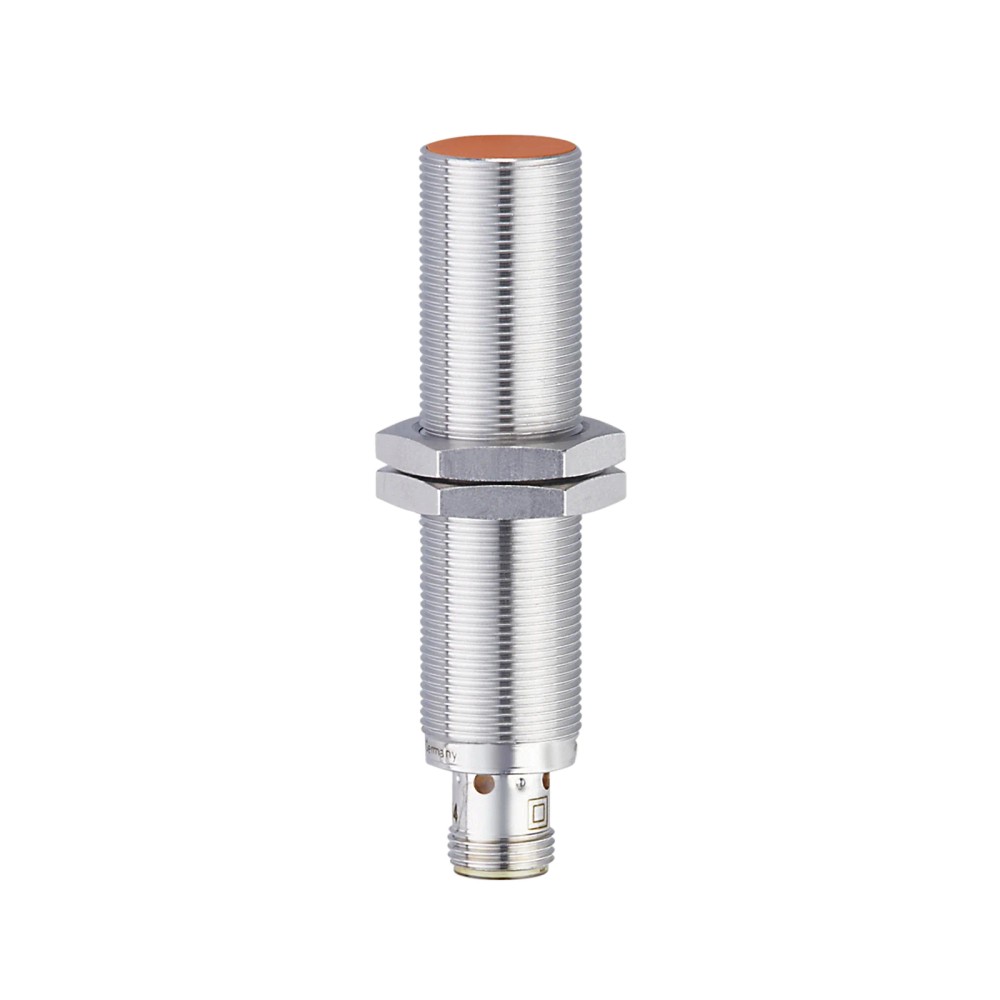

Sensor Indutivo IFM IG5554 M18 PNP 5mm

Pré-visualizar: IG5554 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12

IG5554 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12

Imagem meramente ilustrativa

R$ 715,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5554
EAN: 4021179112116
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG5554 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12"

Destaques do Produto

Alcance nominal

5 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem

Embutida, corpo M18 x 1

Conexão

M12, 3 contatos

Frequência de comutação

500 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5554, M18 x 1, PNP normalmente aberto, alcance de 5 mm, conexão M12

O IFM IG5554 é um sensor indutivo DC para detecção de objetos metálicos sem contato. Possui alcance nominal de 5 mm, saída PNP normalmente aberta e conexão M12 de 3 contatos. Seu corpo roscado M18 x 1 permite montagem embutida; a frequência de comutação é de 500 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Código do fabricante	IG5554
Alcance de detecção	5 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC

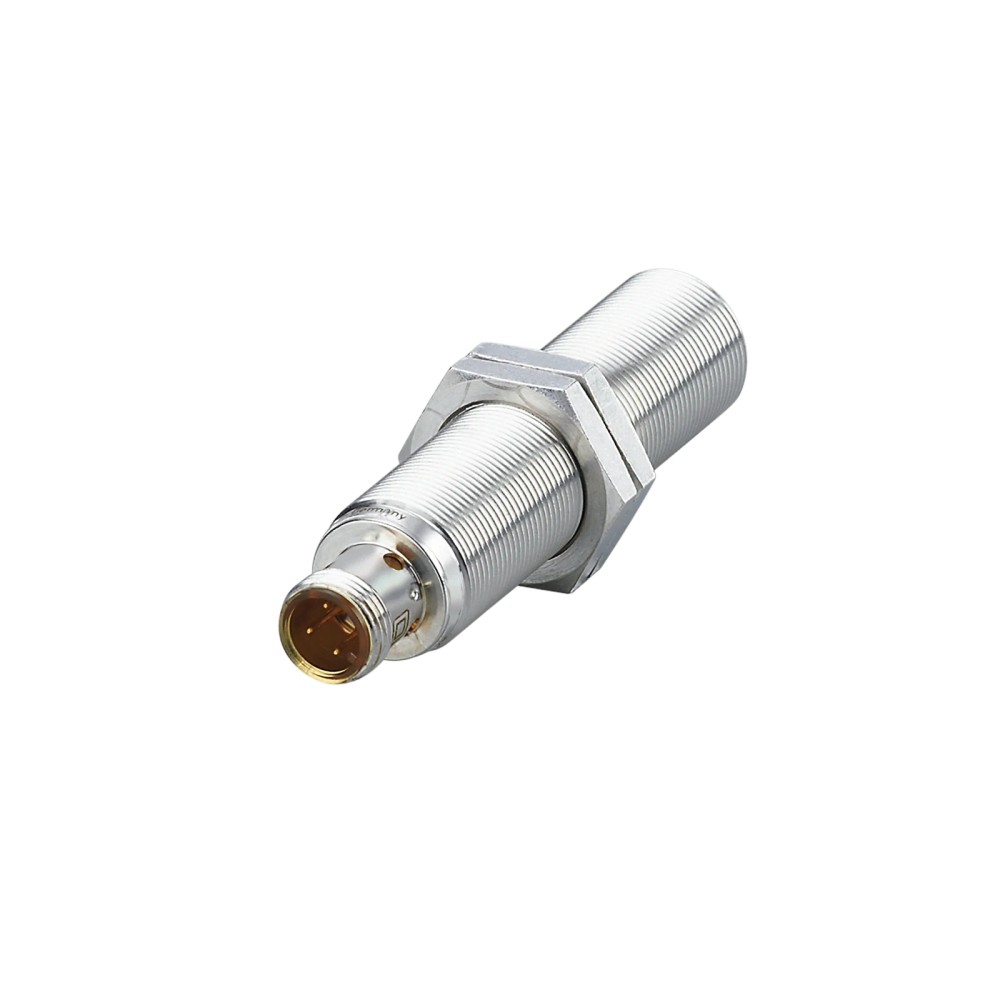

Conexão elétrica	1 x M12, codificação A, 3 contatos
Frequência de comutação	500 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Dimensões	M18 x 1; comprimento de 80 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações com alimentação DC de 10...30 V, entrada compatível com saída PNP normalmente aberta e espaço para corpo roscado M18 x 1.
Aplicações que aceitem montagem embutida, distância de detecção nominal de 5 mm e frequência de comutação de até 500 Hz.
Ambientes cuja temperatura ambiente esteja entre -25 e 80 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN, contato normalmente fechado ou alimentação fora da faixa de 10...30 V DC.
Não selecionar para detectar objetos não metálicos: a ficha especifica um sensor indutivo, sem comprovar detecção desses materiais.
Não usar quando a distância de detecção requerida exceder o alcance nominal de 5 mm ou quando a frequência necessária superar 500 Hz.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos metálicos em máquinas e sistemas de automação: aplicação inferida do princípio indutivo e da saída de comutação; confirme o material do alvo, a distância de trabalho e o fator de correção na instalação.
Monitoramento de posição em montagem roscada M18 x 1, quando a instalação permitir montagem embutida e o circuito aceitar saída PNP normalmente aberta: possibilidade inferida a partir das características do sensor, não uma aplicação específica certificada na ficha.
Uso em ambiente com temperatura ambiente entre -25 e 80 °C e grau de proteção IP 67, respeitando as condições detalhadas no datasheet. A ficha não informa distância de cabeamento, frequência de manutenção ou condições adicionais de lavagem.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5554, M18 x 1, PNP normalmente aberto, alcance de 5 mm, conexão M12, verifique estes pontos:

Escolha o IG5554 quando

A aplicação exigir sensor indutivo com saída PNP normalmente aberta, alimentação de 10...30 V DC, montagem embutida em corpo M18 x 1 e detecção nominal a 5 mm.

Procure outra versão quando

O circuito exigir NPN, saída normalmente fechada, outra tensão de alimentação, outro formato de montagem, distância superior a 5 mm ou frequência de comutação superior a 500 Hz. Confirme os requisitos no datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Código do fabricante / modelo	IG5554	Identificação do produto.
GTIN	4021179112116	Identificador comercial informado na ficha.
Função de detecção	Detecção indutiva de objetos	A ficha identifica o produto como sensor indutivo; não especifica materiais não metálicos como alvos detectáveis.

Alcance e comportamento de detecção
Alcance de detecção	5 mm	Valor nominal especificado.
Montagem	Embutida	Condição de instalação declarada para o alcance.
Distância de trabalho	0...4,05 mm	Faixa indicada na ficha.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância informados.
Histerese	3...15 % de Sr	Percentual relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação referenciada a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção informados para os materiais indicados.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção	II	Classe declarada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Designação de fonte indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção listada nos dados do produto.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração de saída	Normalmente aberta	Estado funcional especificado.
Frequência de comutação DC	500 Hz	Frequência máxima indicada na ficha.
Corrente máxima constante DC	200 mA	Limite de corrente constante informado.
Queda de tensão máxima na saída de comutação DC	2,5 V	Valor máximo especificado.
Proteção contra sobrecarga	Sim	Proteção listada nos dados do produto.
Proteção contra curto-circuito	Sim	Proteção listada nos dados do produto.

Conexões elétricas
Conexão	1 x M12	Tipo de conexão elétrica.
Codificação	A	Codificação indicada para o conector.
Contatos	3, dourados	Quantidade e acabamento informados.
Contatos banhados a ouro	Sim	Característica especial declarada.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau informado na ficha; não amplia as condições de uso além das especificações do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada.
Temperatura certificada UL	0...40 °C	Faixa associada à informação UL indicada.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática informados.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de imunidade informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de imunidade informado.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de imunidade informado.
Emissão EMC	EN 55011 classe B	Classificação declarada na ficha.
Aprovação UL	Número de aprovação A069; arquivo E174191	Identificadores de aprovação informados.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão da rosca do invólucro.
Dimensões	M18 x 1 / L = 80 mm	Dimensão geral indicada.
Tipo de invólucro	Forma construtiva de roscas	Construção mecânica informada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da face ativa	PBT laranja	Material indicado para a face ativa.
Material da janela dos LEDs	PEI	Material indicado para a janela.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Peso	56,5 g	Valor informado no dataset do produto.
Porcas de fixação incluídas	2	Material incluído declarado na ficha.

Displays e elementos de operação
Indicador de status de chaveamento	LED amarelo, 4 x 90°	Posicionamento e cor indicados para a visualização do estado de comutação.

Dados de confiabilidade e embalagem
MTTF	1083 anos	Valor informado na ficha; não representa prazo de garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software incorporado incluído	Não	Informação declarada nos dados do produto.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída especificada é de comutação PNP.

Conexões

Elétrica Conexão 1 x M12, codificação A, 3 contatos banhados a ouro; saída PNP normalmente aberta; alimentação de 10...30 V DC. Verifique no datasheet a atribuição dos contatos antes de ligar, pois a ficha fornecida não discrimina o pinout.

Processo Não há conexão de processo informada. A fixação é por corpo roscado M18 x 1; isso descreve a montagem mecânica e não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com PNP normalmente aberto e alimentação DC de 10...30 V	✓	Corresponde à função de saída e à faixa de alimentação especificadas.
Entrada que exige sinal NPN ou normalmente fechado	✗	O IG5554 tem saída PNP normalmente aberta.
Instalação que requer conector M12, codificação A, com 3 contatos	✓	Essa é a conexão elétrica indicada na ficha; a compatibilidade do cabo e do equipamento receptor deve ser confirmada.
Montagem mecânica roscada M18 x 1, embutida	✓	A ficha especifica corpo M18 x 1 e montagem embutida.
Detecção requerida acima de 5 mm ou com frequência acima de 500 Hz	✗	Os requisitos ultrapassam o alcance nominal e a frequência de comutação informados.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5554, M18 x 1, PNP normalmente aberto, alcance de 5 mm, conexão M12

Confirme que o circuito de entrada aceita saída PNP normalmente aberta e alimentação DC de 10...30 V.
Verifique no datasheet a atribuição dos contatos do conector M12 antes de realizar a ligação; não deduza o pinout apenas pela quantidade de contatos.
Prepare a fixação para rosca M18 x 1 e confirme que a geometria permite montagem embutida.
Posicione o sensor respeitando a distância de trabalho indicada e o material do alvo; consulte os fatores de correção para cada material listado.
Fixe o sensor usando as porcas incluídas, sem exceder condições de montagem que não estejam especificadas na ficha.
Após energizar, verifique a indicação LED de status e confirme a comutação na entrada do equipamento receptor.

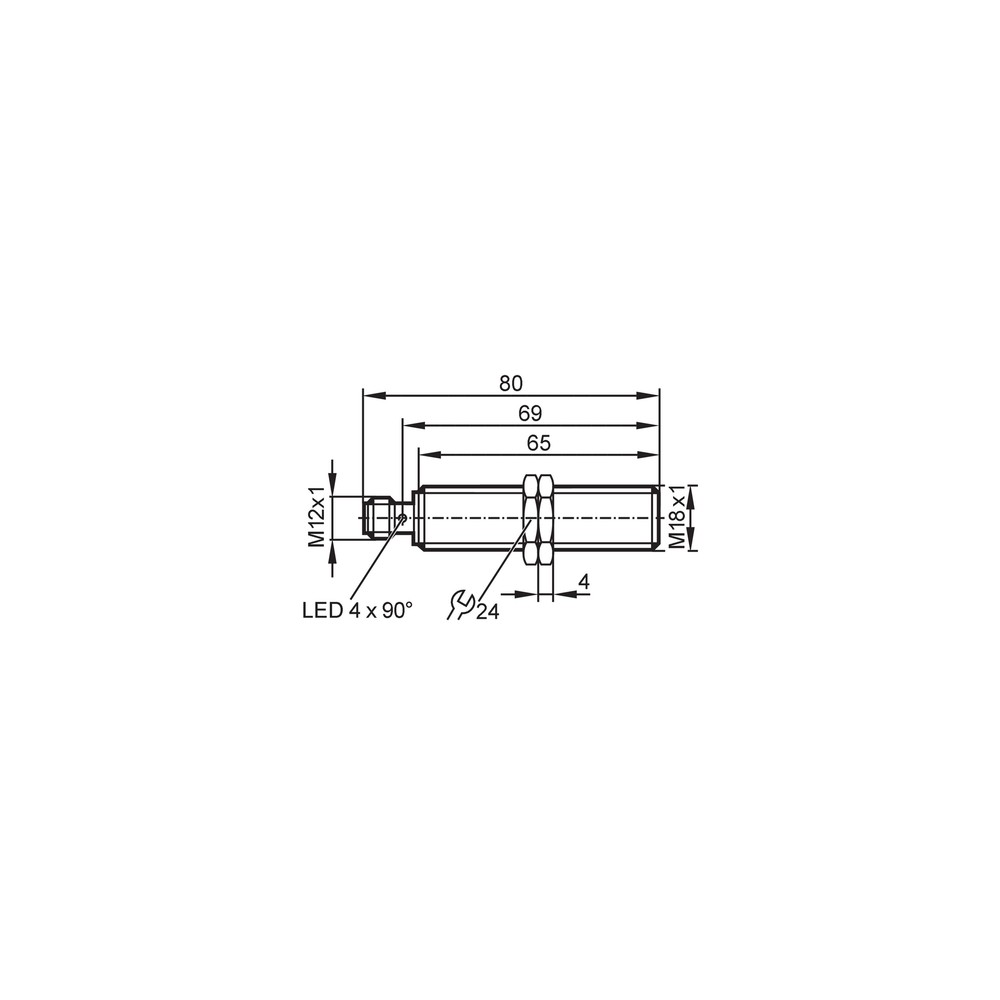

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação incluídas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não sinaliza a presença do alvo.	Alimentação ausente ou fora da faixa especificada, ligação incompatível com a saída PNP, alvo fora da distância de trabalho ou fator de correção do material não considerado.	Meça a alimentação nos terminais conforme o datasheet, confirme a compatibilidade da entrada com PNP e verifique distância, montagem e material do alvo.
A entrada do controlador permanece ativa ou inativa de forma diferente do esperado.	A entrada pode exigir NPN ou normalmente fechado, enquanto o IG5554 é PNP normalmente aberto; também pode haver erro de ligação.	Confira o tipo elétrico e a lógica configurada da entrada e compare a ligação com o esquema oficial do datasheet.
A comutação é instável ou ocorre a uma distância menor que a esperada.	Distância de trabalho, montagem ou material do alvo podem influenciar a detecção; os materiais têm fatores de correção diferentes.	Meça a distância entre a face ativa e o alvo, confirme a montagem embutida e consulte o fator de correção do material na ficha.
O sensor deixa de funcionar após um curto-circuito ou sobrecarga no circuito.	A ficha prevê proteções contra curto-circuito e sobrecarga, mas a causa elétrica ou a condição persistente pode continuar presente.	Desenergize o circuito, verifique carga, cabeamento e tensão de alimentação antes de reenergizar; consulte o datasheet para o procedimento aplicável.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG5554 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5554 e para quem ele serve?

É um sensor indutivo para detecção de objetos, destinado a instalações cujo circuito aceite saída PNP normalmente aberta e alimentação DC de 10...30 V.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e embalagem com 1 peça. Não há cabo M12 listado como incluído.

Ele funciona com uma entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IG5554 tem saída PNP normalmente aberta. Confirme o tipo de entrada do controlador antes da compra.

Posso usar este sensor para detectar plástico ou madeira?

A ficha identifica o produto como sensor indutivo e não comprova detecção de plástico ou madeira. Consulte o fabricante para confirmar o comportamento com o material e a aplicação específicos.

O que verificar se o LED não acende quando o alvo se aproxima?

Verifique a alimentação de 10...30 V DC, a ligação conforme o datasheet e a distância entre alvo e face ativa. Considere também o fator de correção do material do alvo.

O sensor comuta, mas o CLP não reconhece o sinal; preciso trocar o produto?

Antes de trocar, confirme se a entrada do CLP aceita PNP normalmente aberto e verifique a ligação do conector M12 no datasheet. Uma entrada configurada para NPN ou lógica diferente pode não ser compatível.

É melhor comprar o IG5554 ou uma versão NPN?

Escolha o IG5554 quando a entrada aceitar PNP normalmente aberto; se o circuito exigir NPN, selecione uma versão cuja ficha declare essa saída.

Preciso comprar um kit ou as peças avulsas?

O produto é informado como 1 peça por embalagem e inclui 2 porcas de fixação. A ficha não lista cabo ou outros acessórios como incluídos, então confirme separadamente o que sua instalação requer.

Como faço a ligação do conector M12?

Consulte o esquema elétrico no datasheet antes de ligar: a ficha informa conector M12 codificação A com 3 contatos, mas não discrimina aqui a função de cada contato.

O IP 67 significa que posso deixar o sensor permanentemente submerso?

A ficha informa grau de proteção IP 67, mas não especifica condições de imersão permanente. Consulte o datasheet e as condições de instalação do fabricante antes desse uso.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando ativa; deve ser compatível com a entrada do equipamento receptor. (Ref.: saída PNP)

Normalmente aberta

Configuração de saída indicada como aberta no estado normal e que comuta quando a condição de detecção é atendida. (Ref.: configuração de saída)

Alcance de detecção

Distância nominal especificada para detecção do alvo; o material pode alterar a distância efetiva conforme os fatores de correção informados. (Ref.: alcance de 5 mm)

Montagem embutida

Condição de instalação declarada para o sensor; deve ser respeitada ao posicionar o corpo e avaliar o alcance. (Ref.: montagem embutida)

IP 67

Grau de proteção informado para o invólucro; as condições concretas de exposição devem ser verificadas no datasheet. (Ref.: grau de proteção IP 67)
