Sensor Indutivo IFM IG5539 M18 PNP 5mm

Pré-visualizar: IG5539 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 5mm Antivalente

IG5539 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 5mm Antivalente

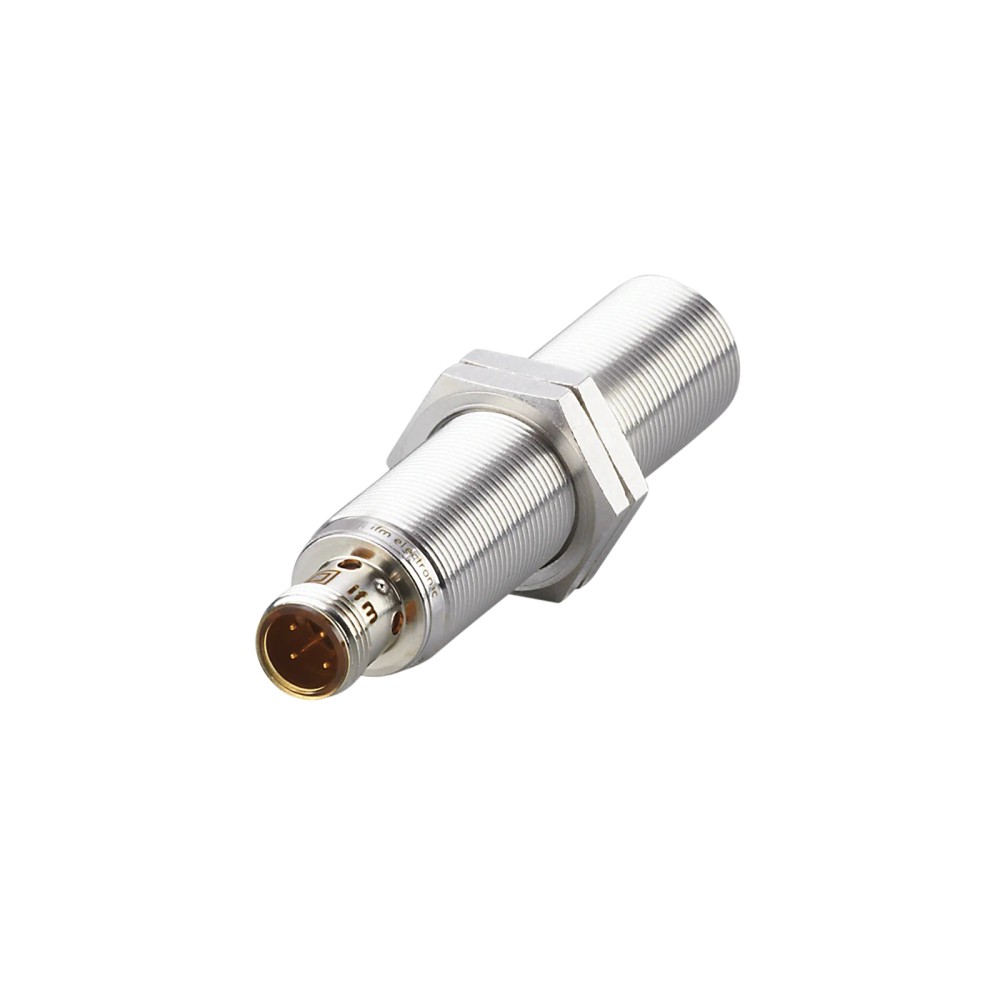

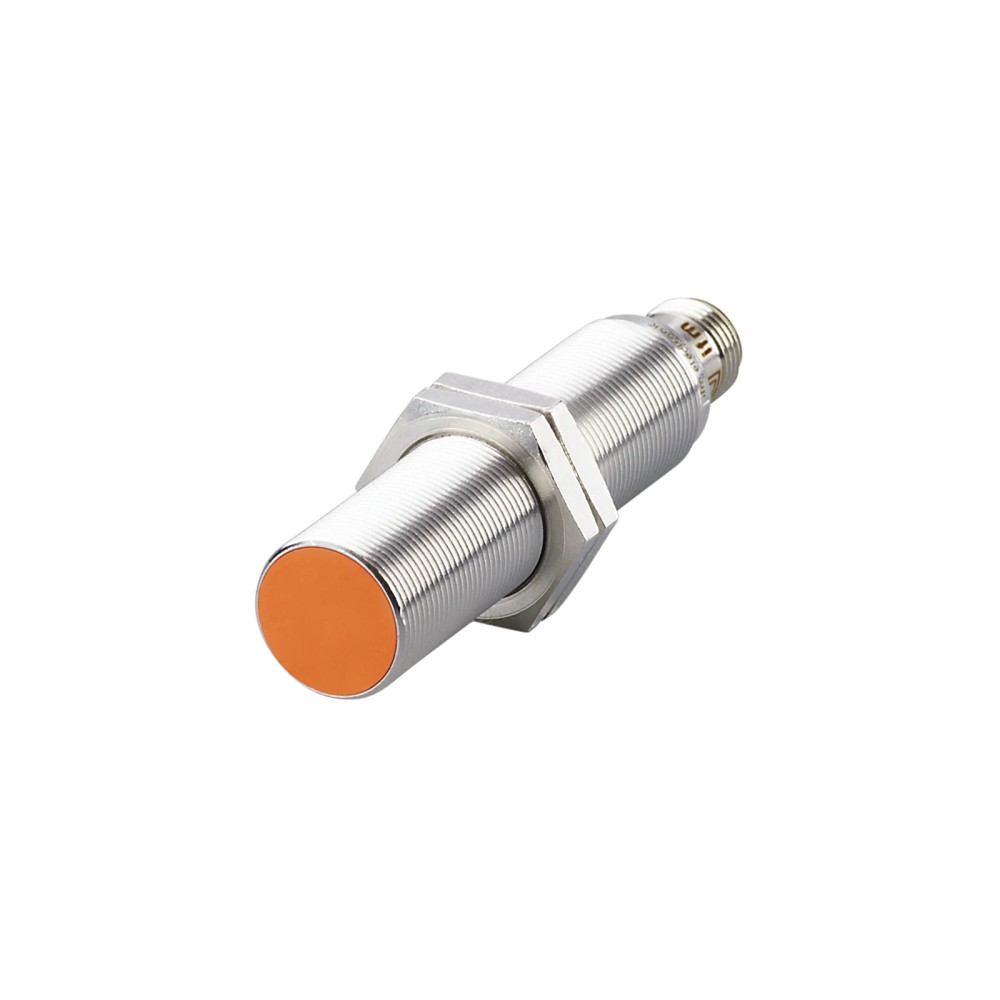

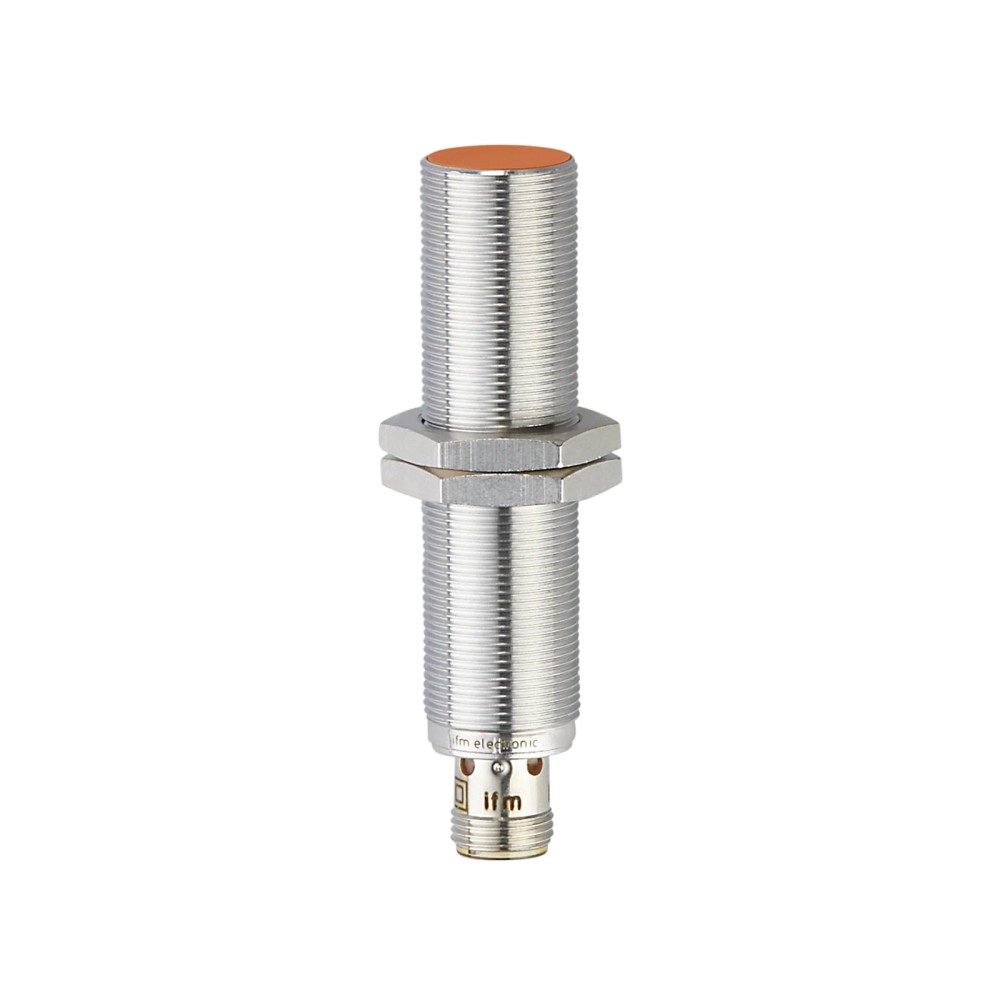

Imagem meramente ilustrativa

R$ 746,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5539
EAN: 4021179111966
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG5539 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 5mm Antivalente"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

5 mm

Tipo de saída

PNP antivalente

Montagem

Embutida, rosca M18 x 1

Conexão

M12, codificação A

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IG5539, M18 x 1, PNP, alcance de detecção de 5 mm, saída antivalente, conexão M12

O ifm IG5539 é um sensor indutivo para detectar objetos metálicos sem contato. Possui montagem embutida, saída PNP antivalente e alcance nominal de detecção de 5 mm. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 400 Hz. A conexão elétrica é M12, com contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5539
Rosca e comprimento	M18 x 1; 80 mm
Montagem	Embutido
Alcance de detecção	5 mm
Saída	PNP antivalente
Conexão elétrica	M12, codificação A, 4 contatos dourados
Alimentação	10...30 V DC
Grau de proteção	IP 67
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações industriais, quando o alcance nominal de 5 mm, a montagem embutida e a saída PNP antivalente atendem ao projeto.
Circuitos de controle em corrente contínua compatíveis com alimentação de 10...30 V DC e carga de saída de até 200 mA.
Instalações que requerem conexão elétrica M12 com codificação A e grau de proteção IP 67, respeitadas as condições do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos como alvo indutivo; a tecnologia e o alcance especificados são para detecção indutiva, e a ficha não declara detecção desses materiais.
Não usar quando o circuito exigir saída NPN, pois a ficha identifica a saída elétrica como PNP.
Não aplicar em alimentação fora da faixa especificada de 10...30 V DC ou com carga superior à corrente máxima constante de saída de 200 mA.
Não presumir alcance de 5 mm para todos os metais: o fator de correção informado varia conforme o material do alvo.

APLICAÇÕES E USO

Detecção de presença ou posição de alvos metálicos em máquinas e sistemas de automação, como possibilidade de aplicação baseada na tecnologia indutiva; o resultado depende da geometria, do material e do posicionamento do alvo.
Aplicações com controlador de entrada compatível com sinal PNP e alimentação de 10...30 V DC; confirmar a lógica elétrica do controlador e a corrente da carga antes da ligação.
Instalações em que as condições ambientais estejam dentro da faixa de -25...80 °C e que atendam aos requisitos de montagem e proteção IP 67 declarados pelo fabricante.
A ficha não especifica uma aplicação final ou um material único de alvo; use os fatores de correção por material e as condições de instalação do datasheet para validar o alcance.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IG5539, M18 x 1, PNP, alcance de detecção de 5 mm, saída antivalente, conexão M12, verifique estes pontos:

Escolha o IG5539 quando

O projeto exigir sensor indutivo M18 x 1 para montagem embutida, alcance nominal de 5 mm, saída PNP antivalente, conexão M12 e alimentação de 10...30 V DC.

Verifique outra versão quando

O controlador exigir saída NPN ou outra função elétrica, a instalação necessitar de conexão diferente de M12 ou a distância de detecção necessária superar o alcance especificado. Confirme também o fator de correção do material do alvo e os requisitos de carga no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Modelo / SKU / part number	IG5539	Identificação do produto.
GTIN	4021179111966	Código de identificação comercial informado.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA (24 V)	Consumo informado para alimentação de 24 V.
Classe de proteção	II	Classificação de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Proteção contra sobrecarga	Sim	Recurso de proteção da saída informado.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Saída de comutação	Antivalente	Função de saída indicada no anúncio e na ficha.
Quantidade de fios	3 fios	Informação do anúncio; verificar esquema de ligação do fabricante.
Corrente máxima constante da saída DC	200 mA	Limite máximo especificado para a saída.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada para DC.
Display de status de chaveamento	4 x LED, amarelo	Indicação visual de estado descrita na ficha.

Detecção e faixa de medição
Alcance de detecção	5 mm	Valor nominal de detecção informado.
Distância de trabalho	0...4,05 mm	Faixa indicada na ficha do fabricante.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância especificados.
Tipo de montagem	Embutido	Forma de instalação indicada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material do alvo; considerar na avaliação do alcance efetivo.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos especificados.
Conexão do anúncio	M12	Conexão elétrica resumida nos dados básicos.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação indicada.
Grau de proteção	IP 67	Grau de proteção informado; observar as condições de instalação e vedação do fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética declaradas na ficha.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 80 mm	Rosca e comprimento indicados.
Designação da rosca	M18 x 1	Especificação da rosca de montagem.
Invólucro	Forma construtiva de roscas	Construção mecânica descrita na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: revestido com bronze branco	Materiais declarados pelo fabricante.
Peso	71 g	Massa informada no dataset do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.

Dados de confiabilidade e fornecimento
MTTF	1441 anos	Valor declarado no dataset; não deve ser interpretado como garantia de vida útil em qualquer condição.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Software Embedded incluído	Sim	Campo declarado na ficha; não é especificado software de configuração para o sensor.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos dourados. Alimentação de 10...30 V DC; saída PNP antivalente. A ficha indica execução de 3 fios no anúncio e conexão M12 de 4 contatos; consulte o datasheet para identificar a pinagem e os contatos aplicáveis à instalação.

Processo Conexão mecânica roscada M18 x 1, comprimento de 80 mm; montagem embutida. Não é indicada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação DC dentro de 10...30 V	✓	A ficha especifica saída elétrica PNP e tensão de operação de 10...30 V DC; confirme a lógica e os limites da entrada do controlador.
Entrada que exige sensor NPN	✗	A saída elétrica especificada para o IG5539 é PNP.
Instalação com conexão elétrica M12 codificação A	✓	A conexão indicada é 1 x M12, codificação A, com 4 contatos dourados.
Montagem em rosca M18 x 1, embutida	✓	A ficha especifica rosca M18 x 1 e tipo de montagem embutido; dimensões e condições de instalação devem ser conferidas no desenho.
Detecção de alvo metálico com alcance nominal de 5 mm	✓	O alcance de detecção nominal informado é 5 mm; a distância de trabalho e o fator de correção dependem das condições especificadas pelo fabricante e do material do alvo.
Uso em alimentação acima de 30 V DC ou carga constante acima de 200 mA	✗	A tensão de operação indicada termina em 30 V DC e a corrente máxima constante da saída é 200 mA.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IG5539, M18 x 1, PNP, alcance de detecção de 5 mm, saída antivalente, conexão M12

Confirme no projeto a necessidade de saída PNP antivalente, alimentação DC de 10...30 V e carga dentro do limite especificado.
Verifique o espaço disponível e a compatibilidade mecânica com a rosca M18 x 1 e o comprimento de 80 mm usando o desenho dimensional.
Monte o sensor na configuração embutida indicada, respeitando as condições mecânicas e de montagem do fabricante.
Conecte o M12 codificação A conforme a pinagem do datasheet; não deduza a atribuição dos pinos apenas pelo número de contatos.
Confira a polaridade, a tensão de alimentação e a compatibilidade da entrada do controlador antes de energizar.
Após a instalação, valide o chaveamento com o alvo previsto e considere o fator de correção aplicável ao material; consulte o datasheet se houver dúvida.

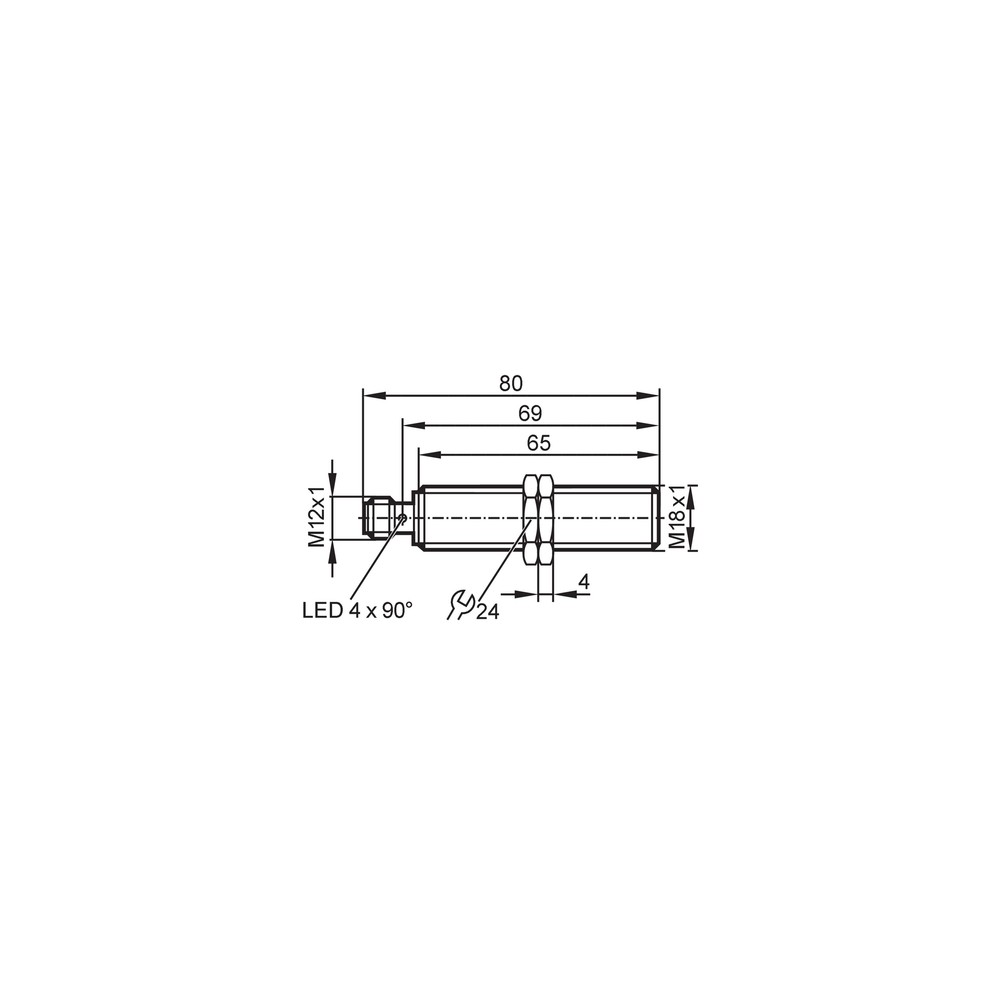

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incompatível com entrada PNP, distância excessiva ou alvo com fator de correção inferior ao do aço.	Meça a alimentação nos terminais, confira o esquema de ligação do datasheet e teste a distância em relação à face ativa considerando o material do alvo.
A entrada do controlador permanece acionada ou apresenta lógica diferente da esperada.	A aplicação não corresponde à função PNP antivalente ou a entrada do controlador não é compatível com a saída do sensor.	Confirme o tipo de entrada do controlador e compare a lógica de chaveamento com a descrição de saída antivalente do fabricante.
Chaveamento instável ou com distância menor que a esperada.	Material do alvo com fator de correção inferior a 1, variação de posição ou distância de trabalho fora da faixa especificada.	Identifique o material do alvo, aplique o fator de correção correspondente e verifique a distância e o alinhamento em relação à face ativa.
Falha de funcionamento após conectar o sensor.	Pinagem ou polaridade incorreta, tensão fora de 10...30 V DC ou curto-circuito na instalação.	Desenergize o circuito, confira a pinagem no datasheet, inspecione a fiação e meça a tensão de alimentação antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet do IG5539 em português (Datasheet) Desenho em escala do IG5539 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IG5539 e para que tipo de sistema ele serve?

É um sensor indutivo com saída PNP antivalente, destinado à detecção sem contato de alvos metálicos. A aplicação deve atender à alimentação e aos limites elétricos especificados.

O sensor conecta diretamente em qualquer entrada de CLP?

Não necessariamente. A entrada deve ser compatível com sinal PNP, com a lógica antivalente e com os limites elétricos do sensor; confirme a compatibilidade no projeto do controlador.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há indicação de cabo incluído.

Ele detecta plástico ou outros materiais não metálicos?

A ficha especifica um sensor indutivo e não declara detecção de plástico ou de outros materiais não metálicos como alvo. Para esses materiais, valide a tecnologia necessária com o fabricante.

Posso usar este modelo se meu sistema exige saída NPN?

Não: a saída elétrica indicada para o IG5539 é PNP. Se o sistema exige NPN, procure uma versão cuja ficha especifique essa saída.

O sensor está com alimentação, mas não detecta o alvo. O que verifico antes de trocar?

Confira a tensão de alimentação, a pinagem, a entrada PNP do controlador e a distância até o alvo. Considere também o fator de correção correspondente ao material detectado.

A distância de detecção está menor do que eu esperava; o sensor está com defeito?

Não é possível concluir isso sem verificar a aplicação. Compare o material do alvo e a distância de trabalho com os dados do fabricante e confirme a montagem embutida.

É melhor comprar o sensor avulso ou um conjunto com cabo?

A ficha informa uma peça e duas porcas de fixação, mas não lista cabo no conteúdo. A conexão é M12; selecione separadamente o cabo adequado à instalação, caso necessário.

Como escolho entre este sensor e outro modelo indutivo?

Compare saída PNP, função antivalente, alcance, rosca, conexão elétrica, alimentação e corrente da carga. O IG5539 atende aos requisitos especificados para essas características; outros requisitos podem exigir outra versão.

Como devo conferir a ligação antes de energizar?

Use a pinagem e o esquema elétrico do datasheet do fabricante, verificando polaridade, alimentação e compatibilidade da entrada. Não atribua funções aos pinos apenas pelo número de contatos M12.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; a ficha do IG5539 especifica alcance nominal de 5 mm. (Ref.: Alcance de detecção)

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada do controlador. (Ref.: Função elétrica)

Saída antivalente

Configuração de saída identificada como antivalente na ficha do produto. (Ref.: Saída de comutação)

Montagem embutida

Forma de montagem indicada pelo fabricante para a instalação do sensor. (Ref.: Tipo de montagem)

Fator de correção

Fator associado ao material do alvo que deve ser considerado ao avaliar a distância de detecção. (Ref.: Fator de correção)
