Sensor Indutivo IFM IG5526 M18 8mm PNP NA

Pré-visualizar: IG5526 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA M12

IG5526 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA M12

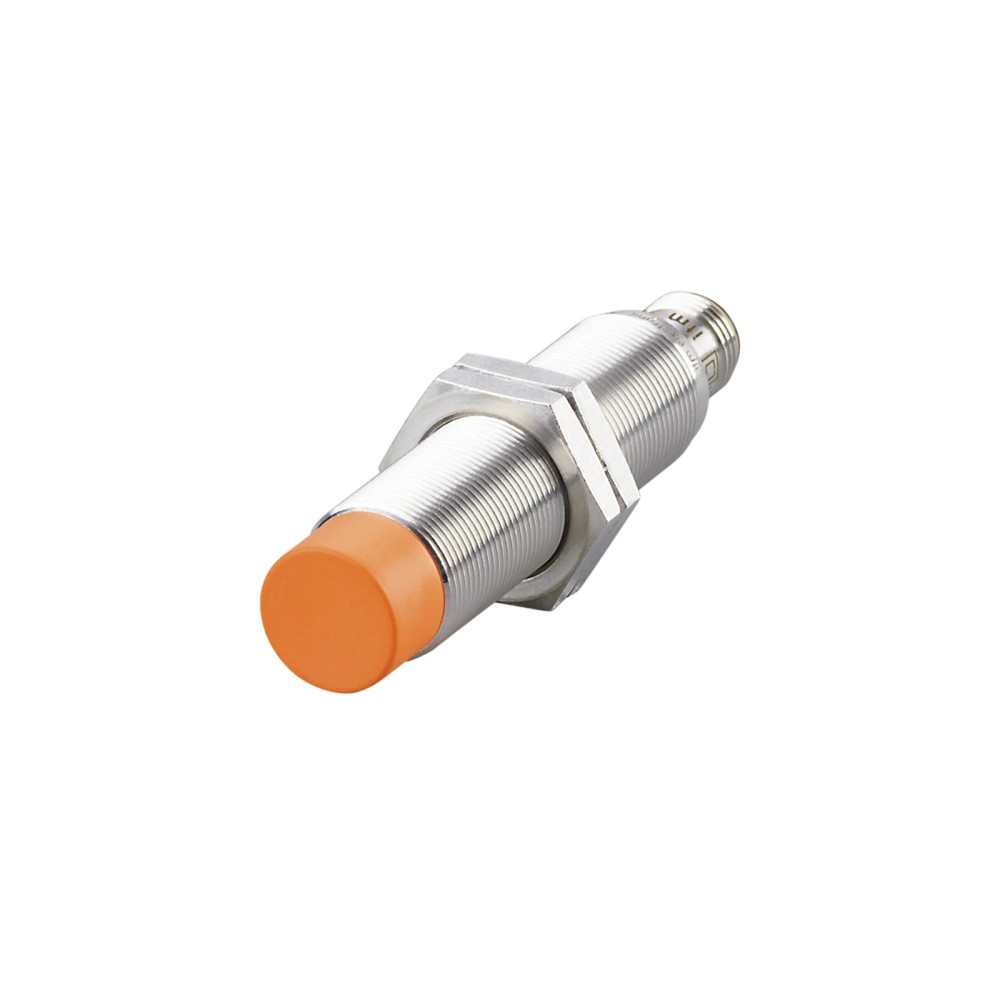

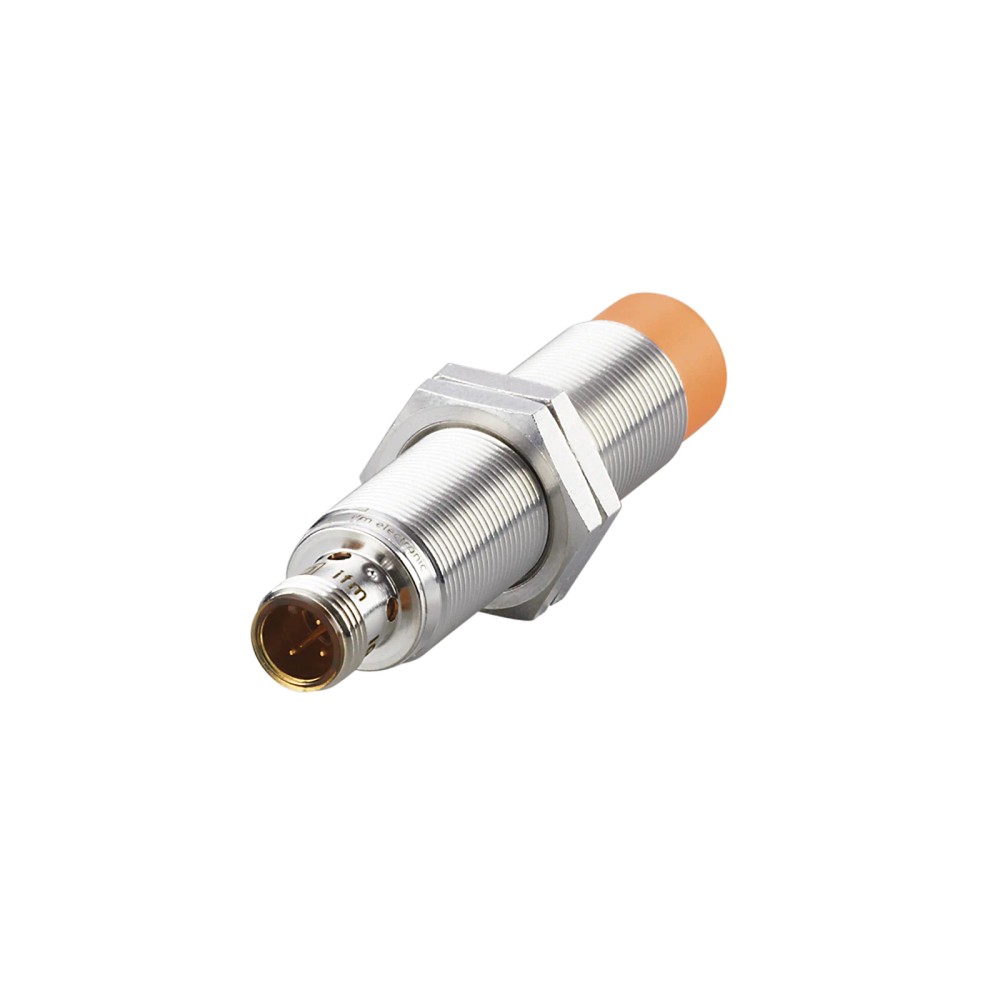

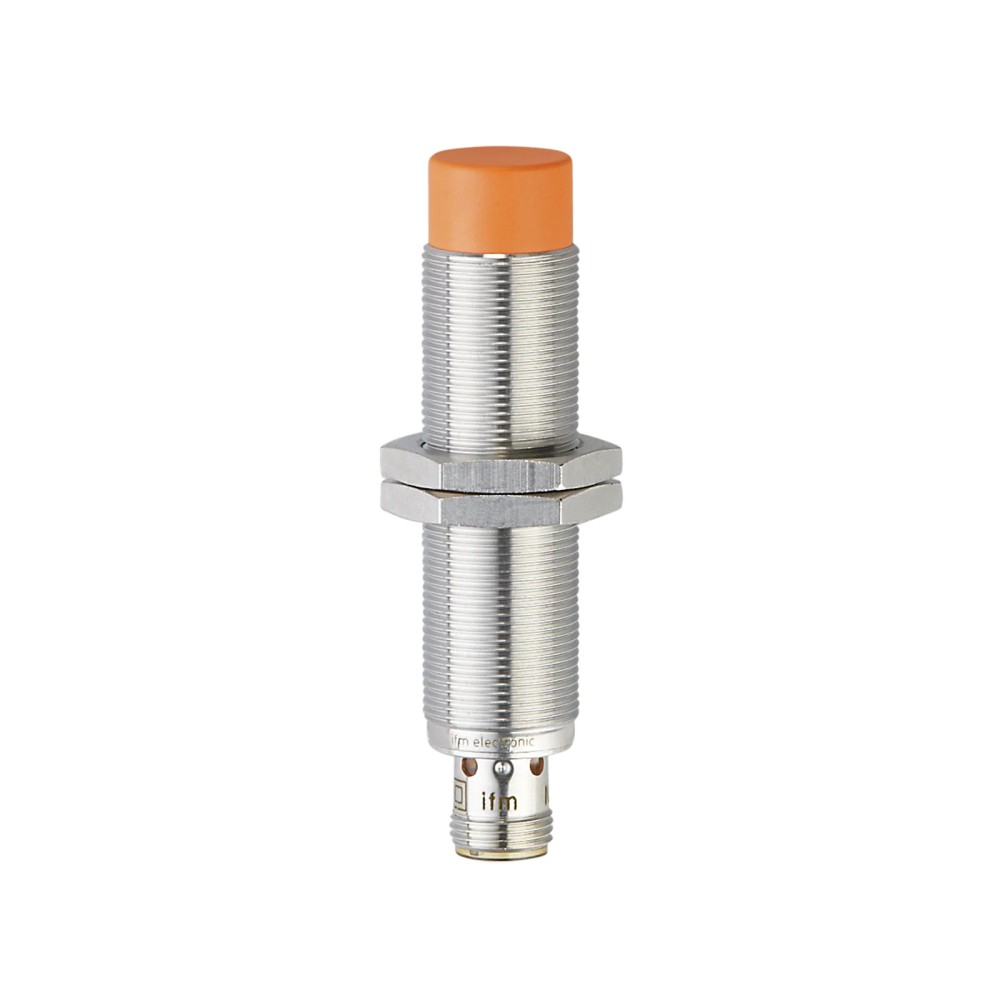

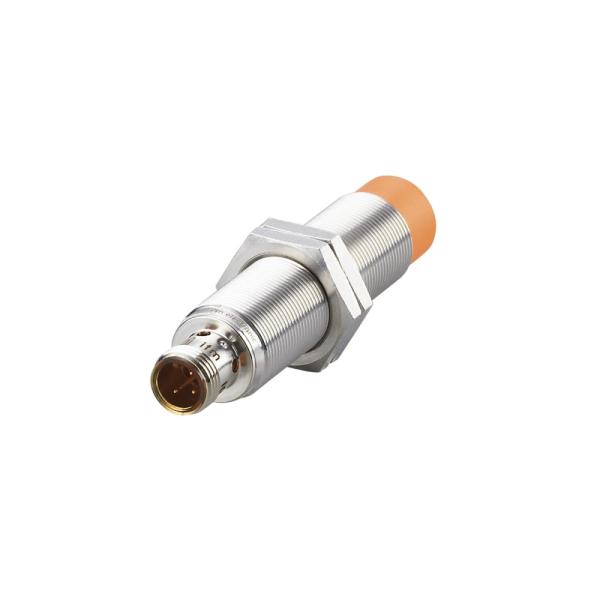

Imagem meramente ilustrativa

R$ 715,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5526
EAN: 4021179111836
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG5526 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA M12"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Montagem

M18 x 1, não embutido

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5526, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto, conexão M12

O IFM IG5526 é um sensor indutivo para detectar objetos metálicos sem contato físico. Possui alcance nominal de 8 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5526
Rosca e comprimento	M18 x 1; 80 mm
Alcance de detecção	8 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	300 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações com alimentação DC de 10...30 V, entrada de controle compatível com sinal PNP e conexão elétrica adequada ao conector M12 de 3 contatos.
Aplicações em que a geometria permita montagem não embutida M18 x 1 e a distância de detecção necessária esteja dentro do alcance nominal de 8 mm.
Ambientes cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; o IG5526 é PNP normalmente aberto.
Não selecionar para montagem embutida sem validar a geometria e as instruções do fabricante; a ficha especifica montagem não embutida.
Não usar se a alimentação requerida estiver fora de 10...30 V DC ou se forem necessários alcance, frequência de comutação ou tipo de conexão diferentes dos especificados.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva com saída PNP normalmente aberta, alimentação DC de 10...30 V e montagem não embutida; a ficha não identifica máquinas ou processos específicos.
Possibilidade de aplicação: detecção de presença ou posição de alvos metálicos em automação, desde que a geometria, o material, o alcance efetivo, a frequência de comutação e a entrada elétrica sejam compatíveis.
Limites operacionais a verificar: temperatura ambiente de -25...80 °C, alimentação de 10...30 V DC, corrente constante de saída até 200 mA e frequência de comutação de 300 Hz.
A distância de detecção pode variar conforme material; a ficha lista fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Avaliar a distância efetiva de acordo com o alvo e os dados do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5526, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto, conexão M12, verifique estes pontos:

Escolha o IG5526 quando

A aplicação requer detecção indutiva, alcance nominal de 8 mm, saída PNP normalmente aberta, alimentação DC de 10...30 V e montagem roscada M18 x 1 não embutida.

Avalie outra configuração quando

O circuito de entrada exigir NPN ou normalmente fechado, a montagem prevista for embutida, ou a aplicação exigir valores diferentes de alcance, frequência de comutação, temperatura ou conexão. Confirme os requisitos do circuito e a montagem no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Detecção indutiva de objetos sem contato; aplicação específica depende da instalação e do alvo.
Modelo / SKU / Part number	IG5526	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179111836	Identificador comercial informado.
Código NCM	8536.50.90	Classificação informada na ficha.

Dados de detecção
Alcance de detecção	8 mm	Valor nominal informado; distância real de comutação Sr: 8 ± 10 %.
Distância de trabalho	0...6,48 mm	Faixa declarada na ficha.
Montagem	Não embutido	Requisito de montagem indicado para a geometria do sensor.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores declarados por material; considerar ao avaliar a distância de detecção.
Histerese	3...15 % de Sr	Faixa indicada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa declarada em relação a Sr.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Limites de operação especificados.
Consumo de corrente	10 mA (a 24 V)	Condição de referência indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Classe de proteção	II	Classificação indicada na ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional de saída especificado.
Saída de comutação	PNP	Tipo de saída; confirmar compatibilidade com a entrada do controlador.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo constante especificado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída.
Frequência de comutação DC	300 Hz	Frequência máxima declarada para comutação DC.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos, dourados	Conector informado na ficha; confirmar pinagem no datasheet.
Quantidade de fios	3 fios	Configuração elétrica indicada no anúncio.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau declarado; observar condições de instalação e acoplamento do conector.
Temperatura ambiente	-25...80 °C	Faixa operacional especificada.
Certificado UL	Ta: 0...40 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A069; arquivo E174191	Dados UL informados na ficha; condições e limites do certificado devem ser consultados na documentação do fabricante.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências normativas conforme dados da ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca de montagem.
Dimensões	M18 x 1; comprimento 80 mm	Dimensões declaradas.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes indicados.
Peso	54,7 g	Massa informada na ficha.
Material incluído	2 porcas de fixação	Conteúdo informado para montagem.

Displays e elementos de operação
Display / status de chaveamento	4 x 90° LED amarelo	Indicação visual de estado, com posições a cada 90° conforme ficha.

Confiabilidade e embalagem
MTTF	1853 anos	Valor declarado pelo fabricante; não representa período de garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
Software embedded incluído	Não	Indicação declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP normalmente aberta.

Conexões

Elétrica Conector M12 codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de saída de 200 mA. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Não possui conexão de processo fluídico especificada. Fixação mecânica roscada M18 x 1; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e conector M12 de 3 contatos	✓	Corresponde ao tipo de saída e à conexão elétrica declarados; verificar também alimentação e corrente admissível.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Montagem roscada M18 x 1 não embutida, com distância de detecção requerida até o alcance nominal	✓	O sensor tem rosca M18 x 1, montagem não embutida e alcance nominal de 8 mm; considerar a geometria e o material do alvo.
Montagem embutida	✗	A ficha identifica o sensor como não embutido.
Uso com alimentação fora de 10...30 V DC	✗	A tensão de operação especificada é 10...30 V DC.
Aplicação que requer protocolo de comunicação digital	✗	A ficha informa saída de comutação PNP e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5526, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto, conexão M12

Confirme no datasheet que a saída PNP normalmente aberta e a alimentação de 10...30 V DC são compatíveis com o circuito de controle.
Verifique que a montagem prevista é não embutida e que a rosca M18 x 1 e o espaço disponível acomodam o sensor de 80 mm de comprimento.
Considere o material do alvo e os fatores de correção declarados antes de definir a distância de operação.
Fixe o sensor com as duas porcas de fixação incluídas, sem exceder condições mecânicas não especificadas nesta ficha.
Conecte um acoplamento M12 codificação A de 3 contatos; consulte o datasheet para confirmar a atribuição dos pinos antes de energizar.
Energize dentro da faixa especificada e valide a comutação pela entrada do controlador e pelo LED amarelo de status.

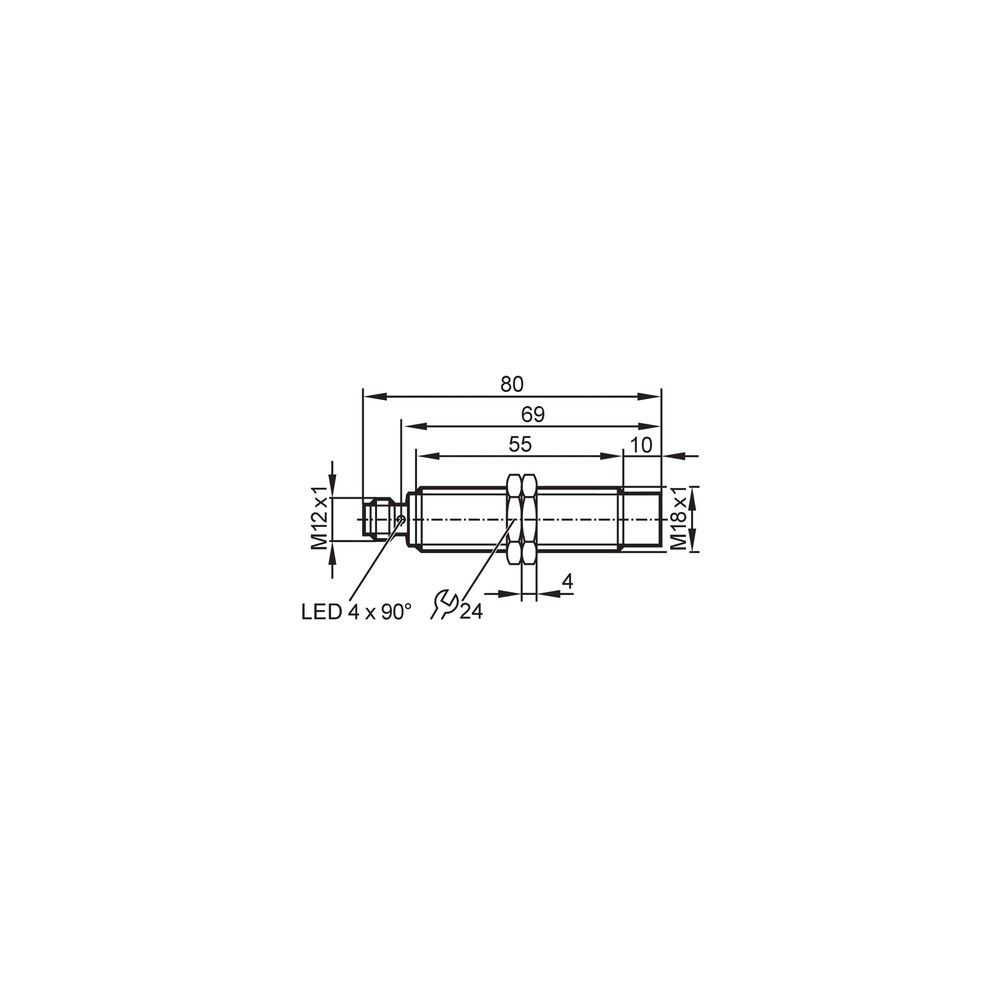

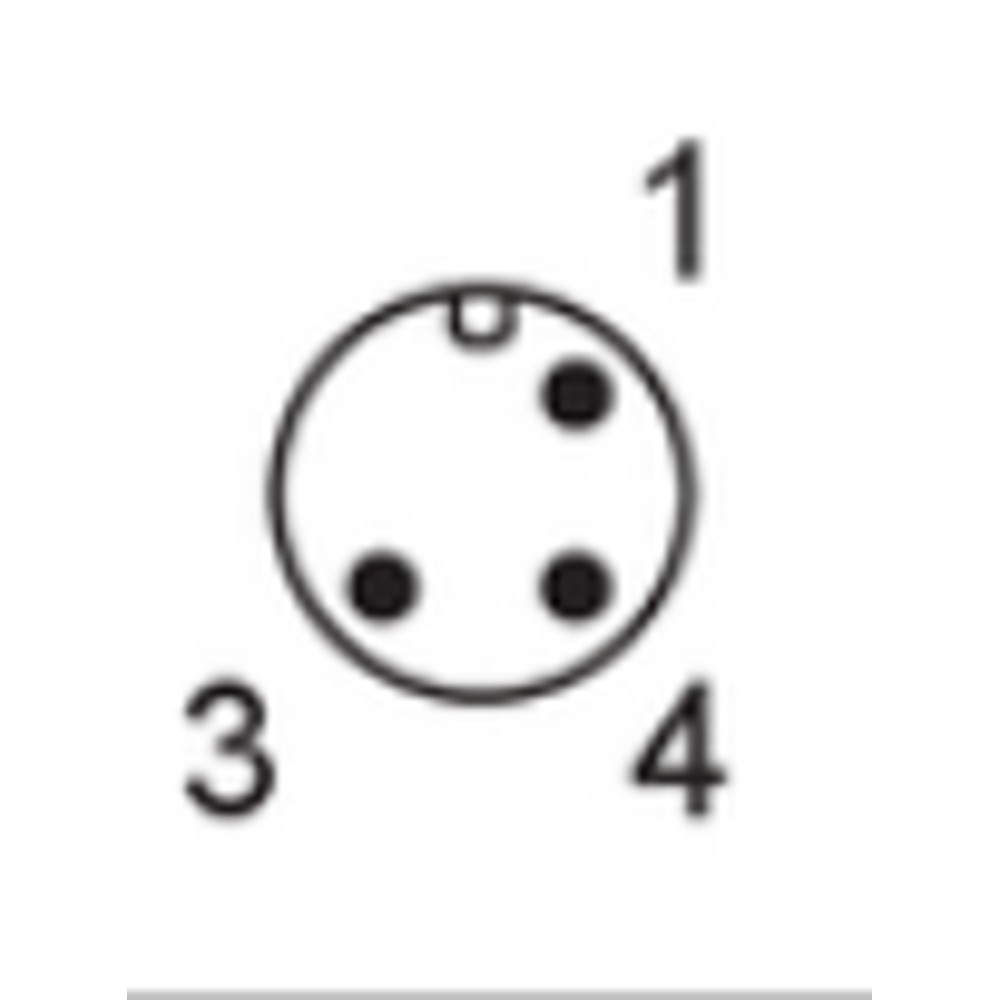

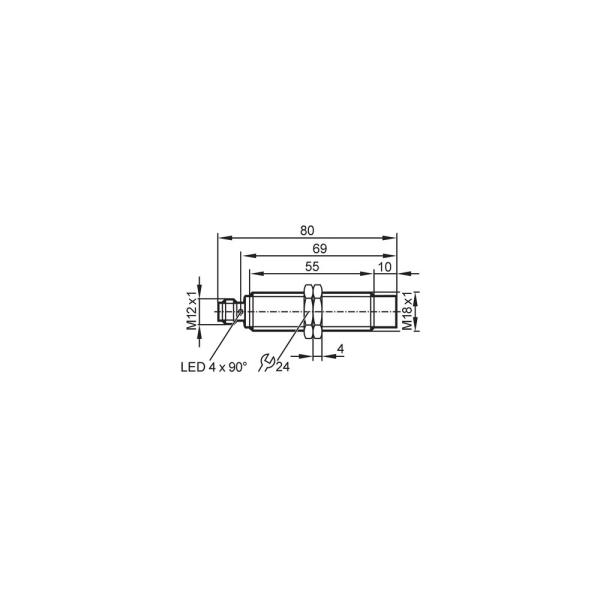

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alimentação, conexão ou interface de entrada incompatível; distância de detecção efetiva também pode ser afetada pelo material e pela montagem.	Meça a alimentação nos limites de 10...30 V DC, confira a ligação conforme o datasheet e teste a detecção considerando o material do alvo e a montagem não embutida.
A entrada do controlador permanece desligada apesar da indicação de detecção no sensor.	Entrada configurada ou projetada para lógica diferente de PNP normalmente aberta, ou ligação elétrica incorreta.	Confirme que a entrada aceita PNP, verifique a pinagem no datasheet e confira a continuidade das conexões M12.
Comutação instável ou distância percebida menor que a esperada.	Alvo de material diferente do padrão de referência, posição fora da faixa de trabalho ou montagem incompatível com o requisito não embutido.	Confira distância e posição do alvo, identifique seu material e aplique os fatores de correção listados na ficha.
O sensor deixa de operar após a ligação ou a saída não aciona a carga.	Curto-circuito, sobrecarga ou carga acima do limite constante de saída especificado.	Desenergize o circuito, verifique curto e carga conectada e confirme que a corrente constante da saída não excede 200 mA.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG5526 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5526 e para quem ele serve?

É um sensor indutivo para detecção de objetos sem contato físico. Serve a instalações que aceitam saída PNP normalmente aberta e alimentação DC de 10...30 V.

Qual é a conexão elétrica e o que vem junto?

O sensor usa conexão M12 codificação A com 3 contatos dourados. A ficha lista duas porcas de fixação como material incluído.

Ele funciona com uma entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IG5526 tem saída PNP normalmente aberta. Para esses requisitos, selecione uma versão cuja saída corresponda à entrada do sistema.

Posso instalar este sensor embutido?

A ficha especifica montagem não embutida. Não considere a instalação embutida compatível sem confirmação expressa no datasheet do fabricante.

O sensor acende, mas o CLP não recebe o sinal; o que verifico?

Verifique primeiro se a entrada do CLP aceita PNP, e confira a pinagem e a ligação M12 no datasheet. A saída deste modelo é normalmente aberta.

A detecção ocorre a uma distância menor do que eu esperava; o sensor está com defeito?

Não necessariamente: o material do alvo altera a distância efetiva, e a ficha apresenta fatores de correção para diferentes metais. Confira também a posição do alvo e a montagem não embutida antes de substituir o sensor.

Quando devo escolher o IG5526 em vez de outra versão de sensor indutivo?

Escolha-o quando os requisitos forem M18 x 1 não embutido, alcance nominal de 8 mm e saída PNP normalmente aberta. Se o circuito exigir NPN, normalmente fechado ou outra configuração, compare com uma versão que atenda a esses requisitos.

Preciso comprar um kit ou o sensor avulso?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de kit adicional ou de outros acessórios incluídos.

Como faço a instalação elétrica sem inverter os pinos?

Use um conector M12 codificação A de 3 contatos e confirme a pinagem no datasheet antes de energizar. A ficha não fornece aqui a correspondência dos pinos.

O que devo conferir antes de substituir o sensor por falha de comutação?

Verifique a alimentação de 10...30 V DC, a compatibilidade PNP da entrada, a pinagem, o limite de 200 mA e as condições de alvo e montagem. Consulte o datasheet para o diagnóstico e a ligação completos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato físico.

PNP

Tipo de saída de comutação especificado para este modelo; deve corresponder à interface de entrada do controlador.

Normalmente aberto

Configuração de saída indicada como normalmente aberta na ficha do produto.

Distância real de comutação indicada pelo fabricante para caracterizar o ponto de comutação.

IP 67

Grau de proteção declarado para o sensor; a condição do conjunto instalado depende também do acoplamento e da instalação.
