Sensor Indutivo IFM IG5405 M18 PNP 8mm

IG5405 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 6m

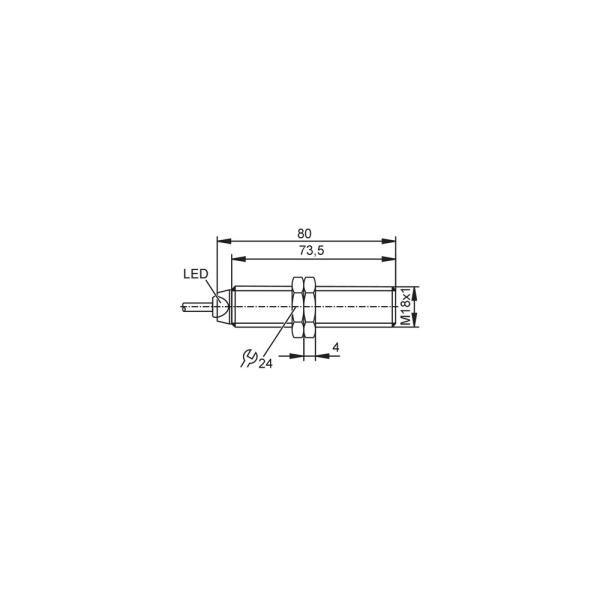

Imagem meramente ilustrativa

R$ 722,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5405
EAN: 4021179110624
NCM do produto: 85365090

Destaques do Produto Alcance 8 mm...mais

Fechar menu

Saiba mais sobre: "IG5405 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 6m"

Destaques do Produto

Alcance

8 mm

Saída

PNP

Conexão

Cabo 6 m

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5405 M18 PNP 8mm

O sensor indutivo IFM IG5405 é um componente robusto de alta confiabilidade, ideal para a detecção precisa de objetos metálicos em linhas de produção. Com alcance de 8 mm e configuração PNP, ele garante comutação rápida em frequências de até 300 Hz. Sua construção em M18 com cabo integrado de 6 metros facilita a instalação direta em sistemas industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG5405
Alcance	8 mm
Tipo Saída	PNP
Montagem	Não embutido
Corpo	M18 x 1 / L = 80 mm
Proteção	IP 67
Temperatura	-25 a 80 °C
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de metais em máquinas operatrizes
Linhas de montagem automotivas
Sistemas de transporte de materiais metálicos
Ambientes com necessidade de proteção IP 67

⚠ Considere outro se precisa de:

Instalação em superfícies que sofrem vibração excessiva sem suporte adequado
Uso para detecção de materiais isolantes como plásticos, borrachas ou vidros
Operação contínua acima de 80 °C
Uso em sistemas que exigem saída NPN

APLICAÇÕES E USO

Detecção de peças metálicas em esteiras transportadoras
Monitoramento de posição de atuadores em máquinas CNC
Controle de presença em linhas de montagem automatizadas
Indicação de fim de curso em equipamentos industriais

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5405 M18 PNP 8mm, verifique estes pontos:

Quando escolher este sensor

Ideal para ambientes que exigem uma solução de montagem M18 fixa com cabo integrado de longa distância (6 metros), sem a necessidade de conectores externos adicionais.

Quando buscar outra opção

Se a aplicação exigir um alcance de detecção superior a 8 mm, conector M12 para troca rápida, ou ambiente com temperaturas fora do range de -25 a 80 °C, considere sensores com especificações de maior porte ou diferentes séries da ifm.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética
Alcance de detecção	8 mm	Distância nominal de comutação

Dados elétricos
Tensão de operação	10-36 V DC	Faixa de alimentação permitida
Consumo de corrente	< 15 mA	Consumo em vazio
Saída de comutação	PNP	Configuração da lógica de saída
Frequência de comutação	300 Hz	Capacidade de resposta rápida

Dados mecânicos
Material do invólucro	PBT laranja	Material plástico de alta resistência
Dimensões	M18 x 1 / L = 80 mm	Formato cilíndrico roscado
Conexão	Cabo PVC 6 m	Interface de cabeamento fixa
Grau de proteção	IP 67	Resistência a fluidos e poeira

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP

Conexões

Elétrica Cabo PVC de 6 metros, 3 fios

Processo M18 x 1 (Rosca de fixação padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de metais ferrosos	✓	Sensor indutivo padrão otimizado para alvos de aço e metais condutores.
Detecção de objetos plásticos	✗	Sensores indutivos não detectam materiais isolantes.
Ambiente externo com umidade	✓	Classificação IP 67 garante proteção contra imersão temporária e poeira.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5405 M18 PNP 8mm

Verifique se o local de montagem permite o alinhamento da face sensora com o objeto.
Utilize as porcas de fixação inclusas para posicionar o sensor no suporte M18.
Garanta que a zona de detecção de 8 mm esteja livre de outros metais não desejados.
Realize a conexão dos fios conforme o diagrama de cores (verificar datasheet).
Verifique a tensão da fonte (10-36 V DC) antes de ligar.
Teste a comutação observando o LED de status ao aproximar um alvo metálico.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo	Objeto fora da zona de detecção ou desalinhado	Verificar se o alvo metálico está dentro da distância nominal de 8 mm
LED de status não acende	Falha na alimentação elétrica (DC)	Medir tensão nos condutores de alimentação (10-36 V DC)
Saída desativada ou intermitente	Curto-circuito na carga de saída	Checar integridade da carga conectada à saída PNP
Sinal intermitente	Cabo danificado ou dobrado excessivamente	Verificar continuidade dos fios do cabo de 6 m ao longo do percurso

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IG5405 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IG5405 e qual sua finalidade?

Este é um sensor indutivo padrão M18, projetado para detecção sem contato de objetos metálicos em ambientes industriais, operando com tecnologia PNP e saída normalmente aberta.

O que vem incluso na embalagem deste produto?

O sensor acompanha o cabo de conexão integrado de 6 metros e duas porcas de fixação para montagem mecânica.

Quais as restrições de uso ou aplicação para este modelo?

Este sensor não possui alcance aumentado e não deve ser aplicado em ambientes onde a temperatura exceda 80 °C ou caia abaixo de -25 °C, pois essas condições violam a especificação de operação.

Este sensor consegue detectar objetos de plástico ou madeira?

Não é indicado para detecção de materiais não metálicos (como plásticos ou vidros), pois o princípio de funcionamento indutivo depende da indução de correntes parasitas em materiais condutores.

O sensor parou de funcionar, o que devo verificar?

O sintoma comum é a ausência de sinal de saída (LED apagado ou sem comutação no CLP) mesmo com a presença do objeto. A causa provável é falha na fiação ou curto-circuito na carga; verifique a continuidade do cabo de 6m e a tensão de alimentação (10-36 V DC).

Como diagnosticar falhas de detecção no campo?

Verifique se o LED de status (amarelo) acende ao aproximar um alvo metálico. Se o LED não acende, verifique a tensão de alimentação e o alinhamento do sensor; se o LED acende mas não há sinal no CLP, o problema pode estar no cabo ou na carga PNP.

Por que escolher o IG5405 em vez de um modelo com conector?

A escolha entre modelos similares depende do alcance de detecção (8 mm neste caso), tipo de montagem (não embutido) e necessidade de cabo fixo versus conector M12. Este modelo IG5405 é otimizado para instalações que exigem um cabo fixo de 6 metros, eliminando a necessidade de conectores extras.

Existe alguma alternativa ou kit para este sensor?

A escolha depende da distância de detecção necessária; se a aplicação exige maior precisão ou distâncias superiores a 8 mm, outros sensores com corpo diferente ou tecnologia de alcance estendido seriam necessários.

Quais os cuidados essenciais na instalação?

Certifique-se de não apertar as porcas de fixação além do torque especificado para evitar danos ao corpo em PBT, e garanta que o cabo não sofra tração excessiva na entrada do invólucro.

Qual a procedência e suporte para este sensor?

O produto é fabricado pela ifm electronic, com suporte técnico e faturamento direto através da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) ao detectar um objeto. (Ref.: Saída de comutação)

Montagem não embutida

Característica técnica que exige uma zona livre de metal ao redor da face sensora para evitar acionamentos falsos. (Ref.: Montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, vital para estabilidade do sinal. (Ref.: Histerese)

Frequência de comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo. (Ref.: Frequência de comutação DC)

IP 67

Grau de proteção contra poeira e imersão temporária em água, indicando robustez para ambientes industriais. (Ref.: Grau de proteção)
