Sensor Indutivo IFM IG5401

IG5401 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 300Hz

Imagem meramente ilustrativa

R$ 662,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5401
EAN: 4021179110587
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG5401 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 300Hz"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP, normalmente aberta

Montagem

Não embutida

Alimentação

10...36 V DC

Conexão

Cabo PVC de 2 m, 3 fios

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5401, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, não embutido, 300 Hz

O IFM IG5401 é um sensor indutivo para detecção de objetos metálicos sem contato e comutação de saída PNP normalmente aberta. Possui alcance nominal de 8 mm, montagem não embutida e frequência de comutação de 300 Hz. A alimentação especificada é de 10 a 36 V DC, com conexão por cabo PVC de 2 m e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5401
Saída	PNP, normalmente aberta (NO)
Alcance de detecção	8 mm; montagem não embutida
Alimentação	10...36 V DC
Frequência de comutação DC	300 Hz
Conexão elétrica	Cabo PVC de 2 m, 3 fios
Rosca e comprimento	M18 x 1; comprimento de 80 mm
Proteção do invólucro	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva com alvo e distância compatíveis com o alcance nominal de 8 mm, considerando a montagem não embutida.
Sistemas de controle que aceitem saída PNP normalmente aberta e alimentação DC de 10...36 V.
Instalações que utilizem corpo roscado M18 x 1 e conexão por cabo de 3 fios.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do sistema exigir saída NPN ou normalmente fechada; este modelo é PNP normalmente aberto.
Não selecione para alimentação fora da faixa especificada de 10...36 V DC.
Não selecione quando a montagem precisar ser embutida ou quando a distância requerida exceder o alcance nominal de 8 mm.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva com saída de comutação PNP normalmente aberta, em sistemas alimentados dentro da faixa DC especificada e com montagem não embutida.
Possibilidade de uso inferida: detecção de presença ou posição de alvos metálicos em máquinas e equipamentos; validar material, geometria, distância efetiva e frequência requerida antes da aplicação.
Para ambientes com temperatura ambiente entre -25 e 80 °C, considerar a faixa declarada pelo fabricante e as condições reais de instalação.
A ficha informa IP 67, mas a adequação a uma instalação específica depende das condições de montagem e exposição; consultar as orientações do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5401, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, não embutido, 300 Hz, verifique estes pontos:

Escolha o IG5401 quando

A aplicação requer detecção indutiva não embutida, saída PNP normalmente aberta, alcance nominal de 8 mm, alimentação DC de 10...36 V e corpo roscado M18 x 1.

Procure outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, a alimentação estiver fora da faixa indicada, a montagem tiver de ser embutida ou o alcance necessário superar 8 mm. Confirme também frequência de comutação, espaço de montagem e ligação elétrica com os requisitos do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção declarado pelo fabricante.
Modelo	IG5401	Código do produto no anúncio.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179110587	Identificador comercial informado na ficha.
Part number do anúncio	IG5401	Código apresentado nos dados básicos do anúncio.
Part number adicional do catálogo	IG-3008-BPKG	Código presente no conjunto de dados do catálogo; confirmar a referência na documentação do fabricante ao realizar a substituição.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 15 mA	Valor máximo indicado para o consumo do sensor.
Proteção contra inversão de polaridade	Sim	Proteção declarada para ligação com polaridade invertida.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta (NO)	Estado funcional indicado para a saída.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação especificada para DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite declarado para a corrente constante da saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima especificada na saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Proteção de saída indicada; não substitui a verificação das condições de ligação.
LED de status	1 LED amarelo	Indica o status de chaveamento conforme a ficha.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado para o sensor.
Tipo de montagem	Não embutido	Requisito de instalação mecânica indicado para a versão.
Distância de trabalho	0...6,5 mm	Faixa declarada para distância de trabalho.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância declarados.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores declarados por material; considerar na avaliação da distância de detecção.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m, 3 fios	Conexão elétrica integrada indicada para instalação.
Seção dos condutores	3 x 0,5 mm²	Seção indicada para os três condutores do cabo.
Identificação dos fios	BN marrom = L+; BU azul = L-; BK preto = saída DO NO	Atribuição de condutores informada pelo fabricante.

Condições ambientais e EMC
Grau de proteção	IP 67	Grau de proteção declarado para o invólucro; instalar conforme as condições e orientações do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
EN 61000-4-2 ESD	8 kV AD	Nível de ensaio de descarga eletrostática indicado na ficha.
EN 61000-4-3 HF irradiado	10 V/m	Nível de ensaio de imunidade a campo de alta frequência irradiado.
EN 61000-4-4 Burst	2 kV	Nível de ensaio de imunidade a transientes rápidos indicado.
EN 61000-4-6 AF com fio	10 V	Nível de ensaio de imunidade conduzida indicado.
EN 55011 emissão	Classe B	Classificação de emissão declarada.

Dados mecânicos
Dimensões	M18 x 1 / L = 80 mm	Designação da rosca e comprimento total informados.
Formato do invólucro	Tubular, forma construtiva de roscas	Configuração mecânica indicada para montagem.
Material do invólucro	PBT laranja	Material e cor declarados para o invólucro.
Material das porcas de fixação	PA 6.6 preto	Material declarado para as porcas de fixação.
Peso	124,8 g	Peso informado no conjunto de dados do catálogo.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Dados de confiabilidade e fornecimento
MTTF	1853 anos	Valor de MTTF informado na ficha; não representa prazo de garantia.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP normalmente aberta.

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,5 mm². Identificação dos fios: BN marrom = L+; BU azul = L-; BK preto = saída NO. Alimentação de 10...36 V DC. Saída PNP, normalmente aberta; corrente máxima constante da saída de comutação DC: 250 mA.

Processo Corpo tubular roscado M18 x 1, comprimento de 80 mm. Montagem não embutida. A conexão de processo é mecânica; a ligação elétrica é feita pelo cabo integrado de 2 m.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação DC de 10...36 V e corrente de saída dentro do limite especificado.	✓	Corresponde à função de saída e à faixa elétrica indicadas para o sensor; confirme também a configuração da entrada do dispositivo receptor.
Entrada que exige sensor NPN ou contato normalmente fechado.	✗	O IG5401 tem saída PNP normalmente aberta.
Montagem em rosca M18 x 1, com instalação não embutida e alvo dentro do alcance nominal.	✓	A rosca e o tipo de montagem correspondem às características mecânicas declaradas.
Alimentação inferior a 10 V DC ou superior a 36 V DC.	✗	A alimentação declarada é de 10...36 V DC.
Aplicação que exige protocolo de comunicação, como IO-Link, conforme requisito do sistema.	✗	A ficha não especifica protocolo de comunicação; o produto é descrito com saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5401, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, não embutido, 300 Hz

Confirme que a aplicação requer sensor indutivo não embutido, saída PNP normalmente aberta e alimentação de 10...36 V DC.
Verifique o espaço disponível para o corpo M18 x 1 e o comprimento de 80 mm; consulte o desenho dimensional antes de fixar.
Instale o sensor respeitando a configuração não embutida e as distâncias requeridas pela montagem e pelo alvo; não presuma um espaçamento não especificado na ficha.
Faça a ligação conforme as cores indicadas: marrom em L+, azul em L- e preto na saída NO; confira a compatibilidade da entrada receptora.
Verifique que a carga ligada à saída respeita o limite de corrente constante de 250 mA e as condições elétricas do sistema.
Energize o circuito e verifique o chaveamento pelo LED amarelo de status; valide a detecção na distância real de operação.

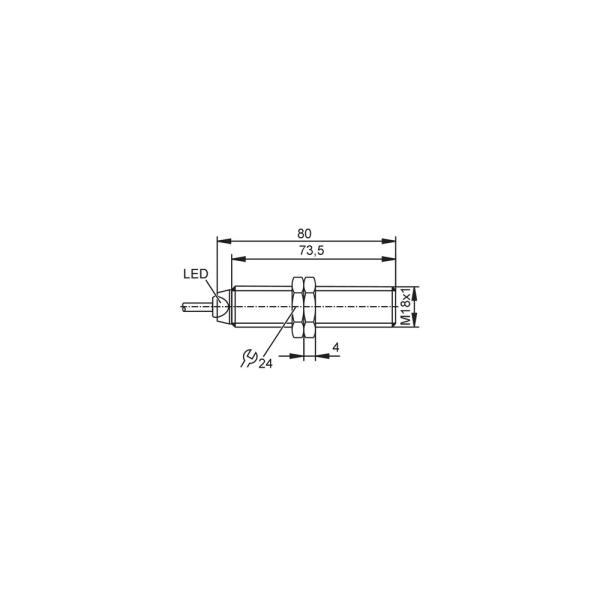

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação, conforme ficha técnica.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Possível incompatibilidade entre a saída PNP normalmente aberta do sensor e a entrada do controlador, ligação incorreta dos condutores ou alimentação fora da faixa.	Confira a configuração elétrica da entrada, identifique os fios marrom (L+), azul (L-) e preto (saída), e meça se a alimentação está entre 10 e 36 V DC.
O sensor não detecta o alvo na distância esperada.	Distância de trabalho excedida, montagem diferente da condição não embutida ou fator de correção do material do alvo.	Meça a distância entre sensor e alvo, confirme a montagem não embutida e considere os fatores de correção declarados para o material.
A saída comuta de forma instável ou intermitente.	Alvo operando próximo ao ponto de comutação, variação de distância ou condição de instalação fora da faixa efetiva.	Observe a distância durante a operação, confira a estabilidade mecânica e compare a posição com os dados de alcance, distância de trabalho e histerese.
O sensor não apresenta indicação de chaveamento.	Ausência de alimentação, polaridade ou fiação incorreta, ou ausência de condição de detecção.	Verifique a tensão DC, a identificação e continuidade dos três fios e a presença do alvo; observe o LED amarelo de status durante o teste.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG5401 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5401 e para que serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado à detecção de objetos por comutação. A ficha especifica montagem não embutida e alcance nominal de 8 mm.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. A conexão elétrica é feita pelo cabo PVC integrado de 2 m.

Posso ligar o IG5401 em uma entrada NPN ou normalmente fechada?

Não, a ficha identifica a saída como PNP normalmente aberta. Confirme que a entrada do equipamento receptor aceita esse tipo de saída antes de conectar.

Este modelo serve para montagem embutida?

Não; a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, procure uma versão cuja ficha declare essa condição.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação de 10...36 V DC, a ligação dos fios e a compatibilidade PNP da entrada receptora. Depois, teste a detecção na distância adequada e observe o LED amarelo.

A detecção está inconsistente; qual pode ser a causa?

Uma causa possível é o alvo operar fora da distância de trabalho ou apresentar fator de correção diferente do aço. Verifique o material, a distância e a estabilidade da posição antes de trocar o sensor.

Como decidir entre este sensor e outra versão?

Escolha o IG5401 quando forem necessários PNP normalmente aberto, montagem não embutida e alimentação de 10...36 V DC. Para uma entrada NPN, normalmente fechada ou montagem embutida, selecione uma versão que declare essas características.

Este produto é vendido como kit ou como peça avulsa?

A ficha indica uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de kit com outros componentes.

Como faço a ligação elétrica do IG5401?

Use o marrom para L+, o azul para L- e o preto para a saída normalmente aberta, conforme a identificação de fios da ficha. Desenergize o circuito durante a instalação e confirme os requisitos da entrada receptora.

Há informação de garantia ou procedência técnica nesta ficha?

A ficha técnica não informa condições de garantia ou procedência comercial. Para instalação e limites de operação, consulte o datasheet oficial IFM vinculado nesta página.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que realiza detecção por princípio indutivo, conforme o tipo de produto declarado. (Ref.: tipo de produto)

PNP

Tipo de saída de comutação identificado na ficha para conexão com entrada compatível. (Ref.: função elétrica PNP)

Normalmente aberta (NO)

Função de saída indicada como normalmente aberta. (Ref.: saída normalmente aberta)

Montagem não embutida

Configuração de instalação declarada para o corpo sensor; deve ser respeitada na seleção e montagem. (Ref.: tipo de montagem não embutido)

Símbolo usado na ficha para a distância real de comutação, com valor e tolerância declarados. (Ref.: distância real de comutação Sr = 8 ± 10 % mm)
