Sensor Indutivo IFM IG5399 PNP M18 5mm

IG5399 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 5mm Cabo 2m

Imagem meramente ilustrativa

R$ 662,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5399
EAN: 4021179110563
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IG5399 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 5mm Cabo 2m"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance nominal

5 mm, montagem embutida

Montagem mecânica

Rosca M18 x 1

Ligação

Cabo PVC de 2 m, 3 fios

Alimentação

10...36 V DC

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5399, PNP normalmente aberto, M18 x 1, alcance de detecção de 5 mm, cabo PVC de 2 m

O IFM IG5399 é um sensor indutivo para detectar objetos metálicos sem contato e fornecer um sinal de comutação. Possui saída PNP normalmente aberta, alcance nominal de 5 mm e instalação embutida em rosca M18 x 1. A conexão é feita por cabo PVC de 2 m, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	5 mm; montagem embutida
Rosca e dimensões	M18 x 1; comprimento de 80 mm
Conexão elétrica	Cabo PVC de 2 m, 3 fios
Alimentação	10...36 V DC
Frequência de comutação	500 Hz
Proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo com saída PNP normalmente aberta.
Aplicações com alimentação DC dentro da faixa especificada e montagem embutida em rosca M18 x 1.
Instalações cuja distância de detecção requerida seja compatível com o alcance nominal de 5 mm e com as condições do alvo.

⚠ Considere outro se precisa de:

Não selecione quando o controlador ou circuito exigir saída NPN, saída normalmente fechada ou sinal analógico; a ficha identifica saída PNP normalmente aberta.
Não selecione se a montagem exigir conexão por conector em vez do cabo fixo de 2 m indicado na ficha.
Não opere fora da alimentação de 10...36 V DC ou da temperatura ambiente de -25...80 °C especificadas.

APLICAÇÕES E USO

Aplicação indicada pelos dados técnicos: detecção indutiva de alvos metálicos em montagem embutida, quando a distância, o tipo de saída, a alimentação e as condições ambientais estiverem dentro dos valores especificados.
Possibilidade de uso: monitoramento de presença ou posição de peças metálicas em máquinas e equipamentos com entrada compatível com saída PNP normalmente aberta. A aplicação específica deve ser validada considerando material do alvo, fator de correção e distância de trabalho.
Não há informação na ficha sobre uma aplicação de máquina específica, protocolo de comunicação ou uso com alvos não metálicos. O sensor não deve ser tratado como dispositivo de medição analógica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5399, PNP normalmente aberto, M18 x 1, alcance de detecção de 5 mm, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG5399 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, alcance nominal de 5 mm, montagem embutida M18 x 1 e ligação por cabo de 2 m.

Verifique outra configuração quando

O circuito de entrada exigir NPN ou contato normalmente fechado, a instalação exigir conector ou a distância necessária exceder o alcance indicado. Confirme também alimentação, espaço para o corpo de 80 mm e condições ambientais antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha do produto.
Modelo	IG5399	Identificação do produto IFM.
Part number do anúncio	IG5399	Código informado nos dados básicos do anúncio.
Part number do catálogo	IG-3005-BPKG	Código presente no conjunto de dados do catálogo; confirme a identificação ao solicitar.
GTIN	4021179110563	Identificador comercial informado para o produto.
Marca	IFM	Marca informada no anúncio.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Consumo informado na ficha.
Classe de proteção	II	Classe elétrica indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim; por impulso	Tipo de proteção informado para a saída.
EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 emissão classe B	Valores e referências normativas listados nos dados do produto.

Saídas e comutação
Saída de comutação	PNP	Tipo de saída informado.
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação DC	500 Hz	Frequência de comutação especificada para operação DC.
Intensidade de corrente máxima constante da saída de comutação DC	250 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.

Detecção e tolerâncias
Alcance de detecção	5 mm	Alcance nominal especificado para montagem embutida.
Distância de trabalho	0...4,05 mm	Faixa de trabalho indicada nos dados do produto.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Histerese	1...15 % de Sr	Faixa expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material indicados na ficha; o alcance efetivo depende do material detectado.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Conexão fixa indicada no anúncio.
Configuração do cabo	3 x 0,5 mm²	Número e seção dos condutores informados nos dados do produto.
Número de fios	3	Configuração elétrica indicada na ficha.

Condições ambientais e confiabilidade
Grau de proteção	IP 67	Grau de proteção indicado para o produto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
MTTF	1884 anos	Valor informado nos dados do catálogo; não representa garantia nem vida útil garantida.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de montagem roscada especificada.
Dimensões	M18 x 1 / L = 80 mm	Diâmetro e comprimento informados.
Tipo de montagem	Embutido	Configuração de montagem indicada para o alcance informado.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada na ficha.
Material do invólucro	PBT laranja	Material informado para o invólucro.
Material das porcas de fixação	PA 6.6 preto	Material informado para as porcas.
Peso	125,7 g	Peso listado nos dados do catálogo.
NCM	8536.50.90	Código fiscal informado no conjunto de dados.

Displays e elementos de operação
Indicador de estado	1 LED amarelo	Indicação visual do status de chaveamento informada na ficha.

COMPATIBILIDADE

Comunicação

• Saída discreta PNP normalmente aberta; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,5 mm²; alimentação de 10...36 V DC. Saída de comutação PNP, normalmente aberta. A corrente máxima constante da saída DC é 250 mA; queda de tensão máxima da saída DC: 2,5 V.

Processo Detecção indutiva sem contato; montagem mecânica roscada M18 x 1, embutida. Não há conexão de processo com fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...36 V DC; confirme também os limites de corrente e queda de tensão da saída.
Entrada que exige saída NPN ou normalmente fechada	✗	A saída indicada para este modelo é PNP normalmente aberta.
Instalação que aceita rosca M18 x 1, montagem embutida e cabo fixo de 2 m	✓	Essas características correspondem à montagem e à conexão informadas para o produto.
Instalação que requer conector elétrico destacável	✗	A ficha informa cabo PVC de 2 m; não informa conector destacável.
Uso fora de -25...80 °C ou com alimentação fora de 10...36 V DC	✗	Essas condições ficam fora dos limites especificados na ficha.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5399, PNP normalmente aberto, M18 x 1, alcance de detecção de 5 mm, cabo PVC de 2 m

Confirme que a alimentação disponível está dentro de 10...36 V DC e que a entrada do equipamento aceita sinal PNP normalmente aberto.
Verifique no desenho dimensional o espaço disponível para a rosca M18 x 1 e o comprimento de 80 mm.
Instale o sensor embutido conforme a configuração indicada e fixe-o mecanicamente sem danificar o corpo ou o cabo.
Posicione o alvo metálico considerando o alcance de detecção e os fatores de correção do material informado na ficha.
Conecte os três condutores conforme o diagrama elétrico oficial do fabricante; a ficha fornecida não especifica cores ou pinagem, portanto não as presuma.
Energize o circuito e verifique a comutação pelo LED amarelo e pela entrada conectada; respeite os limites elétricos da saída.

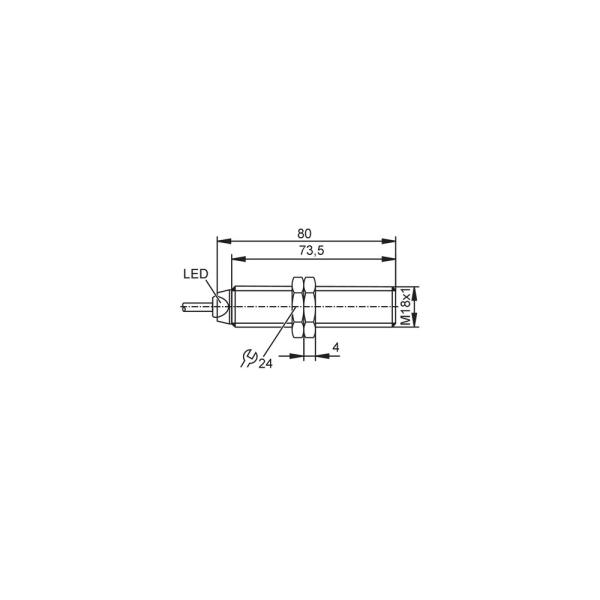

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação.	Alimentação fora da faixa, ligação incompatível com entrada PNP ou conexão elétrica incorreta.	Meça a alimentação nos terminais e confirme, no esquema do fabricante, a ligação dos três fios e a compatibilidade da entrada com PNP normalmente aberto.
O sensor não detecta o alvo na posição prevista.	Distância de trabalho excessiva ou alcance efetivo reduzido pelo material do alvo.	Meça a distância entre a face ativa e o alvo e compare-a com a faixa de trabalho e o fator de correção do material na ficha.
O estado de saída muda de forma irregular.	Alvo posicionado próximo ao ponto de comutação ou instalação com condições de montagem diferentes das especificadas.	Observe o LED de estado e teste o alvo em posição estável dentro da distância de trabalho indicada, verificando a montagem embutida.
A saída deixa de operar após uma falha elétrica.	Possível sobrecarga, curto-circuito ou polaridade incorreta no circuito conectado.	Desenergize o circuito, inspecione a ligação e a carga, confirme que a corrente constante não excede 250 mA e verifique a polaridade antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5399 (PT-BR) (Datasheet) Desenho em escala IFM IG5399 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5399 e para quem ele serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado a detectar objetos metálicos sem contato. Serve para instalações cuja entrada elétrica, montagem e condições de operação sejam compatíveis com as especificações do modelo.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. O sensor possui cabo PVC de 2 m; não há indicação de outros acessórios incluídos.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: o IG5399 tem saída PNP normalmente aberta. Confirme o tipo de entrada do controlador antes da ligação.

Ele pode ser usado com alimentação AC ou fora da faixa especificada?

A ficha especifica corrente DC e tensão de operação de 10...36 V DC. Não use alimentação AC nem presuma operação fora dessa faixa.

O LED acende, mas o controlador não recebe o sinal; o que verifico?

Verifique a compatibilidade da entrada com PNP normalmente aberta, a alimentação e a ligação dos condutores. Consulte o diagrama oficial para confirmar a pinagem, pois as cores não estão especificadas nos dados fornecidos.

O sensor não detecta uma peça metálica; preciso trocar o produto?

Antes de trocar, confira a distância de trabalho e o material do alvo, que altera o alcance efetivo conforme o fator de correção informado. Verifique também a montagem embutida e se o LED muda de estado durante o teste.

É melhor comprar o sensor com cabo ou uma versão com conector?

Este modelo é fornecido com cabo PVC fixo de 2 m. Se a instalação exigir conexão destacável, selecione uma versão cuja ficha especifique conector; essa característica não é indicada para o IG5399.

Devo escolher o IG5399 ou um sensor com outro alcance?

Escolha o IG5399 quando a aplicação aceitar detecção indutiva embutida com alcance nominal de 5 mm e saída PNP normalmente aberta. Se a distância necessária, a saída ou a conexão forem diferentes, compare com a ficha de outro modelo.

Como instalar e conferir o funcionamento do sensor?

Monte-o na rosca M18 x 1 conforme a configuração embutida e conecte-o à alimentação e entrada compatíveis. Após conferir a ligação pelo diagrama oficial, use o LED amarelo para observar o estado de chaveamento.

Posso usar o sensor em ambiente com temperatura acima de 80 °C?

Não: a faixa de temperatura ambiente especificada termina em 80 °C. Para condições fora desse limite, consulte o fabricante e selecione um modelo com faixa ambiental adequada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo, sem contato mecânico direto. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação indicado para conexão a uma entrada compatível com sinal PNP. (Ref.: saída de comutação: PNP)

Normalmente aberta

Função de saída indicada como aberta no estado normal e comutável quando ocorre a detecção, conforme a configuração especificada. (Ref.: função de saída: normalmente aberta)

Montagem embutida

Configuração de instalação indicada para o sensor e considerada na especificação de alcance. (Ref.: tipo de montagem: embutido)

Símbolo usado na ficha para a distância real de comutação, expressa neste produto como 5 ± 10 %. (Ref.: distância real de comutação Sr)
