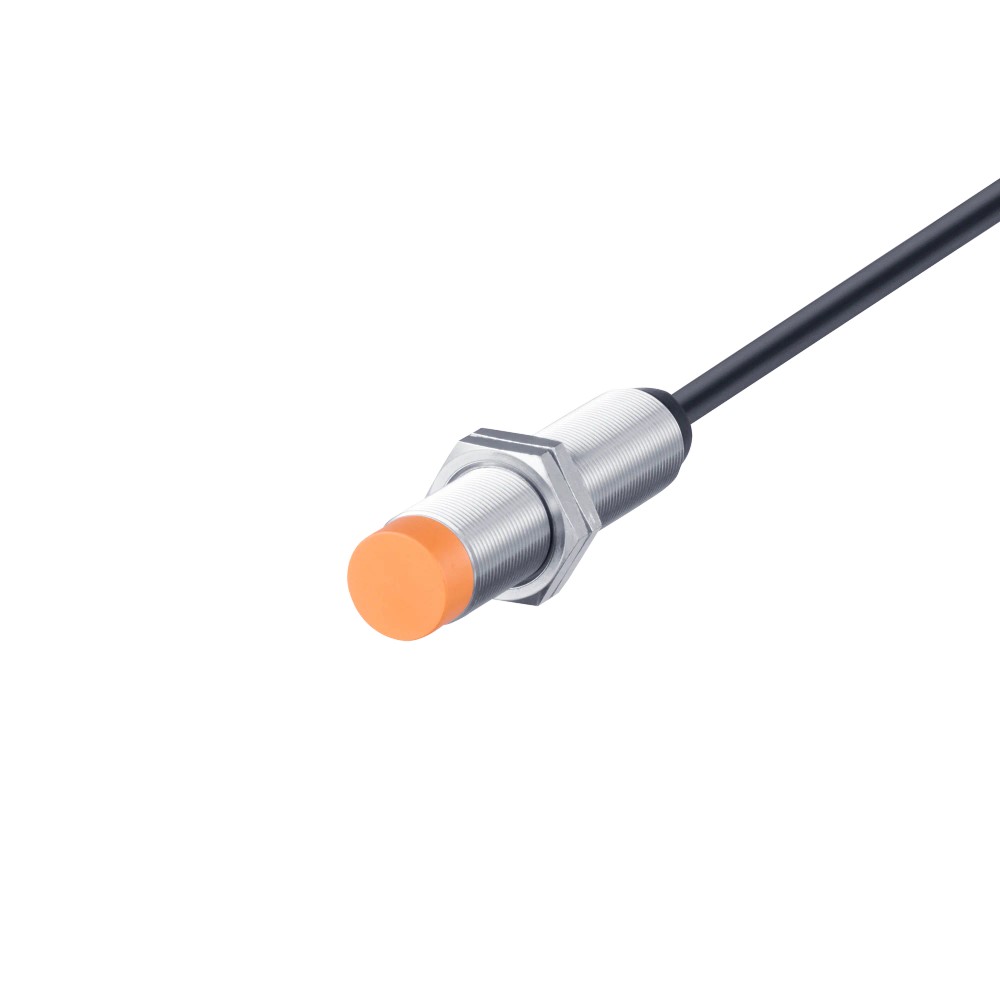

Sensor Indutivo IFM IG5398 M18 PNP 8mm

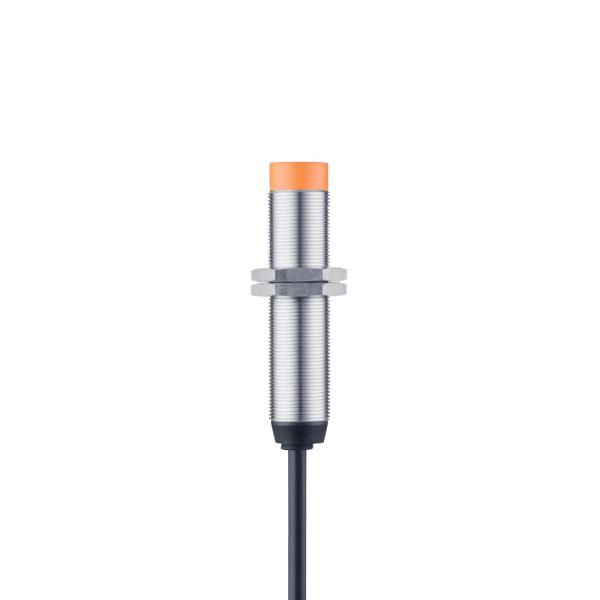

Pré-visualizar: IG5398 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA

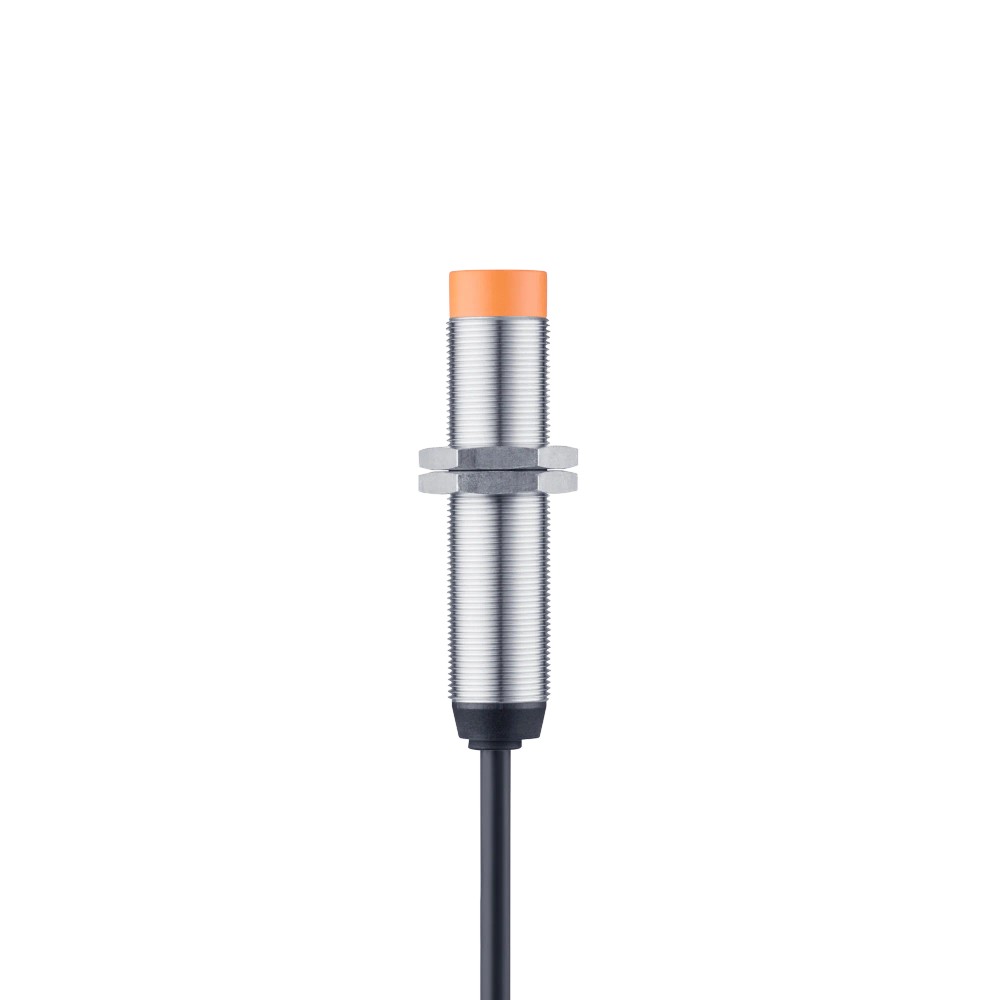

IG5398 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA

Imagem meramente ilustrativa

R$ 682,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5398
EAN: 4021179110556
NCM do produto: 85365090

Destaques do Produto Saída PNP,...mais

Fechar menu

Saiba mais sobre: "IG5398 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA"

Destaques do Produto

Saída

PNP, normalmente aberta

Alcance nominal

8 mm

Tipo de montagem

Não embutido

Alimentação DC

10 a 36 V

Conexão elétrica

Cabo PVC de 2 m, 3 fios

Fixação

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

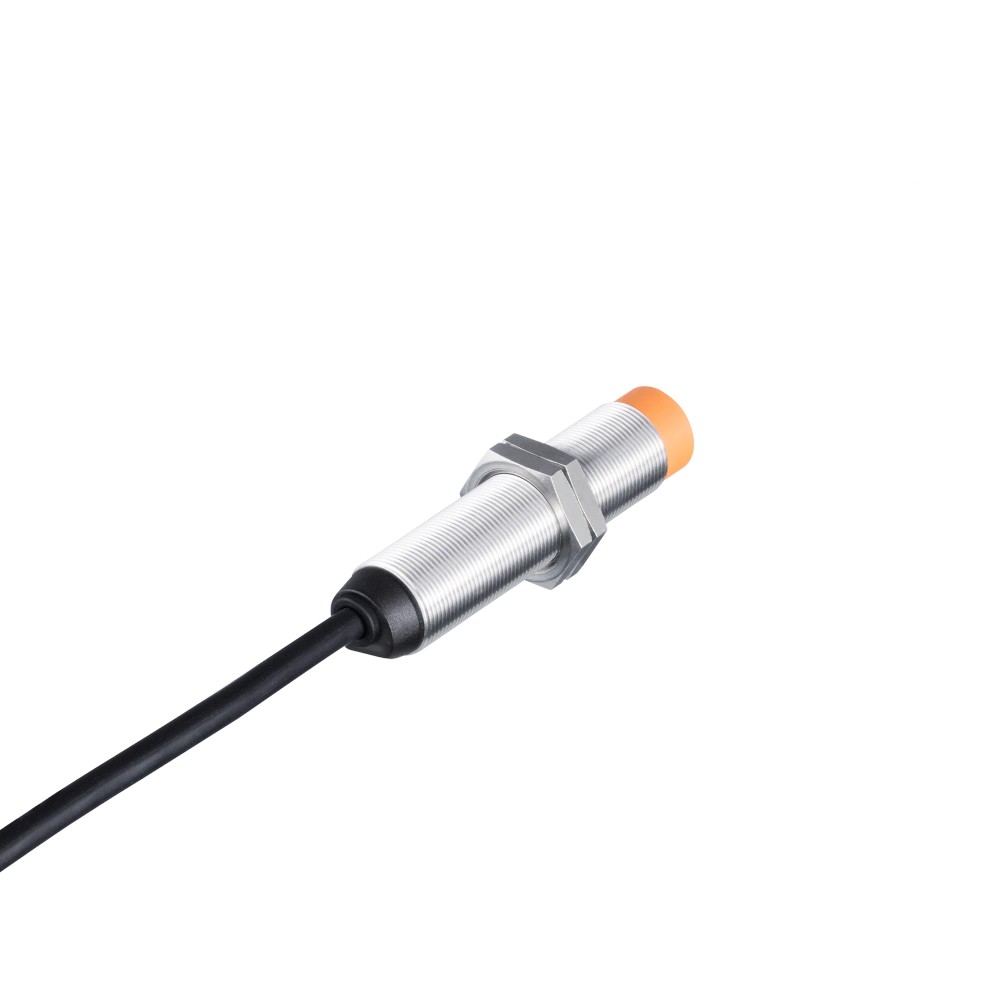

Sobre o Sensor Indutivo IFM IG5398, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo de 2 m

O IFM IG5398 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e construção não embutida. Opera com alimentação de 10 a 36 V DC e conexão por cabo de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5398
Alcance de detecção	8 mm
Montagem	Não embutido
Saída	PNP normalmente aberto
Alimentação	10 a 36 V DC
Conexão	Cabo PVC de 2 m, 3 fios
Rosca e comprimento	M18 x 1; comprimento de 80 mm
Grau de proteção	IP 67
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em máquinas e sistemas de automação, quando a saída requerida for PNP normalmente aberta.
Instalações que aceitem sensor cilíndrico roscado M18 x 1, montagem não embutida e alimentação de 10 a 36 V DC.
Ambientes compatíveis com a faixa de temperatura ambiente indicada e com o grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, normalmente fechada ou sinal analógico; esta ficha especifica saída PNP normalmente aberta.
Instalações que não aceitem montagem não embutida ou que necessitem de alcance superior ao especificado.
Aplicações fora da faixa de alimentação ou temperatura ambiente especificadas.

APLICAÇÕES E USO

Aplicação comprovada pela função do produto: detecção indutiva de objetos em sistemas de automação, com saída PNP normalmente aberta.
Possibilidade de uso em máquinas com entrada de controlador compatível com PNP e condições elétricas, mecânicas e ambientais dentro dos limites especificados; confirme o material e a distância do alvo considerando os fatores de correção.
Não há, na ficha fornecida, uma lista de máquinas ou processos específicos homologados para este modelo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5398, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo de 2 m, verifique estes pontos:

Escolha o IG5398

Quando a aplicação requer detecção indutiva, saída PNP normalmente aberta, montagem não embutida e alcance nominal de 8 mm. Confirme também a compatibilidade da entrada do controlador com PNP e com a faixa de alimentação DC indicada.

Avalie outra versão

Procure uma variante diferente se o circuito exigir saída NPN, normalmente fechada, outro tipo de sinal, montagem embutida ou conexão diferente do cabo de 2 m. A ficha deste modelo não especifica essas variantes.

Confira o alvo e a distância

O alcance nominal informado é 8 mm; a distância de trabalho indicada é de 0 a 6,5 mm. Verifique o material e a posição do alvo conforme os dados de correção do fabricante antes de definir a distância de instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo e SKU	IG5398	Identificação do produto.
GTIN	4021179110556	Código de identificação comercial.
Part number do anúncio	IG5398	Código informado nos dados prioritários do anúncio.
Part number no catálogo associado	IGA3008-BPKG	Identificação apresentada no conjunto de dados de catálogo associado ao GTIN.

Detecção e montagem
Alcance de detecção	8 mm	Valor nominal informado para o sensor.
Distância real de comutação Sr	8 ± 10 % mm	Faixa de variação indicada para a distância real de comutação.
Distância de trabalho	0 a 6,5 mm	Intervalo de trabalho indicado na ficha.
Tipo de montagem	Não embutido	Condição de instalação especificada para o sensor.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção indicados conforme o material do alvo.
Forma construtiva	Roscado	Formato do invólucro.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 36 V DC	Faixa de alimentação indicada.
Consumo de corrente	15 mA	Valor de consumo informado.
Função elétrica	PNP	Tipo elétrico da saída de comutação.
Função de saída	Normalmente aberta	Estado funcional de saída especificado.
Número de fios	3	Configuração de condutores indicada.
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,5 mm²	Tipo, comprimento e seção dos condutores informados.
Corrente máxima contínua da saída	250 mA	Limite de corrente contínua indicado para a saída de comutação DC.
Queda de tensão máxima na saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Proteção especificada; a versão é descrita como por impulso.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação indicada para DC.
Histerese	1 a 15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação especificada em relação a Sr.

Indicação de estado
Indicador de estado de comutação	1 LED amarelo	Indicação visual do estado de comutação.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente indicada.
Grau de proteção	IP 67	Grau de proteção especificado para o produto.
Classe de proteção	II	Classificação de proteção elétrica informada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC listados nos dados do produto.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Dimensões	M18 x 1; comprimento de 80 mm	Dimensão construtiva indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; tampas: PC; porcas de fixação: latão revestido com bronze branco	Materiais especificados para os componentes do sensor.
Peso	159,9 g	Peso informado no conjunto de dados do catálogo.
Acessórios incluídos	2 porcas de fixação	Itens indicados como incluídos.

Dados complementares
MTTF	1853 anos	Valor de MTTF informado no conjunto de dados; não representa uma garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Código fiscal informado para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Alimentação DC de 10 a 36 V, saída de comutação PNP normalmente aberta, conexão por cabo PVC de 2 m com 3 fios de 0,5 mm². Corrente máxima contínua da saída: 250 mA. A ficha não informa protocolo de comunicação.

Processo Não há conexão de processo indicada na ficha. Para montagem mecânica, o sensor tem invólucro roscado M18 x 1 e é especificado como não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto, respeitando os limites elétricos informados	✓	A ficha especifica saída PNP normalmente aberta, alimentação de 10 a 36 V DC e corrente máxima contínua de saída de 250 mA.
Entrada que exige saída NPN ou normalmente fechada	✗	A versão IG5398 está especificada com saída PNP normalmente aberta.
Instalação que requer montagem embutida	✗	O modelo é identificado como não embutido.
Montagem mecânica em suporte compatível com rosca M18 x 1	✓	A designação de rosca indicada para o sensor é M18 x 1; a compatibilidade elétrica deve ser verificada separadamente.
Uso com protocolo de comunicação industrial	✗	A ficha não especifica protocolo de comunicação; o produto é descrito com saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5398, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo de 2 m

Confirme que a entrada do equipamento receptor aceita saída PNP normalmente aberta e que a alimentação está entre 10 e 36 V DC.
Verifique se o suporte aceita a rosca M18 x 1 e se a instalação atende à condição não embutida do sensor.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho indicada e considerando o material do objeto.
Fixe o sensor com as porcas incluídas, sem aplicar torque não especificado na documentação disponível.
Conecte o cabo de 3 fios conforme o diagrama elétrico oficial do fabricante; não atribua cores aos condutores sem consultar esse documento.
Após energizar, verifique o LED amarelo e confirme a comutação na entrada do controlador durante a passagem do alvo.

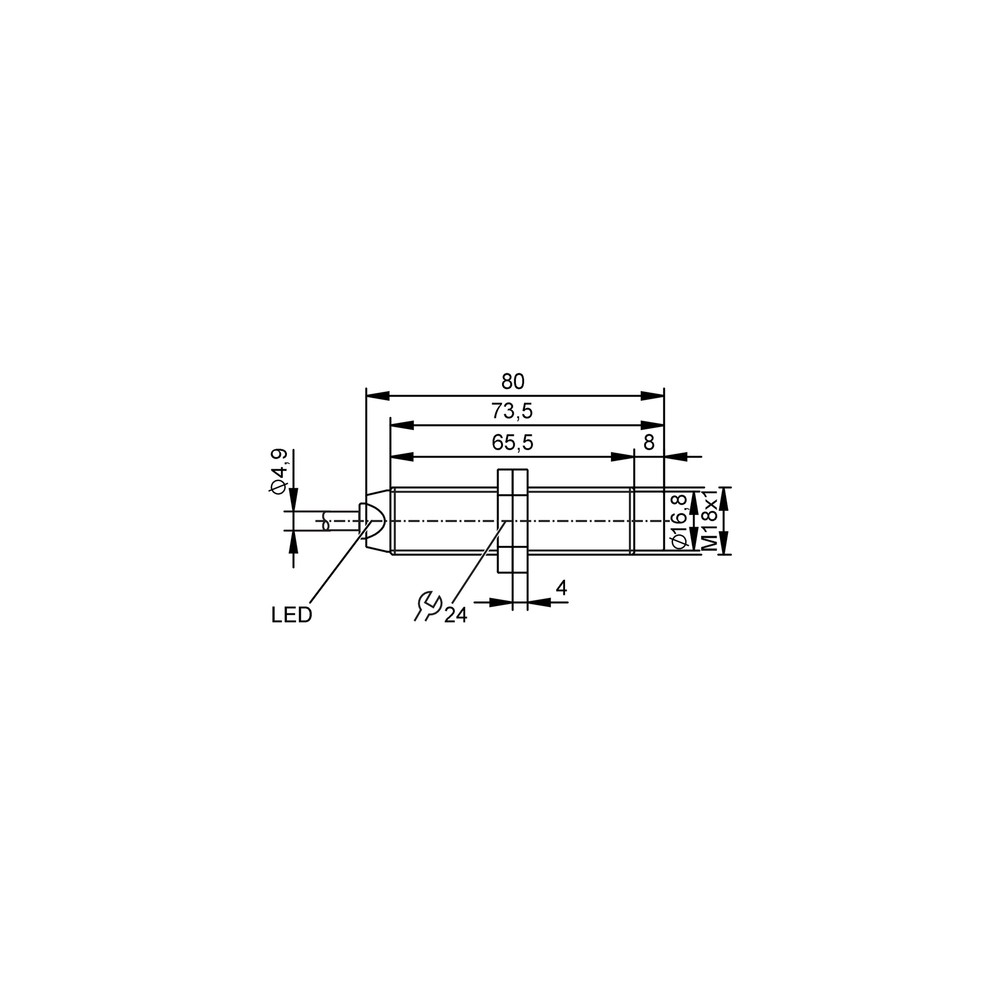

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Pode haver incompatibilidade entre a saída PNP normalmente aberta e a entrada utilizada, alimentação fora da faixa especificada ou ligação incorreta.	Confira o tipo de entrada do controlador, meça a alimentação nos terminais e valide a ligação pelo esquema oficial do fabricante.
A comutação ocorre a uma distância menor que a esperada.	O alcance efetivo pode ser influenciado pelo material do alvo e pela distância de instalação.	Compare o material do alvo com os fatores de correção informados e confira a posição dentro da distância de trabalho especificada.
A saída permanece ativa ou inativa durante a verificação.	A função de saída normalmente aberta pode não corresponder à lógica esperada pelo circuito, ou pode haver falha de alimentação ou conexão.	Confirme a lógica esperada na entrada, verifique alimentação e conexões e observe o LED amarelo durante a aproximação do alvo.
O sensor apresenta aquecimento ou a saída deixa de operar após uma falha de carga.	A corrente conectada pode exceder o limite especificado ou pode haver curto-circuito na instalação.	Desenergize o circuito e verifique a corrente da carga, o cabeamento e a ocorrência de curto antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5398 (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5398 e para que serve?

É um sensor indutivo para detecção de objetos, com saída PNP normalmente aberta. A ficha indica alcance nominal de 8 mm e montagem não embutida.

O IG5398 funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. A entrada do CLP deve ser compatível com sinal PNP normalmente aberto e respeitar os limites elétricos do sensor.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação como acessórios incluídos. A conexão elétrica do sensor é feita por cabo PVC de 2 m.

Esse modelo serve para uma entrada que exige sensor NPN?

Não, a saída especificada para o IG5398 é PNP normalmente aberta. Para uma entrada que exija NPN, verifique uma versão com essa saída.

Posso instalar o IG5398 embutido em uma peça metálica?

A ficha identifica este modelo como não embutido. Não o selecione para uma instalação que exija montagem embutida.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Confira a alimentação, a ligação e a compatibilidade PNP da entrada do controlador. Verifique também a distância e o material do alvo, que afetam a detecção conforme os fatores de correção indicados.

O LED não acende quando o alvo se aproxima; isso significa que o sensor está queimado?

Não necessariamente. Verifique primeiro a alimentação dentro da faixa especificada, a conexão elétrica e a posição do alvo; a ficha não permite concluir a causa apenas pelo LED.

Devo comprar este modelo ou procurar uma versão com conector?

Escolha o IG5398 se o cabo PVC de 2 m atender à instalação. Se for necessário conector ou outro comprimento de cabo, a ficha deste modelo não confirma essas opções; consulte a documentação do fabricante para selecionar outra versão.

Como faço a instalação mecânica do IG5398?

Use o encaixe roscado M18 x 1 e instale-o na condição não embutida especificada. Consulte o desenho dimensional e o datasheet antes de definir suporte e posicionamento.

Como confirmo a ligação dos três fios?

Consulte o esquema elétrico oficial do fabricante antes de ligar os condutores. A ficha informa cabo de três fios, mas as informações fornecidas aqui não detalham as cores nem a pinagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica detecção de objetos.

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: saída PNP)

Normalmente aberta

Função de saída indicada para o produto. (Ref.: função de saída normalmente aberta)

Alcance de detecção

Distância nominal indicada para a detecção pelo sensor. (Ref.: 8 mm)

IP 67

Grau de proteção declarado para o produto; consulte o datasheet para as condições e definições aplicáveis. (Ref.: grau de proteção IP 67)
