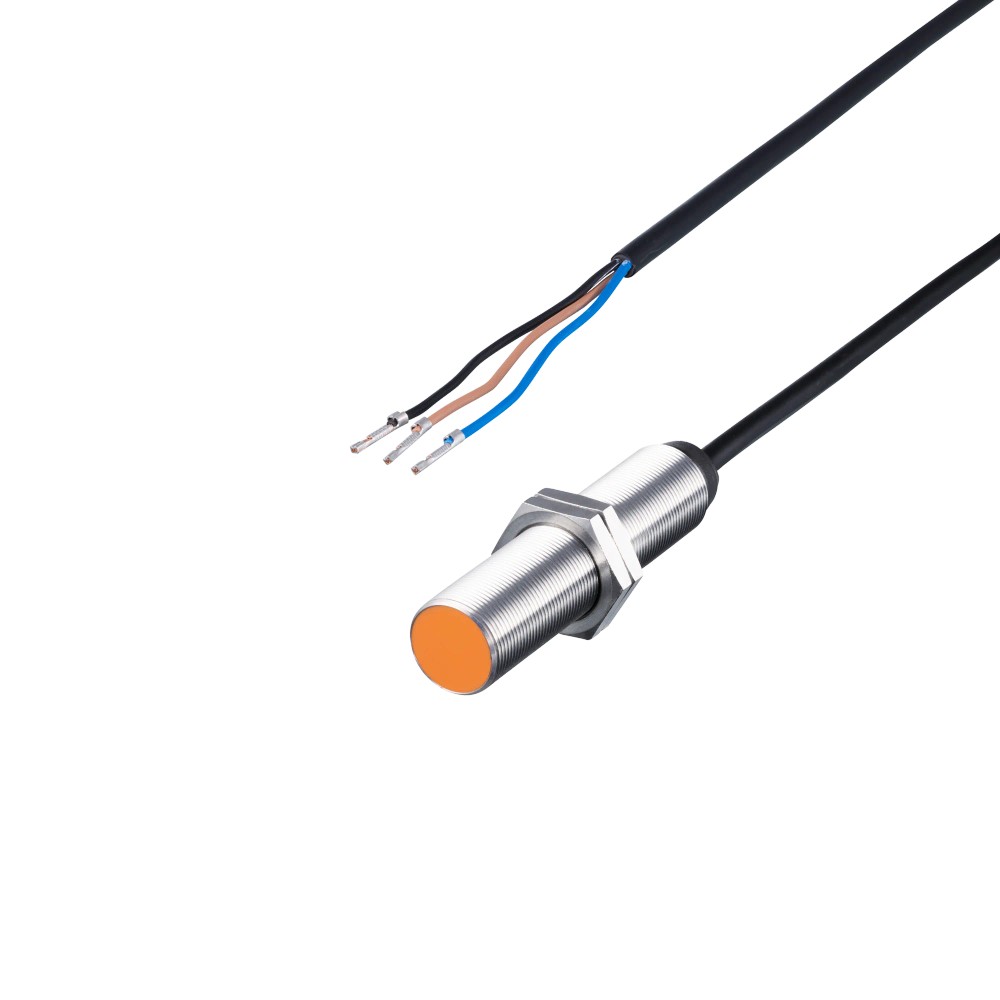

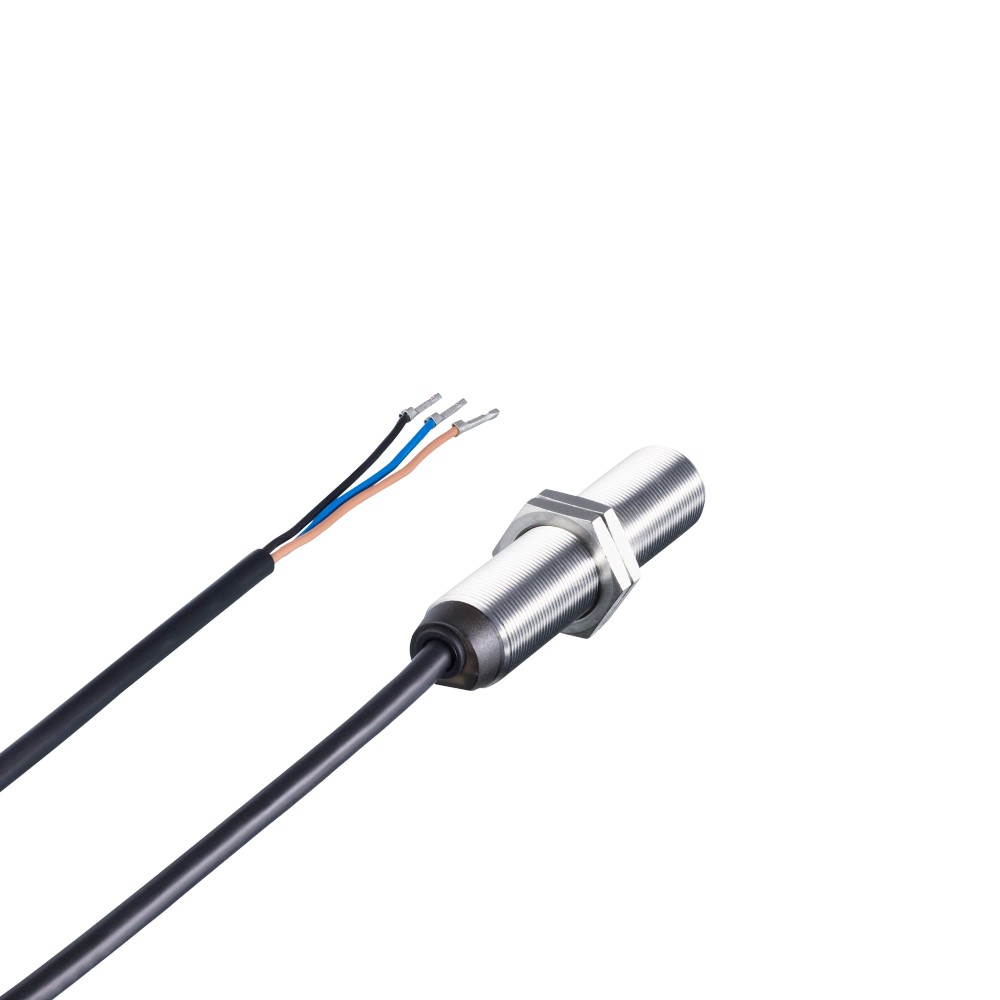

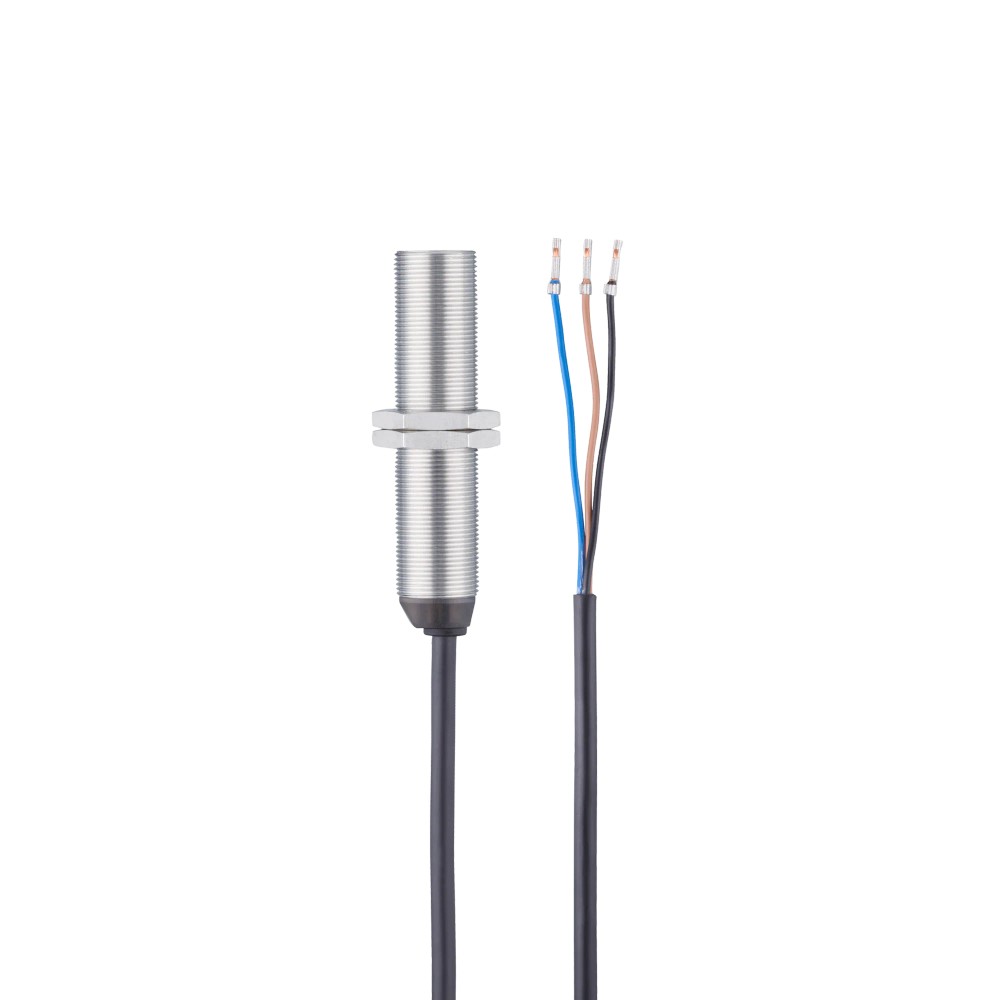

Sensor Indutivo IFM IG5397 M18 5mm PNP NA

Pré-visualizar: IG5397 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA

IG5397 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA

Imagem meramente ilustrativa

R$ 682,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5397
EAN: 4021179110549
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "IG5397 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA"

Destaques do Produto

Tipo de detecção

Indutiva

Distância nominal

5 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...36 V DC

Conexão

Cabo PVC de 2 m, 3 fios

Montagem

Roscada M18 x 1, embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5397 M18, alcance de detecção de 5 mm, PNP normalmente aberto

O IFM IG5397 é um sensor indutivo para detectar objetos metálicos sem contato. Possui formato roscado M18 x 1, montagem embutida e distância nominal de detecção de 5 mm. Sua saída é PNP normalmente aberta, com cabo PVC de 2 m e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M18 x 1; L = 80 mm
Alcance de detecção	5 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	Cabo PVC de 2 m; 3 fios de 0,5 mm²
Grau de proteção	IP 67
Frequência de comutação	500 Hz
Temperatura ambiente	-25...80 °C
Proteções elétricas	Curto-circuito, sobrecarga e inversão de polaridade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo M18 embutido, saída PNP normalmente aberta e alimentação de 10...36 V DC.
Aplicações cujo controlador ou entrada de sinal seja compatível com saída PNP e corrente contínua de até 250 mA na saída de comutação.
Instalações em que o cabo de 2 m seja suficiente e as condições ambientais estejam dentro de -25...80 °C e do grau IP 67.

⚠ Considere outro se precisa de:

Não selecione quando o circuito exigir saída normalmente fechada ou NPN; a saída especificada é PNP normalmente aberta.
Não selecione se a alimentação disponível estiver fora de 10...36 V DC ou se a entrada conectada não aceitar sinal PNP.
Não trate os 5 mm como distância garantida para qualquer metal: o fator de correção informado varia conforme o material do alvo.

APLICAÇÕES E USO

Uso em automação industrial para detectar a aproximação de objetos metálicos sem contato, quando a instalação aceita sensor indutivo embutido M18 e saída PNP normalmente aberta. A ficha técnica comprova as características elétricas e mecânicas; não especifica uma máquina ou aplicação final particular.
Em detecção de alvos de aço, aço inoxidável, latão, alumínio ou cobre, considere os fatores de correção informados — respectivamente 1, 0,7, 0,4, 0,3 e 0,2 — ao avaliar a distância útil; os 5 mm são o alcance nominal declarado.
Para uso em ambientes entre -25 e 80 °C, com grau de proteção IP 67 declarado. A adequação do conjunto depende da montagem e das condições efetivas de exposição.
A frequência de comutação de 500 Hz permite avaliar aplicações com eventos repetitivos até esse limite especificado; confirme que a dinâmica real e a entrada conectada são compatíveis.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5397 M18, alcance de detecção de 5 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IG5397

Quando a aplicação requer detecção indutiva, montagem embutida M18 x 1, alcance nominal de 5 mm, saída PNP normalmente aberta e alimentação DC entre 10 e 36 V.

Avalie outra configuração

Quando o sistema exigir lógica normalmente fechada ou NPN, outra distância nominal, outra forma de montagem ou conexão diferente do cabo PVC de 2 m. Compare os requisitos da entrada de controle e as condições de instalação com o datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Detecção de objetos por princípio indutivo.
Modelo	IG5397	Código do fabricante e referência do produto.
Marca	IFM	Fabricante informado para o produto.
Aplicação de detecção	Detecção de objetos metálicos	Princípio indutivo; o alcance depende do material do alvo.

Saídas
Função de saída	Normalmente aberta	Estado de saída informado para a comutação.
Tipo de saída	PNP	Saída de comutação DC; requer entrada compatível com PNP.
Frequência de comutação DC	500 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída de comutação DC	250 mA	Limite constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída em condução.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA	Valor informado para o consumo do sensor.
Classe de proteção	II	Classificação elétrica declarada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada para a saída; consulte o datasheet para condições de aplicação.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Alcance e desvios
Alcance de detecção	5 mm	Valor nominal informado para montagem embutida.
Distância de trabalho	0...4,05 mm	Faixa informada na ficha técnica.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância especificados.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar a distância efetiva.

Conexões e montagem
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,5 mm²	Cabo integrado com três condutores, conforme ficha.
Designação da rosca	M18 x 1	Dimensão mecânica de montagem.
Tipo de montagem	Embutido	Condição de instalação indicada para o sensor.
Dimensões	M18 x 1 / L = 80 mm	Dimensões nominais informadas.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; tampas: PC; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação especificada.
Grau de proteção	IP 67	Grau de proteção declarado; respeitar as condições de instalação e vedação do conjunto.

Displays e elementos de operação
Indicador de status	1 LED amarelo	Indica o status de chaveamento.

Compatibilidade eletromagnética
EN 61000-4-2 ESD	4 kV CD / 8 kV AD	Níveis declarados para descarga eletrostática.
EN 61000-4-3 HF irradiado	10 V/m	Nível declarado para imunidade a campo eletromagnético irradiado.
EN 61000-4-4 Burst	2 kV	Nível declarado para transientes elétricos rápidos.
EN 61000-4-6 AF com fio	10 V	Nível declarado para imunidade a perturbações conduzidas.
EN 55011	Classe B	Classificação declarada na ficha.

Dados adicionais
MTTF	1884 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.
Peso	163 g	Peso declarado no conjunto de dados técnicos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código de classificação informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto fornece saída de comutação discreta PNP normalmente aberta.

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,5 mm²; alimentação de 10...36 V DC. Saída PNP normalmente aberta, corrente contínua máxima de 250 mA e queda de tensão máxima de 2,5 V. Verifique a compatibilidade elétrica da entrada conectada e a corrente da carga.

Processo Conexão mecânica por corpo roscado M18 x 1; montagem embutida. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e carga dentro do limite de 250 mA	✓	A ficha especifica saída PNP NA e corrente máxima constante de 250 mA.
Circuito alimentado entre 10 e 36 V DC	✓	Essa é a faixa de tensão de operação informada.
Entrada que exige sinal NPN ou normalmente fechado	✗	A configuração informada é PNP normalmente aberta.
Alvo metálico com montagem embutida M18 e distância de detecção compatível com 5 mm nominais	✓	O produto tem montagem embutida e alcance nominal de 5 mm; o fator de correção depende do material do alvo.
Rede ou dispositivo que exige protocolo de comunicação digital	✗	A ficha informa saída de comutação PNP, sem protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5397 M18, alcance de detecção de 5 mm, PNP normalmente aberto

Confirme que o ponto de montagem aceita rosca M18 x 1 e instalação embutida; consulte o desenho dimensional antes de preparar o suporte.
Verifique que a alimentação disponível está entre 10 e 36 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Posicione o alvo e o sensor considerando o alcance nominal e o fator de correção correspondente ao material do alvo.
Fixe o sensor usando as porcas fornecidas, sem exceder as condições mecânicas indicadas pelo fabricante.
Conecte os três condutores do cabo conforme o esquema elétrico oficial do datasheet; não deduza cores ou pinagem sem consultar esse documento.
Energize o circuito e valide o chaveamento pela entrada de controle e pelo LED amarelo de status; confira a instalação e a proteção do conjunto.

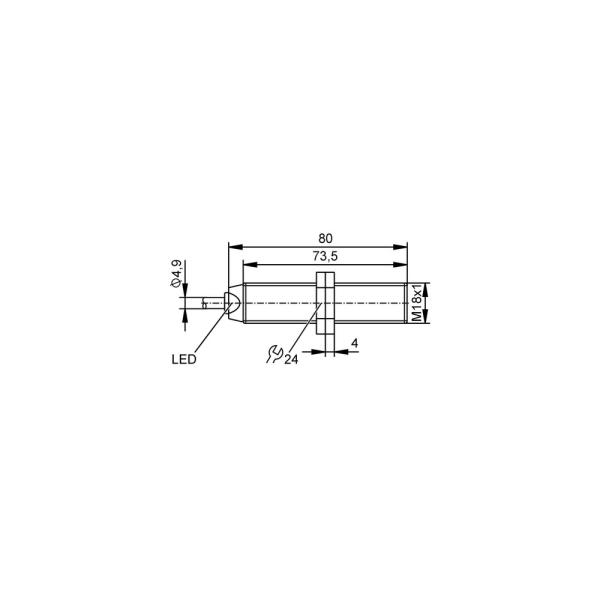

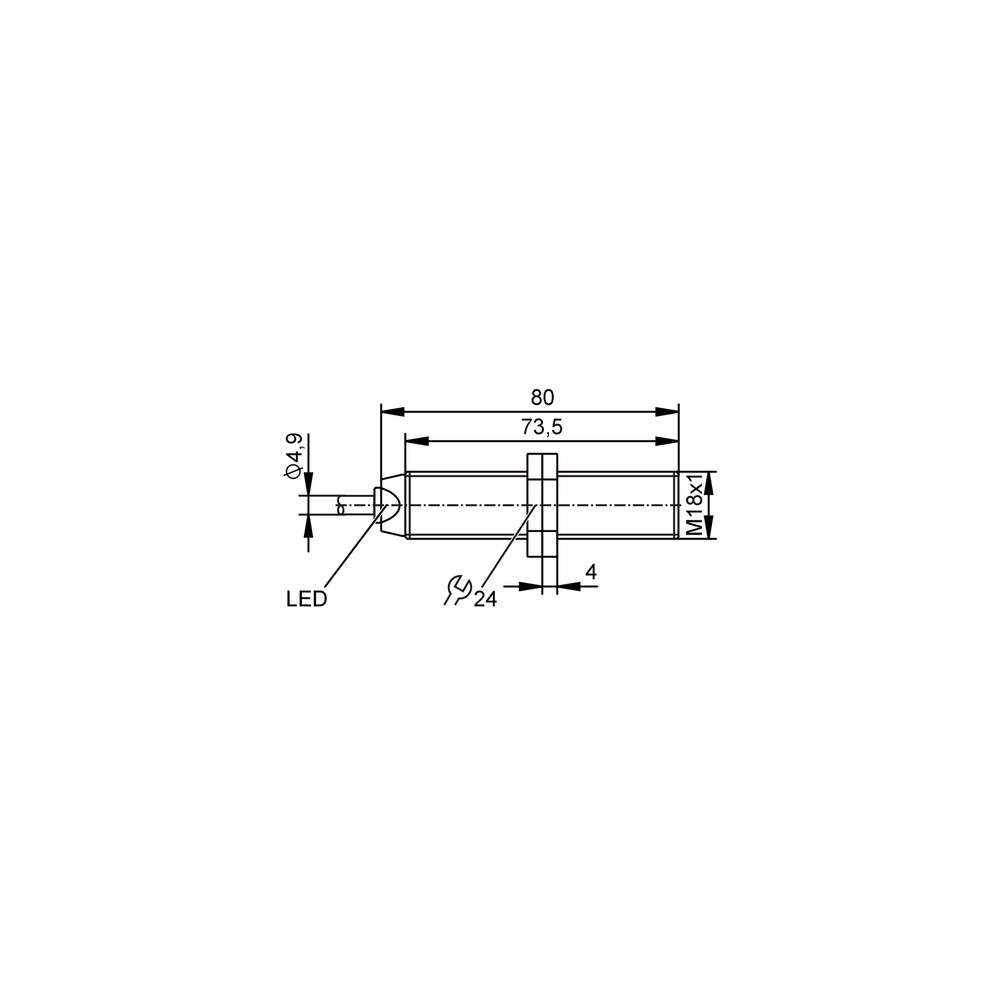

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou alvo posicionado além da distância efetiva.	Meça a alimentação e confirme que está entre 10 e 36 V DC; confira a lógica PNP NA e avalie a distância com o fator de correção do material do alvo.
A entrada de controle permanece acionada ou não muda para o estado esperado.	A entrada espera lógica NPN ou normalmente fechada, enquanto o sensor é PNP normalmente aberto.	Verifique a configuração elétrica exigida pela entrada e compare-a com a especificação PNP normalmente aberta do sensor.
A detecção ocorre a uma distância menor do que a esperada.	O alvo não é de aço ou o material apresenta fator de correção inferior a 1; também pode haver distância de montagem inadequada.	Identifique o material do alvo e aplique o fator de correção indicado; confira distância de trabalho e montagem embutida no datasheet.
O sinal de saída é instável ou a carga não opera corretamente.	Carga acima do limite especificado, alimentação inadequada ou conexão elétrica incorreta.	Confira a tensão de alimentação, a corrente da carga em relação ao máximo constante de 250 mA e o esquema de ligação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG5397 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5397 e para quem ele serve?

É um sensor indutivo para detecção sem contato de objetos metálicos. Serve a instalações que aceitem montagem embutida M18 e saída PNP normalmente aberta.

O sensor funciona com entrada NPN ou normalmente fechada?

Não conforme a configuração informada: sua saída é PNP normalmente aberta. Confirme que a entrada do controlador aceita essa lógica antes da compra.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios especificados.

Ele detecta qualquer material a 5 mm?

Não é possível afirmar isso: o alcance nominal é 5 mm e a ficha informa fatores de correção diferentes por material. Por exemplo, o fator é 1 para aço e 0,2 para cobre.

Posso usar o IG5397 em uma aplicação que exige saída normalmente fechada?

Não, a saída especificada é normalmente aberta. Para essa lógica, procure uma versão cuja ficha declare saída normalmente fechada.

Ele serve para detectar objetos não metálicos?

A ficha o identifica como sensor indutivo para detecção de objetos e não declara detecção de materiais não metálicos. Consulte o fabricante para validar um alvo específico.

O LED acende, mas o controlador não recebe o sinal: o que verifico?

Confira se a entrada aceita PNP normalmente aberta e se os condutores estão ligados conforme o esquema do datasheet. O LED amarelo indica o status de chaveamento, mas não confirma a compatibilidade da entrada.

O sensor não detecta o alvo na distância esperada; preciso trocar a peça?

Antes da troca, verifique o material do alvo, o fator de correção aplicável e a montagem embutida. Também confirme a alimentação entre 10 e 36 V DC.

Como escolho entre o IG5397 e um sensor com conector em vez de cabo?

Escolha o IG5397 quando o cabo PVC integrado de 2 m atender à instalação. Se for necessário outro tipo de conexão, compare com uma versão cuja ficha especifique essa conexão.

Quais cuidados são necessários para instalar o IG5397?

Confirme a rosca M18 x 1, a montagem embutida e a compatibilidade da entrada com PNP normalmente aberta. Use o datasheet do fabricante para a ligação dos condutores e o desenho dimensional para a instalação mecânica.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a aplicação informada é detecção de objetos metálicos.

PNP

Tipo de saída de comutação DC que deve ser compatibilizado com a entrada do dispositivo conectado.

Normalmente aberto (NA)

Configuração da saída indicada como normalmente aberta na ficha do produto.

Montagem embutida

Condição de instalação especificada para o sensor, relevante para sua montagem e alcance nominal.

Fator de correção

Coeficiente informado por material do alvo para considerar a variação do alcance em relação ao valor de referência.
