Sensor Indutivo IFM IG5347 M18 PNP 8mm 10m

IG5347 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 10m

Imagem meramente ilustrativa

R$ 764,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5347
EAN: 4021179110044
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG5347 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm 10m"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

8 mm

Função de Saída

PNP / Normalmente Aberto

Conexão

Cabo fixo 10m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5347 M18 PNP 8mm 10m

O Sensor Indutivo IFM IG5347 é um componente de automação robusto para detecção precisa de objetos metálicos sem contato físico. Possui invólucro M18, alcance de 8 mm e tecnologia PNP, sendo ideal para ambientes industriais exigentes. Operando com tensão de 10 a 36 V DC, este sensor garante alta confiabilidade com grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IG5347
Rosca	M18 x 1
Alcance	8 mm
Saída	PNP, NA
Conexão	Cabo 10 m
Proteção	IP 67
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com detecção de metais ferrosos
Linhas de montagem que exigem proteção IP67 contra umidade e poeira
Ambientes com necessidade de monitoramento de posição de longo alcance (8mm)

⚠ Considere outro se precisa de:

Locais com temperatura ambiente fora da faixa de -25 a 80 °C
Detecção de objetos não metálicos
Instalação em áreas com vibrações mecânicas extremas sem suporte adequado

APLICAÇÕES E USO

Detecção de presença em esteiras transportadoras metálicas
Monitoramento de fim de curso em máquinas operatrizes
Posicionamento de componentes em linhas de automação

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5347 M18 PNP 8mm 10m, verifique estes pontos:

Quando escolher o IG5347

Indicado quando sua aplicação exige um sensor M18 não embutido com alcance de 8 mm e conexão direta por cabo de 10 metros para evitar emendas ou uso de conectores em locais úmidos.

Quando buscar alternativas

Busque modelos diferentes se precisar de detecção embutida (face nivelada), se o ambiente exigir conectores rápidos M12, ou se o alcance necessário for inferior ou superior a 8 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Sensor indutivo	Classificação funcional
Forma construtiva	M18 x 1	Dimensões físicas e rosca

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação
Tipo de saída	PNP	Protocolo de comutação
Consumo de corrente	< 15 mA	Eficiência energética

Desempenho
Alcance de detecção	8 mm	Valor nominal
Histerese	1...15 % de Sr	Desvio aceitável
Frequência de comutação	300 Hz	Limite de velocidade de detecção

COMPATIBILIDADE

Comunicação

• Digital Standard (PNP)

Conexões

Elétrica Cabo fixo 10 metros PVC

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com alta umidade	✓	Proteção IP67 garante integridade em ambientes úmidos.
Detecção de objetos não metálicos	✗	O princípio indutivo requer condutividade metálica.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5347 M18 PNP 8mm 10m

Verifique se a tensão de alimentação está na faixa de 10-36V DC.
Prepare o local de instalação garantindo que não haja metais circundantes que interfiram no campo (instalação não embutida).
Rosqueie o sensor no suporte utilizando as porcas de fixação fornecidas.
Ajuste a posição do sensor garantindo que o objeto passe a uma distância máxima de 6,5 mm da face ativa.
Conecte os fios conforme o diagrama de ligação (3 fios).
Verifique o acendimento do LED amarelo ao aproximar o objeto metálico.

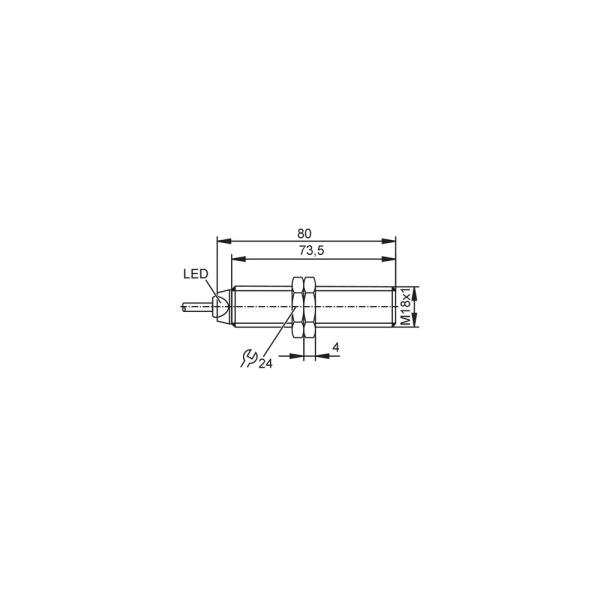

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não ativa a saída	Objeto metálico fora do alcance de 8mm ou desalinhado	Verificar distância entre o objeto e a face ativa
LED de status não acende	Falha na conexão elétrica (cabo rompido ou curto)	Testar continuidade do cabo de 10m
Saída desliga intermitentemente	Sobrecorrente na carga	Verificar se a corrente da carga excede 250mA
Comutação errática	Interferência eletromagnética (EMC)	Verificar isolamento dos cabos contra fontes de ruído

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IG5347 (Datasheet) Desenho Técnico M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG5347 e para que serve?

O sensor indutivo IG5347 é um dispositivo de detecção de proximidade projetado para monitorar a presença de objetos metálicos sem contato físico, operando com tecnologia PNP normalmente aberto.

O que acompanha o produto na embalagem?

O produto inclui o sensor com cabo de 10 metros integrado e duas porcas de fixação para instalação mecânica.

Este sensor pode detectar objetos não metálicos?

Este modelo não é adequado para detecção de materiais não metálicos, como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da condutividade elétrica do alvo.

Existe alguma limitação de aplicação para este sensor?

Não utilize este sensor em aplicações que exijam detecção de objetos metálicos a uma distância superior a 8 mm ou onde o ambiente exceda as temperaturas de -25 a 80 °C.

O que devo verificar se o sensor parar de detectar o objeto?

A ausência de sinal de saída, mesmo com o objeto presente, geralmente indica uma falha na conexão elétrica ou que o objeto está fora do alcance nominal de 8 mm.

Como diagnosticar se o sensor está com falha de alimentação?

Se o LED amarelo de status não acende, verifique se a tensão de alimentação entre 10 e 36 V DC está presente e se a fiação não sofreu danos físicos.

Qual a diferença deste modelo para um sensor com conector M12?

O sensor IG5347 é uma unidade robusta com cabo fixo de 10 metros, enquanto versões com conector M12 oferecem maior flexibilidade na troca de cabos e manutenção.

Devo escolher este modelo com cabo fixo ou outro com conector?

Para aplicações fixas onde a substituição frequente do cabo não é necessária, o modelo com cabo integrado é preferível por reduzir pontos de falha por umidade.

Quais cuidados tomar na instalação deste sensor?

A instalação requer que o sensor seja fixado com as porcas fornecidas, garantindo alinhamento perpendicular ao objeto e respeitando a distância de trabalho de até 6,5 mm para detecção confiável.

Como funciona a garantia e a origem do produto?

A IFM garante a conformidade técnica do produto, sendo o faturamento realizado diretamente pelo fabricante, assegurando a procedência do item.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta o potencial positivo (vcc) para a carga. (Ref.: Função elétrica PNP)

Histerese

Diferença entre o ponto de comutação de ativação e desativação do sensor. (Ref.: Histerese 1...15% de Sr)

Alcance (Sr)

Distância nominal na qual o sensor detecta o objeto metálico padrão. (Ref.: Alcance de detecção 8 mm)

Proteção IP67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção IP 67)

Montagem não embutida

Tipo de construção onde a face sensível deve ficar livre de materiais metálicos circundantes. (Ref.: Tipo montagem não embutido)
