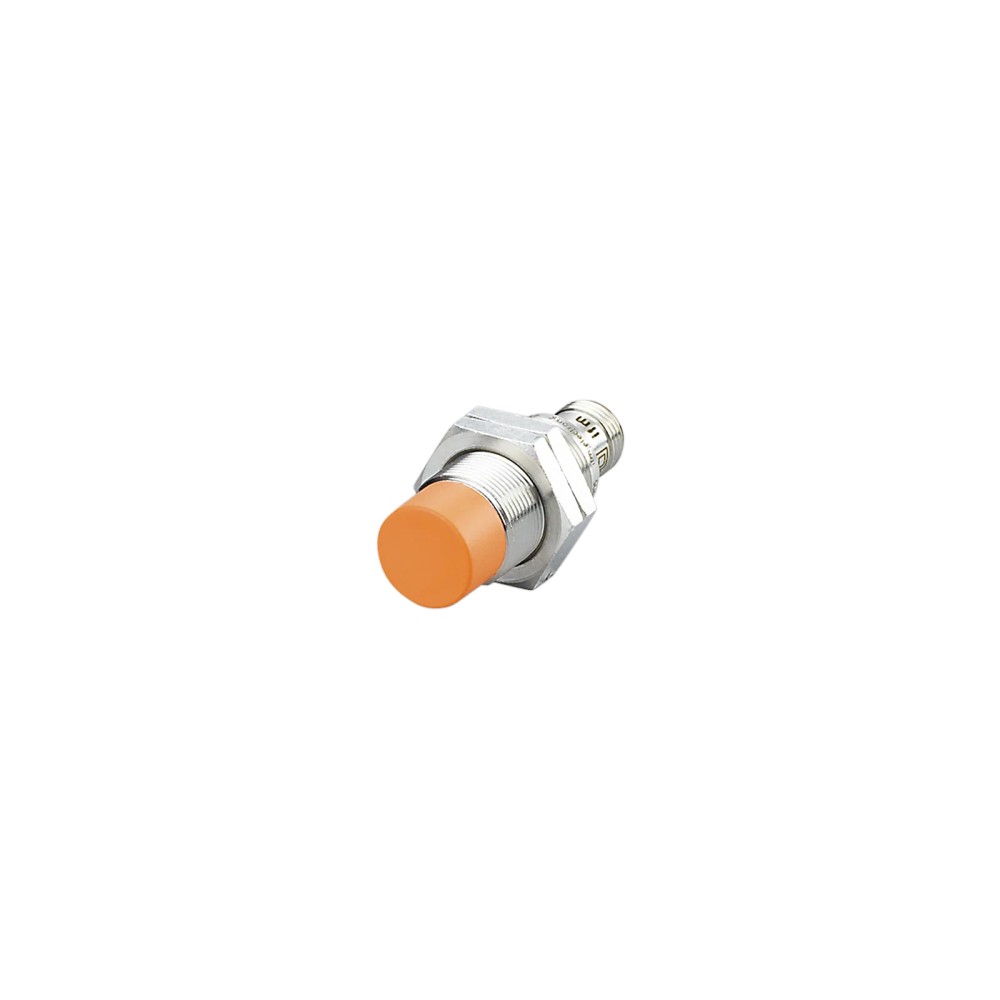

Sensor Indutivo IFM IG5319 M18 PNP 8mm

Pré-visualizar: IG5319 IFM - Sensor Indutivo ifm Detecção Industrial M18 PNP 8mm NF

IG5319 IFM - Sensor Indutivo ifm Detecção Industrial M18 PNP 8mm NF

Imagem meramente ilustrativa

R$ 746,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5319
EAN: 4021179109772
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IG5319 IFM - Sensor Indutivo ifm Detecção Industrial M18 PNP 8mm NF"

Destaques do Produto

Tipo de Saída

PNP

Função Elétrica

Normalmente Fechado (NF)

Alcance

8 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5319 - M18 PNP 8mm NF

O sensor indutivo IG5319 da IFM é um componente de detecção industrial robusto, operando com tecnologia PNP e saída normalmente fechada (NF). Possui rosca M18, alcance de 8 mm e conexão via conector M12, sendo ideal para monitoramento de posição em ambientes agressivos. É reconhecido pela alta confiabilidade, contando com proteção contra curto-circuito e inversão de polaridade.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG5319
Alcance	8 mm
Saída	PNP / Normalmente Fechado
Conexão	M12
Montagem	Não embutido
Grau de proteção	IP 67
Frequência de comutação	300 Hz
Tensão	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em esteiras de transporte.
Posicionamento de dispositivos pneumáticos ou hidráulicos.
Ambientes industriais com necessidade de proteção IP 67.

⚠ Considere outro se precisa de:

Instalação embutida em metal sem respeitar as zonas de livre interferência.
Uso em sistemas de controle com lógica NPN.
Ambientes com temperaturas operacionais fora da faixa -25...70 °C.

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automatizadas.
Detecção de fim de curso em cilindros pneumáticos.
Identificação de objetos metálicos em sistemas de transporte logístico.
Automação industrial exigindo vedação IP 67.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5319 - M18 PNP 8mm NF, verifique estes pontos:

Quando escolher este sensor

Selecione o IG5319 quando necessitar de um sensor indutivo de médio alcance (8 mm) para ambientes industriais padrão, que exija lógica de saída normalmente fechada (NF) e conexão rápida M12.

Quando buscar outra opção

Busque alternativas se sua aplicação exigir lógica de saída NPN, se necessitar de detecção a distâncias superiores a 8 mm ou se o ambiente de instalação for incompatível com a montagem 'não embutida' (exige área livre ao redor da face).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Corrente contínua, padrão para automação.
Tensão de operação	10...30 V DC	Faixa de alimentação admissível.
Consumo de corrente	< 10 mA	Baixo consumo energético.

Saídas
Saída de comutação	PNP	Tipo de sinal de saída.
Função de saída	Normalmente fechado	Comportamento lógico do sinal.
Corrente por contato	100 mA	Capacidade máxima de carga.

Desempenho de Detecção
Alcance de detecção	8 mm	Distância nominal de detecção.
Frequência de comutação	300 Hz	Velocidade de processamento de sinais.
Histerese	3...15 % de Sr	Diferença entre ponto de acionamento e desacionamento.

Dados Mecânicos
Dimensões	M18 x 1 / L = 50 mm	Geometria do invólucro.
Material	Latão revestido com bronze branco / PBT	Resistência mecânica e química.
Grau de proteção	IP 67	Vedação contra sólidos e líquidos.

COMPATIBILIDADE

Comunicação

• Sinal digital standard (PNP)

Conexões

Elétrica Conector M12

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas CLP com entrada PNP	✓	Compatível com as tensões e lógica de saída do sensor.
Ambientes com alta umidade	✓	O grau de proteção IP 67 assegura vedação adequada.
Sistemas de controle NPN	✗	A saída do sensor é do tipo PNP, incompatível sem o uso de conversores de sinal.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5319 - M18 PNP 8mm NF

Verifique se o local de instalação permite a montagem do sensor sem obstruções metálicas na face ativa (devido à característica 'não embutido').
Rosqueie o sensor no suporte de fixação utilizando as porcas fornecidas.
Ajuste a distância entre a face do sensor e o objeto alvo para garantir que esteja dentro da faixa de trabalho (até 8 mm).
Conecte o cabo M12 padrão no conector do sensor, garantindo o aperto correto para vedação.
Verifique a integridade da fiação e a polaridade (DC) conforme o esquema elétrico do equipamento.
Energize o sistema e valide o funcionamento observando o acendimento dos LEDs de diagnóstico de status.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não responde à presença do objeto.	Falha na conexão elétrica ou cabo interrompido.	Testar continuidade do cabo e voltagem no conector M12.
Sensor não comuta na distância esperada.	Objeto metálico fora da zona de detecção (8 mm).	Medir a distância real entre o sensor e o objeto.
Comutação errática ou sinal constante.	Acúmulo de cavacos ou sujeira na face ativa.	Limpar a superfície PBT laranja do sensor.
Queda de tensão ou falha na comutação.	Carga acima de 100 mA na saída.	Verificar se a carga conectada excede a corrente nominal.

DOCUMENTAÇÃO TÉCNICA

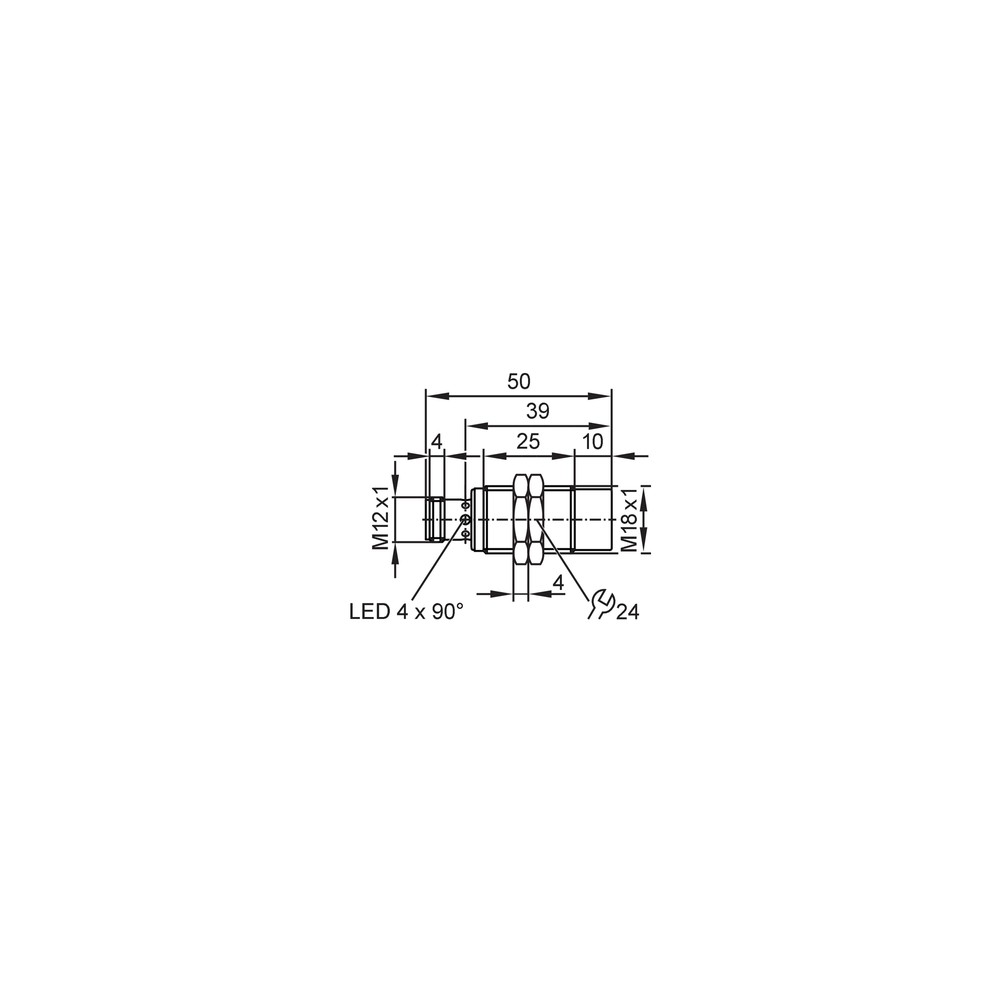

Datasheet Técnico IG5319 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IG5319?

O IG5319 é um sensor indutivo de proximidade industrial da linha IFM, modelo M18, projetado para detecção sem contato de objetos metálicos com alcance de 8 mm.

Para quais aplicações o IG5319 é recomendado?

Este sensor é indicado para automação industrial, sendo compatível com CLP e sistemas que operam com sinais PNP e necessitam de uma lógica de saída normalmente fechada (NF).

Existem restrições de uso ou ambientes onde ele não deve ser instalado?

O sensor não deve ser instalado em ambientes onde a temperatura exceda 70 °C ou seja inferior a -25 °C, nem em contato direto com substâncias químicas que degradem o invólucro de latão ou a face ativa em PBT.

Este sensor funciona em sistemas NPN?

Não é compatível com sistemas de controle baseados exclusivamente em lógica NPN, pois este modelo possui saída de chaveamento PNP.

Como diagnosticar a ausência de sinal de comutação?

Se o LED amarelo não acende mesmo com a detecção de metal, verifique a tensão de alimentação (10-30 V DC) e se a conexão M12 está firmemente plugada.

Por que o sensor está apresentando leituras intermitentes?

Sintomas de leitura instável ou detecções falsas podem ser causados por sujeira acumulada na face ativa ou desalinhamento do sensor; limpe a face com pano seco e verifique o aperto das porcas.

Qual a diferença de performance deste sensor para modelos faceados?

A escolha entre modelos embutidos e não embutidos (como este de 8 mm) depende da necessidade de alcance: modelos não embutidos oferecem maior distância de detecção, mas exigem uma zona livre de metal ao redor da face ativa.

Posso consertar o sensor se ele parar de funcionar?

O sensor possui proteção contra curto-circuito e inversão de polaridade, o que garante maior segurança elétrica, mas deve ser substituído se houver dano físico aparente à rosca ou ao cabo conector.

Quais cuidados devo tomar na instalação mecânica?

A instalação exige o uso das porcas de fixação inclusas, garantindo que a face ativa fique livre de obstruções metálicas, conforme as especificações de montagem não embutida.

Qual a procedência e padrão de qualidade deste componente?

O sensor é fabricado pela IFM electronic, seguindo normas como EN 60947-5-2, garantindo conformidade para uso em linhas de montagem automatizadas.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: Saída de comutação PNP).

Normalmente Fechado (NF)

Estado do sensor que mantém o circuito fechado (conduzindo corrente) enquanto nenhum objeto é detectado (Ref.: Função de saída).

Não embutido

Tipo de montagem onde a face sensível deve ficar projetada para fora do material circundante para evitar detecções falsas (Ref.: Tipo de montagem).

IP 67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: Grau de proteção).

M18

Diâmetro da rosca do corpo do sensor, padrão industrial de 18 mm (Ref.: Dimensões).
