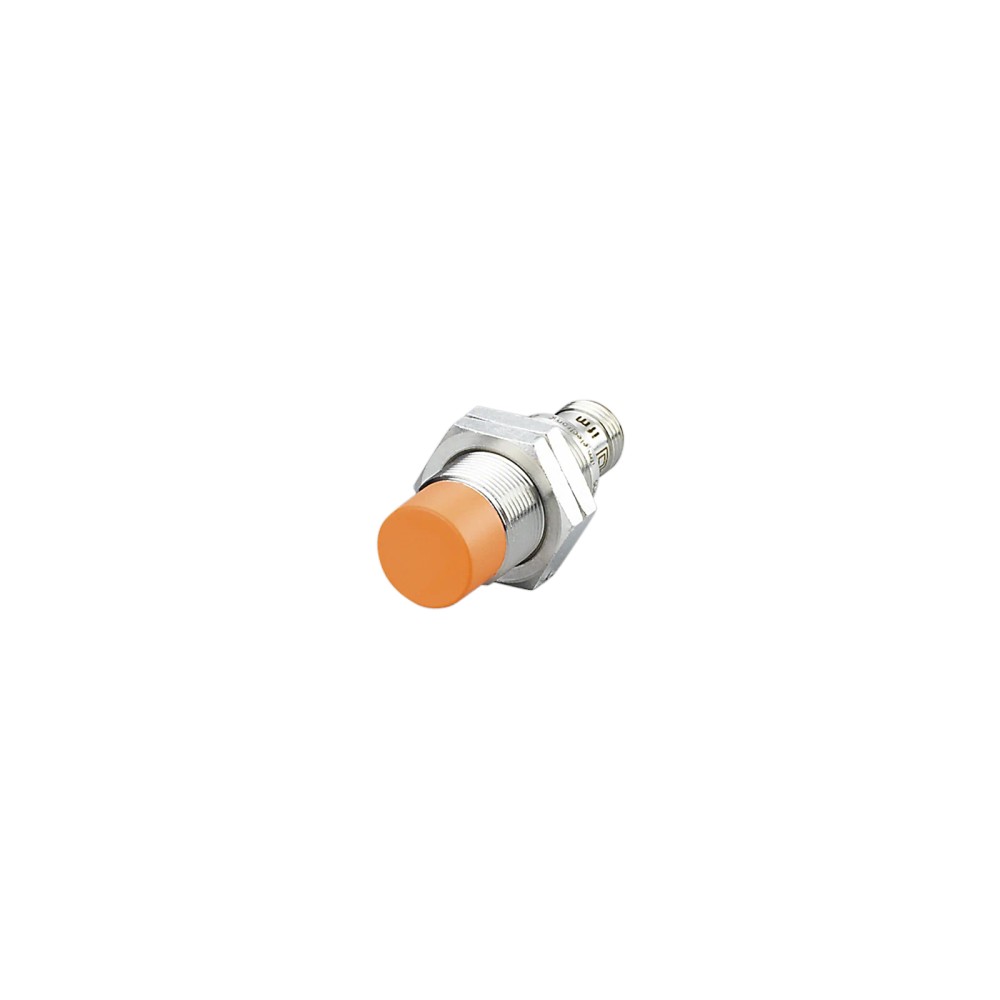

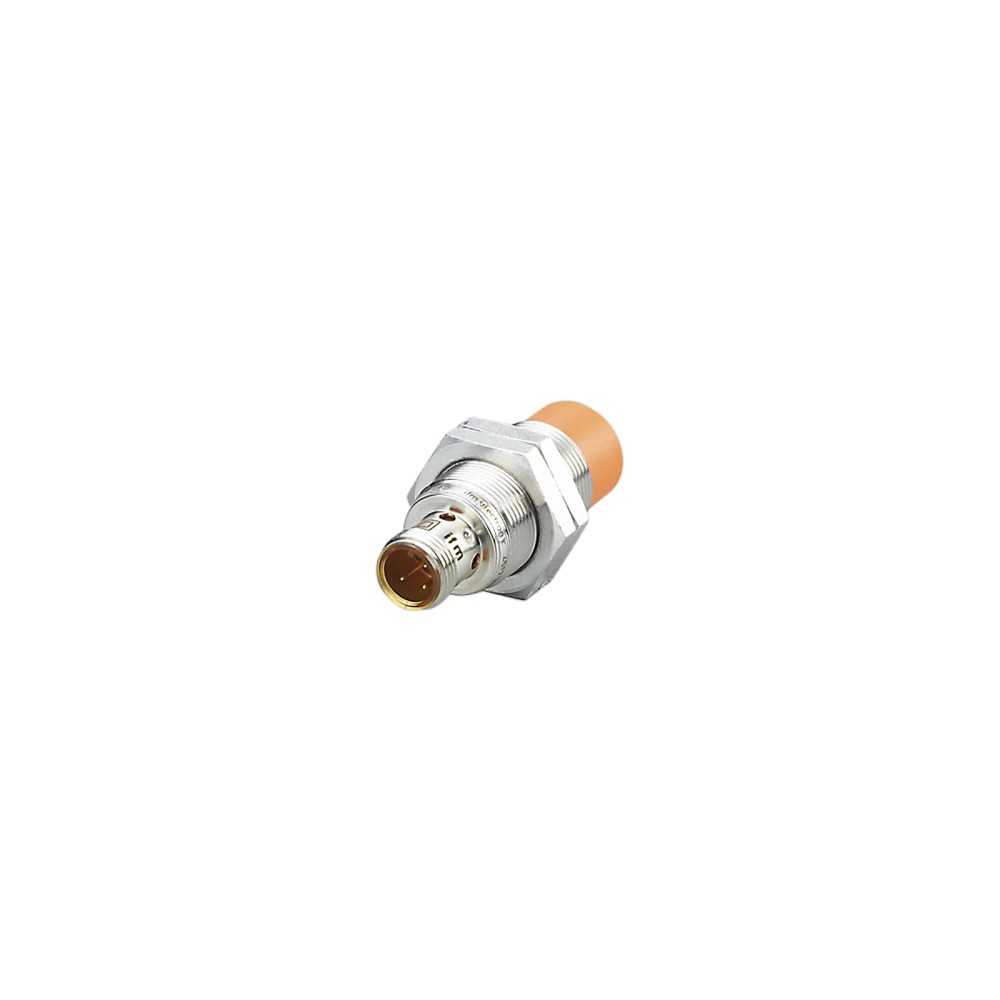

Sensor Indutivo IFM IG5318 M18 PNP 8mm

Pré-visualizar: IG5318 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA M12

IG5318 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA M12

Imagem meramente ilustrativa

R$ 715,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5318
EAN: 4021179109765
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG5318 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA M12"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Montagem

Não embutida; M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5318, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conector M12

O IFM IG5318 é um sensor indutivo DC para detecção sem contato de objetos metálicos. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 contatos. Seu corpo roscado M18 x 1 é especificado para montagem não embutida; a tensão de operação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG5318
Tipo de sensor	Indutivo
Rosca e comprimento	M18 x 1; 50 mm
Montagem	Não embutida
Alcance de detecção	8 mm
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação com alimentação DC de 10 a 30 V, entrada compatível com saída PNP e necessidade de função normalmente aberta.
Aplicações com montagem roscada M18 x 1 não embutida e distância de detecção compatível com o alcance nominal de 8 mm.
Instalações que exijam conexão por conector M12 de codificação A com 3 contatos e proteção IP 67, dentro da faixa ambiente especificada.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou contato normalmente fechado: a ficha especifica saída PNP normalmente aberta.
Não tratar o alcance nominal de 8 mm como distância garantida para qualquer metal; a ficha informa fatores de correção por material e distância de trabalho de 0...6,48 mm.
Não selecionar quando a instalação exigir montagem embutida: este modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Aplicação explicitamente suportada pela ficha: detecção indutiva de objetos dentro do alcance indicado, respeitando a distância de trabalho e os fatores de correção do material.
Possibilidade de aplicação em máquinas e sistemas de automação com entrada compatível com PNP normalmente aberto e alimentação de 10...30 V DC; confirmar requisitos do controlador e da instalação.
Uso em ambiente com temperatura de -25...80 °C e grau de proteção IP 67, conforme limites declarados. A ficha não especifica um processo industrial ou material-alvo exclusivo.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5318, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conector M12, verifique estes pontos:

Escolha o IG5318 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, alimentação de 10...30 V DC, conexão M12 de 3 contatos e montagem não embutida M18 x 1. Verifique também a distância real necessária e o material do alvo.

Procure outra configuração quando

A entrada de controle exigir NPN ou normalmente fechado, a instalação requerer montagem embutida, ou as condições elétricas e ambientais ultrapassarem os limites especificados. Compare a interface e os limites do sensor alternativo com os requisitos do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Modelo	IG5318	Código do modelo do fabricante.
Marca	IFM	Marca indicada no anúncio.
SKU	IG5318	Identificador do produto no anúncio.
GTIN	4021179109765	Código de identificação comercial informado.

Detecção e montagem
Alcance de detecção	8 mm	Alcance nominal informado; o material do alvo altera a distância efetiva.
Distância de trabalho	0...6,48 mm	Faixa de trabalho especificada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância de comutação informados pelo fabricante.
Montagem	Não embutida	Requisito de instalação indicado para o sensor.
Designação da rosca	M18 x 1	Dimensão da rosca do corpo.
Dimensões	M18 x 1 / L = 50 mm	Dimensão nominal informada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para considerar a influência do material do alvo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de tensão de alimentação informada.
Consumo de corrente	< 10 mA	Consumo especificado na ficha.
Queda de tensão máxima da saída	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída	100 mA	Limite de corrente constante especificado para a saída de comutação DC.
Classe de proteção	II	Classificação indicada na ficha.

Saída e proteção elétrica
Função elétrica	PNP	Tipo de saída do sensor.
Configuração de saída	Normalmente aberta	Estado funcional da saída indicado no anúncio.
Frequência de comutação DC	200 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Histerese	3...15 % de Sr	Faixa de histerese especificada em relação a Sr.

Conexão elétrica
Conexão	M12	Tipo de conector indicado no anúncio.
Detalhes do conector	1 x M12; codificação A; 3 contatos dourados	Configuração de conexão informada na ficha.
Número de fios	3 fios	Número de fios informado nos dados básicos do anúncio.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção indicado para o produto.
Temperatura ambiente	-25...80 °C	Faixa ambiente de operação informada.
Certificado UL Ta	0...40 °C	Faixa Ta indicada no dado de certificação UL.
UL Enclosure type	Type 1	Classificação de invólucro UL informada.
Número do arquivo UL	E174191	Identificação do arquivo UL informada.
Número de aprovação UL	A001	Número de aprovação informado.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada na ficha.
EMC	EN 60947-5-2 / EN 55011 classe B	Referências EMC informadas pelo fabricante.

Dados mecânicos e materiais
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais construtivos informados na ficha.
Peso	41,6 g	Peso indicado nos atributos do produto.
Porcas de fixação	2 unidades	Acessório listado como material incluído.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Displays e elementos de operação
Display / status de chaveamento	4 x LED, amarelo	Indicadores de estado informados na ficha.
Característica especial	Contatos banhados a ouro	Característica indicada na descrição do produto.

Dados de confiabilidade e classificação
MTTF	1134 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada.
Software Embedded incluído	Não	Indicação registrada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; trata-se de sensor com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Confirmar a pinagem no datasheet antes de conectar, pois a ficha resumida não especifica a atribuição de cada pino.

Processo Corpo roscado M18 x 1; montagem não embutida. Não é informada conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com saída PNP e função normalmente aberta, alimentação DC dentro de 10...30 V	✓	A interface de saída e a faixa de alimentação correspondem às especificações do sensor; confirmar a pinagem no datasheet.
Entrada que requer sinal NPN ou normalmente fechado	✗	O IG5318 é especificado com saída PNP normalmente aberta.
Instalação com rosca M18 x 1 e espaço para sensor não embutido	✓	A rosca e o tipo de montagem correspondem à especificação mecânica do produto.
Instalação que exige sensor embutido	✗	A ficha especifica montagem não embutida.
Detecção de alvo metálico a uma distância compatível com o material e a distância de trabalho especificada	✓	É um sensor indutivo com alcance nominal de 8 mm; considerar os fatores de correção do material e a distância de trabalho de 0...6,48 mm.
Uso em temperatura ambiente fora de -25...80 °C	✗	A condição excede a faixa de temperatura ambiente informada na ficha.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5318, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conector M12

Confirme no projeto a tensão DC disponível, o tipo de entrada (PNP) e a função normalmente aberta antes da instalação.
Verifique se o ponto de montagem aceita rosca M18 x 1 e se requer montagem não embutida.
Posicione o sensor em relação ao alvo considerando o alcance, a distância de trabalho e o fator de correção correspondente ao material.
Fixe o sensor com as porcas incluídas, sem exceder os requisitos mecânicos definidos pelo fabricante; consulte o datasheet para instruções de montagem detalhadas.
Conecte o plugue M12 de codificação A e confirme a atribuição dos pinos no datasheet antes de energizar.
Energize dentro da faixa especificada e verifique os LEDs de estado e a comutação na entrada do controlador durante a aproximação do alvo.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, conexão incorreta ou entrada não compatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais conforme o datasheet, confira a pinagem M12 e confirme se a entrada do controlador aceita PNP.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo reduz o alcance efetivo; a ficha apresenta fatores de correção específicos por material.	Identifique o material do alvo, aplique o fator de correção informado e compare a distância instalada com a distância de trabalho de 0...6,48 mm.
O sinal de saída fica instável próximo ao ponto de comutação.	O alvo está sendo posicionado na região de histerese ou da variação do ponto de comutação.	Meça a posição de acionamento e afastamento do alvo e compare com histerese de 3...15 % de Sr e variação de -10...10 % de Sr.
O sensor não opera após uma ligação ou curto-circuito na saída.	Pode haver sobrecarga, curto-circuito ou polaridade incorreta na instalação, embora o produto tenha proteções especificadas para essas condições.	Desenergize o circuito, inspecione a fiação e a carga conectada, confirme a polaridade e verifique se a carga respeita o limite de 100 mA antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5318 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional) Página oficial do produto IFM (Manual)

PERGUNTAS FREQUENTES

O que é o IFM IG5318 e para que tipo de entrada ele serve?

É um sensor indutivo com saída PNP normalmente aberta. É indicado para uma entrada de controle compatível com PNP, desde que a alimentação e a ligação atendam ao datasheet.

O conector M12 tem quantos contatos e o que acompanha o sensor?

A conexão é M12, codificação A, com 3 contatos dourados. A ficha lista 2 porcas de fixação como material incluído.

Este sensor serve para uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou que exija normalmente fechado, selecione uma versão cuja saída corresponda a esses requisitos.

Posso instalar o IG5318 embutido na superfície metálica?

A ficha especifica montagem não embutida. Não selecione este modelo para uma instalação que exija montagem embutida.

O sensor acende, mas o controlador não registra a detecção; o que verifico?

Verifique se a entrada aceita PNP, se a função requerida é normalmente aberta e se a pinagem do M12 corresponde ao datasheet. Confira também a tensão de alimentação e o estado da entrada do controlador.

A distância de detecção ficou menor do que eu esperava; o sensor está com defeito?

Não necessariamente: o material do alvo influencia o alcance, conforme os fatores de correção da ficha. Verifique o material e a distância de trabalho antes de substituir o sensor.

É melhor comprar o sensor com cabo ou apenas o sensor?

O produto especificado tem conexão por conector M12, não por cabo integrado. A ficha lista 2 porcas de fixação, mas não informa cabo ou cabo de conexão incluído.

Quando devo escolher o IG5318 em vez de outro sensor indutivo?

Escolha-o quando precisar de saída PNP normalmente aberta, montagem não embutida M18 x 1 e alimentação de 10...30 V DC. Se o controlador exigir NPN, normalmente fechado ou outra forma de montagem, compare com uma versão que tenha esses requisitos.

Que cuidados devo ter na instalação e no ajuste da distância?

Considere a montagem não embutida e o fator de correção do material do alvo ao definir a posição. Confirme a pinagem do M12 no datasheet e verifique a comutação na entrada do controlador.

O IG5318 é adequado para qualquer objeto metálico a 8 mm?

Não se deve assumir 8 mm para todos os metais: a ficha informa fatores de correção por material e uma distância de trabalho de 0...6,48 mm. Verifique o material do alvo e as condições reais de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, o alcance nominal especificado é de 8 mm (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação especificado para o IG5318 (Ref.: Função elétrica: PNP).

Normalmente aberta

Configuração de saída indicada para o sensor; a saída comuta conforme a condição de detecção (Ref.: Configuração de saída).

Montagem não embutida

Forma de montagem especificada para o sensor M18 x 1 (Ref.: Montagem: não embutida).

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa aqui em relação a Sr (Ref.: Histerese: 3...15 % de Sr).
