Sensor Indutivo IFM IG5221 M18 5mm PNP NA

Pré-visualizar: IG5221 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA 2m

IG5221 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA 2m

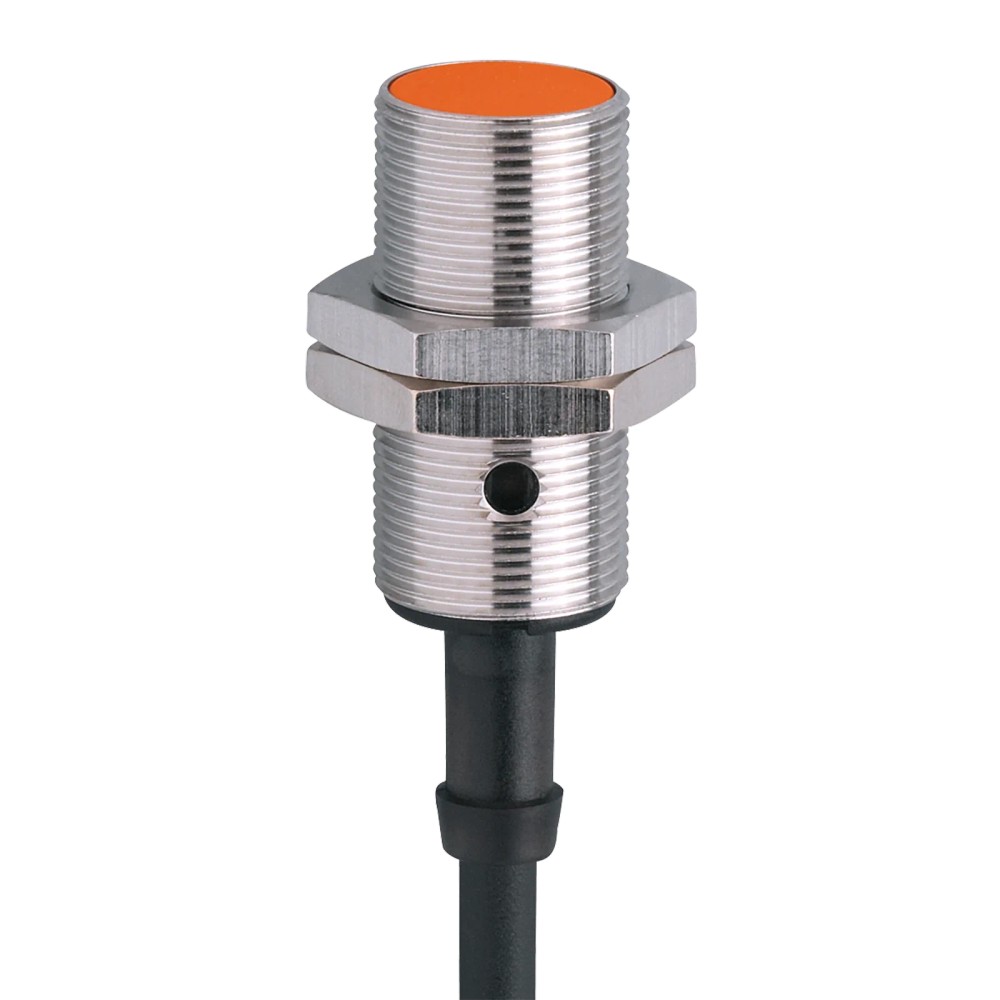

Imagem meramente ilustrativa

R$ 682,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5221
EAN: 4021179108799
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG5221 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm PNP NA 2m"

Destaques do Produto

Rosca

M18 x 1

Distância

5 mm

Saída

PNP

Função

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG5221 IFM - Sensor Indutivo Detecção de objetos M18 5mm PNP NA 2m

O sensor indutivo IG5221 da IFM é um componente de automação projetado para a detecção sem contato de objetos metálicos em ambientes industriais. Com formato M18, ele oferece uma distância de detecção de 5 mm e montagem embutida. O dispositivo opera com tecnologia PNP e possui saída normalmente aberta (NA), sendo indicado para aplicações que exigem alta frequência de comutação de até 500 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Indutivo
Rosca	M18 x 1
Alcance	5 mm
Saída	PNP
Função	Normalmente Aberto
Tensão	18...36 V DC
Proteção	IP 67
Temperatura	-25...80 °C
Conexão	Cabo 2 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem automatizadas
Sistemas de contagem de peças metálicas
Posicionamento de dispositivos em máquinas
Ambientes industriais com presença de cavacos ou óleo

⚠ Considere outro se precisa de:

Aplicações com materiais não metálicos
Ambientes com submersão contínua em fluidos
Sistemas de controle que exigem sinal NPN
Locais onde a distância de detecção precise exceder 5 mm

APLICAÇÕES E USO

Detecção de fim de curso em máquinas operatrizes
Contagem de peças em esteiras de manufatura
Posicionamento preciso em sistemas de automação
Monitoramento de ciclo de máquinas automáticas

COMO ESCOLHER

Antes de comprar o IG5221 IFM - Sensor Indutivo Detecção de objetos M18 5mm PNP NA 2m, verifique estes pontos:

Escolha este modelo se

Necessita de detecção de metais com montagem embutida, rosca M18, saída PNP e comutação frequente (500Hz) em ambientes com poeira ou óleo.

Busque outra opção se

Sua aplicação exige sinal NPN, exige conector M12 para conexão rápida, ou necessita de um alcance de detecção maior que 5mm.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio de funcionamento
Alcance de detecção	5 mm	Distância nominal de detecção
Tipo de montagem	Embutido	Instalação mecânica

Dados Elétricos
Tensão de operação	18...36 V DC	Faixa de alimentação
Saída de comutação	PNP	Lógica de saída
Função de saída	Normalmente aberto	Estado em repouso
Frequência de comutação	500 Hz	Capacidade de processamento de sinais

Dados Mecânicos
Dimensões	M18 x 1 / L = 38 mm	Formato físico
Material do invólucro	Latão revestido com bronze branco	Composição do corpo
Conexão	Cabo PVC 2 m	Interface de ligação

Condições Ambientais
Grau de proteção	IP 67	Vedação contra ambiente
Temperatura ambiente	-25...80 °C	Limites operacionais

COMPATIBILIDADE

Comunicação

• N/A (Sensor discreto)

Conexões

Elétrica Cabo PVC 2 m, 3 fios

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entradas PNP	✓	Compatível com entradas digitais tipo PNP padrão industrial.
Detecção de peças plásticas	✗	Sensores indutivos detectam apenas metais ferrosos e não ferrosos.
Ambientes com lavagem industrial (alta pressão)	✗	O IP67 protege contra imersão temporária, não contra jatos de alta pressão (requer IP69K).

INSTALAÇÃO

Como instalar o IG5221 IFM - Sensor Indutivo Detecção de objetos M18 5mm PNP NA 2m

Certifique-se de que a máquina esteja desligada.
Limpe o local da furação e instale o sensor no suporte M18.
Utilize as porcas de fixação fornecidas para ajustar o alinhamento.
Verifique se a distância entre a face ativa e o alvo está abaixo de 5 mm.
Conecte os fios conforme o diagrama elétrico (Brown: V+, Blue: V-, Black: Carga).
Ligue a alimentação e observe o LED amarelo de status durante a detecção.

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto fora da distância de detecção (5 mm).	Meça a distância entre a face do sensor e o objeto.
LED de status não acende ou erro no CLP.	Curto-circuito na carga ou falha na tensão de alimentação.	Verifique a tensão de entrada (18-36V) e continuidade do cabeamento.
Sinal intermitente ou ausente.	Danos físicos ao cabo de 2 metros.	Inspeção visual do cabo em busca de cortes ou dobras excessivas.
Comutação errática ou sinal falso.	Interferência eletromagnética (EMC) por cabeamento próximo a fontes de ruído.	Verifique se o cabo está blindado e separado de cabos de potência.

DOCUMENTAÇÃO TÉCNICA

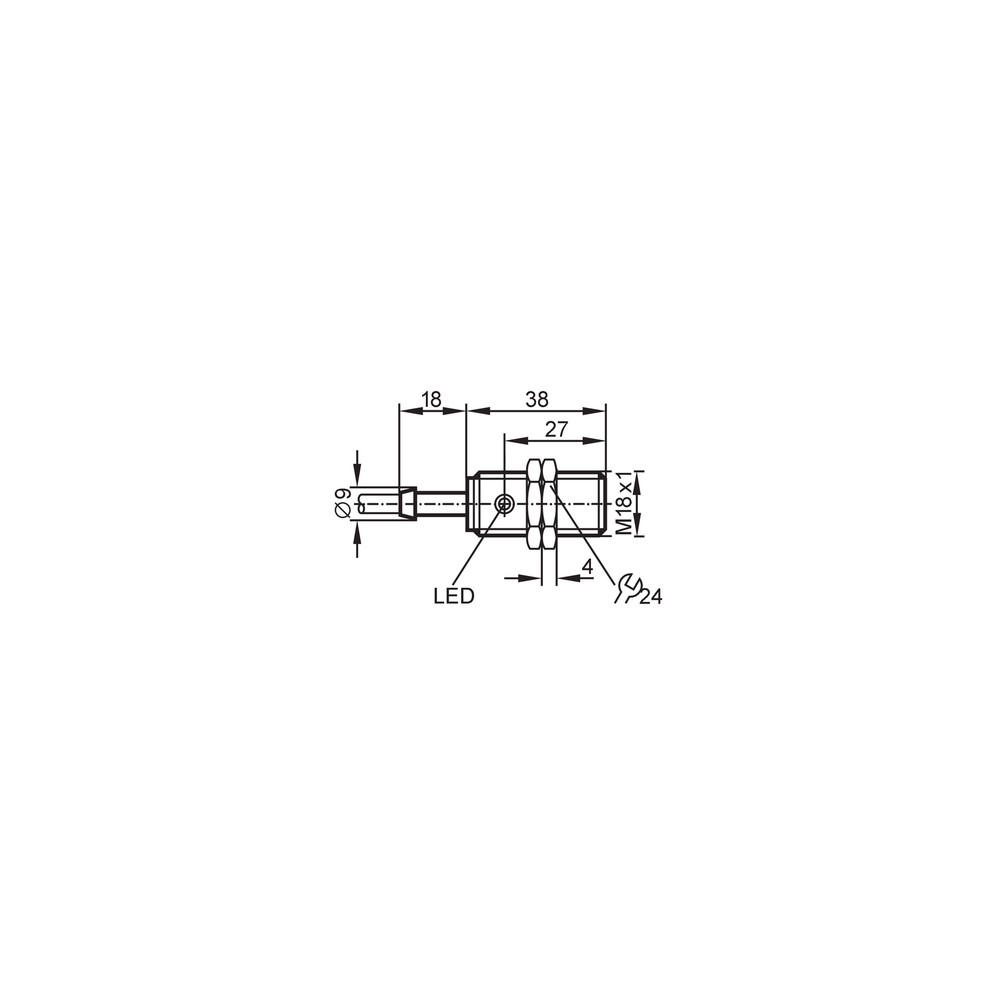

Datasheet IG5221 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG5221 da IFM?

O IG5221 é um sensor indutivo de detecção de objetos metálicos sem contato, com montagem embutida em rosca M18 e alcance de 5 mm.

O que acompanha o sensor na embalagem?

O produto acompanha duas porcas de fixação para instalação mecânica em suportes ou painéis.

Este sensor detecta objetos plásticos?

Este sensor não é adequado para detectar materiais não metálicos como plásticos, madeira ou líquidos, pois sua tecnologia é baseada na indução eletromagnética.

Posso usar este sensor em controladores de entrada NPN?

O sensor não deve ser utilizado em aplicações que exigem saídas NPN, pois o modelo IG5221 é estritamente de saída PNP.

O que verificar quando o sensor não indica detecção?

Se o sensor não comuta, verifique primeiramente se a distância entre o objeto e a face ativa está dentro dos 5 mm especificados e se o LED de status acende.

O sensor está energizado mas não envia sinal. Qual a causa?

A falta de sinal pode ser causada por curto-circuito na carga ou rompimento do cabo de 2 metros; valide a continuidade do cabeamento e a tensão de alimentação (18-36V DC).

Devo escolher este modelo com cabo ou uma versão com conector M12?

Este modelo possui cabo fixo de 2 metros, enquanto modelos com conectores M12 permitem substituição rápida do cabo sem desmontar o sensor; escolha conforme sua necessidade de manutenção.

Qual a vantagem deste sensor em relação a um sensor óptico?

A decisão entre sensores indutivos e ópticos depende do material; o indutivo (IG5221) é superior para metais em ambientes com óleo ou poeira, enquanto o óptico é para detecção de materiais diversos.

Como realizar a instalação física do sensor?

Para instalação, posicione o sensor no suporte M18, ajuste a distância de detecção (máximo 5 mm) e aperte as porcas de fixação, garantindo que o cabo não sofra tração excessiva.

O sensor pode ser molhado ou exposto a poeira?

O sensor possui grau de proteção IP 67, o que assegura resistência contra poeira e imersão temporária em água, sendo robusto para ambientes industriais padrão.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia que detecta metais através de um campo eletromagnético. (Ref.: Sensores Indutivos)

PNP

Tipo de saída que comuta o positivo (tensão de alimentação) na carga. (Ref.: Saída de comutação)

NA (Normalmente Aberto)

O contato permanece aberto sem detecção e fecha ao detectar um objeto. (Ref.: Função de saída)

Embutido

Montagem na qual o sensor pode ser instalado faceado em materiais metálicos sem interferência. (Ref.: Tipo de montagem)

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)
