Sensor Indutivo IFM IG5202 M18 PNP 8mm

Pré-visualizar: IG5202 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm

IG5202 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm

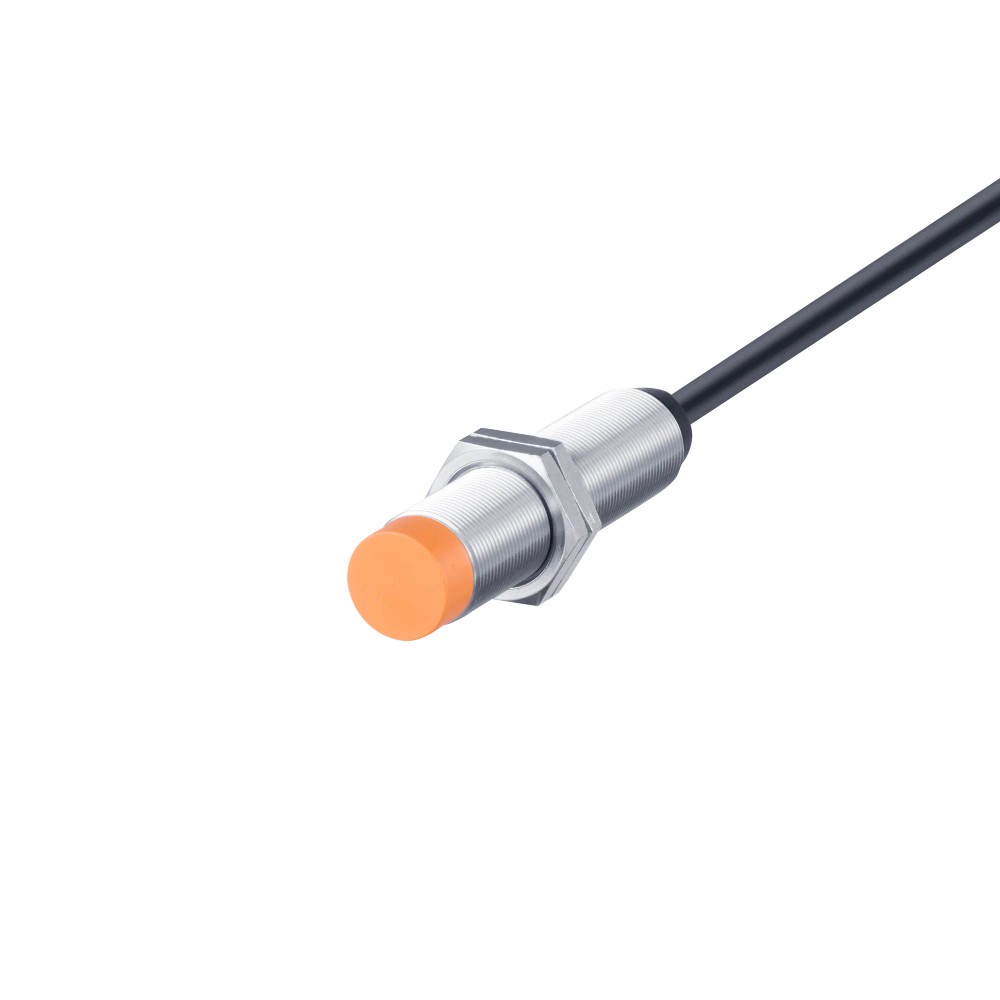

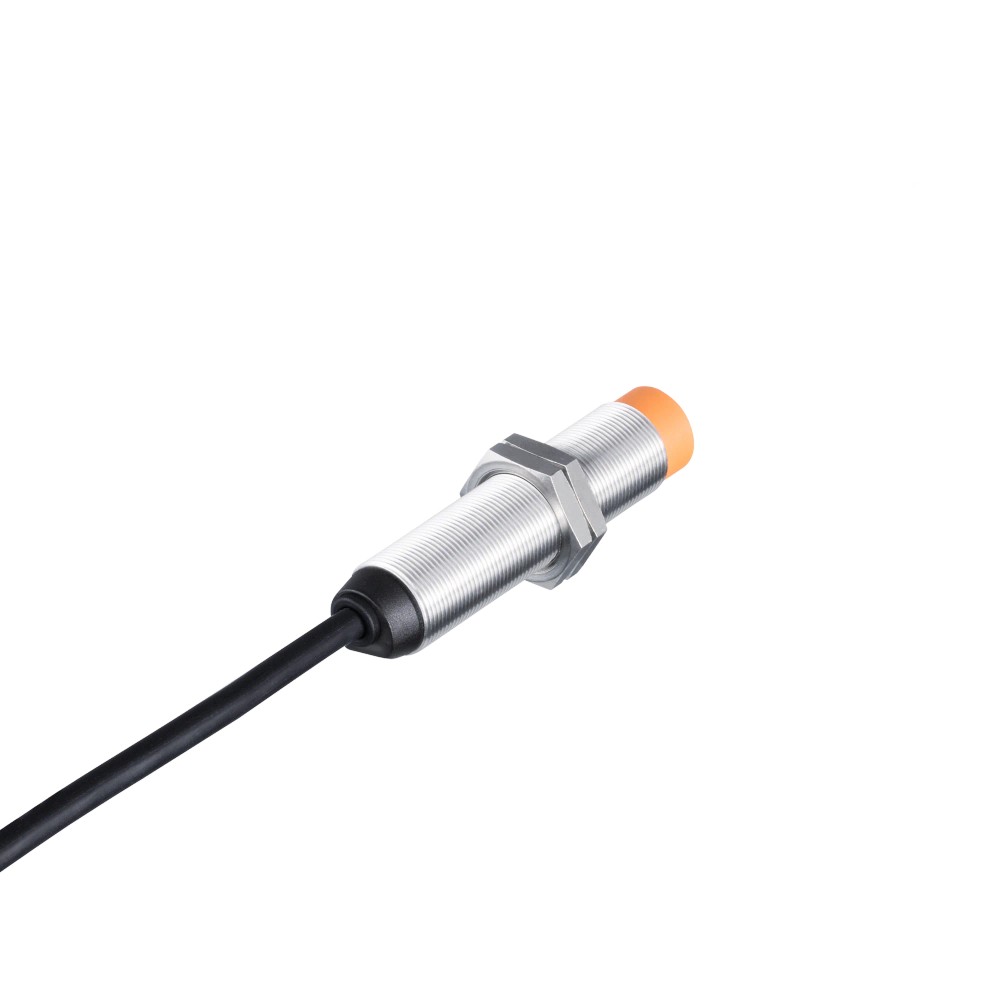

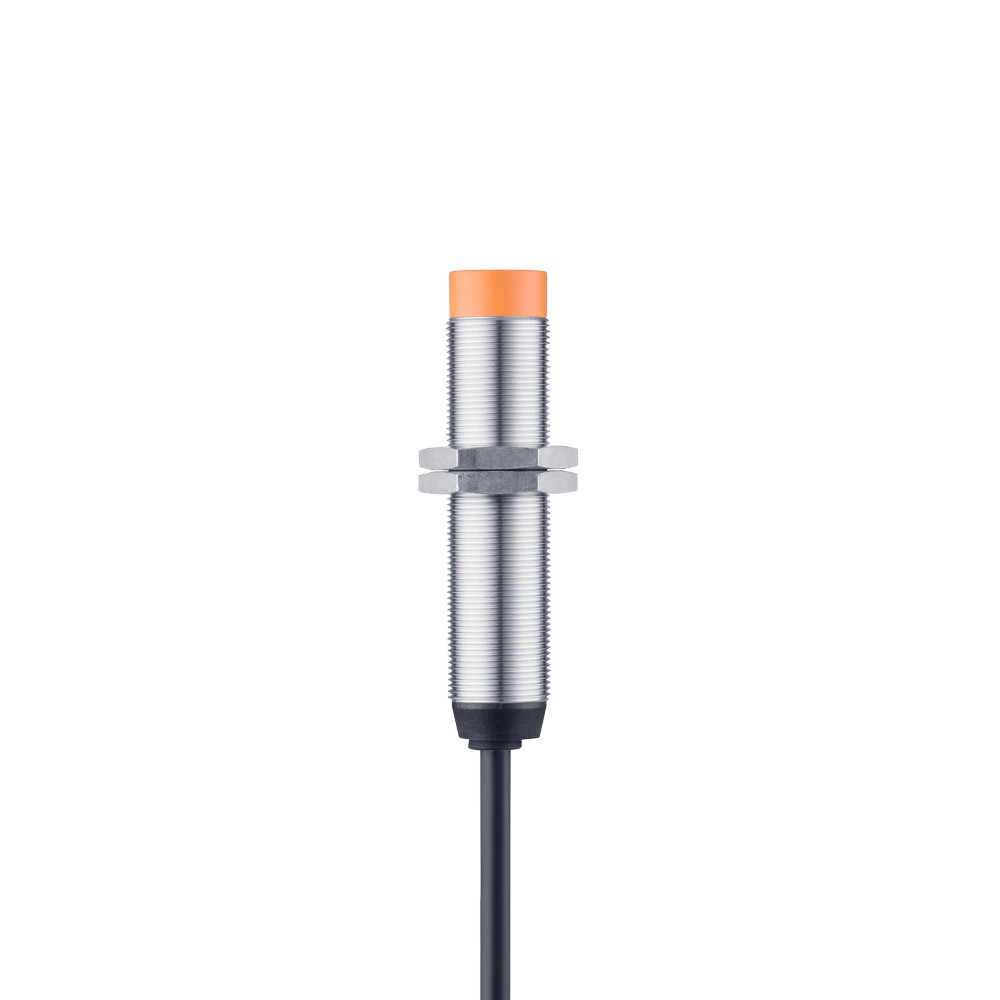

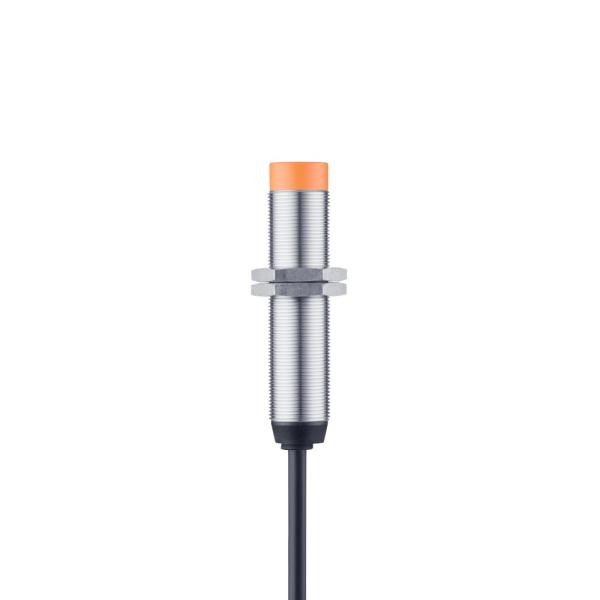

Imagem meramente ilustrativa

R$ 736,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5202
EAN: 4021179108607
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG5202 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm"

Destaques do Produto

Tecnologia

Indutiva

Saída

PNP antivalente

Alcance nominal

8 mm; não embutido

Alimentação

10...36 V DC

Conexão

Cabo PVC de 2 m

Frequência de comutação

320 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG5202, M18 x 1, PNP, alcance de detecção de 8 mm, saída antivalente

O IFM IG5202 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui saída PNP antivalente, alcance nominal de detecção de 8 mm e montagem não embutida. É fornecido com cabo de 2 m e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG5202
Saída	PNP, antivalente
Alcance de detecção	8 mm; montagem não embutida
Tensão de operação	10...36 V DC
Frequência de comutação	320 Hz
Conexão elétrica	Cabo PVC de 2 m; ficha técnica indica 4 x 0,34 mm²
Dimensões	M18 x 1; comprimento de 80 mm
Proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas ou sistemas de automação, quando forem adequados uma saída PNP antivalente, alimentação DC de 10...36 V e alcance nominal de 8 mm.
Instalações que acomodem sensor roscado M18 x 1, comprimento de 80 mm, montagem não embutida e cabo de 2 m.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída NPN, pois a ficha deste modelo especifica saída PNP.
Não selecionar quando for necessária montagem embutida: o IG5202 é especificado como não embutido.
Não presumir alcance de 8 mm para qualquer metal ou montagem; fatores de correção informados variam conforme o material. Verifique o material e a distância de trabalho no datasheet.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva sem contato em aplicações compatíveis com sensor de montagem não embutida e saída PNP antivalente; a ficha não especifica setores ou máquinas particulares.
Possibilidade de aplicação: detecção de alvos metálicos em sistemas de automação, desde que a distância de trabalho, o material do alvo, a alimentação e a entrada de controle sejam compatíveis. Considere os fatores de correção informados para cada material.
Condição operacional: operar dentro da faixa de temperatura ambiente de -25...80 °C e considerar o grau IP 67 conforme as condições de montagem e conexão.
Limitação: a ficha declara montagem não embutida e alcance nominal de 8 mm; não extrapole o alcance para diferentes materiais ou condições sem consultar os dados técnicos do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG5202, M18 x 1, PNP, alcance de detecção de 8 mm, saída antivalente, verifique estes pontos:

Escolha o IG5202 quando

A instalação exigir sensor indutivo M18 x 1 não embutido, saída PNP antivalente, alimentação de 10...36 V DC e alcance nominal de 8 mm, e o cabo de 2 m for adequado.

Avalie outra configuração quando

O circuito de controle exigir NPN, a instalação pedir montagem embutida ou a conexão elétrica necessária não for compatível com o cabo fornecido. Confirme também a distância de detecção para o material do alvo usando os fatores de correção e as condições do datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Modelo	IG5202	Identificação do modelo.
Marca	IFM	Fabricante informado no anúncio.
Part number	IG5202	Código de peça.
GTIN	4021179108607	Identificador comercial informado.

Alimentação e consumo
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de operação informada.
Consumo de corrente	15 mA	Valor informado na ficha.
Classe de proteção	II	Classificação informada pelo fabricante.

Saídas e proteção elétrica
Função elétrica	PNP	Tipo de saída de chaveamento.
Saída	Antivalente	Função de saída indicada na ficha.
Corrente máxima constante da saída DC	250 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.

Detecção e comutação
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância informados na ficha.
Distância de trabalho	0...6,5 mm	Faixa de trabalho especificada.
Frequência de comutação DC	320 Hz	Frequência máxima de comutação informada.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais indicados; considerar na avaliação da distância de detecção.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Conexão declarada nos dados básicos do anúncio.
Especificação detalhada do cabo	2 m, PVC; 4 x 0,34 mm²	Especificação da ficha técnica detalhada; confirmar esquema de ligação no datasheet.
Número de fios	3 fios	Dado informado nos atributos básicos do anúncio; há divergência com a descrição de cabo 4 x 0,34 mm² da ficha detalhada, portanto confirmar no datasheet.

Condições ambientais e EMC
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições de instalação e conexão.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis informados para descarga eletrostática; CD e AD conforme nomenclatura da ficha.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Nível informado para alta frequência irradiada.
EMC - Burst	EN 61000-4-4: 2 kV	Nível informado para transitórios rápidos.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível informado para perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classificação informada na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Dimensões	M18 x 1 / L = 80 mm	Formato e comprimento declarados.
Montagem	Não embutido	Condição de montagem informada.
Invólucro	Forma construtiva de roscas	Descrição construtiva do sensor.
Material do invólucro	1.4571, aço inoxidável / 316Ti	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material das tampas	PC	Material informado para as tampas.
Material das porcas de fixação	1.4404, aço inoxidável / 316L	Material informado para as porcas.
Peso	145,5 g	Peso indicado nos atributos técnicos.

Displays e elementos de operação
Indicador de estado	1 LED amarelo, status de chaveamento	Indicação visual do estado de chaveamento.

Dados de confiabilidade e fornecimento
MTTF	1476 anos	Valor declarado no conjunto de atributos; não representa garantia nem vida útil garantida.
Material incluído	2 porcas de fixação	Acessórios incluídos informados na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de chaveamento PNP antivalente.

Conexões

Elétrica Cabo PVC de 2 m. A ficha técnica detalhada informa 4 x 0,34 mm²; os dados básicos do anúncio informam 3 fios. Confirme a configuração de condutores e o esquema de ligação no datasheet do IG5202 antes de conectar. Alimentação: 10...36 V DC. Saída PNP; corrente máxima constante de saída: 250 mA.

Processo Conexão mecânica roscada M18 x 1; montagem não embutida. Não é uma conexão de processo para fluido especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída de chaveamento PNP e alimentação DC dentro de 10...36 V	✓	A ficha especifica saída PNP e faixa de operação de 10...36 V DC; confirme os requisitos elétricos da entrada e respeite os limites da saída.
Circuito que exige saída NPN	✗	A ficha do IG5202 especifica saída PNP, não NPN.
Montagem roscada M18 x 1 não embutida, com espaço para o corpo de 80 mm	✓	A ficha informa rosca M18 x 1, comprimento de 80 mm e montagem não embutida.
Aplicação que exige montagem embutida	✗	O tipo de montagem informado para este modelo é não embutido.
Aplicação que requer protocolo industrial de comunicação	✗	A ficha não especifica protocolo; informa saída de chaveamento PNP.
Instalação exposta a condições dentro dos limites informados de temperatura e proteção	✓	A ficha indica temperatura ambiente de -25...80 °C e grau de proteção IP 67; a adequação depende de a instalação respeitar esses limites.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG5202, M18 x 1, PNP, alcance de detecção de 8 mm, saída antivalente

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

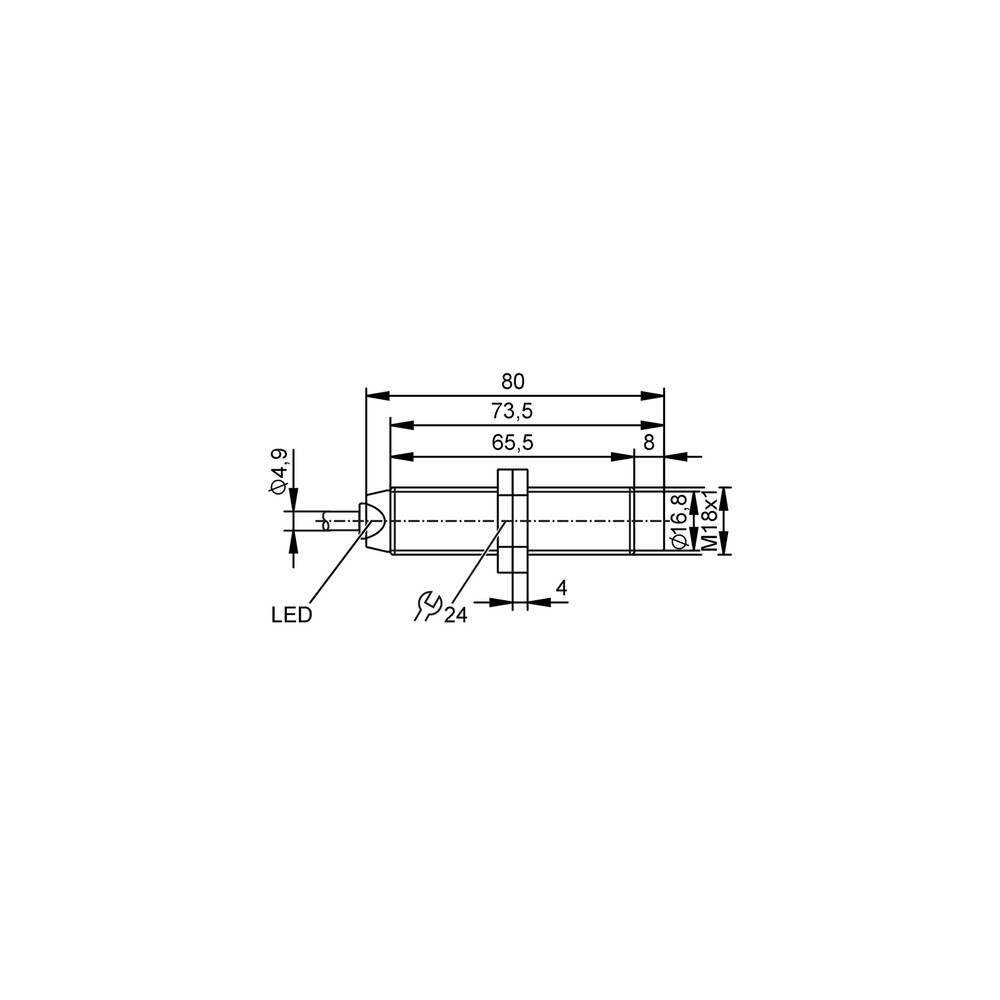

Datasheet IFM IG5202 - PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)
