Sensor Indutivo IFM IG515A

Pré-visualizar: IG515A IFM - Sensor Indutivo IFM Áreas Explosivas M18 8mm PNP/NPN IP67

IG515A IFM - Sensor Indutivo IFM Áreas Explosivas M18 8mm PNP/NPN IP67

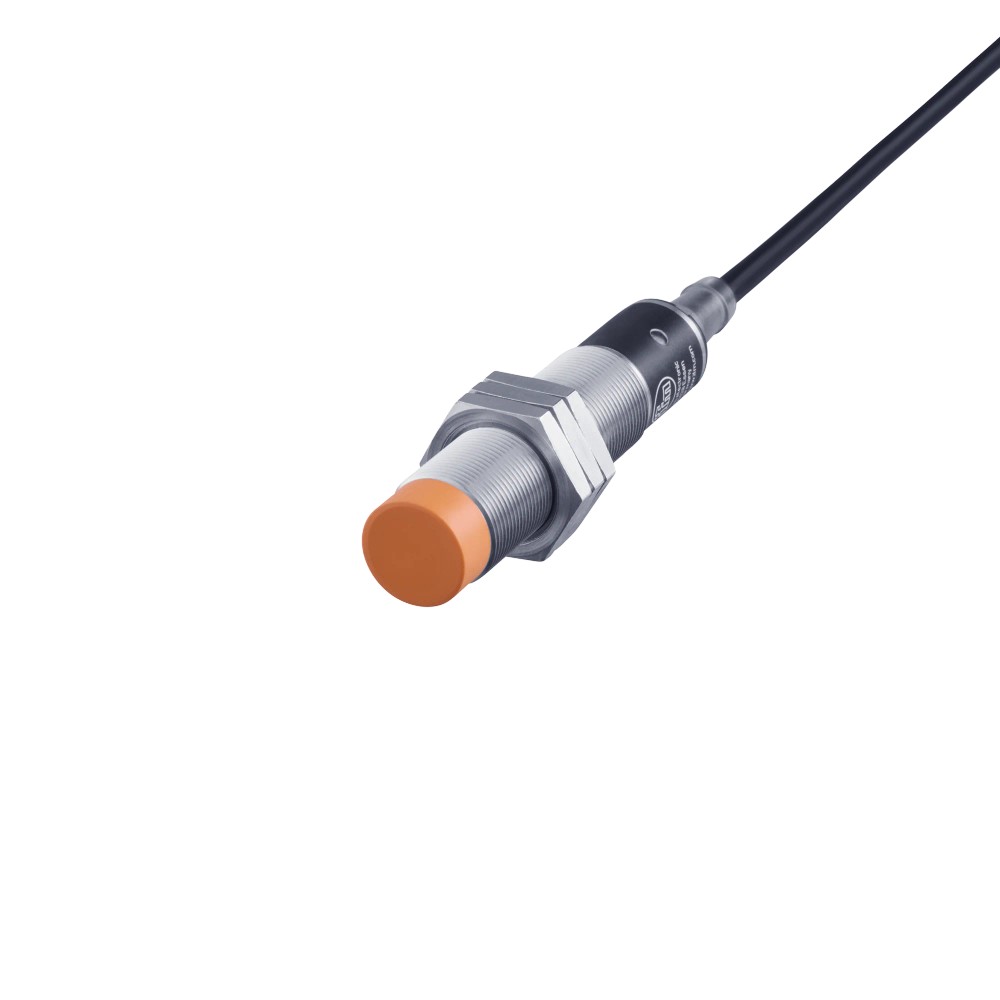

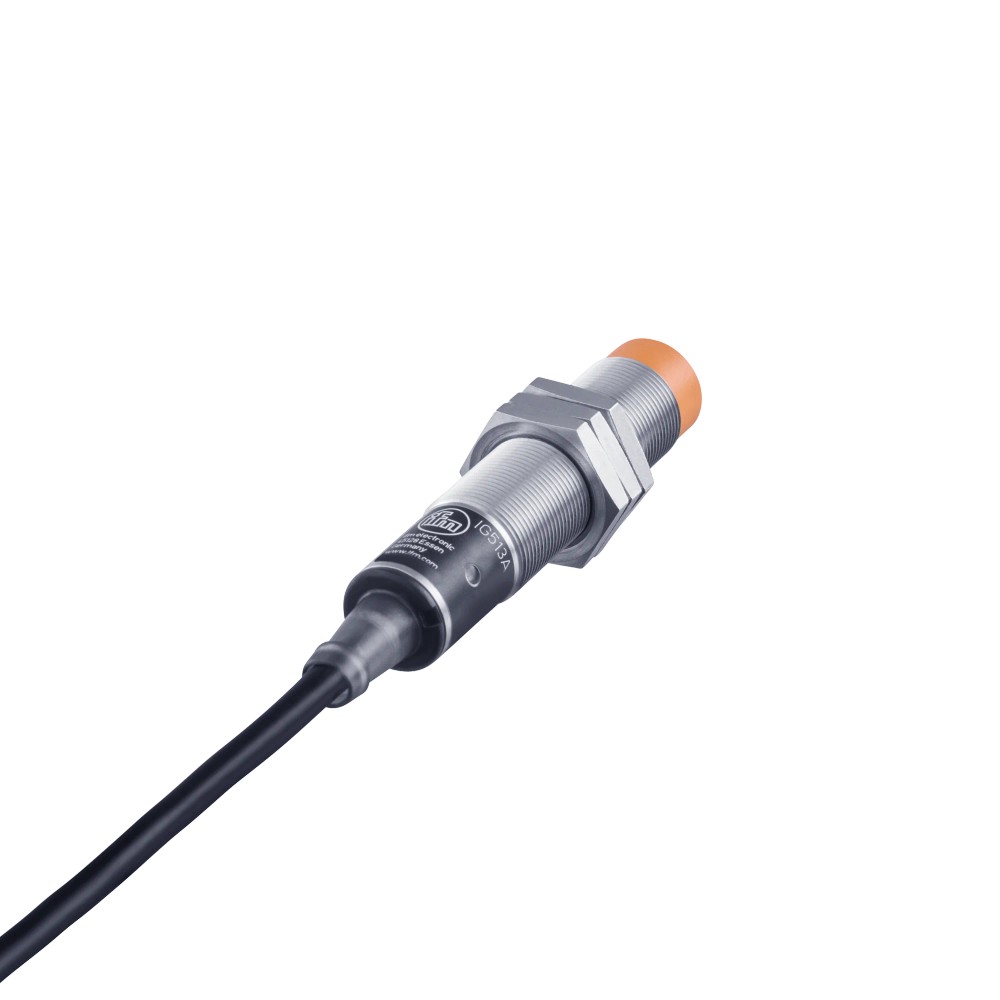

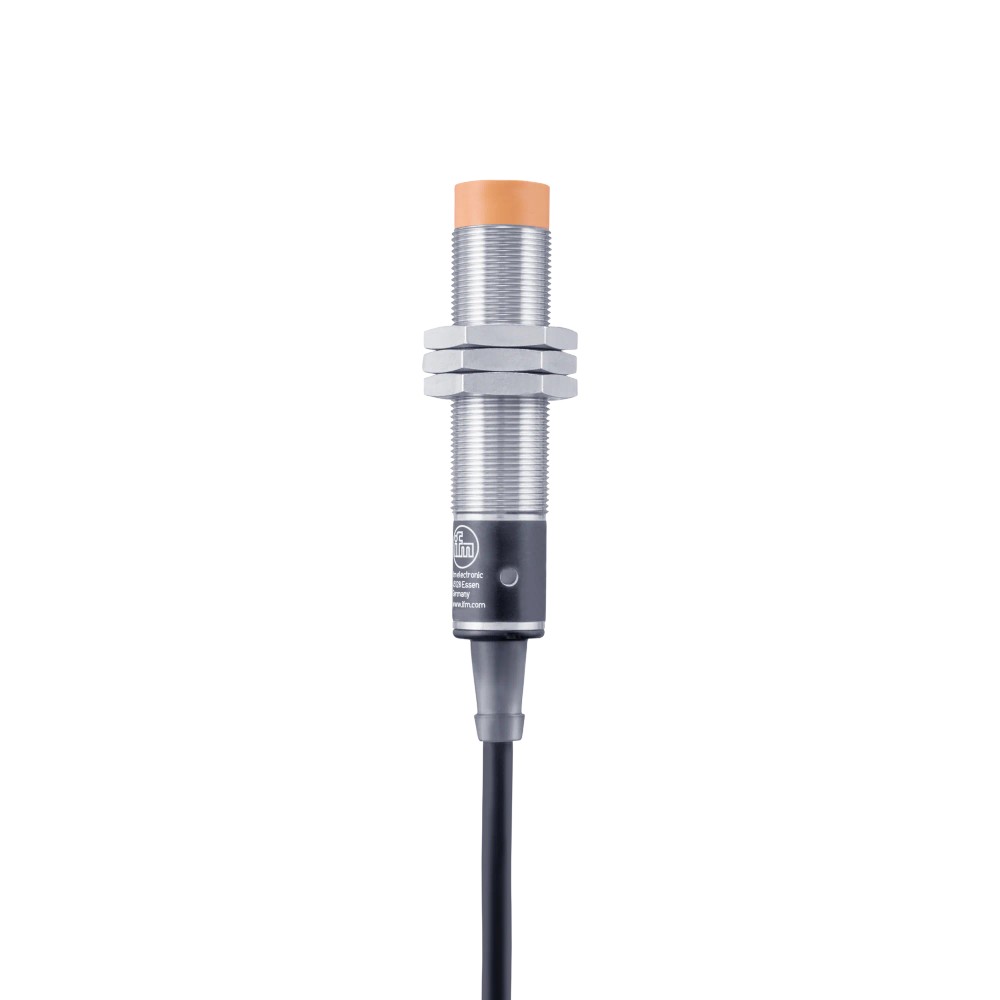

Imagem meramente ilustrativa

R$ 789,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG515A
EAN: 4021179268561
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IG515A IFM - Sensor Indutivo IFM Áreas Explosivas M18 8mm PNP/NPN IP67"

Destaques do Produto

Alcance de detecção

8 mm; montagem não embutida

Saída

PNP/NPN, abertura ou fechamento selecionável

Alimentação

10...30 V DC

Conexão

Cabo PUR de 2 m, 2 fios

Montagem mecânica

Rosca M18 x 1

Uso em área potencialmente explosiva

Certificação ATEX informada; tampa de proteção montada para essa aplicação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG515A para áreas potencialmente explosivas, M18, alcance de detecção de 8 mm, saída PNP/NPN

O IFM IG515A é um sensor indutivo para detecção de objetos metálicos em aplicações potencialmente explosivas. Tem formato roscado M18 x 1, instalação não embutida e alcance nominal de detecção de 8 mm. Opera com alimentação DC de 10 a 30 V e possui saída PNP/NPN com função de abertura ou fechamento selecionável. A aplicação em área com risco de explosivo exige a tampa de proteção montada.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG515A
Formato e dimensões	M18 x 1; comprimento de 80 mm
Instalação	Não embutido
Alcance nominal de detecção	8 mm
Saída	PNP/NPN; abertura ou fechamento selecionável
Alimentação	10...30 V DC
Conexão elétrica	Cabo PUR de 2 m; 2 x 0,5 mm²
Proteção do invólucro	IP 67
Certificação informada	ATEX II 3D Ex tc IIIC T80°C Dc X

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas ou instalações cuja alimentação, saída e montagem atendam às especificações do sensor.
Aplicações potencialmente explosivas compatíveis com a classificação ATEX informada, observando a montagem da tampa de proteção.
Instalações que comportem montagem não embutida M18 e distância de trabalho dentro da faixa especificada.

⚠ Considere outro se precisa de:

Não selecionar para detecção de objetos não metálicos como função de sensor indutivo; a ficha não especifica detecção desses materiais.
Não usar em alimentação fora de 10...30 V DC ou em ambiente fora de -20...60 °C.
Não utilizar em aplicação com risco de explosão sem a tampa de proteção montada, conforme condição indicada pelo fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva em aplicações potencialmente explosivas, respeitando a classificação ATEX indicada e mantendo a tampa protetora montada.
Possibilidade de uso em máquinas ou instalações com detecção de objetos metálicos é compatível com a tecnologia indutiva, mas a distância efetiva depende do material; a ficha informa fatores de correção específicos.
A instalação deve permanecer dentro da faixa ambiente de -20...60 °C e respeitar alimentação DC de 10...30 V. A ficha não especifica o tipo de máquina, o material-alvo obrigatório ou condições adicionais de instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG515A para áreas potencialmente explosivas, M18, alcance de detecção de 8 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IG515A

Quando a aplicação exigir sensor indutivo M18 não embutido, alcance nominal de 8 mm, saída PNP/NPN selecionável e alimentação DC entre 10 e 30 V.

Verifique antes de especificar

Confirme que a faixa de detecção e o espaço para montagem não embutida são adequados, que a entrada do sistema aceita a configuração elétrica e que a aplicação em área potencialmente explosiva corresponde à certificação informada.

Considere outra configuração

Procure outra versão quando a aplicação exigir conexão diferente de cabo de 2 m, alimentação fora da faixa indicada, temperatura ambiente fora dos limites ou montagem embutida. A ficha não identifica modelos alternativos; consulte o catálogo IFM para seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Marca e modelo	IFM IG515A	Identificação do anúncio.
Aplicação declarada	Aplicações em áreas potencialmente explosivas	Aplicação indicada na ficha; observar certificação e condição de montagem.
Certificação	ATEX II 3D Ex tc IIIC T80°C Dc X	Classificação informada pelo fabricante para a aplicação declarada.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Corrente residual máxima	0,5 mA	Limite informado.
Corrente de saída mínima	4 mA	Valor mínimo informado para a saída.
Corrente de saída máxima constante	150 mA	Limite de corrente constante da saída de comutação DC.
Queda de tensão máxima da saída	4,6 V	Limite informado para a saída de comutação DC.

Saída e comutação
Tipo de saída	PNP/NPN	Tipo de saída de comutação informado.
Função de saída	Abertura/fechamento, selecionável	Função configurável conforme a aplicação.
Frequência de comutação DC	300 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Detecção e desvios
Alcance nominal de detecção	8 mm	Alcance informado para montagem não embutida.
Distância real de comutação Sr	8 ± 10% mm	Valor e variação especificados para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada.
Histerese	1...20% de Sr	Faixa relativa ao alcance real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados; considerar na distância efetiva de detecção.

Conexão elétrica
Tipo de conexão	Cabo PUR de 2 m	Conexão elétrica fornecida integralmente no sensor.
Número de fios	2 fios	Quantidade de condutores informada.
Seção dos condutores	2 x 0,5 mm²	Construção do cabo indicada na ficha.

Condições ambientais e proteção
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado para o invólucro.
Temperatura de superfície da classificação Ex	T80°C	Temperatura indicada na classificação ATEX fornecida.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; IEC 60255-5: 1 kV line to line, Ri 500 Ohm; EN 55011 classe B	Níveis e referências de EMC informados na ficha.

Dados mecânicos
Formato construtivo	Roscado	Formato do invólucro.
Dimensões	M18 x 1; comprimento 80 mm	Dimensões nominais informadas.
Método de montagem	Não embutido	Condição de montagem especificada.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da tampa de proteção	PA	Material informado para a tampa.
Material das tampas	TPU	Material informado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Peso	179 g	Peso informado no conjunto de atributos do produto.

Indicadores e acessórios incluídos
Indicador de diagnóstico	1 LED amarelo, status de chaveamento	Indica o estado de comutação.
Porcas de fixação	3 x M18	Acessório indicado como incluído.
Tampa de proteção	1 x M18 / Ø 23 mm	Acessório indicado como incluído; montagem necessária para uso em aplicação com risco de explosão conforme a ficha.

Identificação comercial
SKU e part number	IG515A	Códigos de identificação do produto.
GTIN	4021179268561	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto fornece saída de comutação PNP/NPN.

Conexões

Elétrica Cabo PUR de 2 m, 2 x 0,5 mm², dois fios. Alimentação DC de 10...30 V. Saída de comutação PNP/NPN; função abertura/fechamento selecionável. Verifique no datasheet a ligação correspondente à configuração e ao circuito de entrada.

Processo Conexão mecânica roscada M18 x 1; comprimento total de 80 mm. Montagem não embutida. Não é informada conexão de processo fluídico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída de comutação PNP/NPN e alimentação DC dentro da faixa especificada	✓	A ficha informa saída PNP/NPN e alimentação de 10...30 V DC; confirme a configuração elétrica no circuito e no datasheet.
Instalação mecânica com alojamento M18 x 1 e espaço para montagem não embutida	✓	O formato construtivo é roscado M18 x 1 e o método de montagem informado é não embutido.
Aplicação potencialmente explosiva correspondente à classificação indicada, com tampa protetora montada	✓	A ficha informa ATEX II 3D Ex tc IIIC T80°C Dc X e exige tampa protetora montada para uso em áreas com risco de explosão.
Alimentação AC ou DC fora de 10...30 V	✗	A faixa de alimentação informada é exclusivamente 10...30 V DC.
Montagem embutida	✗	O método de montagem indicado para este sensor é não embutido.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG515A para áreas potencialmente explosivas, M18, alcance de detecção de 8 mm, saída PNP/NPN

Confirme o modelo IG515A, a rosca M18 x 1 e o espaço necessário para comprimento de 80 mm.
Planeje a montagem não embutida, mantendo a face ativa na posição de detecção prevista.
Em instalação com risco de explosão, monte a tampa protetora indicada pelo fabricante antes de operar o sensor.
Verifique se a alimentação do circuito está entre 10...30 V DC e se a entrada aceita a saída PNP/NPN configurada.
Conecte o cabo de 2 m e 2 fios de acordo com o esquema elétrico do datasheet; não deduza a pinagem sem consultar o documento.
Após energizar, confira o LED amarelo de status de chaveamento e valide a detecção na distância de trabalho prevista.

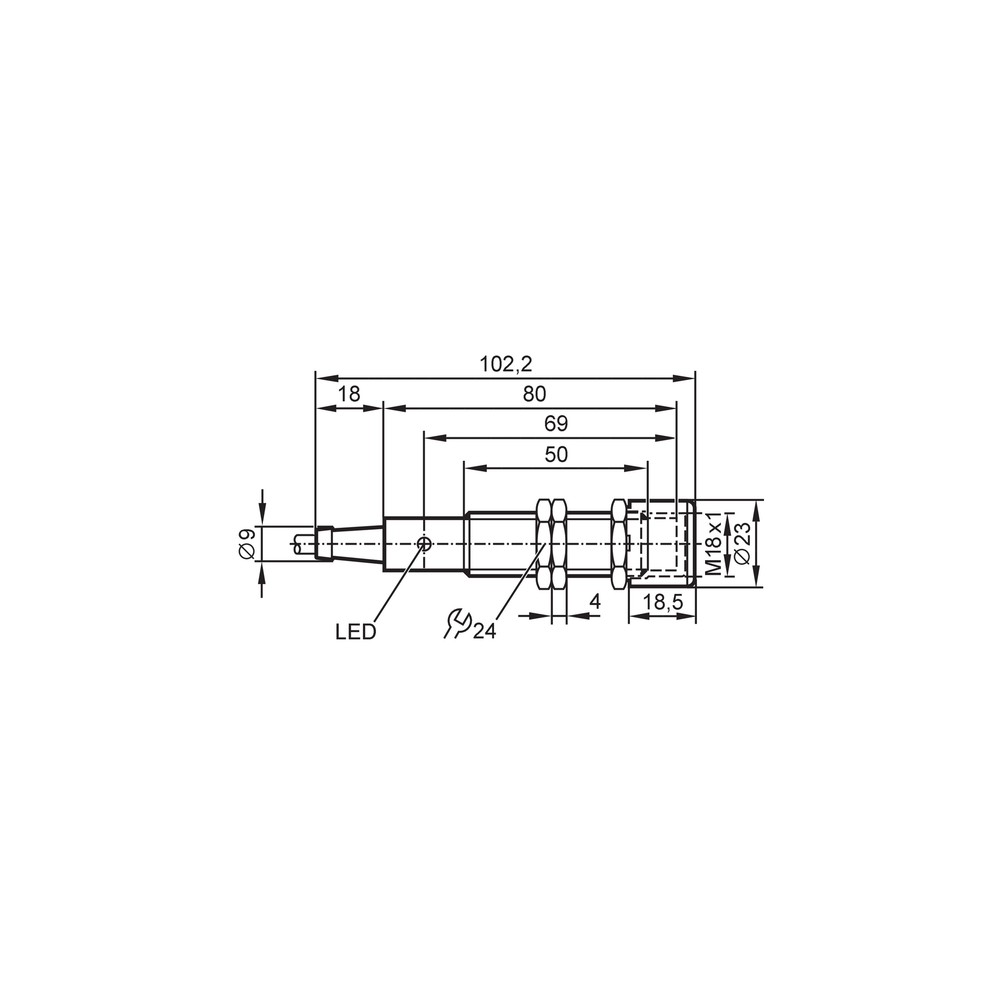

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

3 porcas de fixação M18
1 tampa de proteção M18 / Ø 23 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não sinaliza a presença do alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou ligação/alimentação incompatível.	Confira a tensão DC, a ligação pelo datasheet, a distância entre face ativa e alvo e o fator de correção do material.
A saída permanece acionada ou não comuta conforme a lógica do controle.	Função de abertura/fechamento ou configuração PNP/NPN incompatível com a entrada conectada.	Verifique a configuração selecionada e confirme que o circuito de entrada é compatível com o tipo de saída usado.
O sensor comuta de forma irregular perto do ponto de detecção.	Alvo operando na zona limite ou variação de ponto de comutação/histerese inerente à especificação.	Meça a posição do alvo e compare com a distância de trabalho e os limites de variação informados no datasheet.
O sensor não opera após a instalação em área com risco de explosão.	Tampa de proteção exigida para essa aplicação ausente ou instalação fora das condições elétricas e ambientais especificadas.	Confirme a montagem da tampa protetora, a classificação aplicável, a alimentação DC e a temperatura ambiente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG515A (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG515A e para que serve?

É um sensor indutivo para detectar objetos por proximidade. A ficha o destina a aplicações potencialmente explosivas, com montagem não embutida.

O que acompanha o sensor?

A ficha lista três porcas de fixação M18 e uma tampa de proteção M18 com Ø 23 mm. O sensor possui cabo PUR de 2 m.

Posso ligar o IG515A a qualquer entrada PNP ou NPN?

Não necessariamente: a saída é PNP/NPN e a função é selecionável, mas a compatibilidade depende da configuração e do circuito de entrada. Consulte o esquema elétrico do datasheet antes de conectar.

Ele pode ser instalado embutido?

Não. O método de montagem especificado para o IG515A é não embutido.

O que fazer se o sensor não detectar uma peça de alumínio ou cobre?

A distância efetiva pode ser menor que a nominal, pois a ficha informa fatores de correção de 0,3 para alumínio e 0,2 para cobre. Verifique material, distância e alinhamento antes de substituir o sensor.

Por que a saída não muda de estado quando o alvo se aproxima?

Uma causa possível é distância além da faixa de trabalho ou configuração de saída incompatível. Confira a distância, a alimentação e a configuração abertura/fechamento e PNP/NPN.

Quando escolher o IG515A em vez de outro sensor?

Escolha-o quando a aplicação exigir sensor indutivo não embutido M18, alcance nominal de 8 mm e alimentação DC de 10...30 V. Para outra montagem ou conexão, compare as especificações de outra versão no catálogo IFM.

Este sensor vem em kit ou é vendido avulso?

A ficha informa embalagem de uma peça e lista porcas de fixação e tampa de proteção como materiais incluídos. Não há indicação de kit com outros dispositivos.

Quais cuidados devo ter na instalação elétrica?

Use alimentação DC dentro da faixa especificada e siga o esquema de ligação do fabricante para a configuração de saída escolhida. Não determine a pinagem por suposição.

Preciso montar a tampa de proteção em qualquer instalação?

A ficha exige a tampa protetora montada para aplicação em áreas com risco de explosão. Para outras condições, consulte as instruções do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

Montagem não embutida

Instalação em que o sensor não fica totalmente nivelado ou inserido no material ao redor; requer respeitar as condições de montagem especificadas. (Ref.: método de montagem: não embutido.)

Distância real de comutação usada como referência para os desvios e a histerese especificados. (Ref.: distância real de comutação Sr: 8 ± 10% mm.)

PNP/NPN

Tipos de saída de comutação que devem ser compatibilizados com o circuito de entrada conectado. (Ref.: saída de comutação: PNP/NPN.)

IP 67

Grau de proteção do invólucro declarado na ficha do produto. (Ref.: grau de proteção: IP 67.)
