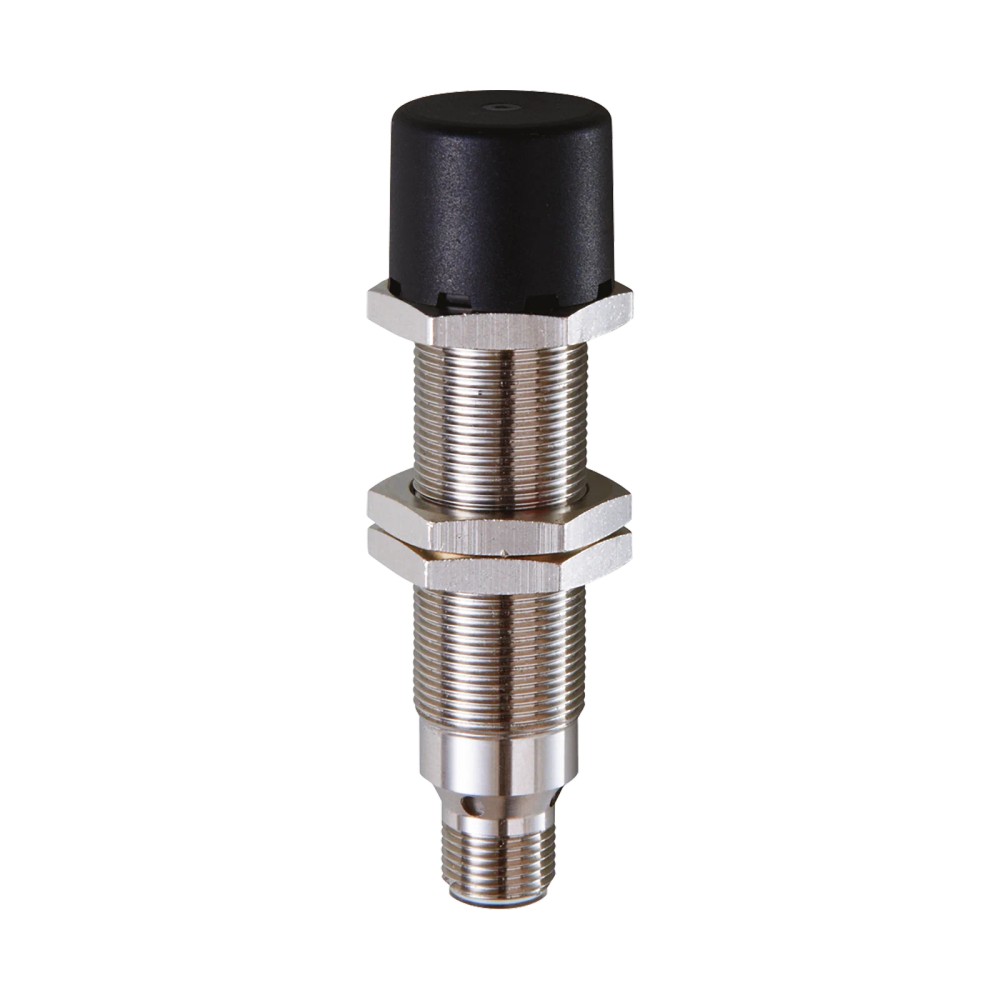

Sobre o Sensor Indutivo IFM IG514A para áreas potencialmente explosivas, M18 x 1, alcance de 10 mm, PNP antivalente, conexão M12
O IFM IG514A é um sensor indutivo para detectar objetos metálicos em aplicações potencialmente explosivas. Possui invólucro roscado M18 x 1, alcance nominal de detecção de 10 mm e saída PNP antivalente. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 4 contatos. Para uso em área com risco de explosão, a ficha especifica a instalação com tampa de proteção montada.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor indutivo |
| Aplicação indicada | Áreas potencialmente explosivas; em área com risco de explosão, usar com tampa de proteção montada |
| Formato e dimensão | M18 x 1; comprimento de 80 mm |
| Alcance de detecção | 10 mm; montagem não embutida |
| Saída | PNP antivalente |
| Alimentação | 10...30 V DC |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Grau de proteção | IP 67 |
| Temperatura ambiente | -20...60 °C |
| Frequência de comutação | 300 Hz DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em aplicações potencialmente explosivas, respeitando a identificação ATEX informada e a condição de montagem com tampa de proteção em área com risco de explosão.
- Instalações que aceitem sensor M18 x 1 não embutido, alcance nominal de 10 mm e saída PNP antivalente.
- Sistemas com alimentação DC dentro da faixa de 10...30 V e conexão elétrica M12 de 4 contatos.
⚠ Considere outro se precisa de:
- Aplicações que exijam montagem embutida: este modelo é especificado para montagem não embutida.
- Instalação em área com risco de explosão sem a tampa de proteção montada, condição indicada na ficha do produto.
- Circuitos que não sejam compatíveis com saída PNP antivalente ou cuja alimentação esteja fora de 10...30 V DC.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: detecção indutiva em áreas potencialmente explosivas. A ficha identifica o aparelho como II 3D Ex tc IIIC T80°C Dc X e determina que, em área com risco de explosão, a instalação seja feita somente com a tampa de proteção montada.
- Possibilidade de aplicação: detecção de objetos metálicos em máquinas ou sistemas que aceitem sensor M18 não embutido, saída PNP antivalente e alimentação de 10...30 V DC. A adequação deve ser validada pelas distâncias de trabalho, pelo material do alvo e pelos requisitos elétricos da instalação.
- Limitações a verificar no projeto: montagem não embutida, distância de trabalho especificada de 0...8,1 mm e temperatura ambiente de -20...60 °C. A ficha não declara um protocolo digital de comunicação nem uma aplicação específica de máquina.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo IFM IG514A para áreas potencialmente explosivas, M18 x 1, alcance de 10 mm, PNP antivalente, conexão M12, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Sensor indutivo | Classificação informada para o produto. |
| Aplicação | Para aplicações em áreas potencialmente explosivas | Aplicação declarada na ficha; em área com risco de explosão, a montagem requer tampa de proteção. |
| Identificação ATEX | II 3D Ex tc IIIC T80°C Dc X | Identificação de aparelhos ATEX informada na ficha. |
| Classe de proteção | III | Classe de proteção declarada pelo fabricante. |
| Detecção e montagem | ||
|---|---|---|
| Alcance de detecção | 10 mm | Valor nominal informado para a detecção. |
| Distância real de comutação Sr | 10 ± 10 % mm | Faixa da distância real de comutação declarada. |
| Distância de trabalho | 0...8,1 mm | Faixa de trabalho informada na ficha. |
| Tipo de montagem | Não embutido | Requisito de instalação mecânica declarado. |
| Variação no ponto de comutação | -15...15 % de Sr | Variação especificada em relação a Sr. |
| Histerese | 1...20 % de Sr | Valor de histerese especificado em relação a Sr. |
| Dados elétricos | ||
|---|---|---|
| Tipo de corrente | DC | Tipo de alimentação informado. |
| Tensão de operação | 10...30 V DC | Faixa de operação especificada. |
| Consumo de corrente | < 20 mA | Limite informado para o consumo. |
| Classe de proteção | III | Classificação elétrica declarada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção informado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção informado. |
| Proteção contra curto-circuitos | Sim | Proteção especificada; versão por impulso. |
| Saída de comutação | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída declarado. |
| Saída | Antivalente | Configuração da saída informada na ficha. |
| Frequência de comutação DC | 300 Hz | Frequência máxima especificada para operação DC. |
| Corrente residual máxima | 0,1 mA | Limite informado para a corrente residual. |
| Corrente máxima constante da saída de comutação DC | 100 mA | Limite de corrente constante declarado para a saída DC. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo especificado. |
| Conexões | ||
|---|---|---|

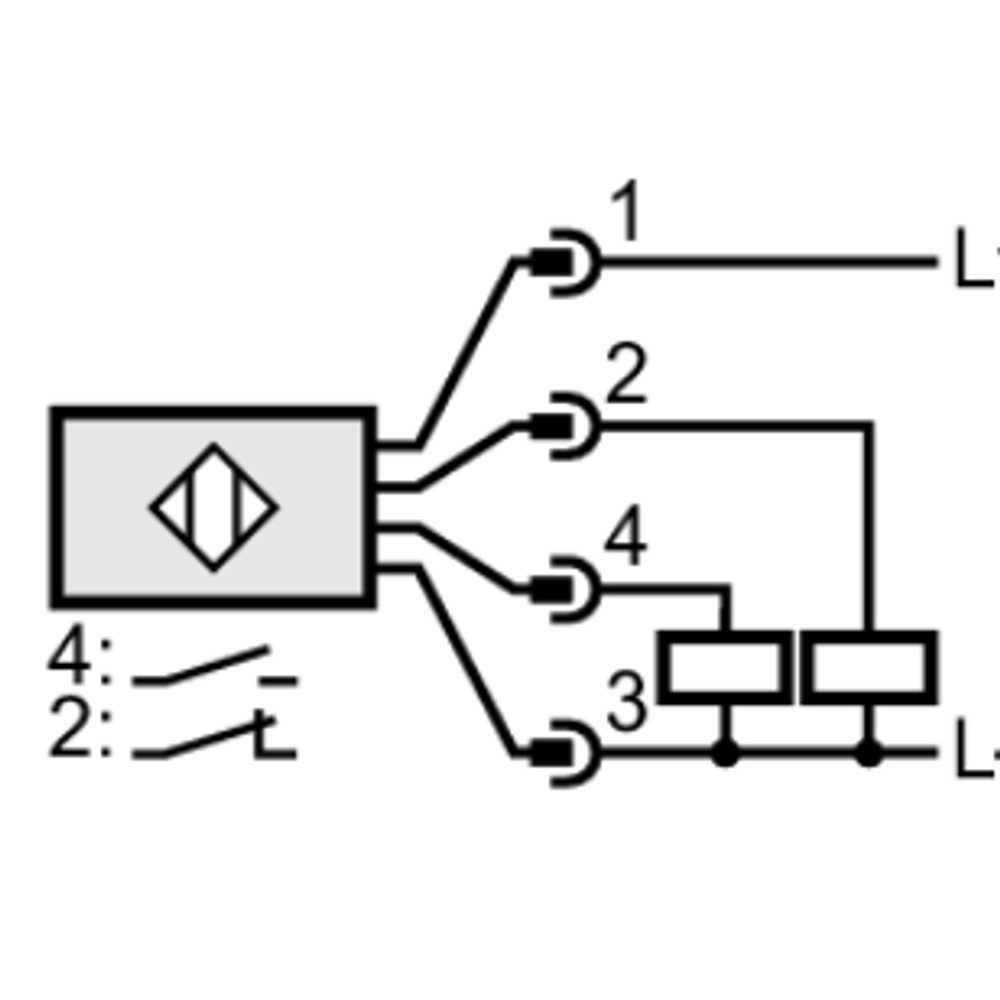

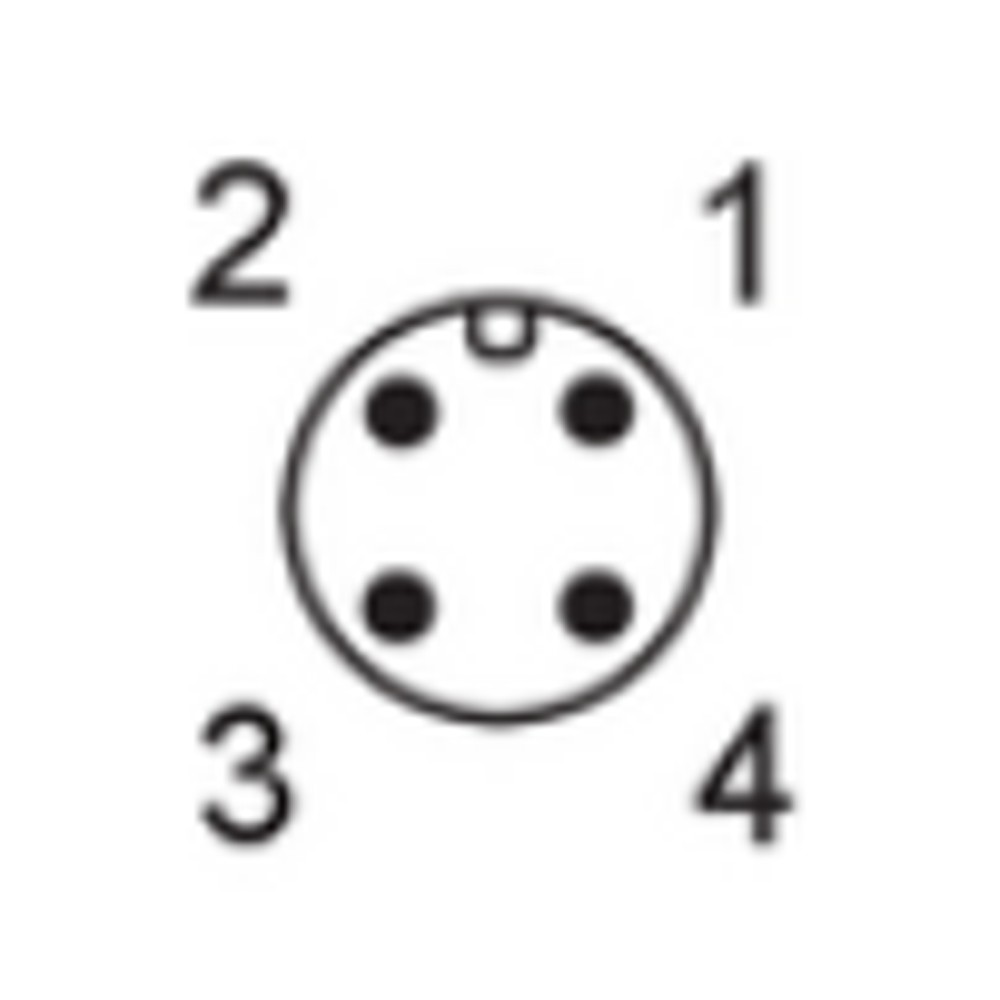

| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo e quantidade de contatos informados; consultar o datasheet para a atribuição dos pinos. |
| Quantidade de fios | 3 fios | Configuração informada nos dados do anúncio. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -20...60 °C | Faixa de temperatura ambiente especificada. |
| Grau de proteção | IP 67 | Grau de proteção declarado; não substitui a verificação das condições de instalação. |
| Condição para área com risco de explosão | Montagem somente com tampa de proteção montada | Condição expressa na ficha para aplicação em área com risco de explosão. |
| Compatibilidade de materiais e fatores de correção | ||
|---|---|---|
| Fator de correção para aço | 1 | Fator informado para o material aço. |
| Fator de correção para aço inoxidável | 0,7 | Fator informado para o material aço inoxidável. |
| Fator de correção para latão | 0,4 | Fator informado para o material latão. |
| Fator de correção para alumínio | 0,3 | Fator informado para o material alumínio. |
| Fator de correção para cobre | 0,2 | Fator informado para o material cobre. |
| Compatibilidade eletromagnética | ||
|---|---|---|
| EN 61000-4-2 | ESD 4 kV CD / 8 kV AD | Níveis declarados para descarga eletrostática. |
| EN 61000-4-3 | HF irradiado 3 V/m | Nível declarado para imunidade a alta frequência irradiada. |
| EN 61000-4-4 | Burst 2 kV | Nível declarado para imunidade a transientes rápidos. |
| EN 61000-4-6 | AF com fio 3 V | Nível declarado para imunidade a distúrbios conduzidos. |
| EN 55011 | Emissão classe B | Classificação de emissão informada. |
| Dados mecânicos e materiais | ||
|---|---|---|

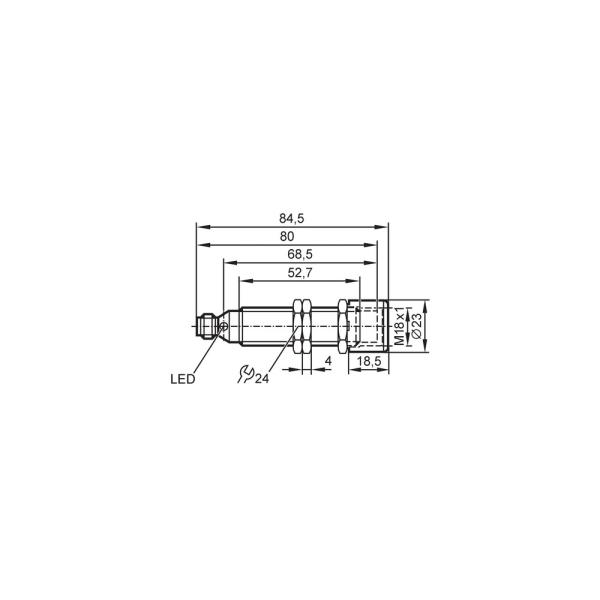

| Dimensões | M18 x 1 / L = 80 mm | Dimensão do invólucro roscado e comprimento total informado. |
| Material do invólucro | 1.4404 (aço inoxidável / 316L) | Material declarado para o invólucro. |
| Material da face ativa | PBT laranja | Material declarado para a face ativa. |
| Material das porcas de fixação | Aço inoxidável | Material declarado para as porcas. |
| Material da tampa de proteção | PA | Material declarado para a tampa. |
| Peso | 107,05 g | Peso informado no dataset do produto. |
| Invólucro | Forma construtiva de roscas | Descrição construtiva informada. |
| Displays e elementos de operação | ||
|---|---|---|
| Indicador de estado | Status de chaveamento, 4 x LED amarelo | Indicação visual de estado declarada na ficha. |
| Confiabilidade e identificação comercial | ||
|---|---|---|
| MTTF | 1326 anos | Valor informado no dataset; consulte a documentação do fabricante para interpretar as condições de referência. |
| Marca | IFM | Fabricante indicado. |
| Modelo / SKU / Part Number | IG514A | Identificação comercial do produto. |
| GTIN | 4021179271509 | Código de identificação comercial informado. |
| NCM | 8536.50.90 | Classificação fiscal informada no dataset. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controlador compatível com saída PNP e alimentação DC de 10...30 V | ✓ | A ficha informa saída PNP antivalente e tensão de operação de 10...30 V DC; confirme também a pinagem no datasheet. |
| Montagem em suporte ou alojamento que aceite rosca M18 x 1 e montagem não embutida | ✓ | O formato informado é M18 x 1 e o tipo de montagem é não embutido. |
| Instalação em área com risco de explosão sem tampa de proteção | ✗ | A ficha estabelece que, em aplicação em área com risco de explosão, a montagem deve ocorrer somente com a tampa de proteção montada. |
| Aplicação que exija montagem embutida | ✗ | O produto está especificado para montagem não embutida. |
| Sistema que exija comunicação por protocolo digital especificado | ✗ | A ficha não informa protocolo de comunicação; informa saída de comutação PNP antivalente. |
INSTALAÇÃO
Como instalar o Sensor Indutivo IFM IG514A para áreas potencialmente explosivas, M18 x 1, alcance de 10 mm, PNP antivalente, conexão M12
- Confirme no projeto que a montagem aceita rosca M18 x 1 e instalação não embutida.
- Verifique a posição do sensor e a distância ao alvo conforme a distância de trabalho especificada; considere o material do alvo e o fator de correção correspondente.
- Em área com risco de explosão, instale o sensor somente com a tampa de proteção montada, conforme a condição indicada pelo fabricante.
- Confirme que a alimentação do circuito está dentro da faixa de 10...30 V DC e que a entrada conectada aceita saída PNP antivalente.
- Conecte o cabo ao conector M12 de codificação A e consulte o datasheet para confirmar a atribuição dos quatro contatos antes de energizar.
- Após a instalação, verifique o estado de comutação pelos LEDs e valide a detecção dentro das condições reais de operação.
ACESSÓRIOS
- 3 porcas de fixação M18
- 1 tampa de proteção M18 / Ø 23 mm
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta durante a aproximação do alvo. | Distância ou posicionamento fora da distância de trabalho, montagem incompatível com a condição não embutida, ou circuito sem alimentação dentro da faixa especificada. | Meça a alimentação no sensor, confira o posicionamento em relação ao alvo e verifique a distância de trabalho no datasheet. |
| A entrada do controlador não reconhece o sinal do sensor. | Incompatibilidade entre a saída PNP antivalente e o tipo de entrada do circuito, ou ligação incorreta dos contatos M12. | Confirme que a entrada aceita PNP e confira a atribuição dos pinos no datasheet antes de alterar a ligação. |
| O estado indicado pelos LEDs não corresponde à detecção esperada. | O alvo pode estar fora da distância de trabalho ou seu material pode demandar consideração do fator de correção informado. | Compare a distância ao alvo com a faixa de trabalho e consulte o fator de correção do material detectado. |
| O sensor apresenta operação instável ou interrupções no sinal. | Condição de alimentação, conexão ou ambiente fora dos limites especificados; também pode haver ligação incorreta ou carga incompatível com os limites da saída. | Verifique a alimentação de 10...30 V DC, a conexão M12, a temperatura ambiente e os limites de corrente e queda de tensão da saída. |
