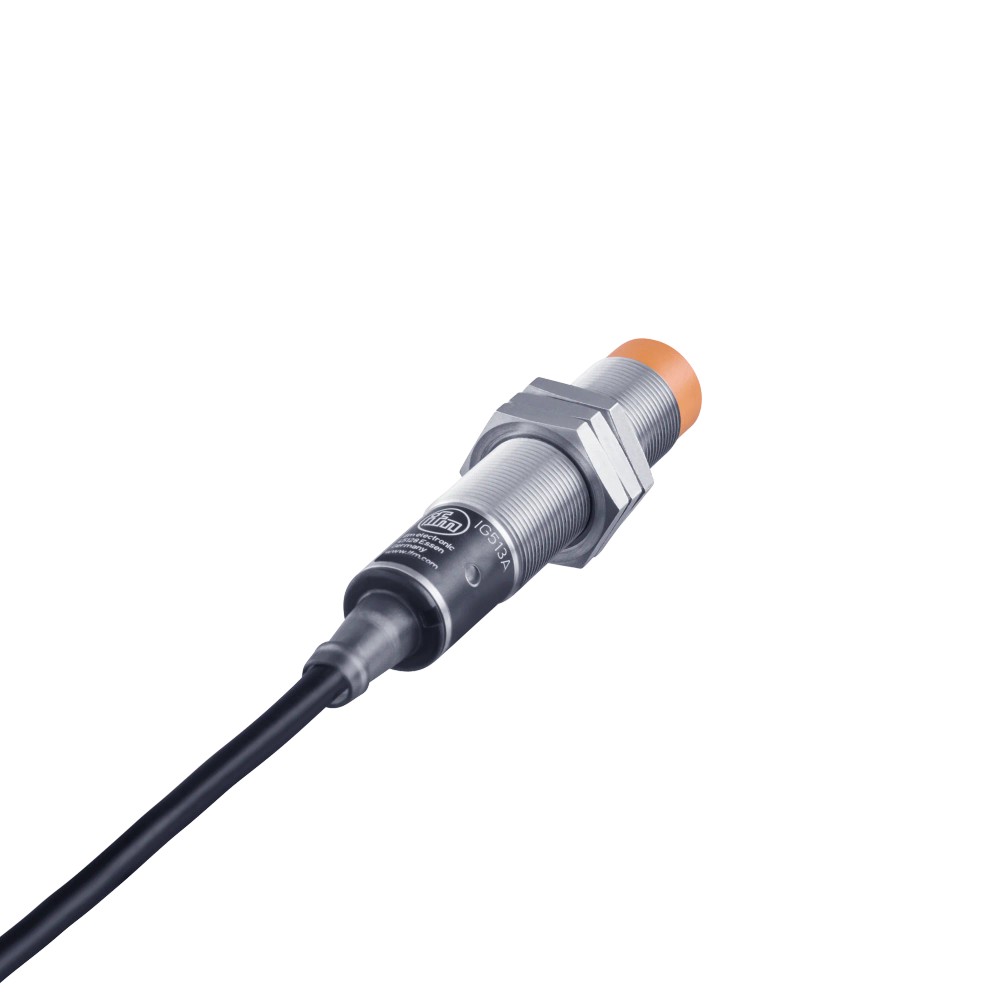

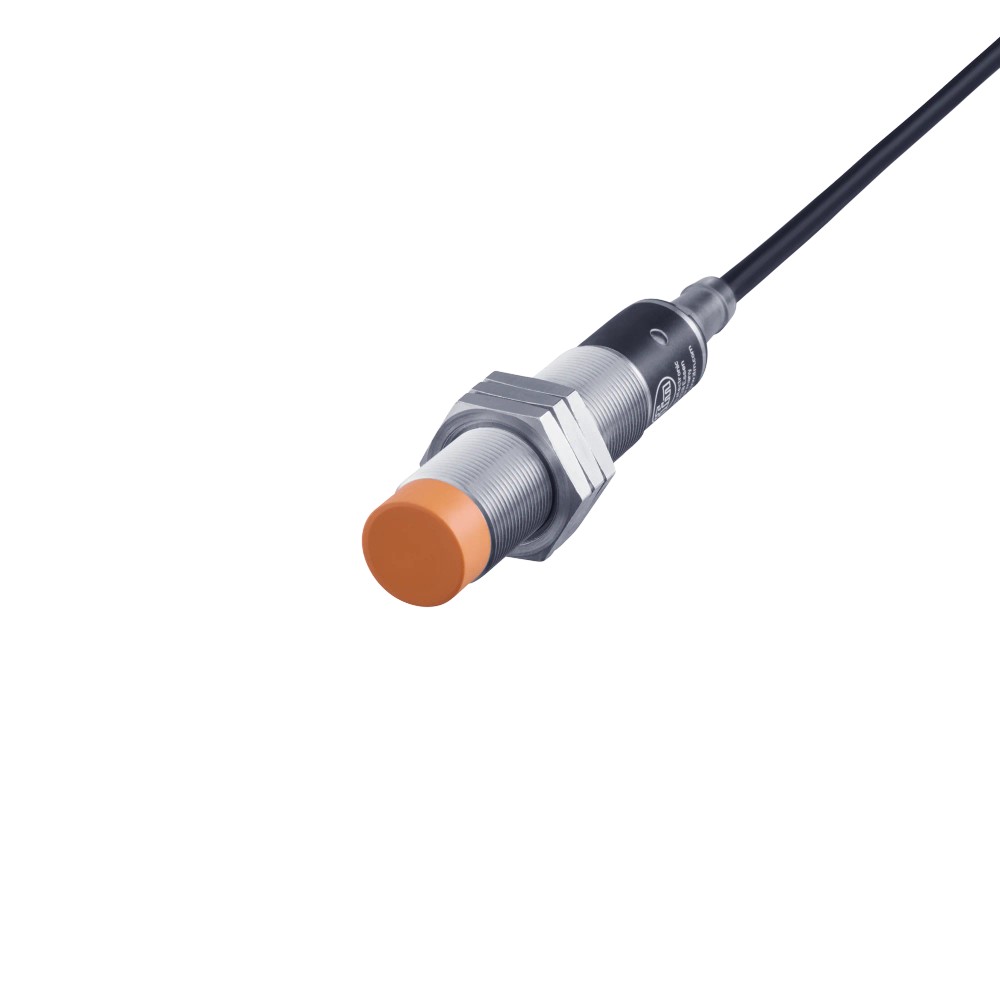

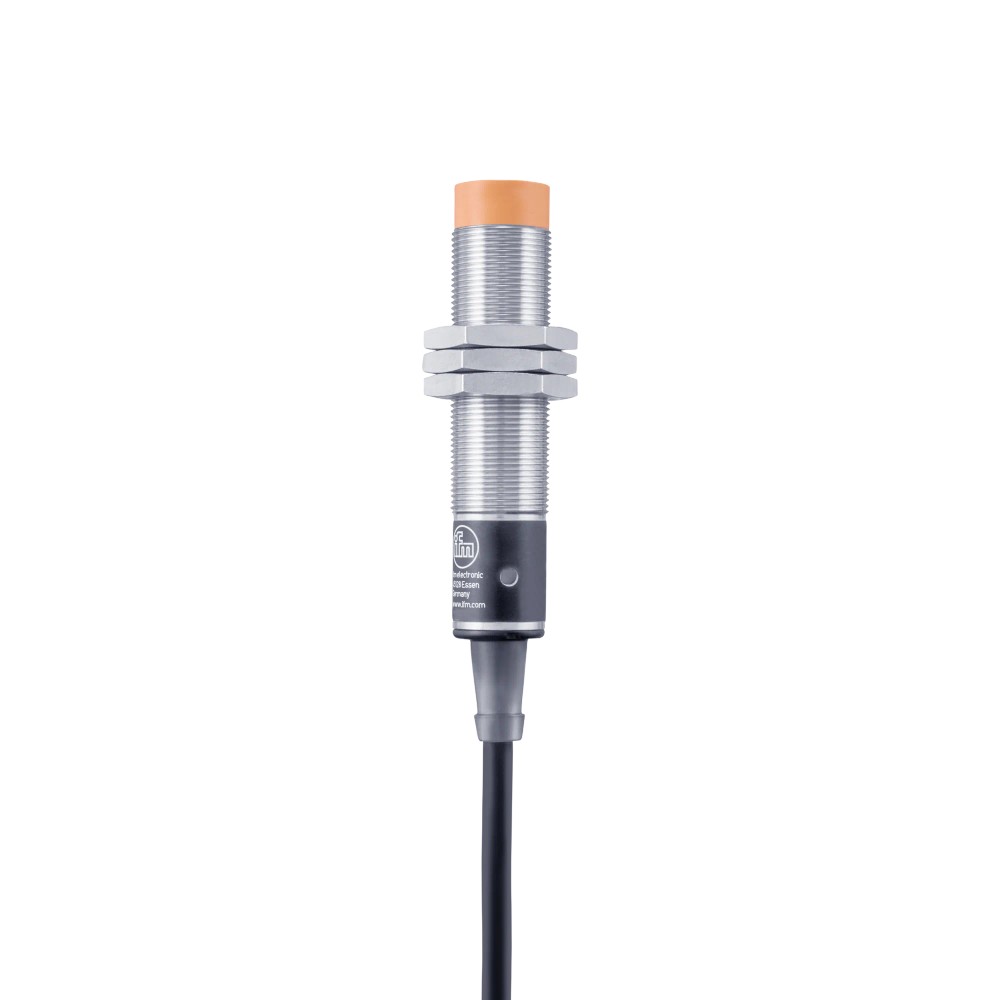

Sobre o Sensor Indutivo IFM IG513A para áreas potencialmente explosivas, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto
O IFM IG513A é um sensor indutivo para detectar objetos metálicos sem contato em aplicações potencialmente explosivas. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão por cabo PUR de 2 m com três fios. Seu invólucro M18 x 1 tem 80 mm de comprimento e proteção IP 67. A aplicação em área explosiva depende da identificação ATEX indicada e da instalação conforme as instruções do fabricante, incluindo a tampa protetora.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de sensor | Indutivo |
| Aplicação indicada | Áreas potencialmente explosivas; identificação II 3D Ex tc IIIC T80°C Dc X |
| Alcance de detecção | 8 mm; não embutido |
| Saída | PNP, normalmente aberta |
| Tensão de operação | 10...30 V DC |
| Frequência de comutação | 300 Hz |
| Conexão elétrica | Cabo PUR de 2 m, 3 fios |
| Construção | M18 x 1; comprimento 80 mm |
| Proteção e ambiente | IP 67; -20...60 °C |
| Corrente máxima constante da saída | 150 mA |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de alvos metálicos em instalações que atendam à identificação II 3D Ex tc IIIC T80°C Dc X e às instruções do fabricante para áreas potencialmente explosivas.
- Sistemas de controle com entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.
- Montagem roscada M18 x 1, não embutida, com distância de detecção compatível com o alcance nominal de 8 mm.
⚠ Considere outro se precisa de:
- Não selecionar para entrada que exija saída NPN ou contato normalmente fechado: o modelo especificado tem saída PNP normalmente aberta.
- Não operar fora da alimentação de 10...30 V DC nem da temperatura ambiente de -20...60 °C.
- Não usar em montagem embutida: a ficha identifica o sensor como não embutido.
- Não considerar a identificação para poeira como aprovação para qualquer classe ou zona de atmosfera explosiva; validar a classificação da área e as condições completas no datasheet e na documentação aplicável.
APLICAÇÕES E USO
- Aplicação declarada: detecção indutiva em áreas potencialmente explosivas, respeitando a identificação II 3D Ex tc IIIC T80°C Dc X e a condição de instalação com tampa protetora montada.
- Detecção de alvos metálicos em sistemas de automação com entrada compatível com PNP normalmente aberta; validar material, distância e fatores de correção indicados pelo fabricante.
- Uso em ambiente dentro da faixa de temperatura de -20...60 °C e com instalação que respeite o grau IP 67 e as instruções do datasheet.
- Possibilidade inferida: monitoramento de presença ou posição de componentes metálicos em máquinas. A adequação depende da geometria do alvo, do espaçamento e da validação da distância de trabalho na aplicação real. A ficha não especifica protocolo de comunicação digital.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo IFM IG513A para áreas potencialmente explosivas, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor indutivo IFM IG513A | Identificação do modelo conforme os dados do anúncio e do fabricante. |
| Tipo de sensor | Indutivo | Detecção sem contato por princípio indutivo; a ficha especifica alcance para o produto. |
| Aplicação | Áreas potencialmente explosivas | Aplicação declarada pelo fabricante; validar a classificação da área e as condições de instalação. |
| Identificação ATEX | II 3D Ex tc IIIC T80°C Dc X | Marcação informada na ficha; não generalizar a adequação para outras classes ou zonas. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | 15 mA | Valor de consumo informado na ficha. |
| Classe de proteção elétrica | III | Classe declarada pelo fabricante. |
| Queda de tensão máxima da saída DC | 2,5 V | Limite informado para a saída de comutação DC. |
| Proteção contra sobrecarga | Sim | Proteção declarada pelo fabricante. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção indicado na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada pelo fabricante. |
| Saída e comutação | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída de chaveamento. |
| Função de saída | Normalmente aberta | Estado funcional da saída conforme especificação. |
| Corrente máxima constante da saída DC | 150 mA | Limite máximo informado para a saída; dimensionar a carga dentro desse valor. |
| Frequência de comutação DC | 300 Hz | Frequência máxima de comutação especificada. |
| Indicador de status | 1 LED amarelo | Indica o status de chaveamento. |
| Detecção e desvios | ||
|---|---|---|
| Alcance de detecção | 8 mm | Valor nominal informado; sensor especificado para montagem não embutida. |
| Distância real de comutação Sr | 8 ± 10 % mm | Faixa de distância real de comutação indicada pelo fabricante. |
| Distância de trabalho | 0...6,48 mm | Faixa de trabalho informada na ficha. |
| Histerese | 1...20 % de Sr | Valor percentual referido à distância real de comutação Sr. |
| Variação no ponto de comutação | -10...10 % de Sr | Variação especificada como percentual de Sr. |
| Fatores de correção por material | Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2 | Aplicar os fatores indicados ao considerar a resposta para os materiais listados. |
| Conexão elétrica | ||
|---|---|---|
| Tipo de conexão | Cabo PUR de 2 m, 3 fios | Ligação elétrica fornecida; confirmar a atribuição dos condutores no datasheet antes de conectar. |
| Seção dos condutores | 3 x 0,50 mm² | Dado da conexão elétrica informado pelo fabricante. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -20...60 °C | Faixa de temperatura ambiente de operação informada. |
| Grau de proteção | IP 67 | Grau de proteção declarado; seguir as condições de instalação do fabricante. |
| Montagem em área de risco | Tampa protetora montada | A ficha condiciona a aplicação em área com risco de explosão à montagem da tampa protetora. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Designação da rosca | M18 x 1 | Dimensão mecânica para seleção da fixação. |

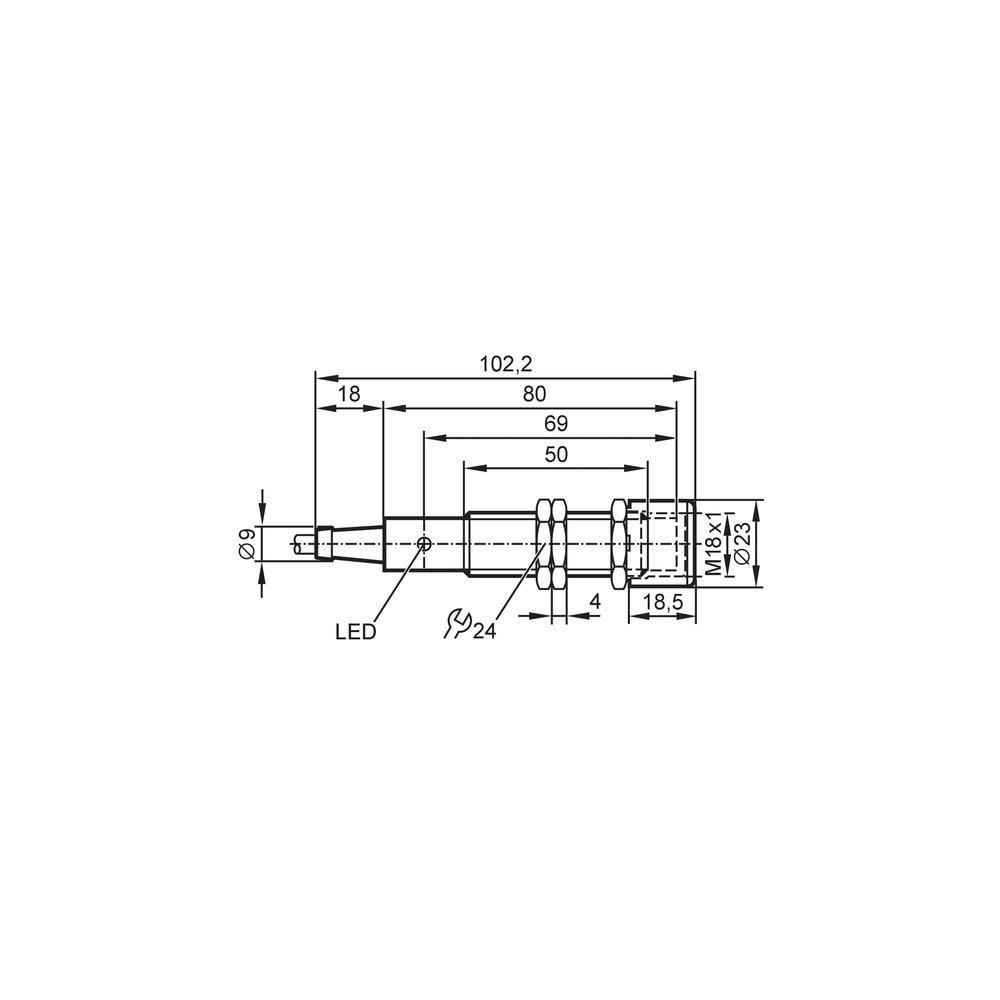

| Dimensões | M18 x 1 / L = 80 mm | Formato roscado e comprimento total informados. |
| Montagem | Não embutido | Considerar essa condição ao projetar a instalação e a posição do sensor. |
| Invólucro | Latão revestido com bronze branco | Material declarado para o invólucro. |
| Face ativa | PBT laranja | Material declarado para a face ativa. |
| Tampa de proteção | PA | Material declarado para a tampa de proteção. |
| Tampas | TPU | Material declarado para as tampas. |
| Porcas de fixação | Latão revestido com bronze branco | Material declarado para as porcas de fixação. |
| Peso | 193,5 g | Peso informado nos dados do produto. |
| Confiabilidade e conformidade | ||
|---|---|---|
| MTTF | 1853 anos | Valor MTTF informado na ficha; não equivale a período de garantia nem determina a vida útil de cada unidade. |
| Compatibilidade eletromagnética | EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; IEC 60255-5: 1 kV linha a linha, Ri 500 Ohm; EN 55011 classe B | Condições e referências EMC transcritas dos dados do fabricante. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada digital de controlador compatível com sensor PNP normalmente aberto, alimentação de 10...30 V DC e corrente de carga dentro do limite informado | ✓ | A ficha especifica saída PNP normalmente aberta, tensão de operação de 10...30 V DC e corrente máxima constante de saída de 150 mA. |
| Entrada que exige sinal NPN ou normalmente fechado | ✗ | A configuração informada é PNP normalmente aberta; a ficha não especifica versão NPN ou normalmente fechada. |
| Montagem roscada M18 x 1 com instalação não embutida e alvo dentro do alcance aplicável | ✓ | A ficha informa rosca M18 x 1, montagem não embutida e alcance nominal de detecção de 8 mm. |
| Montagem embutida | ✗ | A ficha identifica o modelo como não embutido. |
| Área potencialmente explosiva cuja classificação e condições correspondam à identificação do produto, com tampa protetora montada | ✓ | A ficha informa aplicação em áreas potencialmente explosivas e identificação II 3D Ex tc IIIC T80°C Dc X; também exige tampa protetora montada. A adequação à classificação específica da instalação deve ser confirmada. |
| Comunicação por protocolo industrial digital | ✗ | A ficha não declara protocolo digital; informa saída discreta PNP normalmente aberta. |
INSTALAÇÃO
Como instalar o Sensor Indutivo IFM IG513A para áreas potencialmente explosivas, M18 x 1, alcance de detecção de 8 mm, PNP normalmente aberto
- Confirme que o modelo, a saída PNP normalmente aberta, a alimentação requerida e a identificação de área explosiva correspondem ao projeto.
- Verifique a posição de instalação: o sensor é não embutido; assegure espaço livre conforme o desenho e as instruções do fabricante.
- Fixe o sensor pela rosca M18 x 1 usando as porcas fornecidas, sem danificar o corpo ou o cabo.
- Em aplicação em área com risco de explosão, instale a tampa protetora montada e confirme a adequação à classificação da área.
- Conecte o cabo PUR de 2 m e três fios ao circuito compatível; consulte o datasheet para confirmar a identificação dos condutores antes de energizar.
- Energize dentro da faixa especificada e valide a comutação com o alvo na posição de trabalho; observe o LED amarelo de status.
ACESSÓRIOS
- 3 porcas de fixação M18
- 1 tampa de proteção M18 / Ø 23 mm
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A entrada do controlador não muda de estado quando o alvo se aproxima. | Alvo fora da distância de trabalho, montagem incompatível com a condição não embutida ou material com fator de correção menor que o do aço. | Verifique o espaçamento e o tipo de montagem; compare o material do alvo com os fatores de correção da ficha e observe o LED de status. |
| O sensor não é reconhecido pelo circuito ou a saída permanece inativa. | Alimentação ausente ou fora da faixa, ligação incorreta ou entrada do controlador incompatível com saída PNP normalmente aberta. | Meça a alimentação nos terminais conforme o esquema oficial, confirme a ligação dos condutores no datasheet e confira o tipo de entrada do controlador. |
| A saída comuta de forma irregular ou o controlador apresenta falhas de sinal. | Carga acima da corrente máxima constante especificada, curto-circuito ou interferência/instalação elétrica inadequada. | Confira a corrente da carga contra o limite de 150 mA, inspecione o cabo e a ligação e verifique as condições de EMC aplicáveis. |
| O sensor não pode ser usado conforme planejado na área classificada. | Tampa protetora ausente ou incompatibilidade entre a classificação real da área e a identificação do sensor. | Confirme a presença da tampa protetora e compare a classificação documentada da área com a identificação II 3D Ex tc IIIC T80°C Dc X e as instruções oficiais. |
