Sensor Indutivo IFM IG512A - Totalmente Metálico

Pré-visualizar: IG512A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M18 PNP 5mm

IG512A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M18 PNP 5mm

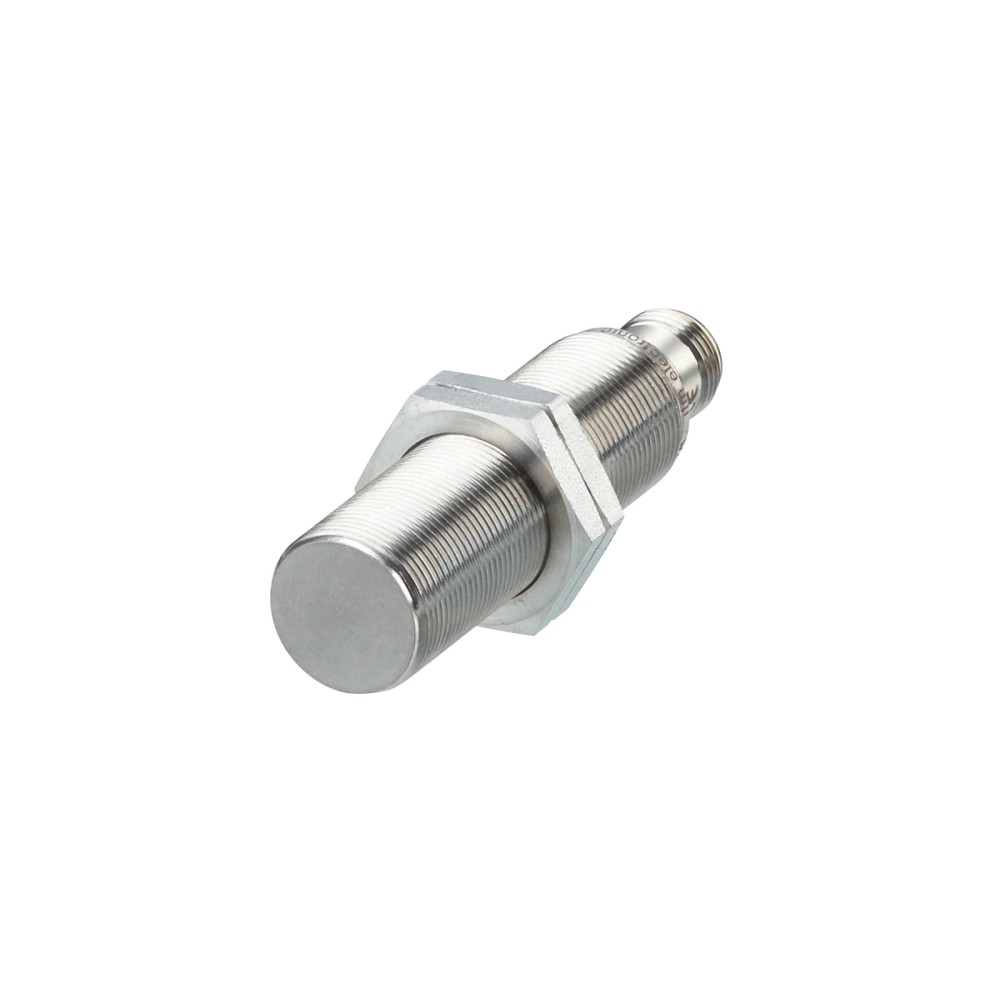

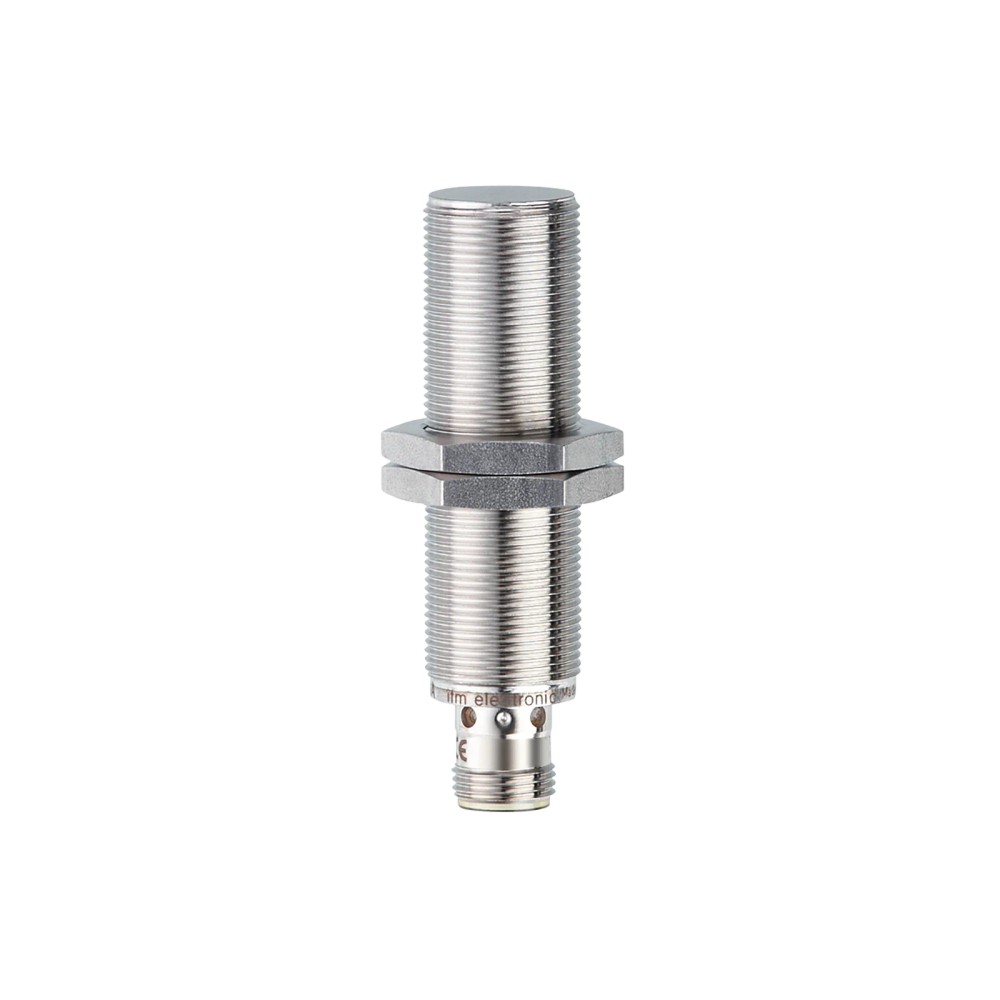

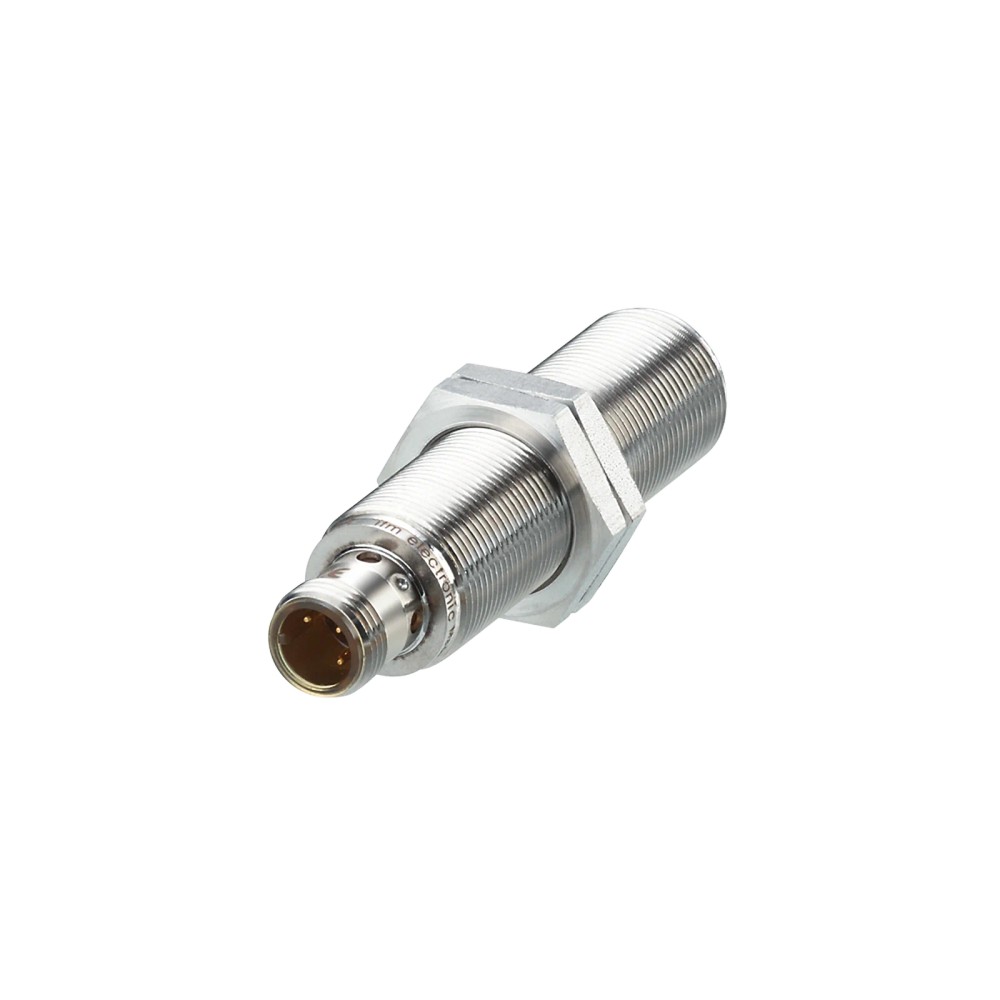

Imagem meramente ilustrativa

R$ 891,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG512A
EAN: 4021179265973
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "IG512A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M18 PNP 5mm"

Destaques do Produto

Tipo de Conexão

M12

Saída

PNP

Distância de Detecção

5 mm

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IG512A M18 PNP 5mm

O IG512A é um sensor indutivo de alta robustez com invólucro em aço inoxidável, desenvolvido para detecção de metais em ambientes severos. Possui alcance de 5 mm e certificação ATEX para áreas explosivas. É a solução ideal para processos que exigem longa durabilidade e proteção contra impactos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG512A
Marca	IFM
Alcance	5 mm
Saída	PNP / Normalmente fechado
Invólucro	Aço Inoxidável (316L)
Conexão	M12
Grau de Proteção	IP67 / IP69K
Alimentação	10...30 DC V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes industriais com necessidade de proteção ATEX
Aplicações com risco de choque mecânico ou vibração severa
Processos industriais com alta exposição a agentes químicos
Instalações que exigem grau de proteção elevado (IP67/IP69K)

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Ambientes com temperatura superior a 60 °C
Sistemas de controle que operam com lógica NPN
Conexões elétricas que não utilizem o padrão M12

APLICAÇÕES E USO

Detecção de posição em máquinas de embalagem em zonas com risco de explosão.
Monitoramento de fim de curso em cilindros hidráulicos ou pneumáticos com alta pressão.
Aplicações em linhas de montagem automotiva sob alta vibração.
Ambientes com lavagem industrial frequente (proteção IP69K).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IG512A M18 PNP 5mm, verifique estes pontos:

Escolha o IG512A se:

Você precisa de um sensor para áreas classificadas (ATEX) ou ambientes de alta agressividade mecânica e química, onde o invólucro de metal é necessário.

Considere outra opção se:

Sua aplicação requer saída NPN, conexão via cabo fixo sem conector M12, ou uma distância de detecção superior a 5mm.

ESPECIFICAÇÕES TÉCNICAS

Aplicação e Segurança
Tipo de sensor	Indutivo	Princípio de funcionamento baseado em campo eletromagnético.
Material do invólucro	1.4404 (aço inoxidável / 316L)	Material resistente à corrosão para ambientes agressivos.
Identificação ATEX	II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc	Certificação para áreas com risco de explosão.

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação exigida para funcionamento.
Saída de comutação	PNP	Lógica de chaveamento de carga positiva.
Função de saída	Normalmente fechado	Estado do contato sem detecção de alvo.
Frequência de comutação	100 Hz	Velocidade máxima de chaveamento.
Consumo de corrente	< 20 mA	Corrente máxima absorvida pelo sensor.

Precisão e Alcance
Alcance de detecção	5 mm	Distância nominal de detecção.
Montagem	Embutido	Permite instalação faceada em metal.
Histerese	1...20 % de Sr	Variação do ponto de chaveamento.

Dados Mecânicos e Ambientais
Grau de proteção	IP 67 / IP 69K	Resistência a líquidos e poeira conforme norma.
Temperatura ambiente	-40...60 °C	Limites operacionais de temperatura.
Resistência à pressão	100 bar	Capacidade de suportar pressão na face ativa.
Dimensões	M18 x 1 / L = 70 mm	Tamanho físico para integração mecânica.

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem faceada em metal	✓	O sensor é do tipo embutido, permitindo instalação faceada.
Ambiente com risco de explosão (ATEX)	✓	Possui certificação ATEX II 3G/3D explícita na ficha técnica.
Carga exigindo lógica NPN	✗	A saída elétrica é exclusivamente PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IG512A M18 PNP 5mm

Verifique se a rosca de montagem M18 é compatível com o suporte do equipamento.
Rosqueie o sensor manualmente até a posição desejada.
Utilize as porcas fornecidas para travar o sensor com torque máximo de 50 Nm.
Conecte o cabo M12 de 3 fios à base do sensor.
Certifique-se de que o alinhamento permite uma distância do alvo de 0 a 4,05 mm.
Verifique o acendimento do LED amarelo para confirmar a operação correta.

Pinagem

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou erro de diagnóstico no controlador.	Curto-circuito ou sobrecarga no cabeamento de saída.	Verificar a continuidade dos fios e a tensão de alimentação com multímetro.
O sensor não comuta na presença do objeto.	Incompatibilidade com o material do alvo (ex: alvo não metálico).	Confirmar se o alvo é metálico (aço, latão, cobre, etc) conforme fatores de correção.
Dano mecânico ou falha de leitura (constante).	Excesso de torque ou impacto direto na face ativa.	Inspeção visual da face ativa e verificação de torque de instalação (< 50 Nm).
Funcionamento intermitente ou inoperante.	Tensão de alimentação fora do range 10-30V DC.	Medir a voltagem nos pinos de alimentação do conector M12.

DOCUMENTAÇÃO TÉCNICA

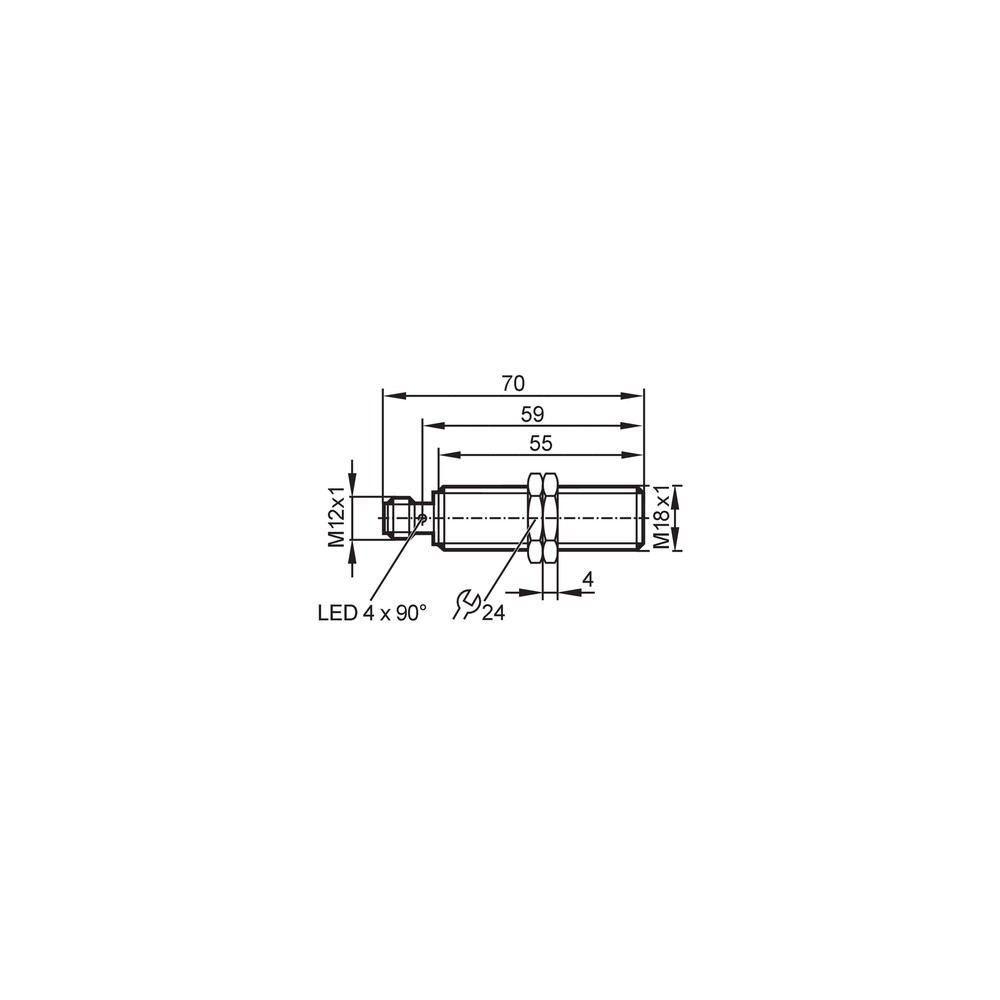

Folha de dados técnicos (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor indutivo IG512A da IFM?

O sensor indutivo IG512A é um dispositivo de proximidade metálico, projetado para detectar objetos metálicos sem contato físico. Ele é ideal para aplicações industriais que exigem resistência e confiabilidade em ambientes agressivos, inclusive em áreas com risco de explosão.

O que acompanha o produto na embalagem e quais suas principais especificações elétricas?

O sensor acompanha 2 porcas de fixação em aço inoxidável e possui conector M12. Ele é um sensor do tipo 3 fios PNP, com configuração de saída normalmente fechado (NC).

Para quais aplicações o IG512A não é indicado?

Este sensor não deve ser utilizado em aplicações que exijam uma saída de comutação NPN ou saídas analógicas, pois sua arquitetura é estritamente PNP. Também não é indicado para detecção de materiais não metálicos, como plásticos ou madeira.

Existe alguma restrição de temperatura ou ambiente para este sensor?

Ele não é compatível com ambientes de alta temperatura que excedam 60 °C, sendo este o limite operacional superior conforme datasheet. O uso fora dessa faixa compromete a integridade dos componentes eletrônicos internos.

Como diagnosticar falhas no sensor se ele parar de funcionar?

O sintoma mais comum é a falta de sinal de comutação (LED indicador apagado ou sem sinal no CLP), que pode ser causado por sobrecarga na saída ou curto-circuito no cabeamento. Verifique a continuidade dos cabos e se a tensão de alimentação está entre 10 e 30V DC.

O que verificar se o LED de status estiver apagado mesmo com o alvo presente?

Se o LED amarelo de status de chaveamento não acende mesmo com a presença de um alvo metálico, verifique primeiro se o sensor está alimentado. Em seguida, utilize um multímetro para medir a tensão na saída PNP para confirmar se o sensor está comutando internamente.

Por que escolher este modelo em vez de um sensor de plástico convencional?

O modelo IG512A é uma solução de peça única com invólucro todo em metal, o que o torna mais robusto contra impactos e névoa salina comparado a sensores de plástico padrão. Ele é ideal para ambientes que necessitam de conformidade ATEX.

Como decidir entre este sensor e uma versão mais econômica da linha IFM?

Este modelo é preferível quando há necessidade de resistência mecânica elevada, como em áreas com impacto de 1 Joule (EN 60068-2-75) ou ambientes que exigem grau de proteção até IP69K (fora de áreas explosivas). Se sua aplicação não exige resistência a impacto ou proteção ATEX, modelos mais simples podem ser suficientes.

Quais cuidados tomar durante a instalação física do sensor?

Certifique-se de não exceder o torque de aperto de 50 Nm ao fixar as porcas de aço inoxidável para evitar danos ao invólucro ou deformação da face ativa. O alinhamento deve permitir que o alvo metálico permaneça dentro da distância de trabalho nominal de 0 a 4,05 mm.

Quais são as certificações de segurança deste componente?

O sensor possui aprovação BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X, o que garante sua conformidade para operação em atmosferas potencialmente explosivas conforme especificado nas normas de segurança.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída de comutação onde o sensor fornece uma tensão positiva (V+) quando ativo (Ref.: Saída de comutação).

ATEX

Diretiva europeia para equipamentos destinados a uso em atmosferas potencialmente explosivas (Ref.: Identificação ATEX).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo (Ref.: Histerese 1...20% de Sr).

Embutido

Tipo de montagem onde o sensor pode ser instalado faceado em materiais metálicos sem interferência indevida na detecção (Ref.: Tipo de montagem).
