- Referência do fabricante: IG511A
- EAN: 4021179265966
- NCM do produto: 85365090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

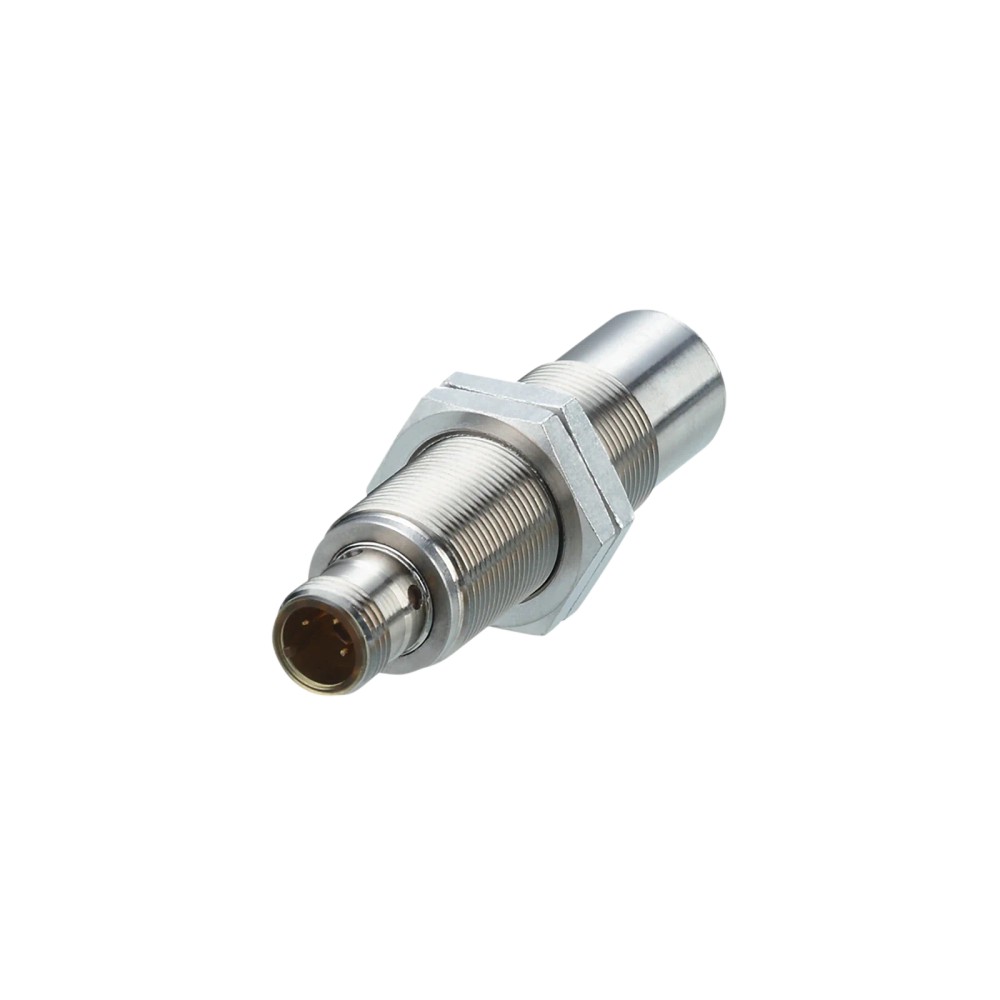

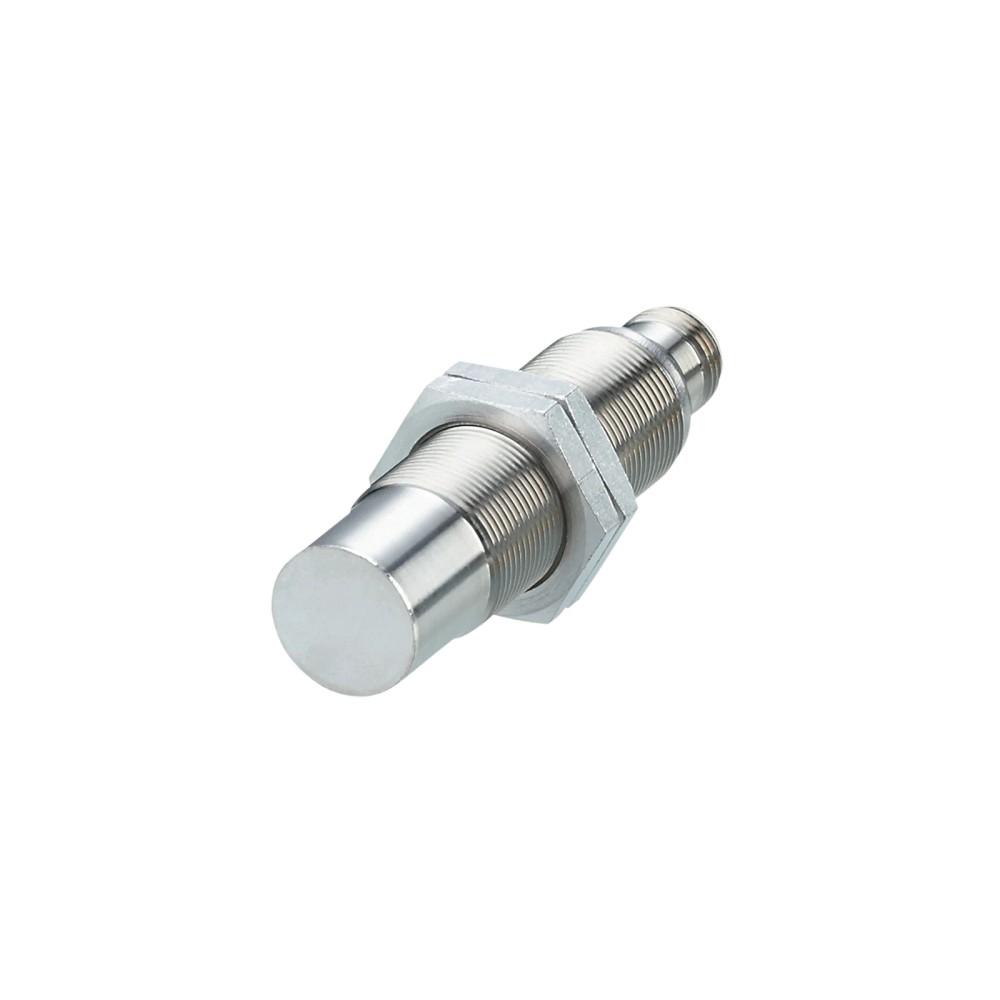

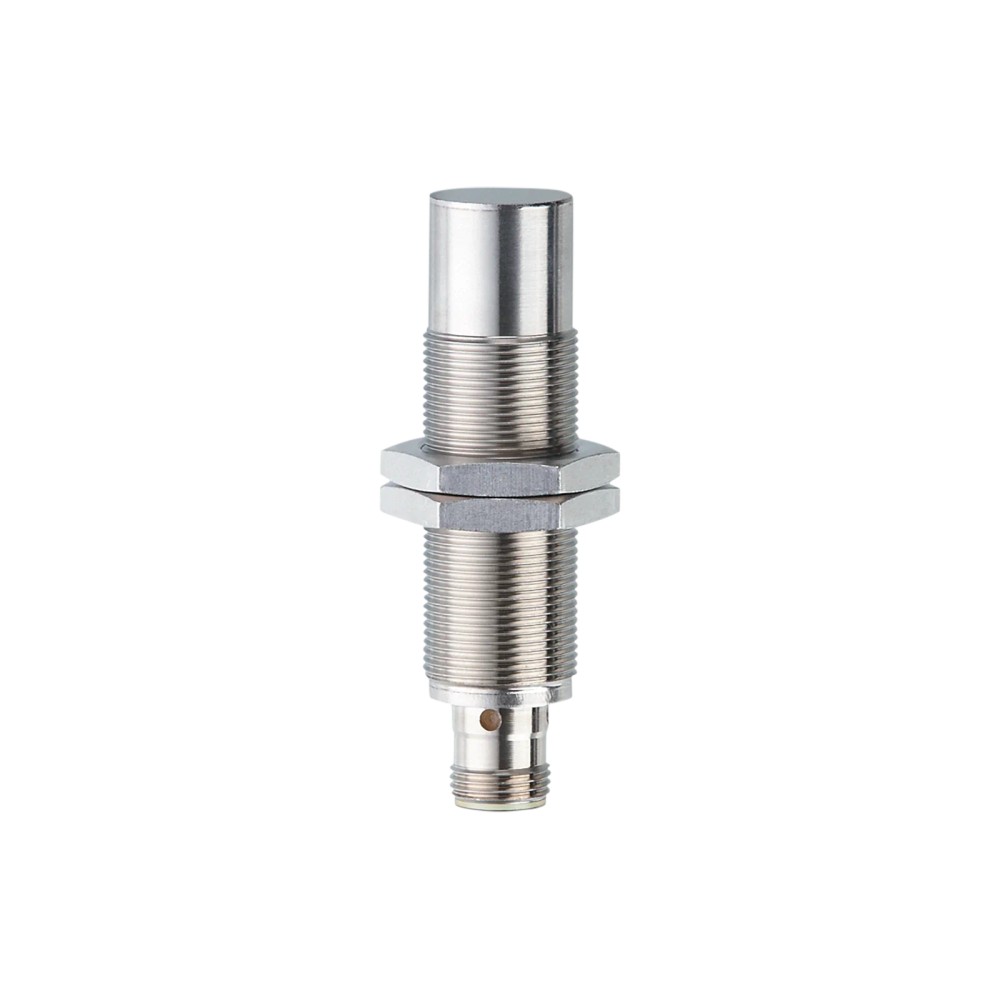

Sobre o Sensor Indutivo Totalmente Metálico IFM IG511A, M18 x 1, alcance de 12 mm, PNP normalmente aberto, conector M12
O IFM IG511A é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, indicado pelo fabricante para aplicações em áreas potencialmente explosivas. Possui alcance de detecção de 12 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 pinos. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 500 Hz. A instalação em área classificada deve respeitar a identificação e as condições de aprovação do fabricante.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor indutivo totalmente metálico |
| Rosca e comprimento | M18 x 1; 70 mm |
| Alcance de detecção | 12 mm; montagem não embutida |
| Saída | PNP, normalmente aberta |
| Alimentação | 10...30 V DC |
| Conexão elétrica | 1 conector M12, codificação A, 3 contatos |
| Grau de proteção | IP 67 em áreas explosivas; fora delas, IP 65, IP 67, IP 68 e IP 69K conforme ficha |
| Temperatura ambiente | -40...60 °C |
| Frequência de comutação | 500 Hz |
| Aprovações para área explosiva | BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em instalações que atendam à alimentação de 10...30 V DC e à entrada compatível com saída PNP normalmente aberta.
- Aplicações potencialmente explosivas em que a classificação da instalação seja compatível com a identificação Ex e com as aprovações declaradas pelo fabricante.
- Montagens com rosca M18 x 1 que permitam instalação não embutida e respeitem as instruções do fabricante.
⚠ Considere outro se precisa de:
- Não selecionar para uma entrada que exija saída NPN ou contato normalmente fechado sem confirmar interface ou circuito de adaptação compatível.
- Não aplicar em área classificada sem validar a correspondência entre a classificação do local, a identificação Ex do sensor e os requisitos da instalação.
- Não instalar embutido: a ficha especifica montagem não embutida.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: detecção indutiva em áreas potencialmente explosivas, desde que a classificação do local corresponda à identificação Ex do sensor e às regras de instalação aplicáveis.
- Possibilidade de aplicação: detecção de peças metálicas em máquinas ou equipamentos com interface PNP normalmente aberta e alimentação dentro da faixa especificada; validar material, geometria, distância e montagem no equipamento real.
- A montagem deve ser não embutida. A distância efetiva pode depender do material-alvo; a ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.
- A temperatura ambiente de operação declarada é -40...60 °C. Não extrapolar essa faixa com base nas condições de ensaio de alteração rápida de temperatura.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IG511A, M18 x 1, alcance de 12 mm, PNP normalmente aberto, conector M12, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante e modelo | IFM IG511A | Identificação do produto na ficha do anúncio. |
| Tipo | Sensor indutivo totalmente metálico | Detecta objetos por princípio indutivo; a ficha o destina a aplicações potencialmente explosivas. |
| Aplicação declarada | Aplicações em áreas potencialmente explosivas | Validar a classificação do local e as condições de instalação. |
| Aprovações | BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X | Aprovações indicadas na ficha do produto. |
| Identificação Ex | II 3G Ex ec IIC T4 Gc / II 3D Ex tc IIIC T95°C Dc | Marcação declarada para gases e poeiras; conferir compatibilidade com a zona e requisitos da instalação. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 25 mA | Valor máximo indicado na ficha. |
| Classe de proteção elétrica | III | Classificação declarada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada para a saída. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Saída e comutação | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída de comutação. |
| Função de saída | Normalmente aberta | Estado de saída declarado para o sensor. |
| Frequência de comutação DC | 500 Hz | Frequência máxima declarada para comutação DC. |
| Corrente máxima constante da saída DC | 100 mA | Limite de corrente declarado; dimensionar a carga sem exceder esse valor. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo declarado para a saída de comutação. |
| Indicador de estado | LED amarelo; status de chaveamento em 4 x 90° | Indicação visual do estado de comutação. |
| Detecção e desvios | ||
|---|---|---|
| Alcance de detecção | 12 mm | Alcance nominal declarado; montagem não embutida. |
| Distância real de comutação Sr | 12 ± 10 % mm | Tolerância declarada para a distância real de comutação. |
| Distância de trabalho | 0...9,72 mm | Faixa especificada na ficha. |
| Histerese | 1...20 % de Sr | Valor relativo à distância real de comutação Sr. |
| Variação no ponto de comutação | -10...10 % de Sr | Variação especificada em relação a Sr. |
| Fator de correção | Aço: 1; aço inoxidável: 1; latão: 0,9; alumínio: 0,8; cobre: 0,5 | Fatores informados por material; considerar na aplicação e validar a distância efetiva. |
| Conexão elétrica | ||
|---|---|---|
| Conector | 1 x M12; codificação A; 3 contatos dourados | Tipo de conexão elétrica e quantidade de contatos declarados. |
| Quantidade de fios | 3 fios | Informação do anúncio; consultar o diagrama oficial para a identificação de cada condutor/pino. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -40...60 °C | Faixa de operação declarada. |
| Grau de proteção | IP 67; fora de áreas explosivas: IP 65, IP 67, IP 68 e IP 69K | A ficha condiciona os graus adicionais ao uso fora de áreas explosivas. |
| Resistência à pressão | 100 bar (10 MPa) | Valor declarado com aviso de que se refere à face ativa. |
| Alteração rápida da temperatura | EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = 10 s; 50 ciclos | Condição de ensaio informada pelo fabricante; não substitui a faixa de temperatura ambiente. |
| Teste de névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos | Ensaio declarado na ficha. |
| Compatibilidade eletromagnética | EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B | Níveis e normas de ensaio informados na ficha técnica. |
| Resistência mecânica | ||
|---|---|---|
| Resistência a choques | EN 60068-2-27 Ea: 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Resistência duradoura ao choque | EN 60068-2-27 Ea: 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Estabilidade de vibração | EN 60068-2-6 Fc: 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos | Condição de ensaio declarada. |
| Força de impacto | EN 60068-2-75 Ehc, 1 J | Valor de ensaio declarado. |
| Torque máximo de aperto | 50 Nm | Limite informado para aperto; seguir também as instruções de montagem do fabricante. |
| Dados mecânicos e materiais | ||
|---|---|---|

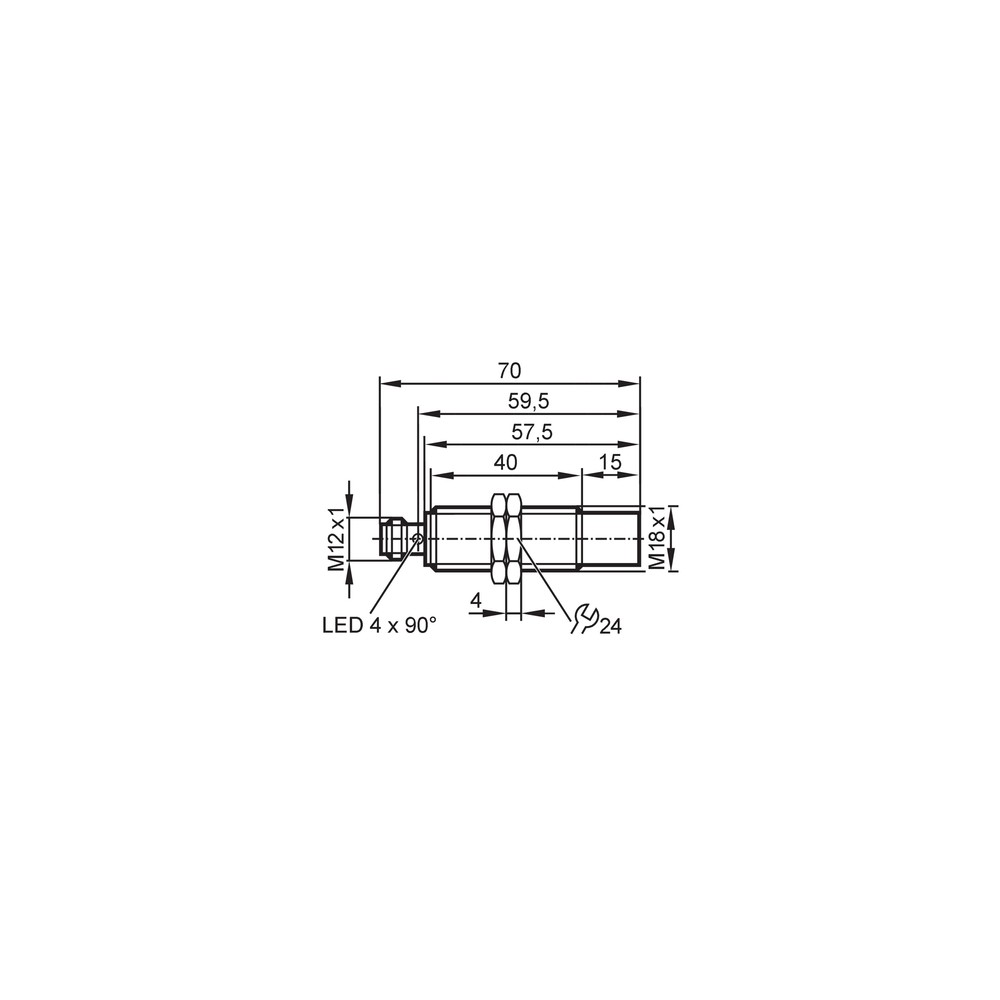

| Formato e rosca | Invólucro roscado; M18 x 1 | Dimensão mecânica de montagem. |
| Comprimento | 70 mm | Dimensão declarada. |
| Montagem | Não embutido | Requisito de instalação informado. |
| Material do invólucro | Aço inoxidável 1.4404 / 316L | Material informado na ficha. |
| Outros materiais | PEI; porcas de fixação em latão revestido com bronze branco | Materiais declarados para componentes do produto. |
| Característica construtiva | Invólucro todo em metal; contatos banhados a ouro; alcance aumentado | Características declaradas pelo fabricante. |
| Peso | 79,5 g | Peso indicado no dataset do produto. |
| Fornecimento | ||
|---|---|---|
| Conteúdo indicado | 2 porcas de fixação | A ficha informa as porcas como material incluído. |
| Unidades por embalagem | 1 peça | Quantidade declarada por embalagem. |
| MTTF | 1.352 anos | Valor informado no dataset; não representa garantia nem vida útil assegurada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC | ✓ | A ficha especifica saída PNP normalmente aberta e essa faixa de alimentação. |
| Entrada que exige saída NPN ou normalmente fechada | ✗ | A saída declarada para este modelo é PNP normalmente aberta. |
| Montagem roscada M18 x 1 com instalação não embutida | ✓ | A ficha especifica rosca M18 x 1 e montagem não embutida. |
| Instalação embutida | ✗ | A ficha declara montagem não embutida. |
| Área potencialmente explosiva compatível com a identificação Ex do sensor | ✓ | O produto possui aprovações ATEX e IECEx declaradas; a adequação depende da classificação e dos requisitos da instalação. |
| Uso como dispositivo de comunicação por protocolo | ✗ | A ficha não especifica protocolo; o produto é descrito com saída de comutação. |
INSTALAÇÃO
Como instalar o Sensor Indutivo Totalmente Metálico IFM IG511A, M18 x 1, alcance de 12 mm, PNP normalmente aberto, conector M12
- Confirme que o modelo, a saída PNP normalmente aberta, a alimentação DC e a classificação da área atendem ao projeto.
- Verifique a rosca M18 x 1, o espaço disponível e o requisito de montagem não embutida antes de instalar.
- Instale o sensor e ajuste sua posição em relação ao alvo metálico conforme a distância de trabalho e as instruções do fabricante.
- Aperte respeitando o torque máximo especificado de 50 Nm, sem exceder o limite.
- Conecte o conector M12 de codificação A conforme a atribuição de pinos do datasheet; não deduza a pinagem apenas pela quantidade de contatos.
- Energize dentro de 10...30 V DC e valide a comutação, o indicador LED e o funcionamento da entrada conectada.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A entrada do controlador não muda de estado quando o alvo se aproxima. | Alimentação fora da faixa, ligação incorreta ou entrada incompatível com saída PNP normalmente aberta. | Meça a alimentação nos contatos conforme o diagrama do fabricante e confirme que a entrada aceita sinal PNP; compare a ligação com o datasheet. |
| O sensor comuta apenas em uma distância menor que a esperada. | Montagem, material ou geometria do alvo podem alterar a distância efetiva; a ficha indica fatores de correção por material. | Confirme a montagem não embutida, meça a distância de trabalho e compare o material do alvo com os fatores de correção especificados. |
| A indicação de estado não acende durante o teste. | Ausência de alimentação, conexão inadequada ou condição de detecção não atingida. | Verifique a alimentação de 10...30 V DC, o conector M12 e a posição do alvo; consulte a atribuição de pinos oficial. |
| O sensor apresenta funcionamento intermitente após a instalação. | Fixação ou conexão elétrica inadequada, ou operação fora das condições ambientais especificadas. | Inspecione o aperto e o conector, confira a temperatura ambiente e verifique a instalação segundo o desenho e as instruções do fabricante. |
