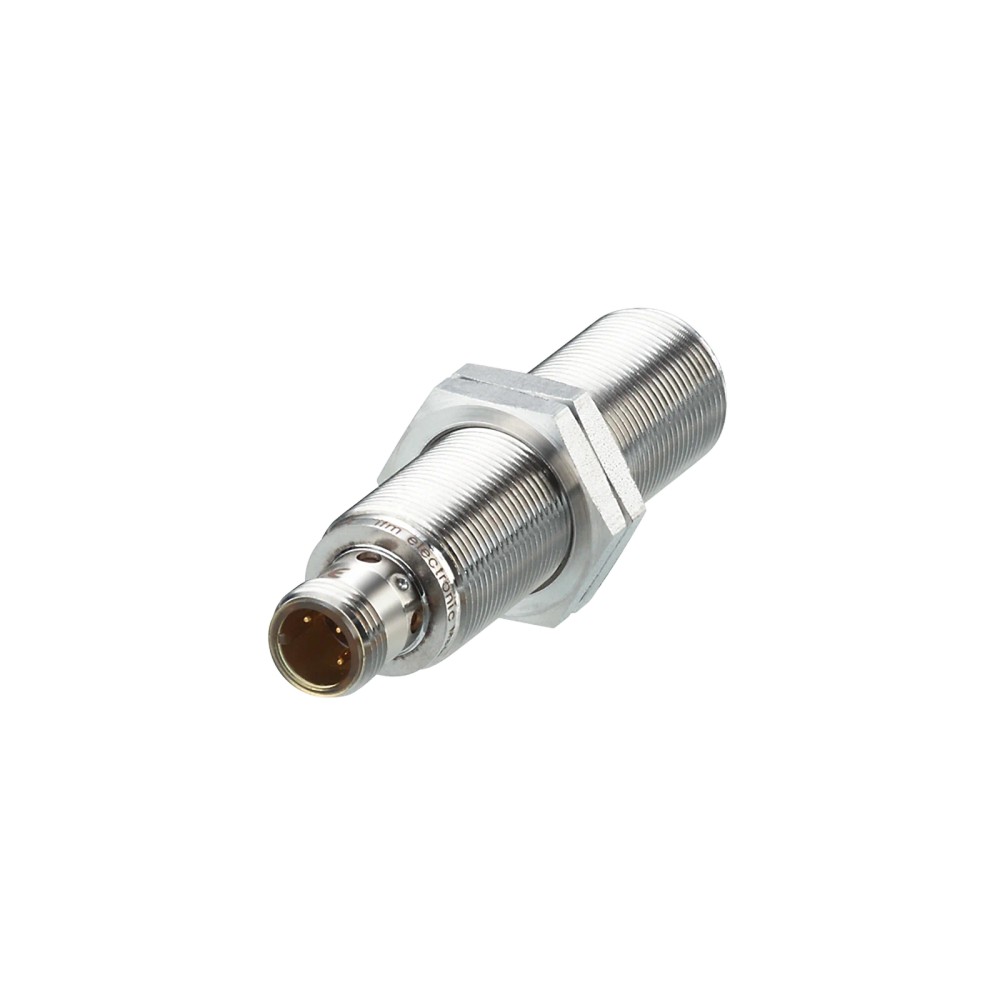

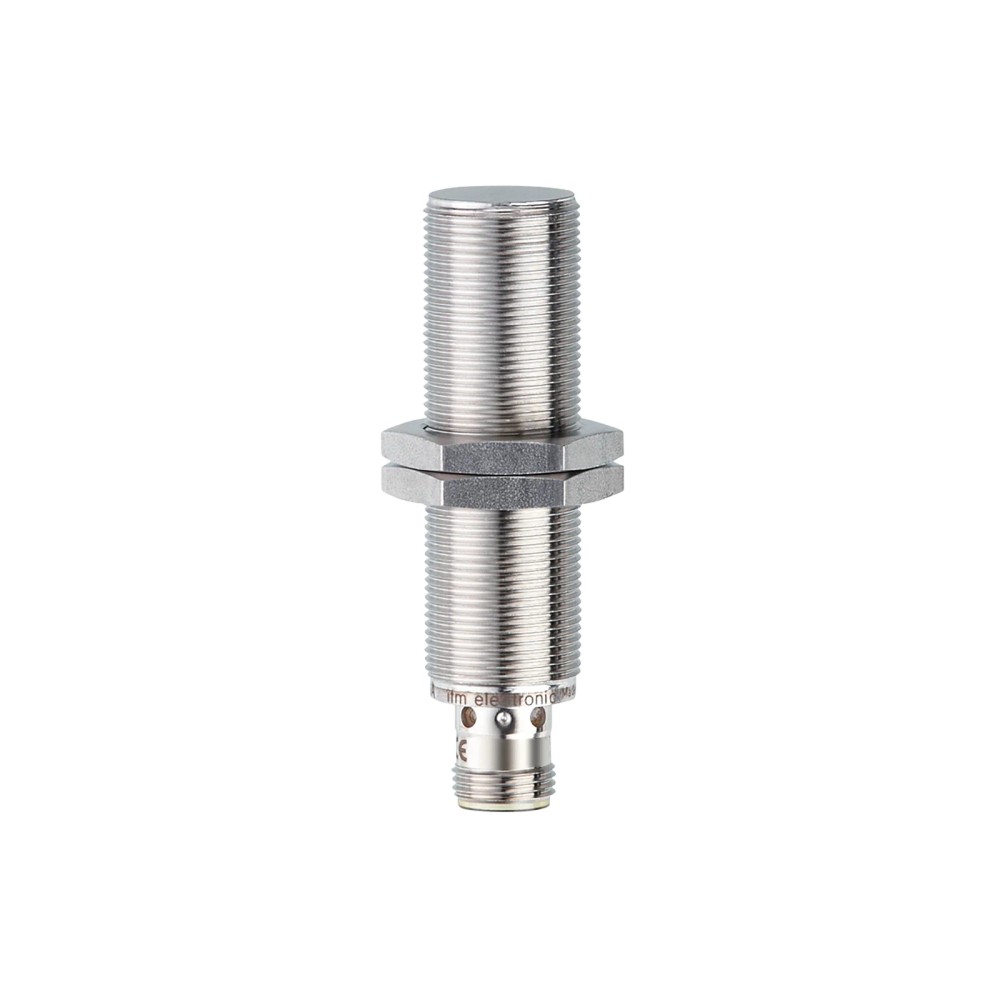

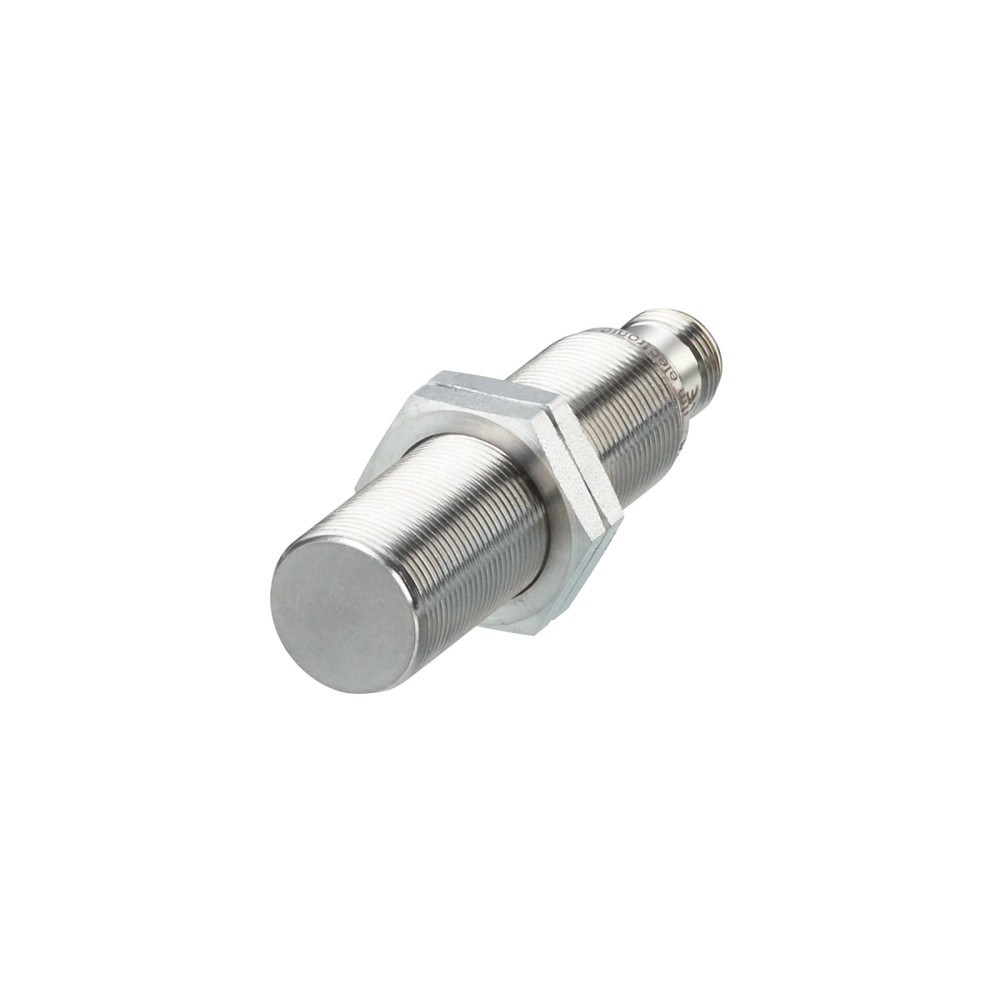

Sobre o Sensor Indutivo Totalmente Metálico ifm IG510A, M18 PNP, alcance de detecção de 5 mm, para áreas potencialmente explosivas
O ifm IG510A é um sensor indutivo totalmente metálico destinado à detecção de objetos metálicos, incluindo aplicações em áreas potencialmente explosivas. Possui saída PNP normalmente aberta, alcance nominal de 5 mm e conexão elétrica M12. Seu invólucro é de aço inoxidável 316L, e a identificação do produto inclui aprovações BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo / SKU | IG510A |
| Tipo | Sensor indutivo totalmente metálico |
| Aplicação declarada | Áreas potencialmente explosivas |
| Alcance de detecção | 5 mm, montagem embutida |
| Saída | PNP, normalmente aberta |
| Alimentação | 10...30 V DC |
| Conexão elétrica | M12, codificação A, 3 contatos banhados a ouro |
| Dimensões | M18 x 1; comprimento de 70 mm |
| Proteção | IP 67; fora de áreas explosivas, IP 65, IP 67, IP 68 e IP 69K |
| Temperatura ambiente | -40...60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em instalações compatíveis com a identificação Ex indicada para o modelo.
- Aplicações que exijam saída PNP normalmente aberta e alimentação de 10...30 V DC.
- Instalações com montagem embutida M18 x 1, conexão M12 e distância de detecção compatível com o alcance nominal de 5 mm.
⚠ Considere outro se precisa de:
- Não selecionar quando a entrada do sistema exigir saída NPN ou normalmente fechada: a configuração informada para este modelo é PNP normalmente aberta.
- Não selecionar quando a alimentação disponível estiver fora da faixa de 10...30 V DC.
- Não usar como sensor para detectar diretamente materiais não metálicos; o produto é indutivo e a ficha não declara detecção desses materiais.
APLICAÇÕES E USO
- Uso declarado pelo fabricante: detecção indutiva em aplicações de áreas potencialmente explosivas, respeitando a identificação Ex do produto e as condições de projeto.
- Possibilidade de uso em automação industrial para detectar alvos metálicos próximos ao sensor, desde que a distância, o material do alvo e a entrada PNP do sistema sejam compatíveis; essa aplicação é inferida a partir da tecnologia e das especificações, não uma condição adicional declarada.
- A temperatura ambiente de operação informada é de -40...60 °C. Para utilização fora de áreas explosivas, a ficha indica IP 65, IP 67, IP 68 e IP 69K; em áreas explosivas, não extrapolar o IP 67 declarado.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo Totalmente Metálico ifm IG510A, M18 PNP, alcance de detecção de 5 mm, para áreas potencialmente explosivas, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm / ifm electronic | Identificação comercial informada na ficha. |
| Modelo e SKU | IG510A | Código do produto. |
| GTIN | 4021179265959 | Identificador comercial informado. |
| Tipo de produto | Sensor indutivo totalmente metálico | Tecnologia e construção declaradas. |
| Aplicação | Para aplicações em áreas potencialmente explosivas | Aplicação declarada na ficha; observar a identificação Ex e as condições de instalação. |
| Aprovações | BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X | Referências de aprovação informadas para o produto. |
| Identificação Ex | II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc | Identificação declarada; conferir condições de uso na documentação oficial. |
| Classe de proteção elétrica | III | Classe declarada na ficha. |
| Dados elétricos e de saída | ||
|---|---|---|
| Tipo de corrente | DC | Tipo de alimentação especificado. |
| Tensão de operação | 10...30 V DC | Faixa de operação informada. |
| Função de saída | Normalmente aberta | Estado funcional de saída declarado. |
| Função elétrica | PNP | Tipo de chaveamento da saída. |
| Número de fios | 3 fios | Configuração informada para a ligação elétrica. |
| Corrente máxima constante DC | 100 mA | Limite de corrente informado para a saída. |
| Consumo de corrente | < 20 mA | Valor informado na ficha. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo declarado para a saída. |
| Frequência de comutação DC | 100 Hz | Frequência de chaveamento especificada. |
| Proteção contra sobrecarga | Sim | Proteção declarada na ficha. |
| Proteção contra curto-circuito | Sim | Proteção declarada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada na ficha. |
| Detecção e desvios | ||
|---|---|---|
| Alcance de detecção | 5 mm | Alcance nominal informado. |
| Montagem | Embutida | Tipo de montagem declarado. |
| Distância real de comutação Sr | 5 ± 10 % mm | Valor e tolerância informados na ficha. |
| Distância de trabalho | 0...4,05 mm | Faixa declarada na ficha. |
| Histerese | 1...20 % de Sr | Intervalo informado em relação à distância real de comutação Sr. |
| Variação do ponto de comutação | -10...10 % de Sr | Variação declarada em relação a Sr. |
| Fator de correção por material | Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,5; cobre: 0,2 | Fatores informados para os materiais listados; considerar na aplicação. |
| Conexões elétricas | ||
|---|---|---|
| Conexão | 1 x M12 | Tipo de conector declarado. |
| Codificação | A | Codificação do conector M12 informada. |
| Contatos | 3, banhados a ouro | Quantidade e acabamento dos contatos declarados. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP 67 | Grau declarado para uso em áreas explosivas. |
| Graus de proteção fora de áreas explosivas | IP 65, IP 67, IP 68, IP 69K | Condição expressamente indicada na ficha para utilização fora de áreas explosivas. |
| Temperatura ambiente | -40...60 °C | Faixa operacional informada. |
| Resistência à pressão | 100 bar / 10 MPa | Valor informado; a ficha observa que se refere à face ativa. |
| Resistência a choques | EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Ensaio e condições declarados. |
| Resistência duradoura ao choque | EN 60068-2-27 Ea, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos | Ensaio e condições declarados. |
| Estabilidade de vibração | EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos | Ensaio e condições declarados. |
| Resistência à névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste | Ensaio declarado. |
| Alteração rápida da temperatura | EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 = 10 s, 50 ciclos | Condições de ensaio declaradas; não substitui a faixa de temperatura ambiente de operação. |
| Compatibilidade eletromagnética | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B | Normas e níveis declarados na ficha. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Construção | Formato roscado, totalmente metálico | Construção declarada. |
| Rosca | M18 x 1 | Dimensão de montagem informada. |
| Comprimento | 70 mm | Dimensão informada. |
| Material do invólucro | Aço inoxidável 1.4404 / 316L | Material declarado para o invólucro. |
| Janela dos LEDs | PEI | Material declarado. |
| Porcas de fixação | Aço inoxidável | Material declarado. |
| Torque máximo de aperto | 50 Nm | Limite informado para o aperto. |
| Resistência a impacto | EN 60068-2-75 Ehc, 1 J | Ensaio e valor declarados. |
| Peso | 78,7 g | Valor informado na ficha. |
| Itens incluídos | 2 porcas de fixação | Acessórios indicados como material incluído. |
| Displays e operação | ||
|---|---|---|
| Indicador de estado | LED amarelo de status de chaveamento, 4 x 90° | Indicação visual declarada na ficha. |
| MTTF | 1.258 anos | Valor declarado na ficha; não representa garantia nem vida útil assegurada. |
| Dados de fornecimento e classificação | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| NCM | 8536.50.90 | Classificação informada na ficha. |
| Software embarcado incluído | Não | Informação declarada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controlador ou módulo compatível com sensor DC PNP normalmente aberto e alimentação de 10...30 V DC | ✓ | A ficha especifica sensor DC, saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirmar também a pinagem no documento do fabricante. |
| Entrada que exige sensor NPN ou saída normalmente fechada | ✗ | A configuração declarada do IG510A é PNP normalmente aberta. |

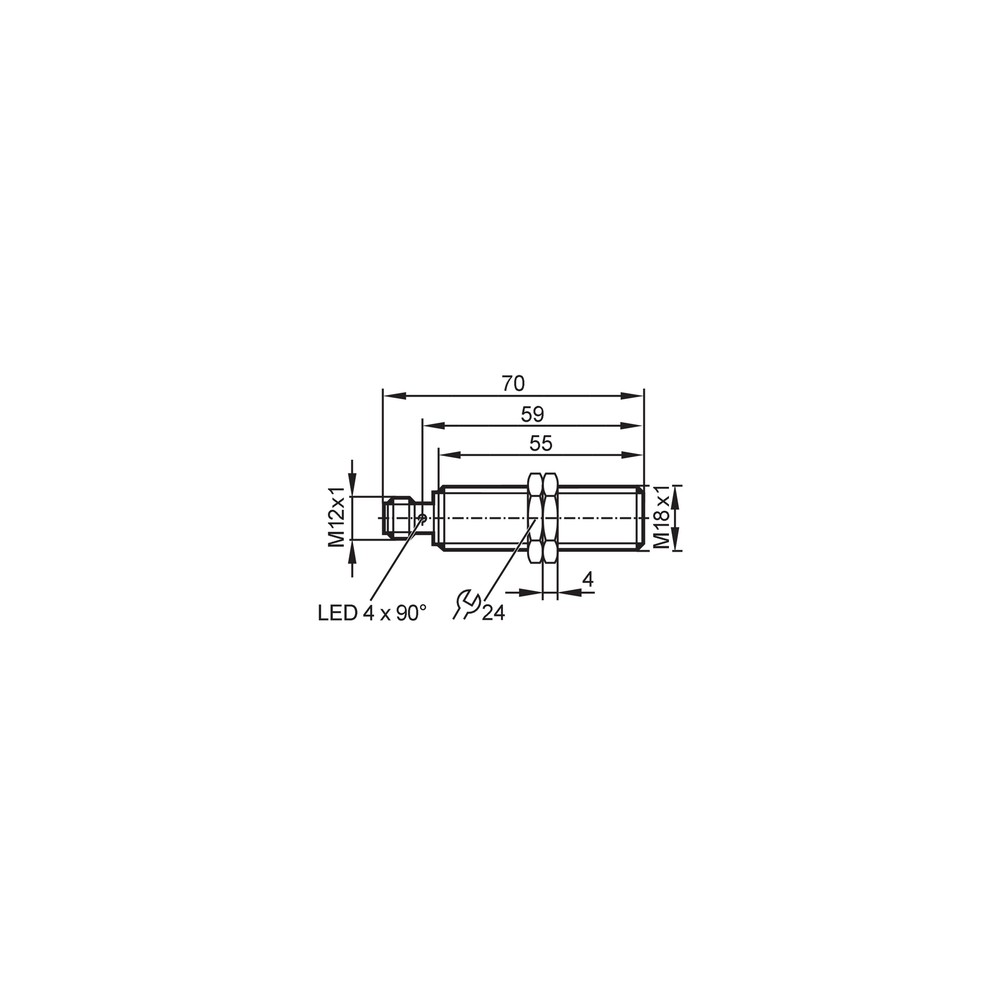

| Instalação mecânica com rosca M18 x 1 e montagem embutida | ✓ | A ficha informa construção roscada M18 x 1 e montagem embutida; verificar espaço e montagem conforme o desenho dimensional. |
| Instalação em área potencialmente explosiva | ✓ | O produto é indicado para aplicações em áreas potencialmente explosivas e traz identificação II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc. A adequação depende de atender às condições da aprovação e da instalação. |
| Comunicação por protocolo de rede industrial | ✗ | A ficha não informa interface ou protocolo de rede; informa saída de chaveamento PNP. |
| Detecção de objeto não metálico | ✗ | A tecnologia é indutiva e a ficha não declara detecção direta de materiais não metálicos. |
INSTALAÇÃO
Como instalar o Sensor Indutivo Totalmente Metálico ifm IG510A, M18 PNP, alcance de detecção de 5 mm, para áreas potencialmente explosivas
- Confirme que a aplicação, a identificação Ex e as condições da instalação correspondem às aprovações indicadas pelo fabricante.
- Verifique a compatibilidade da alimentação DC de 10...30 V e da entrada receptora com saída PNP normalmente aberta; consulte a folha de dados para a pinagem.
- Confira o desenho dimensional e prepare a montagem roscada M18 x 1 para instalação embutida.
- Posicione o sensor em relação ao alvo metálico considerando o alcance e os fatores de correção declarados para o material do alvo.
- Conecte o acoplamento M12 codificado A sem forçar ou alterar a conexão; valide a atribuição dos contatos na documentação oficial.
- Aperte respeitando o torque máximo informado de 50 Nm e, após a ligação, confirme o chaveamento e o indicador LED durante um teste controlado.
ACESSÓRIOS
- 2 porcas de fixação em aço inoxidável
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não registra o acionamento do sensor. | Possível incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, alimentação fora da faixa especificada ou ligação incorreta. | Meça a alimentação nos terminais conforme o esquema oficial e confirme que a entrada receptora aceita PNP; confira também a pinagem do M12 no datasheet. |
| O sensor não comuta na distância esperada. | Distância entre o alvo e a face ativa acima da faixa de trabalho, montagem diferente da indicada ou material do alvo com fator de correção inferior ao do aço. | Meça a distância real até a face ativa, confirme a montagem embutida e compare o material do alvo com os fatores de correção da ficha. |
| O sinal apresenta comutações instáveis. | Alvo operando próximo do ponto de comutação, variação de posição ou condição elétrica da instalação. | Observe a posição do alvo durante o chaveamento, confirme a tensão de alimentação e verifique o indicador LED e a ligação elétrica. |
| O LED não indica o estado de chaveamento esperado. | Ausência de alimentação, conexão M12 incorreta ou ausência de alvo detectável dentro das condições de instalação. | Verifique a alimentação, inspecione o acoplamento e teste com alvo metálico a uma distância compatível, consultando a folha de dados para a ligação. |
