Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: IG510A
- EAN: 4021179265959
- NCM do produto: 85365090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

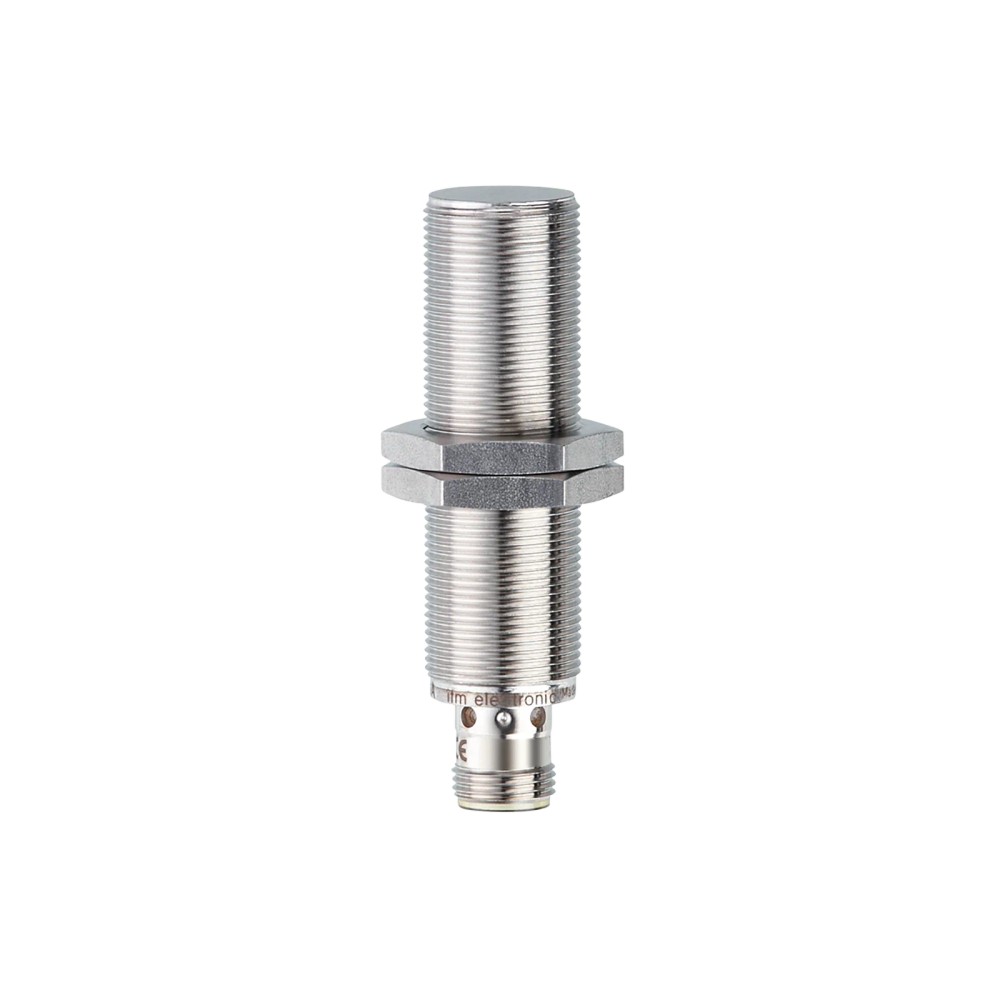

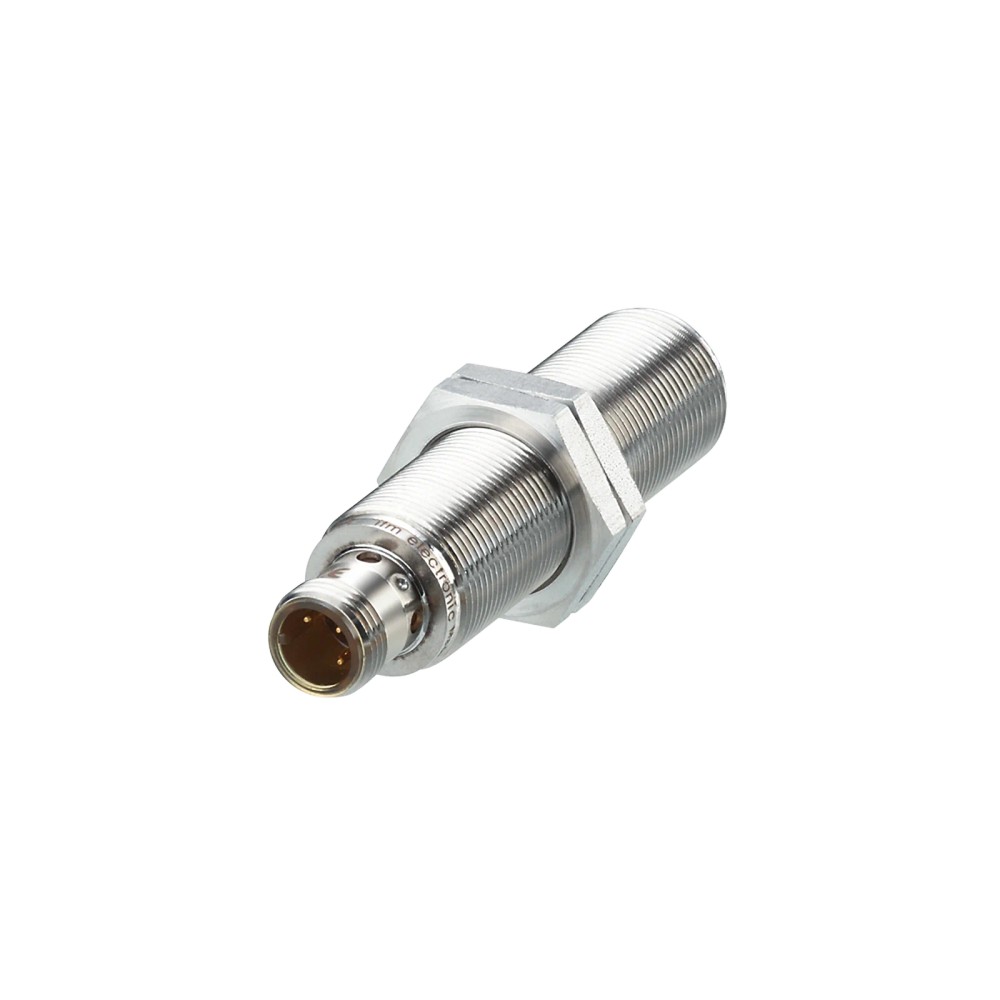

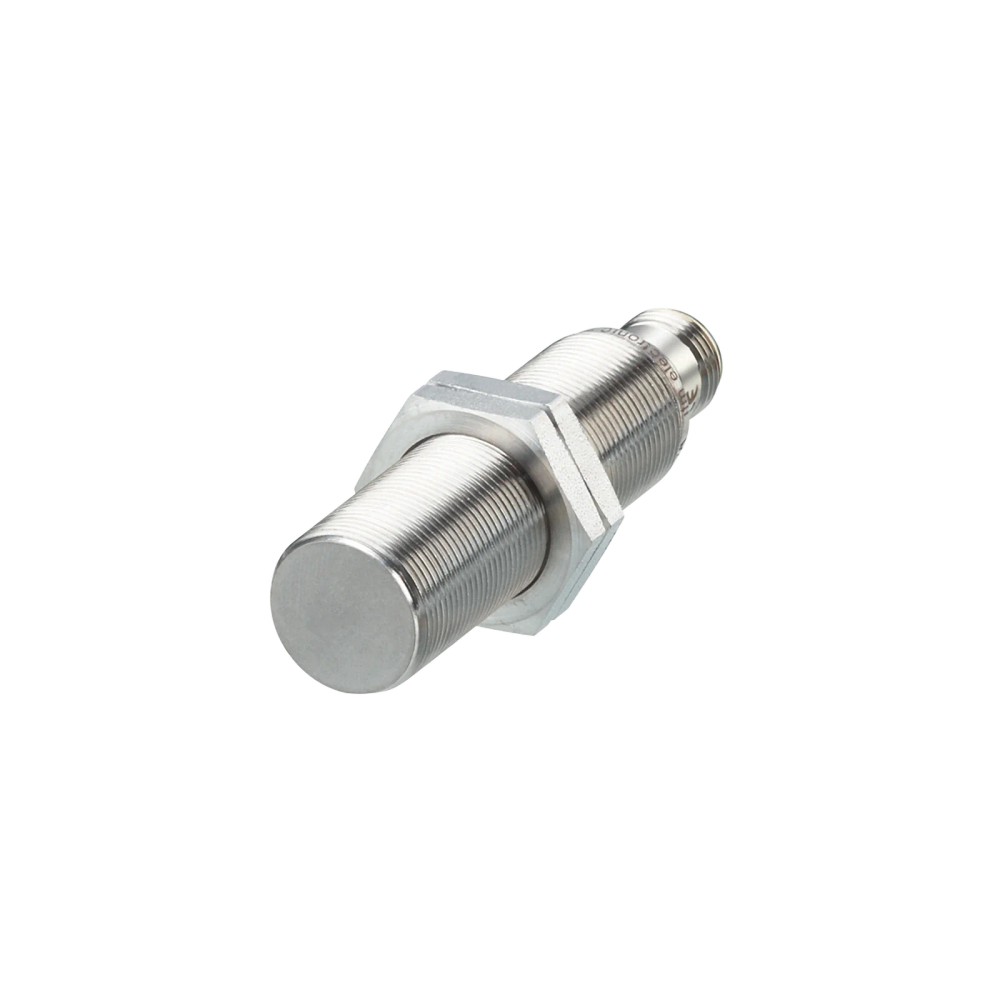

Sobre o Sensor indutivo totalmente metálico ifm IG510A, M18 x 1, PNP, normalmente aberto, alcance de 5 mm, para áreas potencialmente explosivas
O ifm IG510A é um sensor indutivo totalmente metálico para detectar objetos metálicos em aplicações potencialmente explosivas. Possui saída PNP normalmente aberta, alcance nominal de 5 mm e conexão elétrica M12 de 3 contatos. A ficha especifica identificação ATEX e IECEx; a instalação deve respeitar as condições e limitações indicadas pelo fabricante.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor indutivo totalmente metálico |
| Modelo | IG510A |
| Rosca e comprimento | M18 x 1; 70 mm |
| Montagem | Embutida |
| Alcance de detecção | 5 mm |
| Saída | PNP, normalmente aberta |
| Alimentação | 10...30 V DC |
| Conexão elétrica | M12, codificação A, 3 contatos |
| Proteção | IP 67; fora de áreas explosivas, IP 65, IP 67, IP 68 e IP 69K |
| Temperatura ambiente | -40...60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção sem contato de objetos metálicos em instalações que atendam à identificação Ex e às condições do fabricante.
- Aplicações que requerem sensor indutivo M18 x 1, montagem embutida, alcance nominal de 5 mm e saída PNP normalmente aberta.
- Instalações com alimentação DC entre 10 e 30 V e conexão elétrica compatível com M12 de 3 contatos.
⚠ Considere outro se precisa de:
- Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberta.
- Não selecionar para detectar materiais não metálicos como objeto-alvo por princípio indutivo; a ficha caracteriza o produto como sensor indutivo para detecção de metais.
- Não utilizar fora dos limites de temperatura, tensão, corrente e condições de instalação indicados pelo fabricante.
APLICAÇÕES E USO
- Declarado pelo fabricante: detecção indutiva em aplicações potencialmente explosivas, respeitando a identificação Ex do produto e os requisitos aplicáveis ao local.
- Possibilidade baseada nas especificações: detecção de peças metálicas em máquinas ou sistemas de automação com montagem embutida M18 x 1, desde que alvo, distância, alimentação e entrada do controlador sejam compatíveis.
- Possibilidade baseada nas especificações: uso em ambientes cuja temperatura ambiente esteja entre -40 e 60 °C e cuja instalação respeite o grau de proteção correspondente à condição de uso.
- O alcance efetivo pode variar conforme o material do alvo; aplicar os fatores de correção informados na ficha. A ficha não identifica materiais não metálicos como alvos de detecção.
COMO ESCOLHER
Antes de comprar o Sensor indutivo totalmente metálico ifm IG510A, M18 x 1, PNP, normalmente aberto, alcance de 5 mm, para áreas potencialmente explosivas, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor indutivo totalmente metálico | Tipo de produto informado na ficha. |
| Modelo e SKU | IG510A | Identificação do modelo. |
| Marca | ifm | Fabricante indicado no anúncio. |
| GTIN | 4021179265959 | Identificador comercial informado. |
| Aplicação declarada | Aplicações em áreas potencialmente explosivas | Aplicação indicada nos dados do produto; observar identificação e condições Ex. |
| Aprovações | BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X | Referências de aprovação listadas na ficha. |
| Identificação Ex | II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc | Marcação informada para gases e poeiras; verificar a correspondência com a classificação do local. |
| Classe de proteção elétrica | III | Classe de proteção indicada na ficha. |
| Dados elétricos e saída | ||
|---|---|---|
| Tipo de tensão | DC | Tipo de alimentação especificado. |
| Tensão de operação | 10...30 V DC | Faixa de alimentação de operação. |
| Consumo de corrente | < 20 mA | Consumo informado pelo fabricante. |
| Função de saída | Normalmente aberta | Estado funcional da saída especificado. |
| Saída de comutação | PNP | Tipo de saída; compatibilizar com a entrada do controlador. |
| Corrente máxima constante DC | 100 mA | Limite máximo constante especificado para a saída. |
| Frequência de comutação DC | 100 Hz | Frequência máxima de comutação indicada. |
| Queda de tensão máxima na saída DC | 2,5 V | Valor máximo informado para a saída. |
| Proteção contra sobrecarga | Sim | Proteção declarada na ficha. |
| Proteção contra curto-circuito | Sim | Proteção declarada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada na ficha. |
| Compatibilidade eletromagnética | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B | Níveis e referências normativas conforme dados fornecidos. |
| Detecção e comutação | ||
|---|---|---|
| Alcance de detecção | 5 mm | Alcance nominal declarado para montagem embutida. |
| Distância real de comutação Sr | 5 ± 10 % mm | Valor e variação informados para a distância real de comutação. |
| Distância de trabalho | 0...4,05 mm | Faixa de trabalho especificada. |
| Montagem | Embutida | Condição de instalação indicada. |
| Histerese | 1...20 % de Sr | Faixa de histerese relativa à distância real de comutação. |
| Variação do ponto de comutação | -10...10 % de Sr | Variação informada em relação a Sr. |
| Fator de correção por material | Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,5; cobre: 0,2 | Fatores de correção de alcance por material do alvo, conforme ficha. |
| Conexões e indicação | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A | Conector elétrico especificado. |
| Contatos | 3, dourados | Quantidade e acabamento dos contatos informados. |
| Quantidade de fios | 3 fios | Dado indicado no anúncio; confirmar a configuração de ligação no datasheet. |
| Indicação de estado | LED amarelo de status de chaveamento, 4 x 90° | Indicação visual e posições descritas na ficha. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -40...60 °C | Faixa ambiente de operação informada. |
| Grau de proteção | IP 67; fora de áreas explosivas: IP 65, IP 67, IP 68 e IP 69K | Proteções conforme a condição de utilização especificada; não extrapolar para condições diferentes. |
| Resistência à pressão | 100 bar / 10 MPa, na face ativa | Limite informado para a face ativa. |
| Resistência a choques | EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Resistência duradoura ao choque | EN 60068-2-27 Ea, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Estabilidade de vibração | EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos | Condição de ensaio declarada. |
| Resistência a impacto | EN 60068-2-75 Ehc, 1 J | Ensaio de impacto informado. |
| Teste de névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos | Condição de ensaio declarada. |
| Alteração rápida de temperatura | EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 = 10 s, 50 ciclos | Condição de ensaio declarada; não substitui a faixa de temperatura ambiente de operação. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Forma construtiva | Rosqueada | Tipo construtivo indicado. |
| Rosca | M18 x 1 | Dimensão de montagem. |
| Comprimento | 70 mm | Comprimento indicado. |
| Invólucro | Aço inoxidável 1.4404 (316L) | Material declarado para o invólucro. |
| Janela dos LEDs | PEI | Material declarado para a janela. |
| Porcas de fixação | Aço inoxidável; 2 unidades incluídas | Material e conteúdo informado. |
| Torque máximo de aperto | 50 Nm | Limite de aperto indicado. |
| Peso | 78,7 g | Massa informada nos atributos do catálogo. |
| MTTF | 1258 anos | Valor declarado no conjunto de dados; não representa uma garantia de vida útil. |
| Dados comerciais | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| NCM | 8536.50.90 | Código informado na ficha. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada DC compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC | ✓ | Corresponde à função de saída e à faixa de tensão especificadas; confirme também o limite de corrente e a pinagem. |
| Controlador que requer saída NPN ou normalmente fechada | ✗ | A ficha especifica saída PNP normalmente aberta. |
| Instalação com rosca de montagem M18 x 1 e espaço para corpo de 70 mm | ✓ | As dimensões especificadas são M18 x 1 e comprimento de 70 mm; confira o desenho dimensional para a geometria completa. |
| Aplicação em área potencialmente explosiva | ✓ | O produto possui identificação II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc; a adequação depende da correspondência com a classificação e as condições efetivas do local. |
| Detecção de alvo não metálico | ✗ | O princípio indutivo informado é destinado à detecção de objetos metálicos. |
| Uso acima de 100 mA de corrente constante na saída DC | ✗ | A corrente máxima constante DC especificada é 100 mA. |
INSTALAÇÃO
Como instalar o Sensor indutivo totalmente metálico ifm IG510A, M18 x 1, PNP, normalmente aberto, alcance de 5 mm, para áreas potencialmente explosivas
- Confirme que a identificação Ex do sensor corresponde à classificação da área e às condições definidas para a instalação.

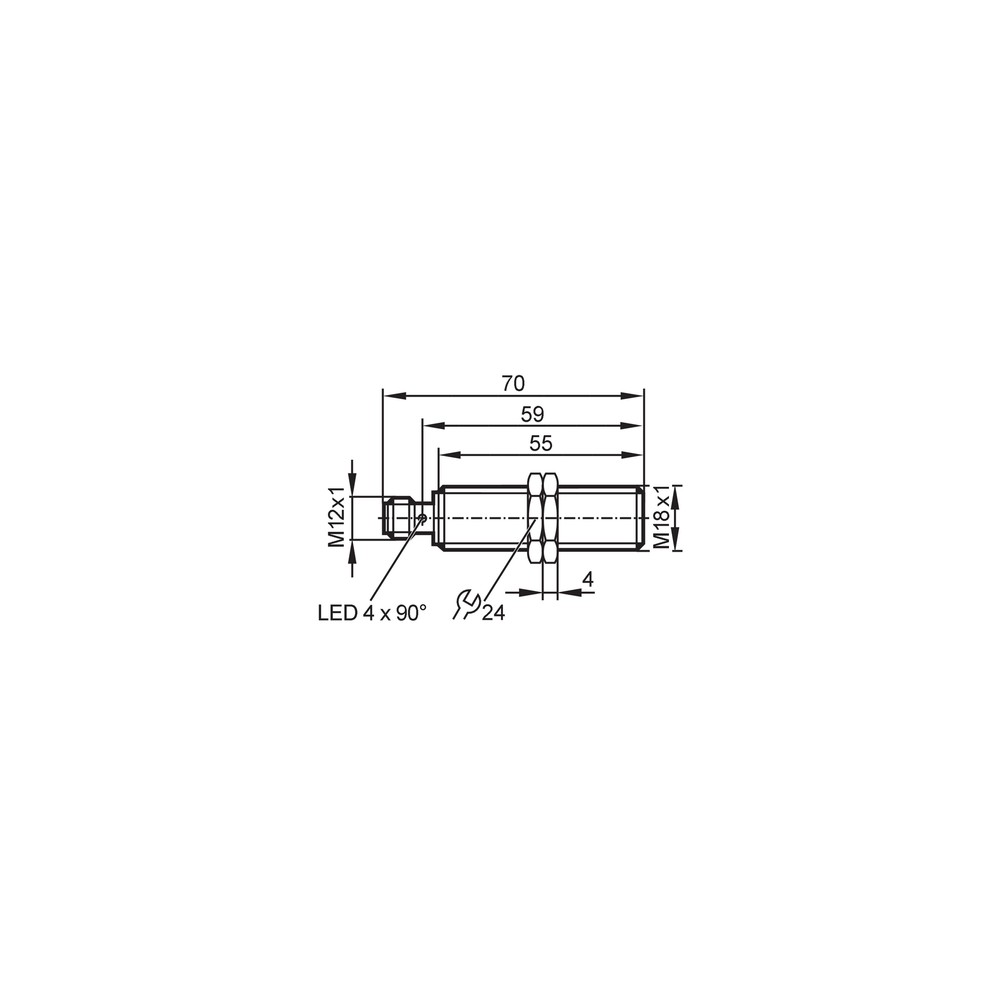

- Verifique no desenho dimensional o espaço disponível e a montagem embutida em rosca M18 x 1.
- Instale o sensor sem exceder o torque máximo de aperto especificado de 50 Nm.
- Confirme que a alimentação DC está entre 10 e 30 V e que a entrada do controlador aceita saída PNP normalmente aberta.
- Conecte o acoplamento M12 de codificação A; consulte o datasheet para identificar a pinagem antes de energizar.
- Posicione o alvo dentro da distância de trabalho indicada e valide a comutação pelo LED de status, sem exceder os limites elétricos e ambientais.
ACESSÓRIOS
- 2 porcas de fixação em aço inoxidável
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta durante a aproximação do alvo. | Alimentação fora da faixa, ligação incorreta ou entrada do controlador incompatível com saída PNP normalmente aberta. | Meça a alimentação nos terminais e confirme a pinagem no datasheet; verifique se a entrada aceita PNP e se o alvo está dentro da distância de trabalho. |
| A distância de detecção observada é menor que a esperada. | Material do alvo com fator de correção inferior a 1 ou distância além da faixa de trabalho. | Identifique o material do alvo e compare o fator de correção da ficha; meça a distância entre a face ativa e o alvo. |
| O sinal de saída é instável ou não corresponde ao estado esperado no controlador. | Incompatibilidade entre a lógica PNP normalmente aberta e a configuração da entrada, ou ligação elétrica incorreta. | Confira o tipo de entrada do controlador, a lógica configurada e a ligação M12 conforme o esquema do fabricante. |
| O sensor interrompe a operação ou apresenta comportamento irregular após instalação em ambiente severo. | Condição ambiental, pressão ou montagem fora dos limites especificados, ou conexão inadequada. | Compare temperatura, pressão aplicada à face ativa, grau de proteção requerido e torque de instalação com os limites da ficha; inspecione o conector e a instalação. |
