Sensor Indutivo IFM IG0400 M18 5mm

Pré-visualizar: IG0400 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA Cabo 2m

IG0400 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA Cabo 2m

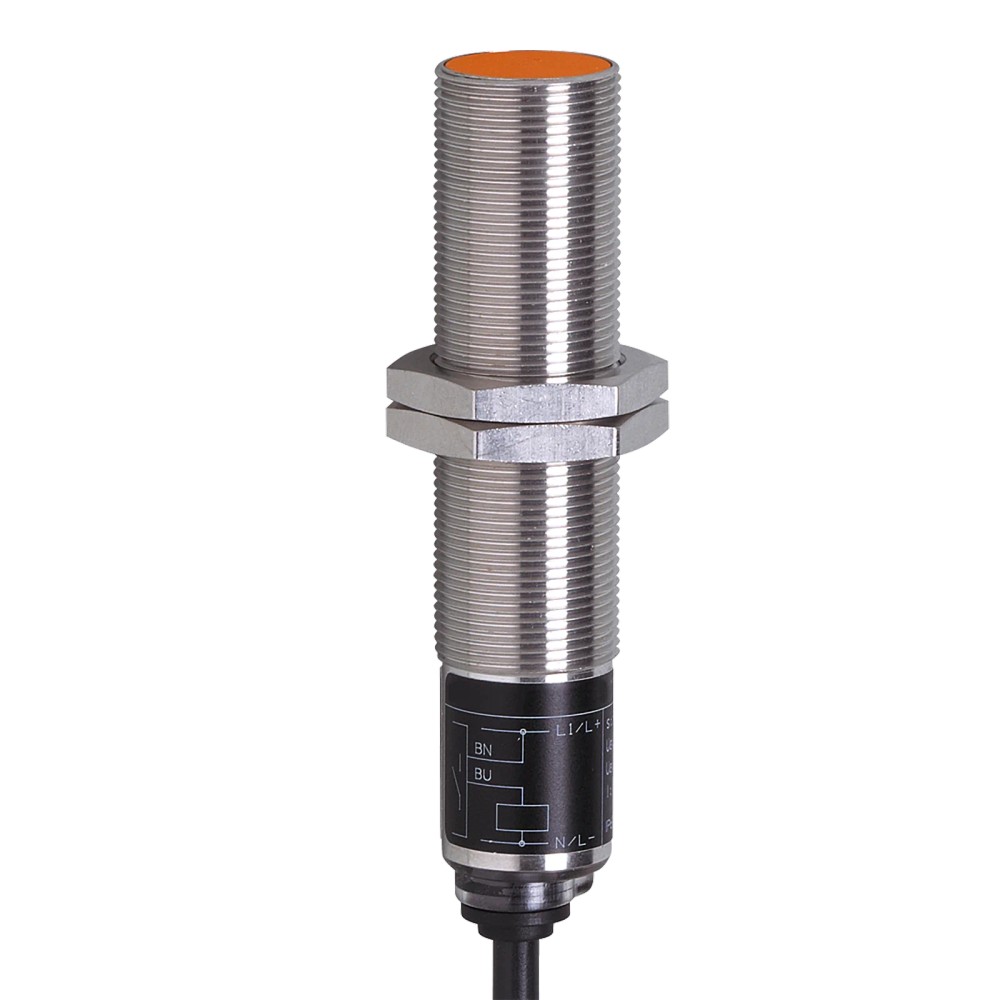

Imagem meramente ilustrativa

R$ 1.242,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0400
EAN: 4021179106450
NCM do produto: 85365090

Destaques do Produto Detecção nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0400 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA Cabo 2m"

Destaques do Produto

Detecção nominal

5 mm

Instalação

M18 x 1, montagem embutida

Saída

Normalmente aberta, 2 fios

Alimentação

75...250 V AC ou 20...250 V DC

Ligação

Cabo PVC de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0400, M18 x 1, alcance de detecção de 5 mm, normalmente aberto, cabo PVC de 2 m

O IFM IG0400 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui montagem embutida, alcance nominal de 5 mm e saída normalmente aberta. Opera com alimentação AC/DC dentro das faixas especificadas pelo fabricante e conta com cabo PVC de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e montagem	M18 x 1; montagem embutida
Alcance de detecção	5 mm
Função de saída	Normalmente aberto
Tensão de operação	75...250 V AC / 20...250 V DC
Conexão elétrica	Cabo PVC de 2 m; 2 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo M18 x 1 de montagem embutida.
Circuitos compatíveis com saída normalmente aberta de 2 fios e alimentação AC ou DC dentro das faixas especificadas.
Instalações cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam distância de detecção superior a 5 mm sem validação da distância real de comutação e do alvo.
Circuitos que não sejam compatíveis com a alimentação, a saída de 2 fios ou os limites de corrente indicados pelo fabricante.
Aplicações que exijam protocolo de comunicação ou saída diferente da chaveamento normalmente aberto; esses recursos não estão especificados para este modelo.

APLICAÇÕES E USO

Detecção de presença ou aproximação de alvos metálicos em máquinas e sistemas de automação, desde que a distância de instalação e a frequência de comutação sejam compatíveis com o processo. Esta aplicação decorre do princípio indutivo e deve ser validada na instalação.
Uso em ambiente com temperatura entre -25 e 80 °C e necessidade de proteção IP 67, respeitando as condições de montagem e operação descritas pelo fabricante.
Para alvos de aço, inox, latão, alumínio ou cobre, considere os fatores de correção indicados na ficha; o alcance nominal não deve ser presumido igual para todos os materiais.
A ficha não especifica uma aplicação setorial, protocolo de comunicação ou desempenho para alvos não metálicos; consulte o datasheet para confirmar requisitos específicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0400, M18 x 1, alcance de detecção de 5 mm, normalmente aberto, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG0400 quando

A instalação exigir sensor indutivo M18 x 1 embutido, detecção nominal de 5 mm, saída normalmente aberta de 2 fios e alimentação entre 75...250 V AC ou 20...250 V DC.

Avalie outra especificação quando

O circuito exigir tensão fora das faixas informadas, uma saída diferente de normalmente aberta, conexão diferente do cabo integrado ou alcance nominal acima de 5 mm. Confirme a carga e os limites elétricos no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de sensor	Indutivo	Tecnologia de detecção declarada para o produto.
Código do produto	IG0400	Identificação do modelo na ficha do anúncio.
Marca	IFM	Fabricante informado.
Aplicação de detecção	Detecção de objetos metálicos	Princípio de detecção indutiva; a ficha não especifica materiais ou geometrias de alvo além dos parâmetros listados.

Dados elétricos
Tensão de operação AC	75...250 V AC	Faixa de alimentação AC informada pelo fabricante.
Tensão de operação DC	20...250 V DC	Faixa de alimentação DC informada pelo fabricante.
Número de fios	2 fios	Configuração elétrica do sensor.
Corrente constante máxima de saída AC	100 mA	Limite de corrente constante especificado para operação AC.
Corrente constante máxima de saída DC	100 mA	Limite de corrente constante especificado para operação DC.
Corrente de pico máxima da saída de comutação	900 mA (20 ms / 0,5 Hz)	Condição de pico indicada na ficha; não substitui os limites de corrente constante.
Corrente de saída mínima	4 mA	Valor mínimo informado para a saída.
Corrente residual máxima	4 mA	Corrente residual máxima informada; considerar na avaliação da entrada conectada.
Queda de tensão máxima da saída AC	5,5 V	Queda máxima especificada para a saída em AC.
Queda de tensão máxima da saída DC	5,5 V	Queda máxima especificada para a saída em DC.
Classe de proteção	II	Classe de proteção declarada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Proteção indicada pelo fabricante; a versão é descrita como por impulso.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada para ligação DC.

Saída e chaveamento
Função de saída	Normalmente aberto	Estado funcional de saída indicado pelo anúncio.
Frequência de comutação AC	25 Hz	Frequência máxima informada para operação AC.
Frequência de comutação DC	50 Hz	Frequência máxima informada para operação DC.
Status de chaveamento	1 LED amarelo	Indicador de estado informado na ficha.

Detecção e desvios
Alcance de detecção	5 mm	Valor nominal declarado para montagem embutida.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...4,05 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Faixa percentual referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para materiais de alvo; considerar ao avaliar a distância efetiva.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado; seguir as condições de instalação e uso do fabricante.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio ESD informados na ficha.
EMC - HF irradiado	EN 61000-4-3: 3 V/m	Nível de ensaio informado para alta frequência irradiada.
EMC - Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado para transientes rápidos.
EMC - AF com fio	EN 61000-4-6: 3 V	Nível de ensaio informado para perturbação conduzida.
Emissão	EN 55011, classe B	Classificação de emissão informada.
Certificado UL	Ta 0...40 °C; Enclosure Type 1; arquivo UL E174191	Dados de certificação informados na ficha; condições e escopo devem ser consultados na documentação do fabricante.

Dados mecânicos e conexão
Rosca e dimensões	M18 x 1 / L = 82 mm	Dimensões declaradas para instalação mecânica.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Cabo	2 m, PVC, Ø 4,9 mm; 2 x 0,34 mm²	Conexão elétrica integrada e dimensões do cabo informadas.
Cores dos fios	BN = marrom; BU = azul	Identificação de condutores indicada na ficha.
Material da bucha rosqueada	Latão revestido com bronze branco	Material declarado para a bucha.
Material da face ativa	PBT	Material declarado para a face ativa.
Material das tampas	PC / TPE	Materiais declarados para as tampas.
Peso	129 g	Massa indicada no conjunto de dados do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído informado na ficha.
MTTF	397 anos	Valor declarado no conjunto de dados; consultar condições e método de cálculo do fabricante.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto fornece saída de chaveamento normalmente aberta.

Conexões

Elétrica Cabo PVC integrado de 2 m, 2 fios, seção de 0,34 mm² e diâmetro informado de 4,9 mm. Alimentação: 75...250 V AC ou 20...250 V DC. Corrente constante máxima de saída: 100 mA em AC e 100 mA em DC. Verifique a compatibilidade elétrica da carga e o datasheet antes de conectar.

Processo Não possui conexão de processo informada; a conexão mecânica é rosca M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com rosca M18 x 1 e montagem embutida	✓	A ficha identifica rosca M18 x 1 e tipo de montagem embutido; verifique dimensões e espaço de instalação no desenho.
Circuito AC dentro de 75...250 V, com entrada compatível com saída de 2 fios	✓	A faixa de tensão AC está especificada; a carga também deve respeitar os limites de corrente e queda de tensão do datasheet.
Circuito DC dentro de 20...250 V, com entrada compatível com saída de 2 fios	✓	A faixa de tensão DC está especificada; confirme os requisitos elétricos da carga antes da ligação.
Necessidade de protocolo digital ou de saída analógica	✗	A ficha descreve saída de chaveamento normalmente aberta e não informa protocolo digital nem saída analógica.
Alvo não metálico como objeto a detectar diretamente	✗	Sensores indutivos detectam objetos metálicos; a ficha não fornece distância de detecção para alvos não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0400, M18 x 1, alcance de detecção de 5 mm, normalmente aberto, cabo PVC de 2 m

Confirme que o modelo, a tensão AC ou DC e a saída de 2 fios são compatíveis com o circuito e a carga.
Verifique o espaço disponível e a montagem embutida conforme a rosca M18 x 1 e o desenho dimensional do fabricante.
Fixe o sensor usando as duas porcas incluídas, sem aplicar torque não especificado na ficha; consulte o fabricante para o valor de aperto.
Posicione o alvo dentro da distância de trabalho e considere o fator de correção correspondente ao material.
Ligue os condutores conforme a identificação do fabricante: BN marrom e BU azul; valide o esquema elétrico no datasheet antes de energizar.
Após a ligação, verifique o LED amarelo e confirme a comutação com o circuito em condições de operação.

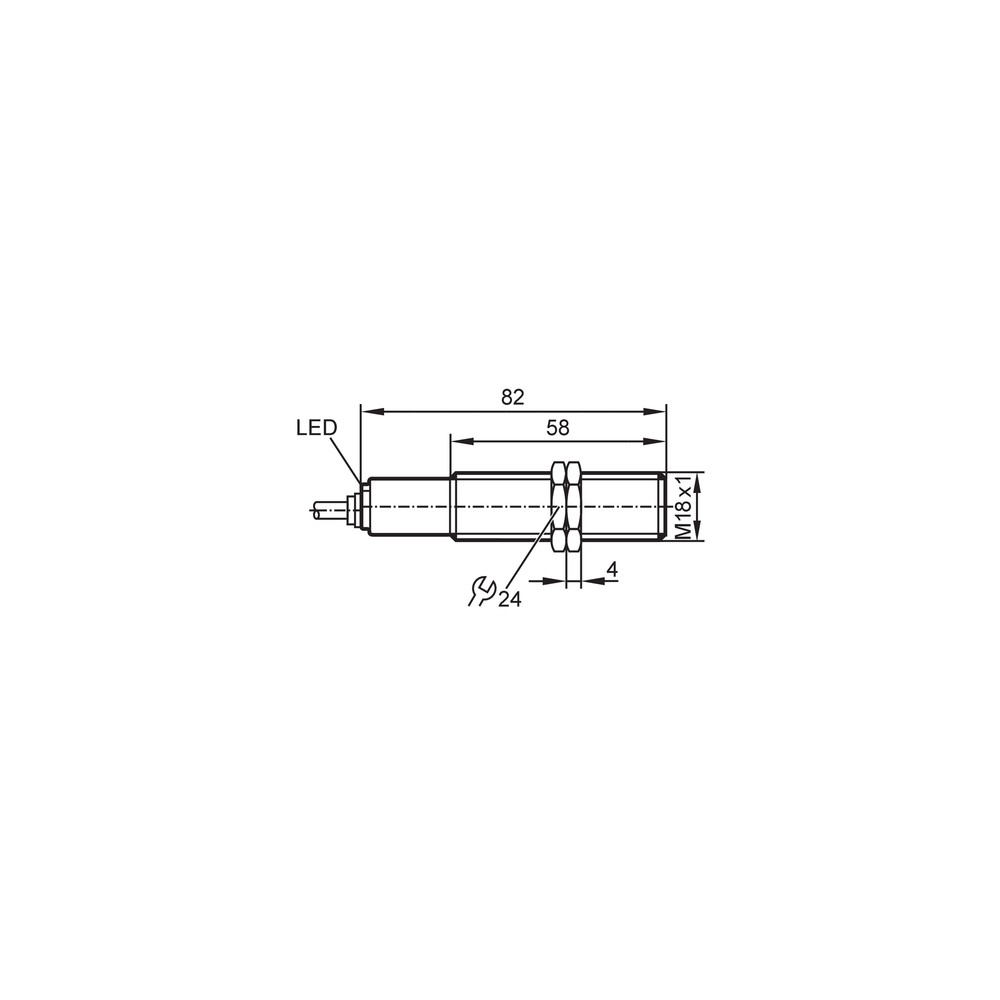

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que o do aço, ou incompatibilidade de alimentação/ligação.	Meça a posição do alvo, consulte o fator de correção do material e confirme a tensão aplicada e a ligação conforme o datasheet.
A entrada conectada permanece acionada ou apresenta leitura instável quando a saída deveria estar desligada.	A corrente residual máxima de 4 mA pode afetar a entrada conectada, ou a carga pode não ser compatível com uma saída de 2 fios.	Compare as características da entrada com corrente residual e corrente mínima do sensor e valide o circuito no datasheet.
A comutação ocorre, mas a carga não opera corretamente.	Corrente da carga acima do limite constante de 100 mA ou queda de tensão de saída incompatível com o circuito.	Meça a corrente da carga e verifique os limites de corrente e queda de tensão para AC ou DC na ficha técnica.
O estado indicado pelo LED não corresponde ao esperado no processo.	Posicionamento do alvo, ligação dos condutores ou alimentação incorretos.	Confira a posição do alvo, identifique os fios BN marrom e BU azul e meça a alimentação dentro da faixa aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG0400 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0400 e para quem serve?

É um sensor indutivo de proximidade para detectar objetos metálicos sem contato. Serve a instalações que aceitem montagem M18 x 1 embutida e saída normalmente aberta de 2 fios.

Qual é a alimentação e a conexão elétrica desse sensor?

A alimentação especificada é 75...250 V AC ou 20...250 V DC. A conexão é um cabo PVC integrado de 2 m, com dois fios.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. Não há indicação de outros acessórios incluídos.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha especifica um sensor indutivo para detecção de objetos metálicos. Não informa desempenho de detecção para alvos não metálicos.

Posso usar o IG0400 se preciso de saída analógica ou protocolo de comunicação?

Não há saída analógica nem protocolo de comunicação especificados para este modelo. A ficha descreve saída de chaveamento normalmente aberta.

O sensor acende, mas a entrada do controlador fica acionada; o que verifico?

Verifique se a corrente residual máxima de 4 mA e a corrente mínima de saída de 4 mA são compatíveis com a entrada conectada. Confirme também o esquema do circuito de 2 fios no datasheet.

O sensor não detecta o alvo na distância esperada; o que devo conferir antes de trocar?

Confira a distância de trabalho, o alinhamento e o material do alvo, aplicando o fator de correção indicado na ficha. Verifique também a alimentação e a ligação dos condutores.

É melhor comprar este modelo ou um sensor com maior alcance?

Escolha o IG0400 quando 5 mm de alcance nominal e a configuração M18 x 1 embutida atenderem à instalação. Se o processo exigir maior distância, selecione um modelo com alcance especificado para essa necessidade e valide a compatibilidade elétrica.

Como instalo e identifico os fios do IG0400?

Fixe o corpo M18 x 1 na configuração embutida e consulte o desenho dimensional antes da montagem. A ficha identifica BN como marrom e BU como azul; confirme o diagrama do fabricante antes de energizar.

O cabo pode ser cortado ou prolongado durante a instalação?

A ficha informa cabo PVC integrado de 2 m, mas não especifica instruções para corte ou extensão. Consulte o datasheet ou o fabricante antes de modificar a conexão.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato direto. (Ref.: tipo de sensor: indutivo)

Montagem embutida

Configuração de instalação declarada para o sensor; deve ser respeitada na montagem mecânica. (Ref.: tipo de montagem: embutido)

Distância real de comutação (Sr)

Parâmetro da distância de comutação informado pelo fabricante, com tolerância especificada. (Ref.: Sr = 5 ± 10 % mm)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa em relação a Sr na ficha. (Ref.: 1...15 % de Sr)

Corrente residual

Corrente que pode permanecer na saída quando o sensor está desligado e que deve ser considerada na compatibilidade da entrada. (Ref.: corrente residual máxima: 4 mA)
