Sensor Indutivo IFM IG0374 M18

Pré-visualizar: IG0374 IFM - Sensor Indutivo IFM Detecção Industrial M18 12mm NA 2m

IG0374 IFM - Sensor Indutivo IFM Detecção Industrial M18 12mm NA 2m

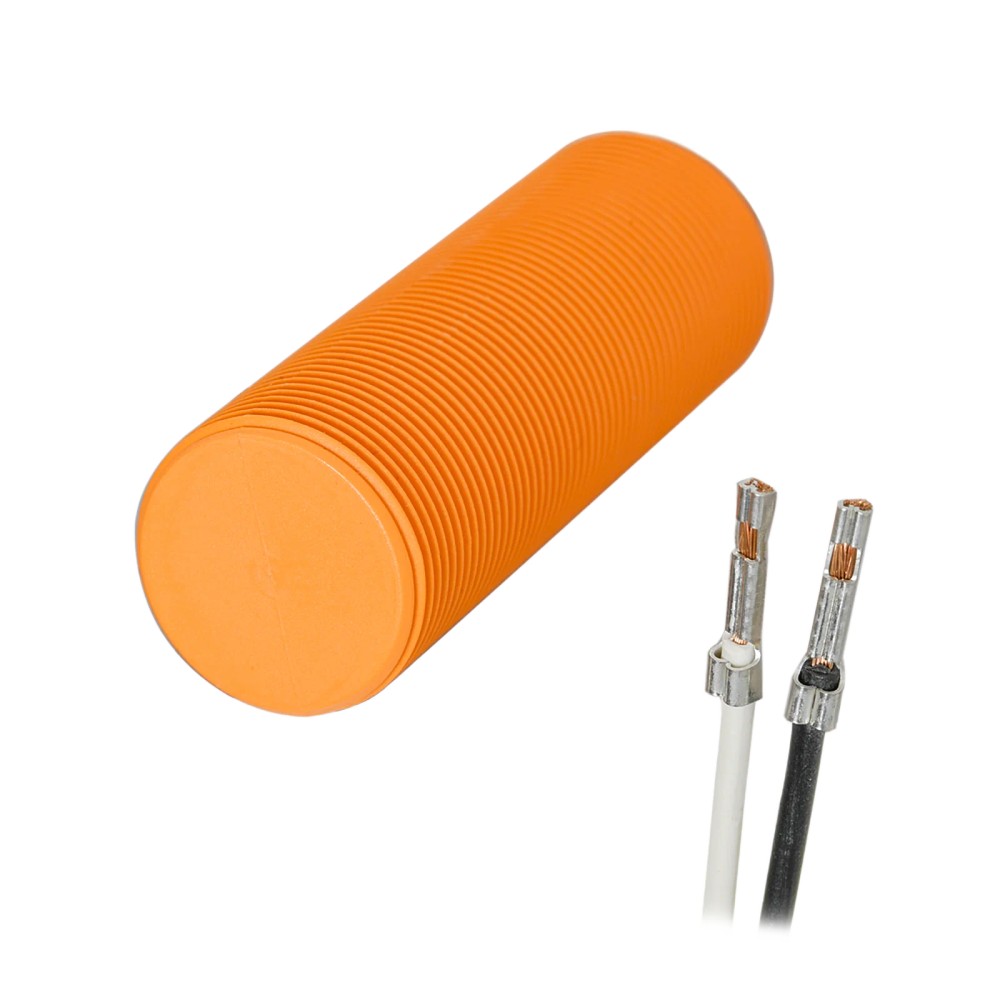

Imagem meramente ilustrativa

R$ 1.290,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0374
EAN: 4021179106191
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12 mm...mais

Fechar menu

Saiba mais sobre: "IG0374 IFM - Sensor Indutivo IFM Detecção Industrial M18 12mm NA 2m"

Destaques do Produto

Alcance nominal

12 mm

Montagem

Não embutida

Saída

Normalmente aberta (NA)

Tensão de operação

20...250 V AC/DC

Ligação

Cabo PVC de 2 m, 2 fios

Frequência de comutação

25 Hz AC / 100 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0374, M18 x 1, alcance de detecção de 12 mm, saída normalmente aberta, cabo PVC de 2 m

O IFM IG0374 é um sensor indutivo para detectar objetos metálicos sem contato em aplicações de automação industrial. Possui alcance nominal de 12 mm, saída normalmente aberta e conexão por cabo de 2 m. Seu invólucro roscado M18 x 1 é para montagem não embutida, e o sensor opera em 20 a 250 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	IG0374
Tecnologia	Sensor indutivo
Alcance de detecção	12 mm; montagem não embutida
Saída	Normalmente aberta (NA)
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Rosca e comprimento	M18 x 1; 56 mm
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas de automação, quando a geometria de montagem comportar sensor roscado M18 x 1 não embutido.
Aplicações com alimentação dentro da faixa de 20...250 V AC/DC, saída NA e frequência de comutação compatível com 25 Hz em AC ou 100 Hz em DC.
Instalações em que a conexão por cabo PVC de 2 m e a temperatura ambiente de -25...70 °C atendam aos requisitos.

⚠ Considere outro se precisa de:

Não selecionar para montagem embutida: a ficha especifica montagem não embutida.
Não utilizar quando a aplicação exigir saída normalmente fechada, pois a saída informada é normalmente aberta.
Não selecionar se a instalação exigir conexão diferente do cabo de 2 m ou operação fora da faixa de tensão ou temperatura especificada.

APLICAÇÕES E USO

Uso especificado como sensor indutivo para detecção de objetos metálicos em aplicações industriais; a ficha não identifica máquinas ou processos específicos.
Possibilidade de aplicação em sistemas de automação com entrada compatível com saída NA de dois fios e alimentação dentro da faixa indicada; validar corrente de carga e circuito de proteção com o datasheet.
A adequação para alvos de aço inoxidável, latão, alumínio ou cobre depende dos fatores de correção informados e da distância de detecção necessária.
A instalação deve respeitar montagem não embutida, temperatura ambiente de -25...70 °C e grau de proteção IP 67. A ficha não especifica resistência a agentes químicos, vibração ou condições particulares de lavagem.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0374, M18 x 1, alcance de detecção de 12 mm, saída normalmente aberta, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG0374 quando

A aplicação exigir detecção indutiva, montagem não embutida M18 x 1, alcance nominal de 12 mm, saída NA e alimentação de 20...250 V AC/DC, respeitando os limites de comutação e ambiente.

Procure outra configuração quando

A montagem precisar ser embutida, a lógica requerida não for NA, ou a instalação exigir outra conexão, faixa de tensão, temperatura ou frequência de comutação. Confirme os requisitos no datasheet antes de substituir por outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia informada para detecção sem contato.
Modelo	IG0374	Código do produto indicado no anúncio e no datasheet.
Marca	IFM	Fabricante indicado para o produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2 fios	Configuração da conexão elétrica.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores indicada na ficha.
Corrente de saída mínima	5 mA	Limite elétrico informado para a saída.
Corrente residual máxima	2,5 mA	Valor máximo informado na saída.
Queda de tensão máxima da saída em AC	6,5 V	Valor máximo especificado para operação em AC.
Queda de tensão máxima da saída em DC	6,5 V	Valor máximo especificado para operação em DC.
Corrente máxima constante da saída em AC	250 mA; 350 mA até 50 °C	Limites indicados pelo fabricante para operação em AC.
Corrente máxima constante da saída em DC	100 mA	Limite indicado pelo fabricante para operação em DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pico indicada na ficha.
Proteção necessária	Fusível miniatura rápido conforme IEC 60127-2 Folha 1; ≤ 2 A	Proteção externa indicada pelo fabricante.
Proteção contra sobrecarga	Não	A ficha não informa proteção integrada contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha não informa proteção integrada contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha não informa proteção contra inversão de polaridade.
Classe de proteção	II	Classificação elétrica informada pelo fabricante.

Saídas e comutação
Função de saída	Normalmente aberta (NA)	Estado de saída especificado.
Frequência de comutação AC	25 Hz	Limite de frequência informado para AC.
Frequência de comutação DC	100 Hz	Limite de frequência informado para DC.
Display de status de chaveamento	1 LED vermelho	Indicação visual de estado de comutação.

Detecção e desvios
Alcance de detecção	12 mm	Valor nominal informado para o sensor.
Distância real de comutação Sr	12 ± 10 % mm	Tolerância informada para a distância real de comutação.
Distância de trabalho	0...9,7 mm	Faixa de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Histerese expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção do alcance conforme o material do alvo.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção indicado na ficha; não substitui a avaliação das condições reais de instalação.
Norma EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética informadas.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão roscada do invólucro.
Dimensões	M18 x 1 / L = 56 mm	Dimensões gerais informadas.
Montagem	Não embutido	Condição de instalação especificada.
Material do invólucro	PBT	Material informado para o invólucro.
Peso	109,6 g	Massa informada no dataset do produto.

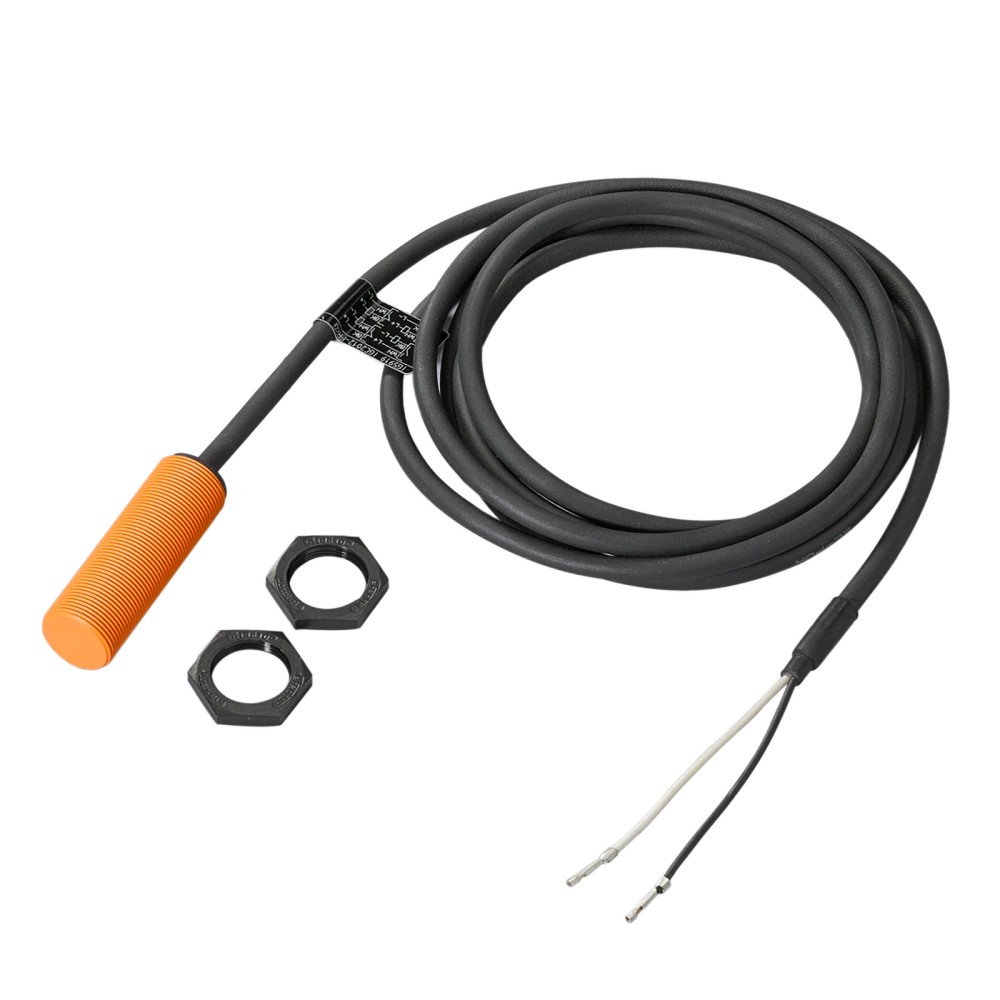

Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Dados de vida útil e identificação
MTTF	600 anos	Valor declarado no dataset; consultar documentação do fabricante para as condições e método de cálculo.
GTIN	4021179106191	Identificador comercial informado.
Part number	IG0374	Número de peça conforme os dados prioritários do anúncio.
Categoria fiscal NCM	8536.50.90	Classificação informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve saída de comutação discreta.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios; tensão de operação de 20...250 V AC/DC. Cores informadas: BN = marrom e BU = azul. Saída normalmente aberta. Verificar os requisitos de carga e proteção no datasheet; a ficha informa proteção necessária por fusível miniatura rápido de até 2 A conforme IEC 60127-2 Folha 1.

Processo Invólucro roscado M18 x 1, comprimento de 56 mm, montagem não embutida. A compatibilidade mecânica depende do suporte e do espaço de montagem disponíveis; não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objeto metálico com montagem não embutida M18 x 1 e distância compatível com o alcance especificado	✓	Corresponde à tecnologia indutiva, ao tipo de montagem e ao alcance informado; validar a distância efetiva e o material do alvo conforme os fatores de correção.
Instalação alimentada em 20...250 V AC ou DC, com interface elétrica adequada à saída NA de dois fios	✓	A faixa de tensão e a conexão de dois fios estão especificadas. A carga deve respeitar os dados elétricos do fabricante.
Montagem embutida	✗	O produto está especificado para montagem não embutida.
Sistema que exige saída normalmente fechada ou protocolo de comunicação digital	✗	A ficha informa saída normalmente aberta e não identifica protocolo de comunicação.
Aplicação com alvo de aço inoxidável, latão, alumínio ou cobre	✓	A ficha fornece fatores de correção para esses materiais; o alcance efetivo deve ser avaliado considerando aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3 em relação ao fator de aço.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0374, M18 x 1, alcance de detecção de 12 mm, saída normalmente aberta, cabo PVC de 2 m

Confirme que a aplicação requer detecção indutiva, saída NA e operação dentro dos limites elétricos e ambientais especificados.
Verifique o espaço e o suporte para rosca M18 x 1, considerando o comprimento do sensor de 56 mm e a montagem não embutida.
Posicione a face sensora em relação ao alvo e valide a distância de trabalho; considere o material do alvo e os fatores de correção do fabricante.
Fixe o sensor usando as duas porcas incluídas, evitando esforços no cabo e no invólucro.
Conecte os dois fios conforme o esquema elétrico do datasheet, respeitando as cores BN (marrom) e BU (azul), a tensão e os limites da carga.
Instale a proteção externa indicada pelo fabricante e teste a comutação na condição real de operação, verificando o LED de status.

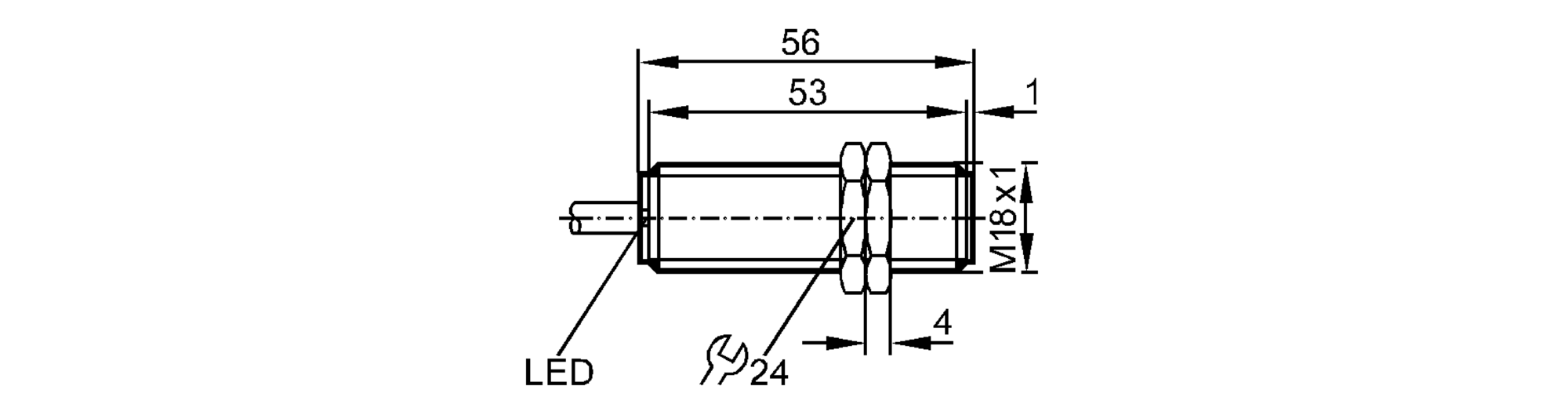

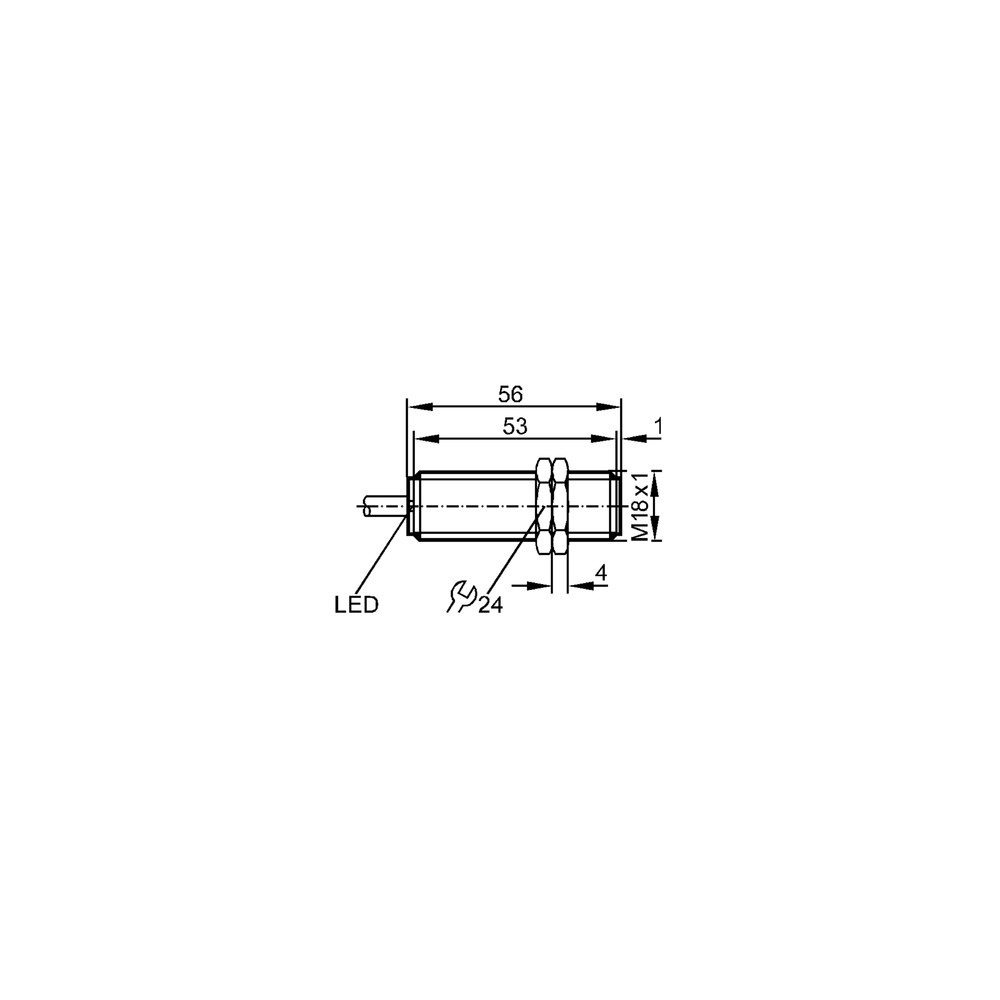

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Distância ou material do alvo fora das condições efetivas de detecção, ligação incorreta ou alimentação fora da faixa especificada.	Confirme a tensão entre os condutores, verifique a ligação pelo datasheet e teste a comutação aproximando um alvo metálico dentro da distância de trabalho; considere o fator de correção do material.
A entrada do controlador permanece acionada ou apresenta corrente mesmo sem comutação esperada.	Corrente residual de saída ou incompatibilidade entre a saída de dois fios e os requisitos da entrada conectada.	Meça a condição elétrica da saída e compare a corrente residual máxima de 2,5 mA e a corrente de saída mínima de 5 mA com os requisitos da entrada.
A comutação ocorre em uma distância diferente da esperada.	Material do alvo, montagem não embutida, variação do ponto de comutação ou histerese influenciando a distância efetiva.	Verifique o material e seu fator de correção, a posição de montagem e a distância de aproximação e afastamento; compare com Sr, distância de trabalho e tolerâncias no datasheet.
O sensor ou a carga aquece, ou a saída falha durante a operação.	Corrente de carga acima do limite aplicável, ligação inadequada ou ausência da proteção externa indicada.	Meça a corrente e confira os limites de saída para AC ou DC, a tensão aplicada e o fusível miniatura rápido de até 2 A especificado pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG0374 em português (Datasheet) Desenho em escala IFM IG0374 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0374 e para que serve?

É um sensor indutivo de saída normalmente aberta para detectar objetos metálicos sem contato. A ficha especifica montagem não embutida e alcance de detecção de 12 mm.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. A conexão elétrica é feita por cabo PVC integrado de 2 m.

Posso instalar o IG0374 embutido em uma superfície metálica?

Não: a especificação de montagem é não embutida. Reserve a configuração de montagem indicada pelo fabricante e consulte o desenho dimensional para o arranjo mecânico.

Este sensor serve para detectar objetos de cobre na distância nominal de 12 mm?

A ficha informa fator de correção 0,3 para cobre em relação ao fator de aço. Portanto, não se deve assumir o mesmo alcance nominal de 12 mm para esse material; consulte o datasheet para dimensionar a distância efetiva.

O LED acende, mas a entrada do controlador não reconhece a comutação; o que verifico?

Verifique se a entrada é compatível com a saída NA de dois fios e se atende à corrente mínima de saída de 5 mA e à corrente residual máxima de 2,5 mA. Confira também a ligação e a tensão de operação.

O ponto de detecção está variando; preciso trocar o sensor?

Não necessariamente: variação do ponto, histerese, distância, montagem e material do alvo podem influenciar a comutação. Verifique essas condições e compare as medições com as tolerâncias informadas no datasheet antes de substituir.

Quando devo escolher o IG0374 em vez de um sensor com outra configuração?

Escolha-o quando forem necessários sensor indutivo não embutido M18 x 1, saída NA, cabo de 2 m e alimentação de 20...250 V AC/DC. Para montagem embutida ou outra lógica de saída, procure uma versão cuja ficha confirme esses requisitos.

É melhor comprar um kit ou peças avulsas para instalar o IG0374?

O produto é informado como unidade e já inclui duas porcas de fixação; não há kit adicional especificado na ficha. Confirme separadamente os demais componentes necessários à instalação elétrica.

Como conecto os fios e verifico a instalação?

Use o esquema do datasheet: a ficha identifica BN como marrom e BU como azul, em cabo de dois fios. Confirme tensão, carga e fusível exigido pelo fabricante antes de energizar e valide a comutação pelo LED.

O que devo conferir antes de substituir o sensor por falha de detecção?

Confira alimentação, fiação, carga, distância, material do alvo e condição de montagem não embutida. A ficha informa que não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade, portanto verifique também se ocorreu uma condição elétrica inadequada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, aplicado à detecção de alvos metálicos. (Ref.: Tipo de produto: sensor indutivo)

Montagem não embutida

Configuração de instalação indicada para o sensor e que deve ser considerada no espaço e posicionamento de montagem. (Ref.: Montagem: não embutido)

Distância real de comutação (Sr)

Distância real de comutação informada pelo fabricante, com tolerância especificada para o modelo. (Ref.: 12 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa como percentual de Sr. (Ref.: 3...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro conforme o código IP informado pelo fabricante. (Ref.: IP 67)
