Sensor Indutivo IFM IG0363 M18

Pré-visualizar: IG0363 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NF Cabo 2m

IG0363 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NF Cabo 2m

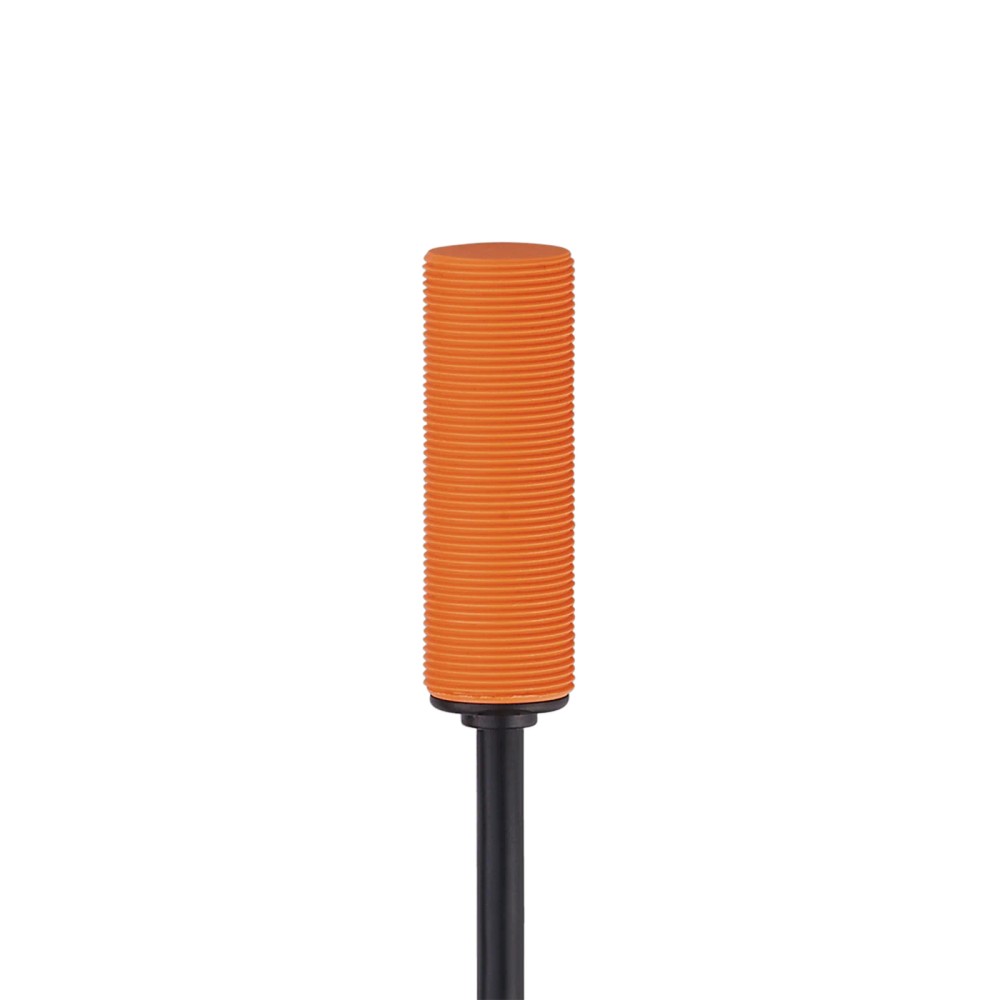

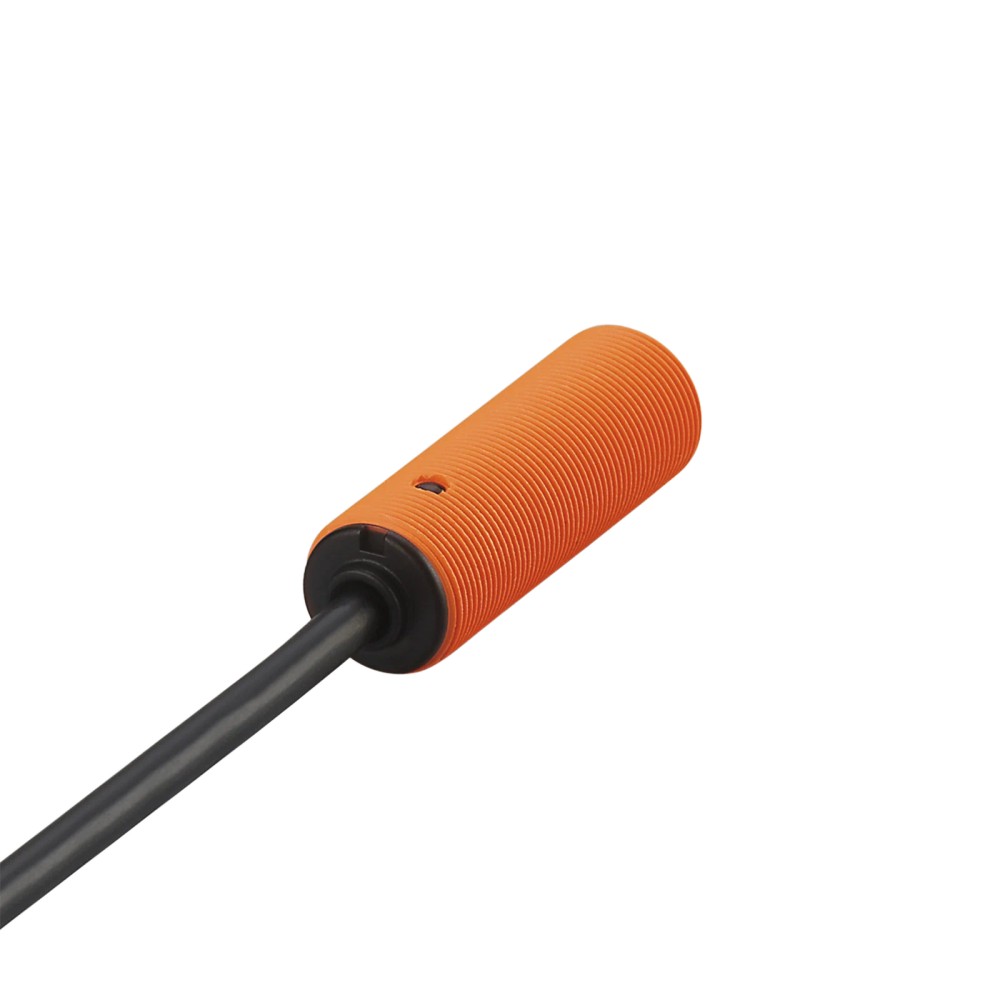

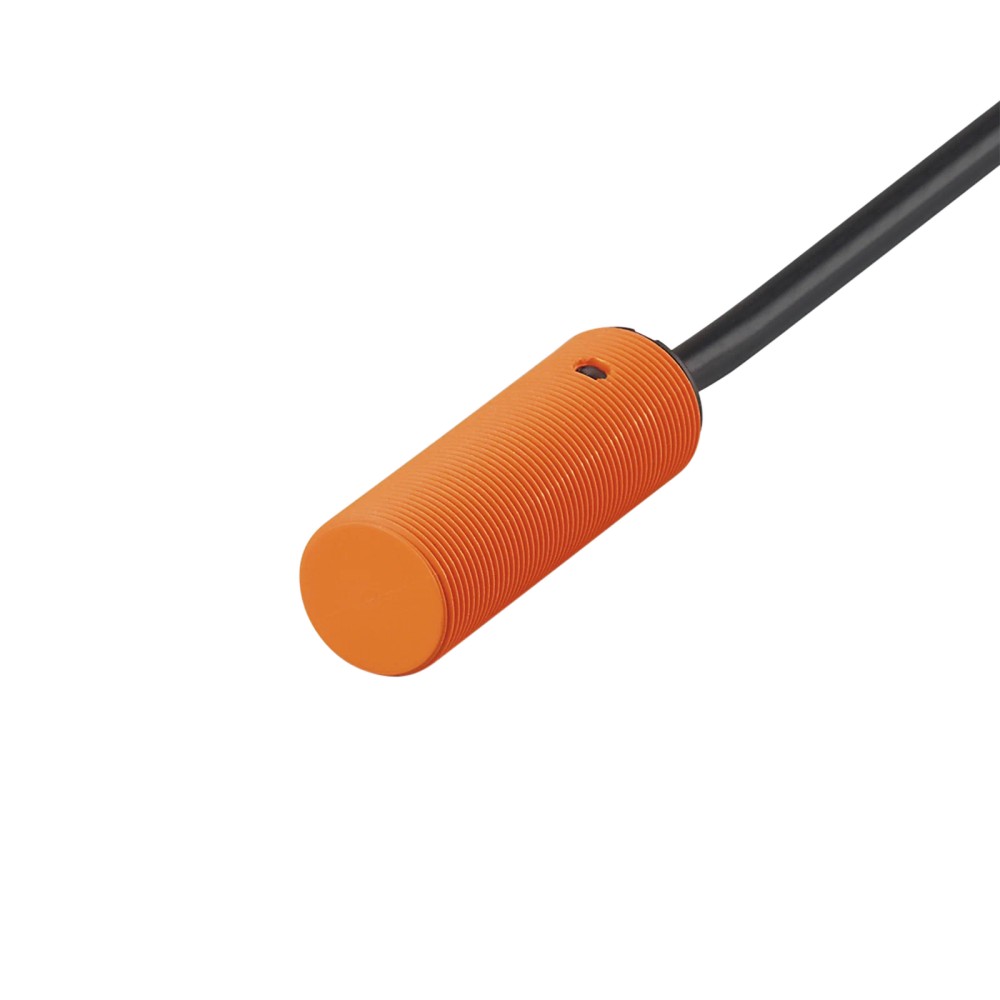

Imagem meramente ilustrativa

R$ 1.254,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0363
EAN: 4021179106085
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm,...mais

Fechar menu

Saiba mais sobre: "IG0363 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NF Cabo 2m"

Destaques do Produto

Alcance nominal

8 mm, montagem não embutida

Saída

Normalmente fechada

Alimentação

20...250 V AC/DC

Ligação

Cabo PVC de 2 m, dois fios

Montagem mecânica

Rosca M18 x 1

Ambiente

-25...80 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG0363, M18 x 1, alcance de detecção de 8 mm, normalmente fechado, cabo PVC de 2 m

O IFM IG0363 é um sensor indutivo para detecção sem contato de objetos metálicos. Possui montagem não embutida, saída normalmente fechada e alcance nominal de detecção de 8 mm. Opera com alimentação de 20 a 250 V AC/DC e utiliza cabo PVC de 2 m com dois fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Modelo / SKU	IG0363
Alcance de detecção	8 mm; montagem não embutida
Função de saída	Normalmente fechado
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 x 0,5 mm²
Rosca e comprimento	M18 x 1; comprimento de 56 mm
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações que aceitem sensor indutivo não embutido com distância nominal de detecção de 8 mm.
Instalações que requeiram saída normalmente fechada e alimentação dentro da faixa de 20...250 V AC/DC.
Montagem em suporte compatível com rosca M18 x 1 e conexão por cabo de dois fios.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente aberta: a ficha especifica saída normalmente fechada.
Não selecionar quando for necessária montagem embutida: este modelo é especificado como não embutido.
Não selecionar se a distância necessária exceder o alcance nominal de 8 mm ou a distância de trabalho especificada de 0...6,5 mm.
Não utilizar fora da faixa ambiente especificada de -25...80 °C.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos em uma máquina quando o alvo e o circuito forem compatíveis com um sensor indutivo não embutido; aplicação inferida a partir do tipo de sensor, não uma aplicação específica validada pelo fabricante na ficha fornecida.
Monitoramento de posição em mecanismo com montagem roscada M18 x 1, desde que a distância de detecção, o material do alvo e a frequência de comutação exigidos permaneçam dentro dos dados especificados; aplicação inferida.
Uso em ambiente dentro de -25...80 °C e com instalação que respeite o grau IP 67 declarado; a ficha não detalha condições de exposição ou instalação, portanto consultar o datasheet para a aplicação concreta.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG0363, M18 x 1, alcance de detecção de 8 mm, normalmente fechado, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG0363 quando

A aplicação requer detecção indutiva não embutida, saída normalmente fechada, rosca M18 x 1 e ligação por cabo de dois fios, com alimentação entre 20 e 250 V AC/DC.

Considere outra configuração quando

O circuito exigir saída normalmente aberta, montagem embutida, conexão diferente de cabo ou operação além das faixas elétricas, ambientais ou de detecção especificadas. Confirme os requisitos do circuito com o datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Detecção de objetos por princípio indutivo; a ficha não especifica materiais-alvo além da categoria do sensor.
Marca	IFM	Fabricante indicado na ficha.
Modelo e SKU	IG0363	Identificação do produto.
Part number no anúncio	IG0363	Código informado na fonte primária do anúncio.
Part number no catálogo associado	IGC2008-BBOA	Identificador apresentado no catálogo associado; confirme o código na documentação do fabricante ao fazer substituições.
GTIN	4021179106085	Identificador comercial informado.

Dados elétricos e conexão
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada para o sensor.
Número de fios	2	Configuração elétrica do cabo.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Comprimento e seção dos condutores informados na ficha.
Função de saída	Normalmente fechado	Estado funcional da saída indicado pelo fabricante.
Corrente de saída mínima	5 mA	Limite mínimo informado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC / 0,8 mA a 24 V DC	Considerar na avaliação da carga e do circuito quando a saída estiver desligada.
Corrente máxima constante da saída em AC	250 mA; referência indicada: 350 (...50 °C)	Limite informado na ficha; consultar o datasheet para interpretação integral da condição entre parênteses.
Corrente máxima constante da saída em DC	100 mA	Limite indicado para operação contínua em DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Pico limitado à duração e frequência especificadas.
Queda de tensão máxima da saída em AC	6,5 V	Valor máximo informado para a saída em AC.
Queda de tensão máxima da saída em DC	6,5 V	Valor máximo informado para a saída em DC.
Frequência de comutação em AC	25 Hz	Limite de frequência de comutação especificado para AC.
Frequência de comutação em DC	50 Hz	Limite de frequência de comutação especificado para DC.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção; prever proteção externa apropriada.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção; prever proteção externa apropriada.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção; observar a ligação correta.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha do produto.
Classe de proteção elétrica	II	Classificação informada pelo fabricante.

Detecção e comutação
Alcance de detecção	8 mm	Valor nominal indicado; a montagem especificada é não embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância informados pelo fabricante.
Distância de trabalho	0...6,5 mm	Faixa de trabalho indicada na ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação à distância real de comutação.
Histerese	1...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Montagem	Não embutido	Requisito de instalação mecânica especificado; considerar o entorno metálico conforme documentação do fabricante.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais indicados; afetam a distância de detecção conforme material-alvo.

Indicadores e compatibilidade eletromagnética
Indicador de estado	1 LED amarelo	Indicador visual de status de chaveamento.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de referência declaradas na ficha.

Condições ambientais e confiabilidade
Temperatura ambiente	-25...80 °C	Faixa ambiente informada para operação.
Certificado UL Ta	0...40 °C	Faixa Ta indicada na informação de certificação UL; não confundir com a faixa de temperatura ambiente geral.
Grau de proteção	IP 67	Grau declarado; seguir as condições de instalação e uso do fabricante.
MTTF	604 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.
Número do arquivo UL	E174191	Identificador de arquivo indicado na ficha.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de montagem indicada.
Dimensões	M18 x 1 / comprimento de 56 mm	Dimensão externa informada; conferir desenho dimensional para instalação.
Material do invólucro	PBT	Material declarado para o invólucro.
Forma do invólucro	Construção roscada; Enclosure type 1	Descrição construtiva apresentada na ficha.
Peso	110 g	Peso informado no catálogo associado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a saída é de comutação elétrica.

Conexões

Elétrica Cabo PVC de 2 m, dois fios de 0,5 mm². Alimentação de 20...250 V AC/DC; saída normalmente fechada. Verificar os limites de corrente e os requisitos de proteção do circuito no datasheet.

Processo Detecção indutiva sem contato; montagem mecânica por rosca M18 x 1, não embutida. Não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito compatível com sensor de dois fios, saída normalmente fechada e alimentação de 20...250 V AC/DC	✓	Essas características correspondem às especificações informadas para o IG0363; validar também corrente de carga e esquema de ligação no datasheet.
Aplicação que requer saída normalmente aberta	✗	A função de saída informada para este modelo é normalmente fechada.
Instalação que exige montagem embutida	✗	O sensor está especificado como não embutido.
Instalação mecânica com alojamento roscado M18 x 1 e espaço para corpo de 56 mm	✓	A rosca e o comprimento correspondem às dimensões indicadas; confirmar folgas e condições de montagem no desenho dimensional.
Detecção requerida além de 8 mm	✗	O alcance nominal informado é 8 mm; não se deve presumir detecção confiável além desse valor.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG0363, M18 x 1, alcance de detecção de 8 mm, normalmente fechado, cabo PVC de 2 m

Confirme no datasheet a tensão, o tipo de circuito de dois fios, a função normalmente fechada e os limites de corrente da carga antes de conectar.
Desenergize o circuito e instale a proteção exigida: fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A.
Verifique no desenho dimensional o espaço disponível e prepare o alojamento compatível com rosca M18 x 1 e comprimento de 56 mm.
Instale como sensor não embutido e posicione o alvo dentro da distância de trabalho especificada; considere o fator de correção correspondente ao material do alvo.
Aperte e fixe o sensor conforme as instruções e os limites mecânicos do fabricante; esses valores de torque não estão disponíveis na ficha fornecida.
Conecte os dois fios conforme o esquema oficial do datasheet, energize o circuito e confira o estado do LED amarelo e a comutação com a carga prevista.

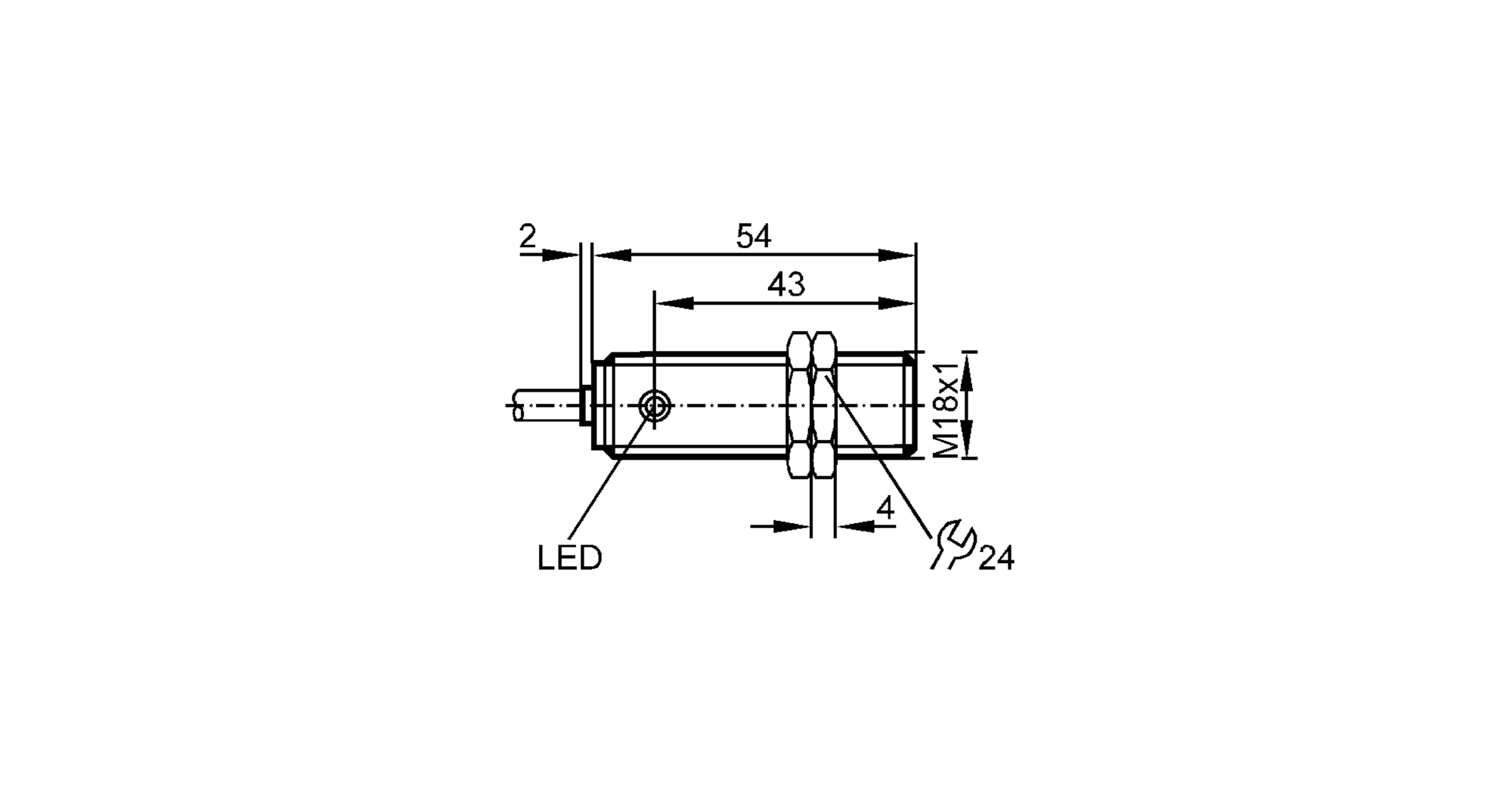

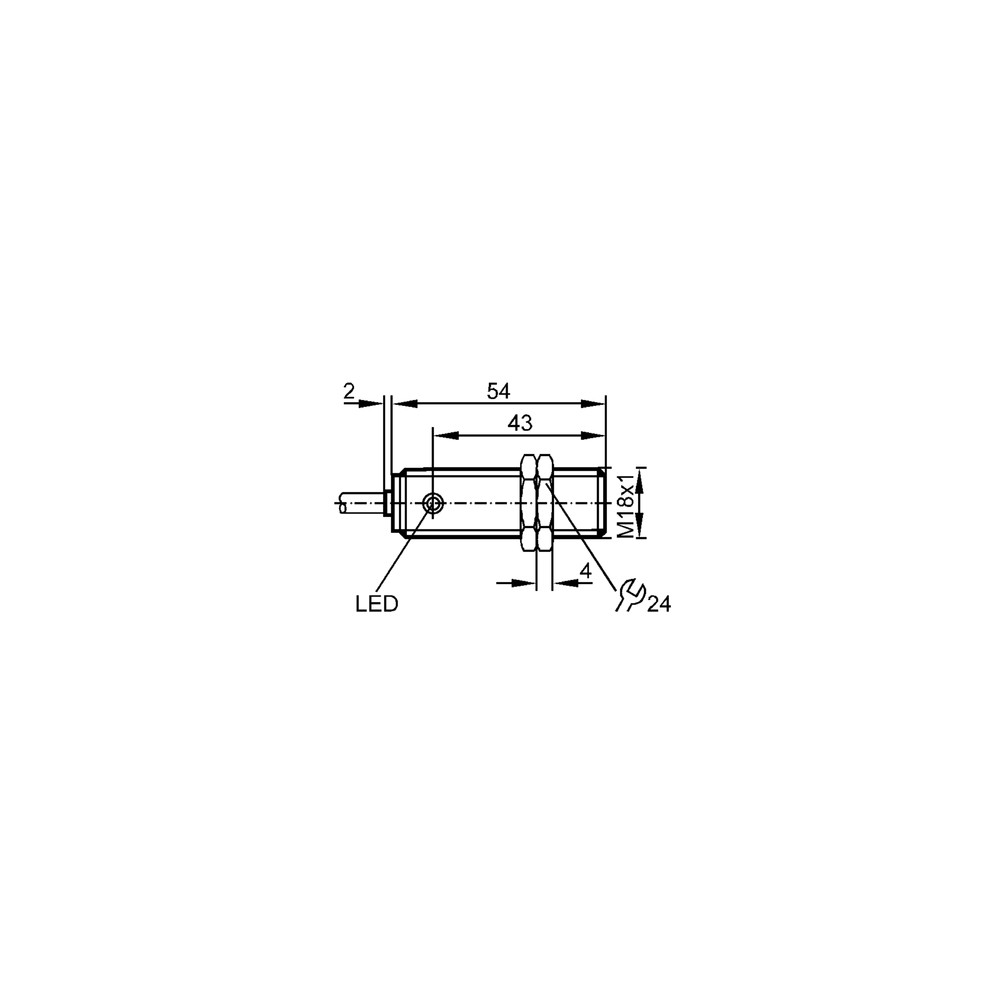

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que o aço, ligação incorreta ou circuito fora dos requisitos elétricos.	Meça a distância entre a face sensora e o alvo, confirme o material e o fator de correção, verifique a ligação no datasheet e valide a alimentação e a carga.
A carga permanece energizada quando se esperava desligamento.	A saída é normalmente fechada, ou a corrente residual da saída está interagindo com a carga.	Confirme a lógica esperada do circuito e compare a carga com a corrente residual máxima especificada para a tensão utilizada.
Comutação instável ou diferente da distância esperada.	Alvo operando próximo ao limite de detecção, variação do ponto de comutação ou interferência de material metálico próximo em uma montagem não embutida.	Teste a distância de trabalho, verifique alinhamento e materiais ao redor e compare a instalação com as instruções do fabricante para montagem não embutida.
Sensor ou carga deixa de funcionar após uma falha elétrica.	Sobrecorrente, curto-circuito ou inversão de polaridade; a ficha informa que o sensor não possui proteções contra essas condições.	Desenergize o circuito, inspecione a fiação e a carga, verifique o fusível e compare corrente e tensão com os limites do datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG0363 em português (Datasheet) Desenho em escala IFM IG0363 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0363 e para quem ele serve?

É um sensor indutivo de montagem não embutida para detecção de objetos. É indicado a projetos que exijam saída normalmente fechada, alimentação AC/DC na faixa especificada e montagem roscada M18 x 1.

O que acompanha o sensor?

A ficha lista duas porcas de fixação e uma peça por embalagem. O sensor possui cabo PVC de 2 m integrado.

Esse sensor serve para uma entrada que exige saída normalmente aberta?

Não: a saída do IG0363 é normalmente fechada. Confirme a lógica exigida pelo circuito antes de selecionar o sensor.

Posso instalar o IG0363 embutido em uma superfície metálica?

A ficha especifica montagem não embutida. Ela não fornece dados para validar instalação embutida, então não presuma compatibilidade com essa montagem.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Confira primeiro a distância de trabalho, o material do alvo e a ligação elétrica. Os fatores de correção variam conforme o material, e a saída precisa operar dentro das condições especificadas.

A carga não desliga como esperado; o sensor pode estar com defeito?

Antes da troca, confirme que o circuito considera a saída normalmente fechada e verifique a corrente residual da saída em relação à carga. Consulte também a ligação indicada no datasheet.

Devo comprar este modelo ou procurar outro sensor indutivo?

Escolha o IG0363 se o circuito aceitar saída normalmente fechada, dois fios e montagem não embutida. Procure outra configuração quando forem necessários saída normalmente aberta, montagem embutida ou requisitos fora das faixas especificadas.

O sensor pode ser usado com qualquer material metálico e a 8 mm?

Não se deve assumir a mesma distância para todos os materiais: a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Considere também a distância de trabalho de 0...6,5 mm e valide a aplicação no datasheet.

Como faço a instalação elétrica do IG0363?

Desenergize o circuito, instale a proteção indicada e siga o esquema do datasheet para o cabo de dois fios. Verifique tensão, corrente da carga e estado do LED antes de colocar o conjunto em operação.

O sensor pode operar em ambiente úmido ou exposto a água?

O grau IP 67 está declarado na ficha, mas as condições detalhadas de exposição não são fornecidas aqui. Consulte o datasheet e as condições de instalação do fabricante para validar o ambiente específico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo, sem contato mecânico com o objeto detectado.

Montagem não embutida

Configuração de instalação na qual o sensor não é especificado para ficar embutido no material de montagem; respeite as orientações do fabricante para o entorno metálico.

Sr — distância real de comutação

Distância de comutação real especificada para o sensor, com tolerância declarada pelo fabricante.

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, expressa aqui como percentual de Sr.

Corrente residual

Corrente que pode permanecer na saída quando esta se encontra desligada; deve ser considerada na compatibilidade com a carga.
