Sensor Indutivo IFM IG0348 M18 5mm NA IP67

Pré-visualizar: IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67

IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67

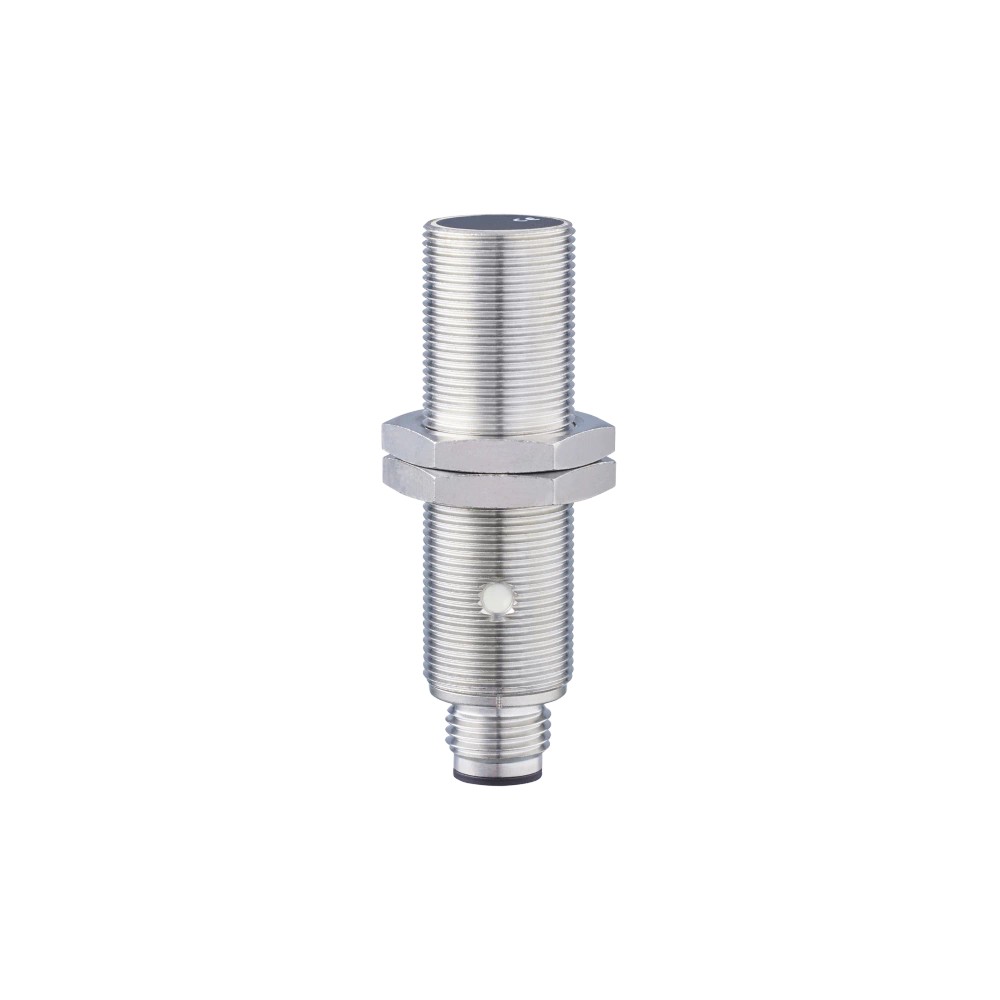

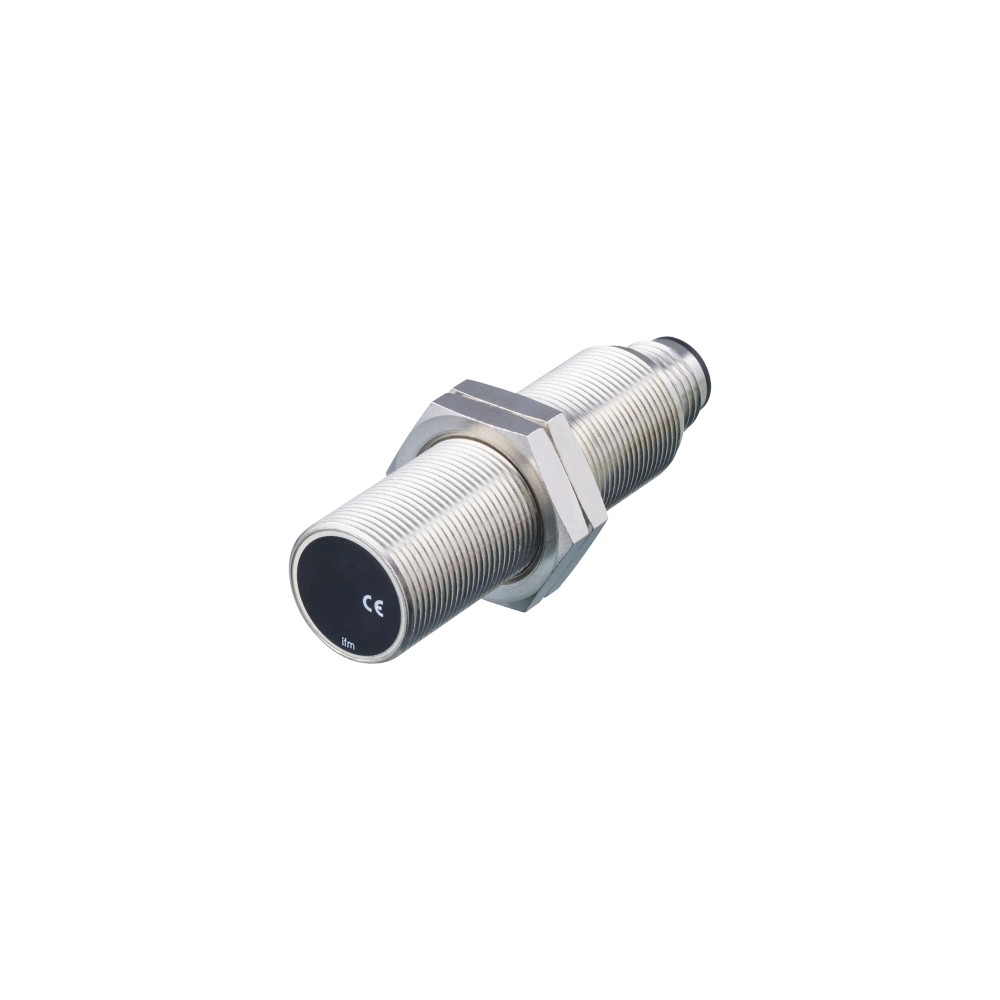

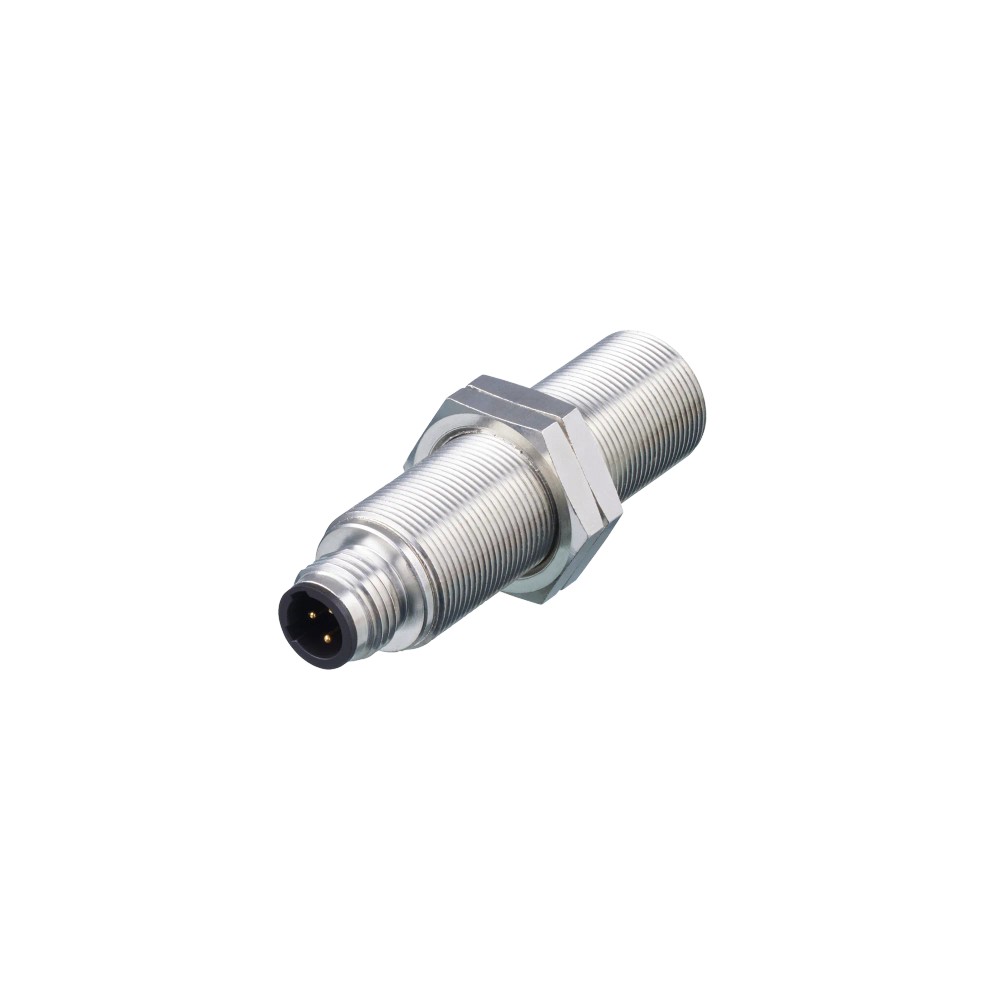

Imagem meramente ilustrativa

R$ 1.211,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0348
EAN: 4021179105934
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

5 mm

Conexão

1/2"

Tensão

20...250 V AC/DC

Tipo de Saída

Normalmente Aberto (NA)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67

O sensor indutivo IG0348 da IFM é um componente robusto de rosca M18 projetado para detecção precisa de objetos metálicos em ambientes industriais. Com alcance de 5 mm e montagem embutida, oferece alta durabilidade com grau de proteção IP67. Sua operação versátil aceita tensões de 20 a 250 V AC/DC, facilitando a integração em diversos sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IG0348
Dimensões	M18 x 1 / 66 mm
Alcance	5 mm (embutido)
Tensão Operação	20...250 V AC/DC
Grau de Proteção	IP 67
Conexão Elétrica	1/2"
Função de Saída	Normalmente Aberto (NA)
MTTF	609 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em linhas de montagem.
Posicionamento em máquinas ferramentas com rosca M18.
Aplicações com alta necessidade de proteção IP67 contra poeira e água.

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 80 °C.
Detecção de alvos não metálicos.
Áreas com presença de produtos químicos que degradam PBT ou latão.
Substituição de sensores DC de 3 fios sem adaptar o esquema elétrico.

APLICAÇÕES E USO

Linhas de transporte e esteiras para contagem de peças metálicas.
Detecção de fim de curso em máquinas de usinagem.
Monitoramento de posição em equipamentos industriais com roscas padrão M18.
Ambientes úmidos ou com poeira, dado o grau de proteção IP67.

COMO ESCOLHER

Antes de comprar o IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67, verifique estes pontos:

Quando escolher o IG0348

Ideal para substituições de sensores indutivos M18 standard que necessitam de versatilidade de tensão (AC ou DC) e robustez de conexão roscada 1/2 polegada.

Quando buscar outra alternativa

Se a aplicação exigir detecção a distâncias superiores a 5 mm, saída PNP/NPN específica para controle lógico (PLC) de 3 fios, ou ambientes com temperaturas extremas fora da faixa de -25 a 80 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Designação da rosca	M18 x 1	Dimensão mecânica padrão
Comprimento total	66 mm	Espaço de instalação
Materiais	Latão revestido com bronze branco / PBT	Resistência do invólucro

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Limite de alimentação
Número de fios	2 fios	Configuração elétrica
Frequência de comutação	25 Hz AC / 100 Hz DC	Limite de velocidade de detecção

Faixa de Medição
Alcance de detecção	5 mm	Distância nominal de atuação
Tipo de montagem	Embutido	Condição de instalação para detecção correta

Condições Ambientais
Temperatura ambiente	-25...80 °C	Operação segura
Grau de proteção	IP 67	Vedação contra ambiente externo

COMPATIBILIDADE

Comunicação

• N/A (Saída de comutação digital)

Conexões

Elétrica Conector 1/2"

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de aço carbono	✓	O sensor indutivo é otimizado para detecção de materiais ferrosos com fator de correção 1.
Detecção de cobre ou alumínio	✓	É compatível, porém a distância de detecção será reduzida conforme fator de correção (0.3 para cobre, 0.4 para alumínio).
Ambientes submersos ou com jatos d'água	✓	Possui classificação IP67, protegendo contra submersão temporária.
Circuitos de controle DC puros de alta frequência	✓	Operação permitida até 100 Hz em DC.

INSTALAÇÃO

Como instalar o IG0348 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA IP67

Identificar o local de montagem garantindo espaço para o comprimento de 66 mm.
Verificar se o material do suporte é compatível com rosca M18x1.
Posicionar o sensor respeitando o alcance de 5 mm para a face ativa.
Utilizar as porcas de fixação inclusas para prender o sensor sem exceder o torque de 13 Nm para a área A.
Conectar o conector 1/2 polegada garantindo o contato firme dos terminais.
Verificar o LED de status ao aproximar um objeto metálico para confirmar a comutação.

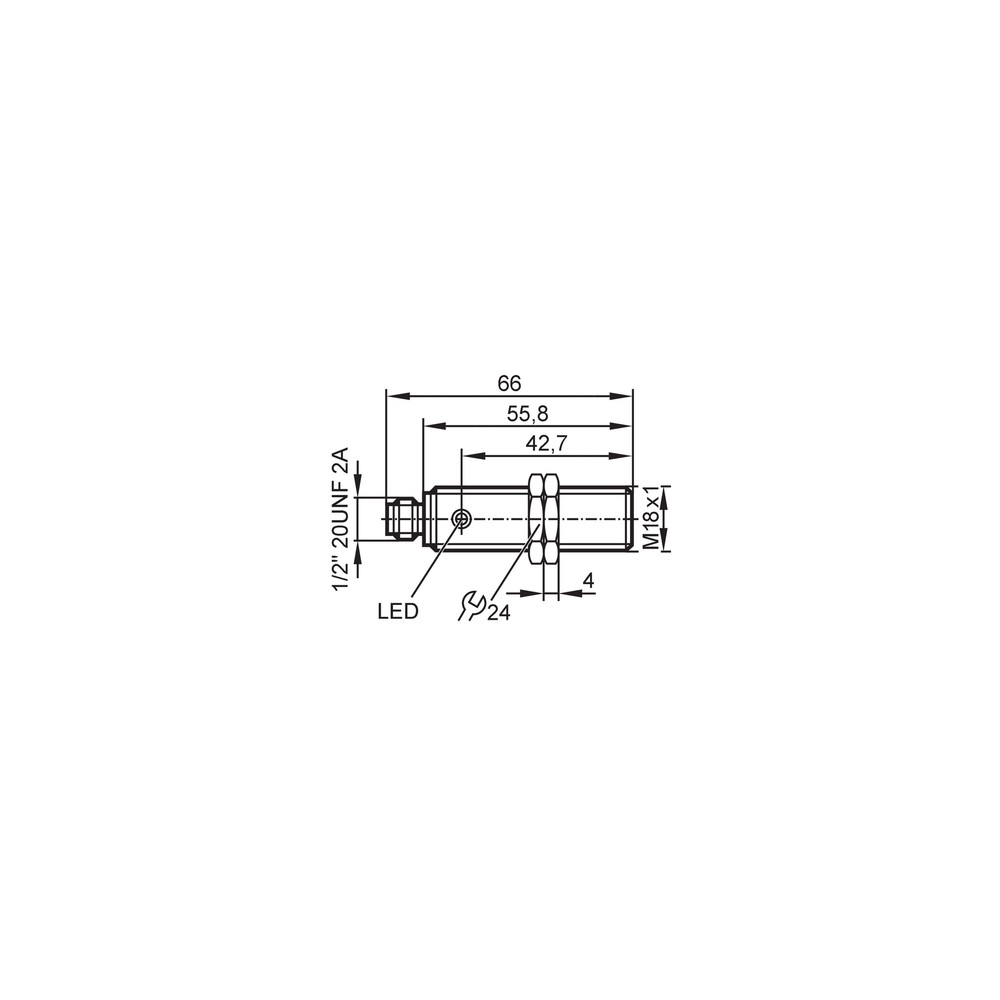

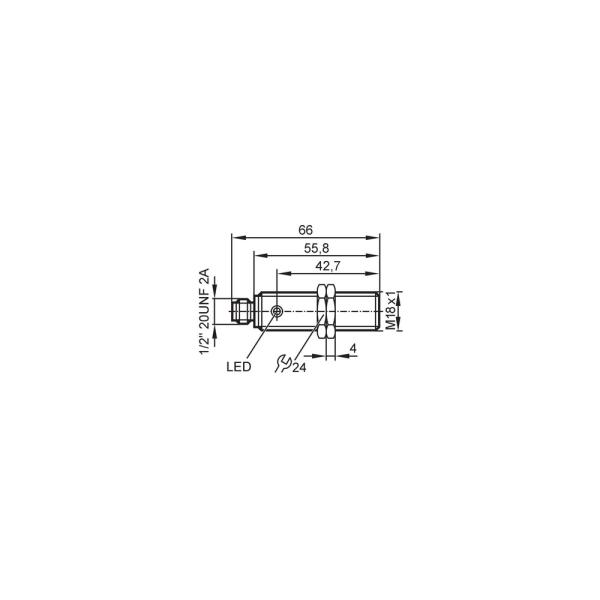

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende.	Tensão de alimentação fora da faixa especificada (20-250V).	Medir a tensão nos terminais do conector com multímetro.
Falha na detecção do objeto metálico.	Distância de detecção excedida (acima de 5mm).	Reduzir a distância entre o sensor e o objeto.
Comutação inesperada ou errática.	Interferência eletromagnética ou acúmulo de cavacos metálicos na face.	Limpar a face ativa do sensor e verificar blindagem dos cabos.
Interrupção intermitente do sinal.	Conector 1/2 polegada mal fixado.	Reapertar a conexão elétrica e inspecionar pinos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IG0348 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor IG0348?

O IG0348 é um sensor indutivo de proximidade, formato M18, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

O que vem na embalagem deste sensor?

O sensor acompanha duas porcas de fixação para instalação direta em painéis ou suportes roscados.

Este sensor detecta plásticos ou líquidos?

Este modelo não é indicado para detecção de materiais não metálicos como plásticos, líquidos ou madeira.

Posso usar este sensor como barreira de segurança para pessoas?

Não, este sensor opera com tecnologia indutiva para metais e não possui a sensibilidade necessária para detecção de presença humana ou barreiras ópticas.

O que percebo quando o sensor para de funcionar?

O sintoma típico de falha é a ausência de sinal de saída (LED não acende) mesmo na presença de metal, o que sugere falha na alimentação ou sensor danificado.

O que verificar antes de trocar a peça com suspeita de defeito?

Verifique primeiramente a tensão na conexão elétrica e o torque de aperto, pois o excesso de força pode danificar a rosca.

Por que escolher este modelo com conexão 1/2 polegada?

Este modelo utiliza conexão por conector de 1/2 polegada, sendo uma solução robusta comparada a sensores com cabos fixos, que são mais suscetíveis a rompimentos.

Este modelo substitui outros sensores M18 de marcas concorrentes?

Sim, ele substitui qualquer sensor indutivo M18, 2 fios, Normalmente Aberto (NA), desde que a tensão de operação esteja na faixa de 20 a 250 V AC/DC.

Quais cuidados ter na instalação para evitar falsos acionamentos?

Instale o sensor mantendo a face ativa limpa e verifique se não há interferência mecânica durante o percurso do objeto a ser detectado.

Como funciona a garantia e procedência deste componente?

O produto é fornecido e entregue pela IFM, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através da variação de um campo eletromagnético (Ref.: Tipo de produto).

Montagem Embutida

Permite que o sensor seja montado nivelado com a superfície metálica sem interferir no campo de detecção (Ref.: Tipo de montagem).

Histerese

Distância entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento (Ref.: 3...15 % de Sr).

IP67

Grau de proteção que garante vedação contra poeira e submersão temporária em água (Ref.: Grau de proteção).

Saída Normalmente Aberto (NA)

Estado do contato que permanece aberto quando o alvo não está presente e fecha na detecção (Ref.: Função de saída).
