Sensor Indutivo IFM IG0344 M18

Pré-visualizar: IG0344 IFM - Sensor Indutivo ifm Detecção industrial M18 8mm 20-250V AC/DC

IG0344 IFM - Sensor Indutivo ifm Detecção industrial M18 8mm 20-250V AC/DC

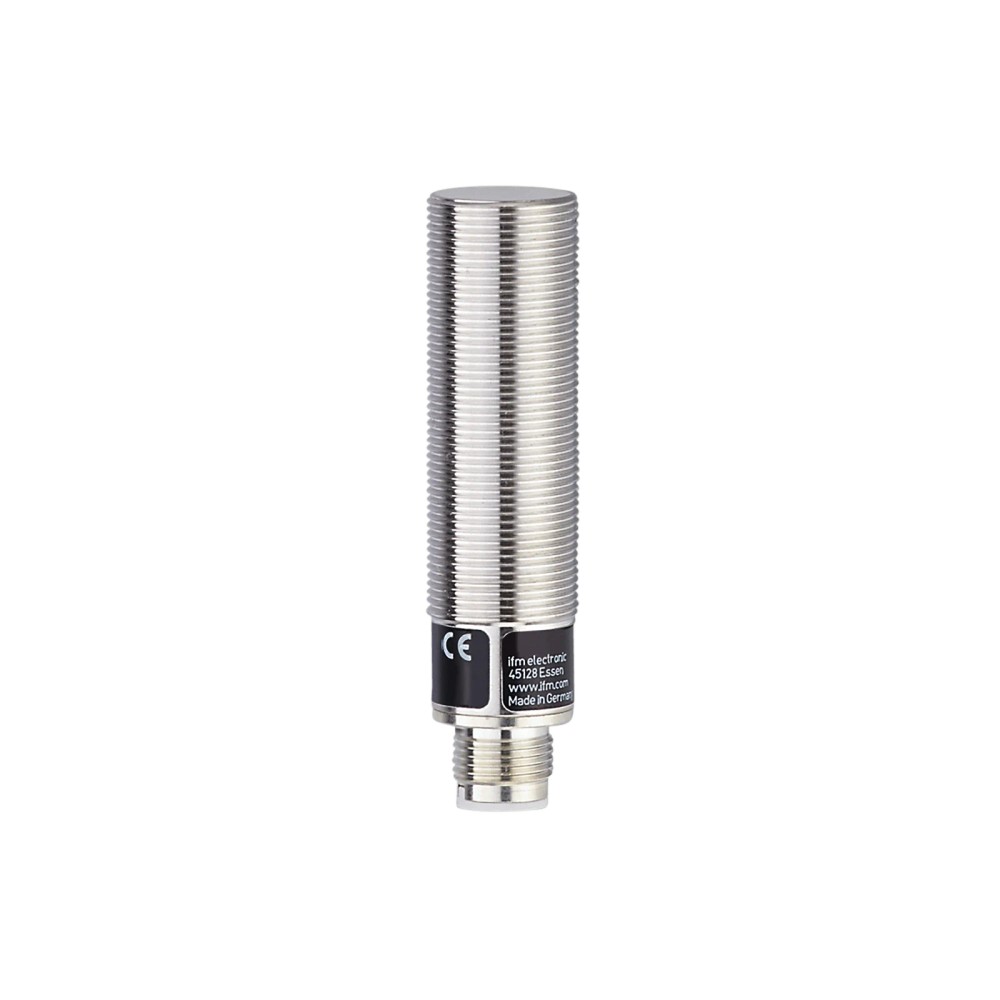

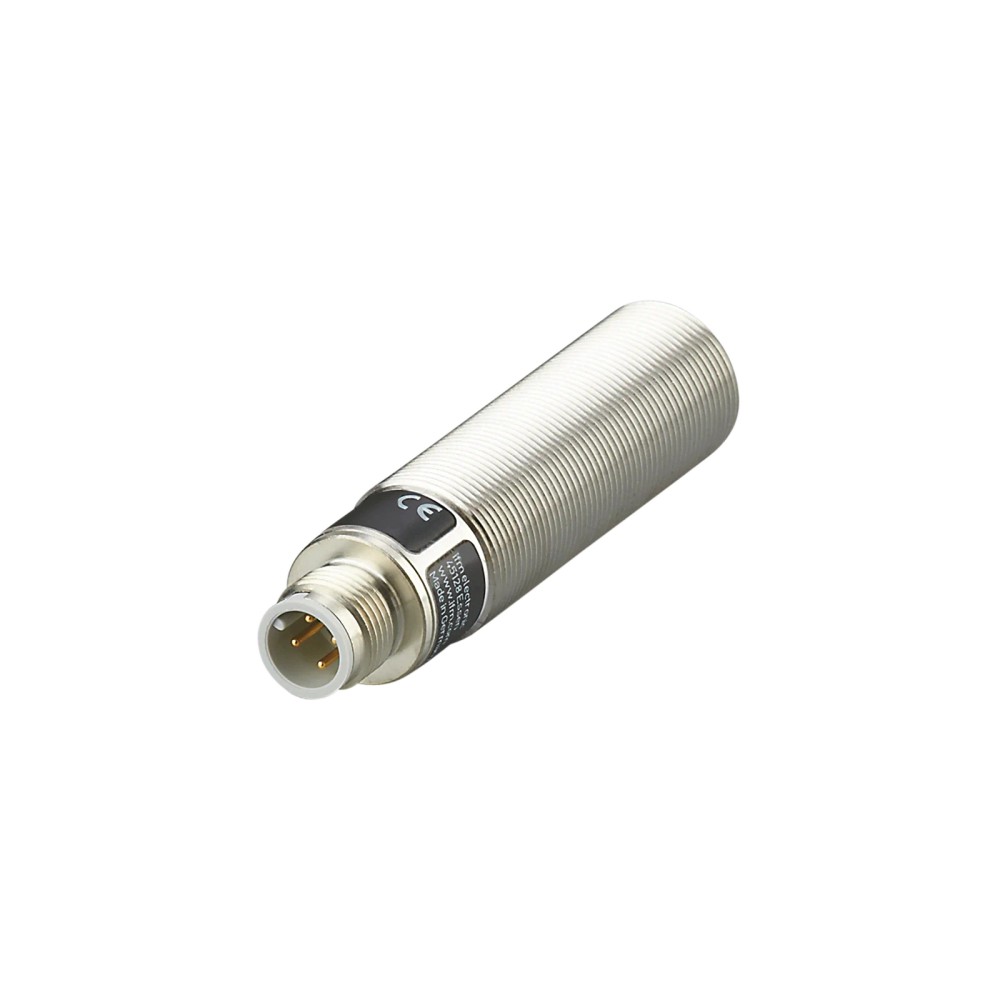

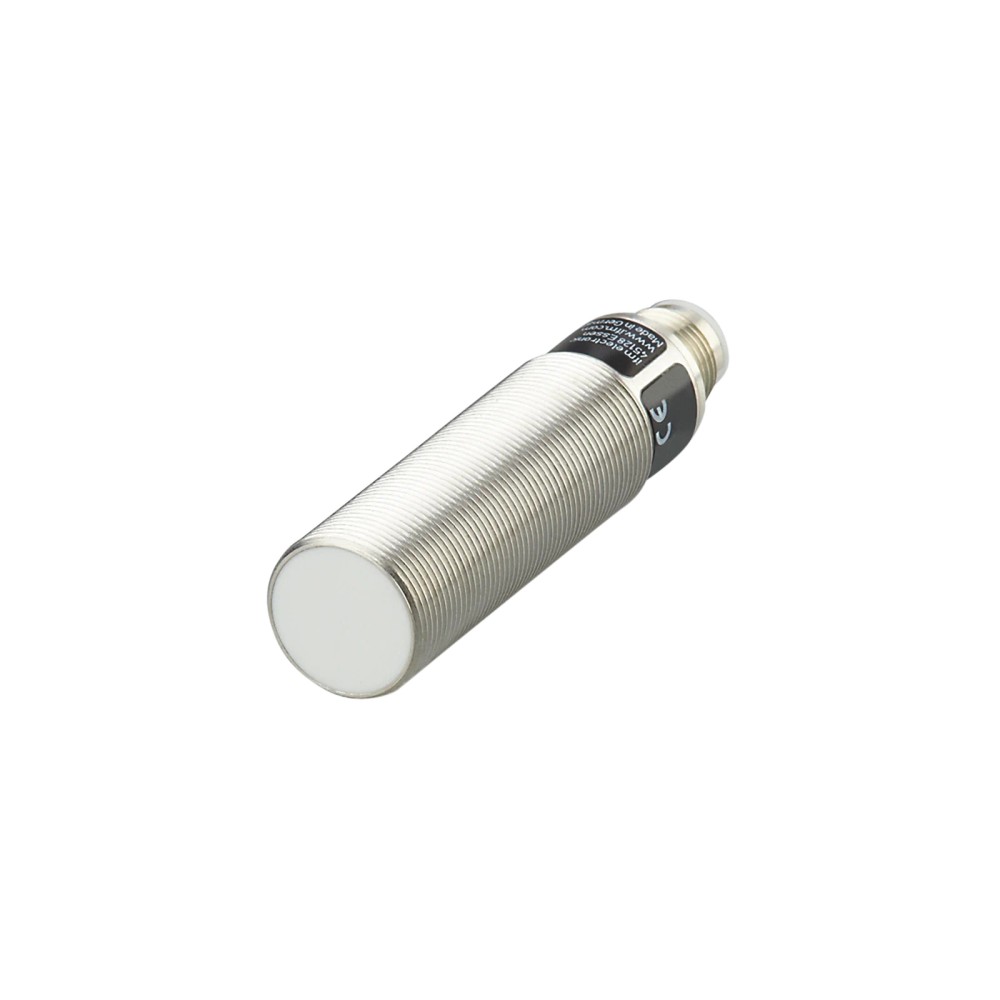

Imagem meramente ilustrativa

R$ 1.362,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0344
EAN: 4021179105897
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IG0344 IFM - Sensor Indutivo ifm Detecção industrial M18 8mm 20-250V AC/DC"

Destaques do Produto

Alcance de detecção

8 mm

Montagem

Embutida

Saída

Normalmente aberta, 2 fios

Alimentação

20–250 V AC/DC

Conexão elétrica

1/2 polegada

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IG0344, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC

O ifm IG0344 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais. Possui montagem embutida, alcance nominal de 8 mm e saída normalmente aberta de 2 fios. Opera com alimentação de 20–250 V AC/DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG0344
Formato e dimensões	M18 x 1; comprimento de 72 mm
Alcance de detecção	8 mm; montagem embutida
Saída	Normalmente aberta; 2 fios
Tensão de operação	20–250 V AC/DC
Conexão elétrica	1/2 polegada
Grau de proteção	IP 67
Temperatura ambiente	−25 a 70 °C
Frequência de comutação	25 Hz AC / 60 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de alvos metálicos em instalações industriais, quando forem atendidos o alcance de 8 mm, a montagem embutida e a alimentação de 20–250 V AC/DC.
Instalações que aceitem saída normalmente aberta de 2 fios e conexão elétrica de 1/2 polegada.
Aplicações dentro da faixa ambiente de −25 a 70 °C e que requeiram invólucro IP 67.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir saída normalmente fechada ou uma configuração diferente de 2 fios.
Não selecionar se a alimentação disponível estiver fora de 20–250 V AC/DC.
Não selecionar para alcance requerido superior a 8 mm ou se a montagem não puder acomodar corpo M18 x 1 com 72 mm de comprimento.
Não selecionar quando a frequência de comutação necessária exceder 25 Hz em AC ou 60 Hz em DC.

APLICAÇÕES E USO

Detecção sem contato de alvos metálicos em máquinas e instalações industriais, desde que o alcance requerido e os fatores de correção do material sejam respeitados. O uso é uma possibilidade baseada no tipo de sensor; a ficha não especifica uma máquina ou processo particular.
Aplicações com montagem embutida em alojamento M18 x 1, desde que haja espaço para o comprimento de 72 mm e a montagem siga as dimensões do desenho do fabricante.
Instalações expostas a condições ambientais entre −25 e 70 °C; para aplicações sob certificação UL, considerar a faixa indicada de 0 a 40 °C.
Ambientes em que seja necessário grau de proteção IP 67, respeitando as condições de instalação e conexão do fabricante.
A frequência de comutação deve permanecer dentro dos valores informados: até 25 Hz em AC ou 60 Hz em DC. Não é indicado inferir adequação a aplicações de frequência superior.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IG0344, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC, verifique estes pontos:

Escolha o IG0344 quando

A instalação requerer sensor indutivo M18 x 1 embutido, alcance nominal de 8 mm, saída normalmente aberta de 2 fios e alimentação entre 20 e 250 V AC/DC.

Procure outra configuração quando

O circuito exigir saída normalmente fechada, outra quantidade de fios, alcance diferente, conexão elétrica diferente ou frequência de comutação acima dos limites informados para AC e DC.

Confira antes de especificar

Verifique a tensão real de alimentação, o tipo de saída exigido pelo circuito, o espaço para o corpo de 72 mm e a compatibilidade da conexão elétrica de 1/2 polegada. Consulte o datasheet para critérios de ligação e proteção do circuito.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
Modelo e SKU	IG0344	Código de identificação do produto.
GTIN	4021179105897	Identificador comercial informado.
Categoria	Sensores / Sensor indutivo	Classificação do produto no anúncio.
Alcance aumentado	Sim	Característica especial indicada na ficha.

Dados elétricos
Tensão de operação	20–250 V AC/DC	Faixa de alimentação informada.
Frequência de comutação em AC	25 Hz	Limite informado para operação em AC.
Frequência de comutação em DC	60 Hz	Limite informado para operação em DC.
Corrente de saída mínima	5 mA	Valor mínimo indicado para a saída de comutação.
Corrente residual máxima	1 mA (250 V AC) / 0,8 mA (140 V AC) / 0,8 mA (24 V DC)	Valores dependentes das condições de alimentação especificadas.
Queda de tensão máxima da saída em AC	6,5 V	Valor máximo informado para a saída em AC.
Queda de tensão máxima da saída em DC	6 V	Valor máximo informado para a saída em DC.
Corrente máxima constante da saída em AC	250 mA; 350 mA até 50 °C	Limites informados para corrente constante em AC; observar a condição de temperatura indicada.
Corrente máxima constante da saída em DC	100 mA	Limite informado para corrente constante em DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Valor de pico condicionado à duração e frequência indicadas.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha; seguir o datasheet para dimensionamento e instalação.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada na ficha para EMC.
Classe de proteção elétrica	I	Classe informada pelo fabricante.

Saídas e detecção
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Número de fios	2	Configuração elétrica indicada para o sensor.
Alcance de detecção	8 mm	Alcance nominal informado; verificar condições de montagem e alvo no datasheet.
Distância de trabalho	0–6,5 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	3–15 % de Sr	Faixa percentual em relação ao alcance nominal Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,45; alumínio: 0,4; cobre: 0,33	Fatores de correção por material do alvo; considerar ao avaliar a distância de detecção.
Indicador de estado	1 LED vermelho para status de chaveamento	Indicação visual do estado de comutação.

Condições ambientais
Temperatura ambiente	−25 a 70 °C	Faixa ambiente informada para o produto.
Temperatura ambiente certificada UL	0 a 40 °C	Faixa indicada especificamente para a certificação UL.
Grau de proteção	IP 67	Grau de proteção informado para o invólucro; observar as condições de instalação e vedação aplicáveis.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão roscada do corpo para montagem.
Dimensões	M18 x 1; comprimento de 72 mm	Dimensões gerais informadas.
Tipo de montagem	Embutida	Configuração de montagem indicada.
Formato do invólucro	Forma construtiva roscada	Construção mecânica indicada na ficha.
Conexão elétrica	1 x 1/2 polegada; codificação C; contatos: 3	Dados de conexão elétrica conforme ficha. Confirmar a configuração de ligação no desenho e datasheet.
Materiais do invólucro	Latão revestido com bronze branco, PA e PBT	Materiais indicados para o invólucro.
Peso	65,2 g	Peso do produto informado no conjunto de atributos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 porcas de fixação	Acessórios descritos como incluídos na ficha.

Documentação e identificação regulatória
Número do arquivo UL	E174191	Identificador UL informado.
NCM	8536.50.90	Classificação fiscal informada.
MTTF	612 anos	Valor informado na base do produto; consultar a documentação do fabricante para condições e método de referência.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Conexão elétrica informada: 1/2 polegada. Sensor de 2 fios, saída normalmente aberta, alimentação de 20–250 V AC/DC. A compatibilidade com a entrada de controle depende da tensão, corrente e requisitos do circuito; consultar o datasheet antes da ligação.

Processo Não há conexão de processo especificada. A designação M18 x 1 corresponde ao formato roscado do corpo do sensor, não a uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção que aceita sensor de 2 fios, saída normalmente aberta e alimentação de 20–250 V AC/DC	✓	Esses requisitos correspondem aos dados informados para o IG0344; confirmar também os limites elétricos do circuito no datasheet.
Entrada que exige sinal normalmente fechado	✗	A função de saída informada para o produto é normalmente aberta.
Aplicação que exige comutação acima de 25 Hz em AC ou 60 Hz em DC	✗	As frequências de comutação informadas são 25 Hz AC e 60 Hz DC.
Montagem com alojamento roscado compatível com M18 x 1 e espaço para comprimento de 72 mm	✓	As dimensões informadas são M18 x 1 e comprimento de 72 mm; verificar a geometria da instalação.
Conexão a controlador ou carga sem confirmação dos requisitos de entrada	✗	A ficha não identifica modelos de controladores nem todos os requisitos de interface. É necessário validar tensão, corrente e circuito conforme o datasheet.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IG0344, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC

Confirme que a tensão de alimentação está entre 20 e 250 V AC/DC e que o circuito aceita saída normalmente aberta de 2 fios.
Verifique no datasheet e no desenho a conexão elétrica de 1/2 polegada e a configuração de contatos antes de fazer a ligação.
Confira se a aplicação aceita montagem embutida, rosca M18 x 1 e comprimento de 72 mm.
Instale o sensor de acordo com as dimensões e condições de montagem indicadas pelo fabricante; não exceda o alcance aplicável ao material do alvo.
Instale a proteção por fusível miniatura especificada na ficha e não presuma proteção interna contra curto-circuito, sobrecarga ou inversão de polaridade.
Após a ligação, verifique a comutação com o alvo presente e observe o LED vermelho de status; confirme que a operação está dentro dos limites elétricos e ambientais.

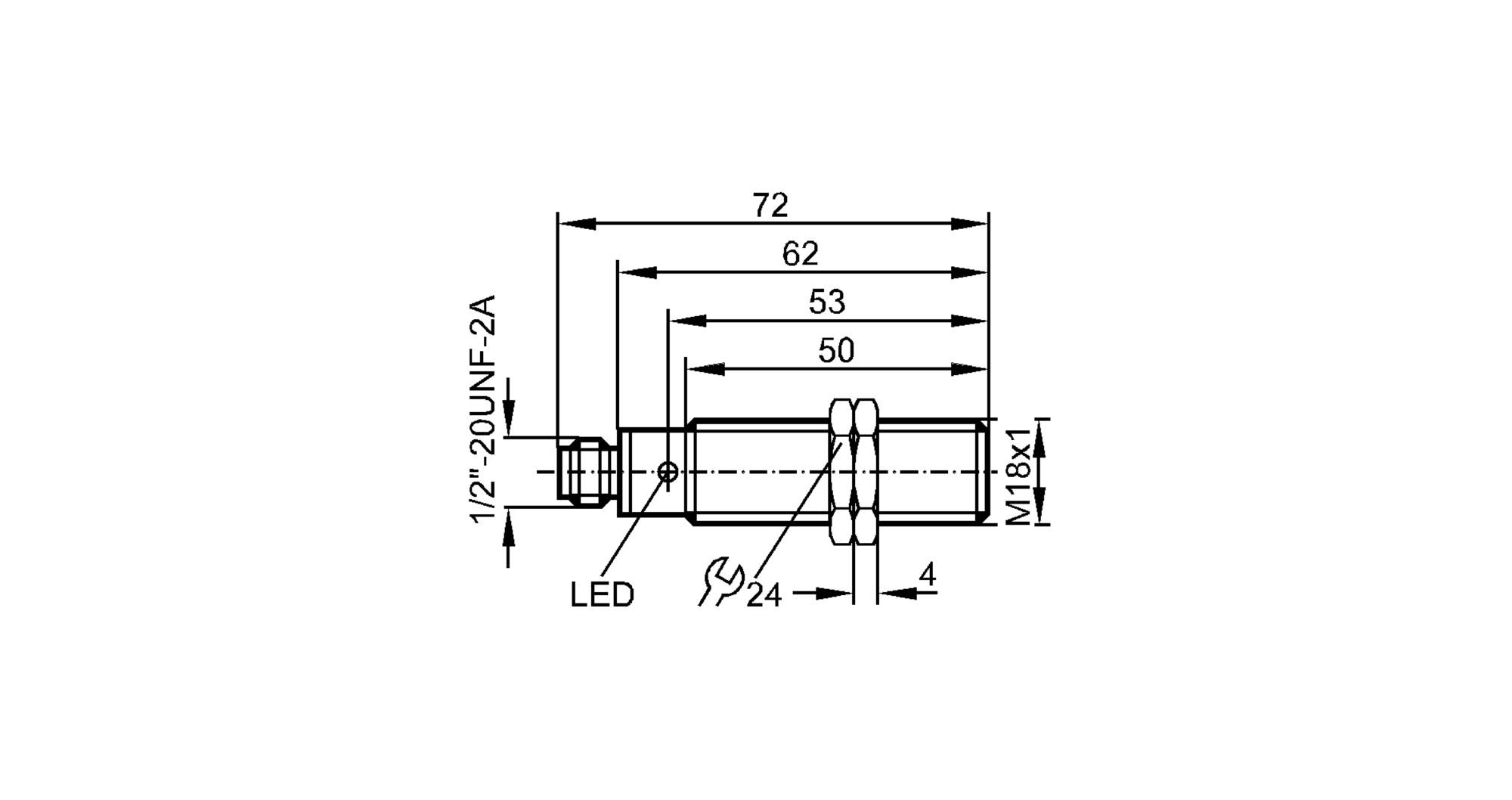

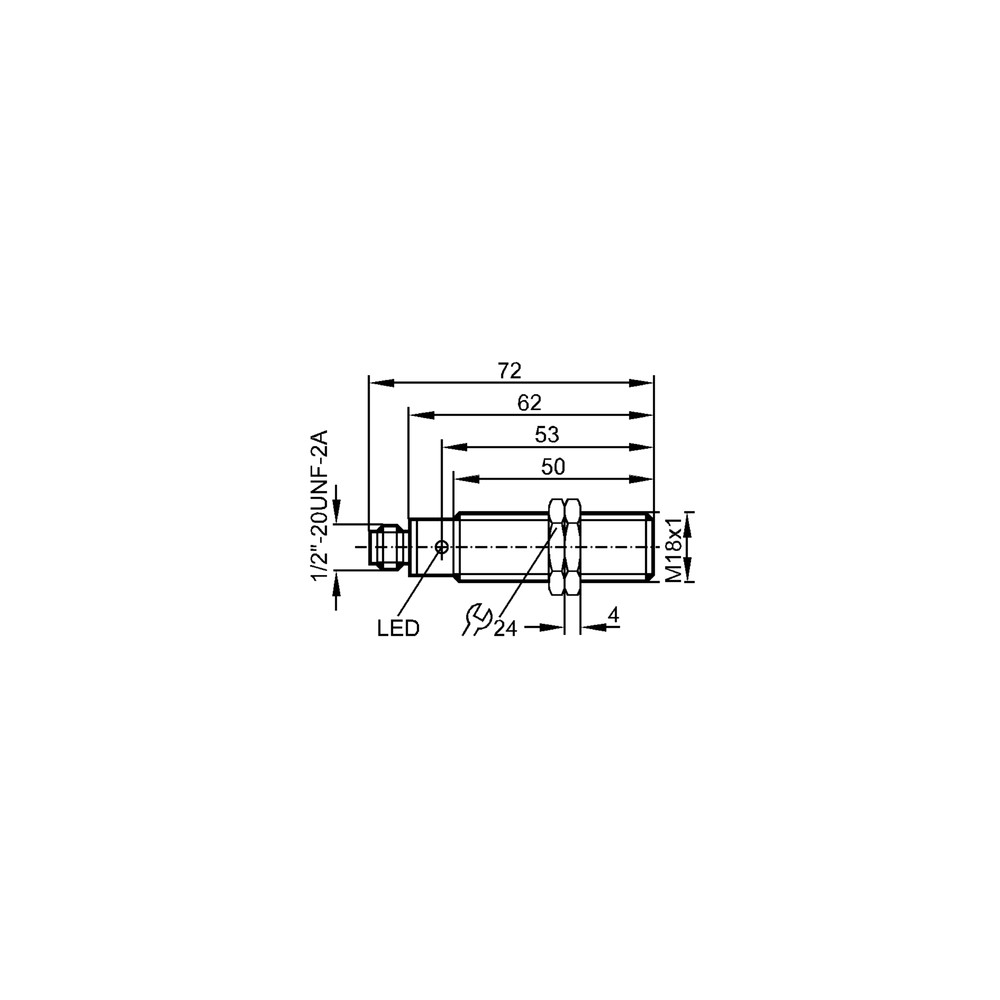

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com saída de 2 fios ou distância de detecção afetada pelo material do alvo.	Meça a alimentação, confira a ligação no datasheet e compare o material e a distância do alvo com o alcance e os fatores de correção informados.
A entrada conectada permanece ativada ou apresenta corrente residual quando se espera estado desligado.	A corrente residual da saída pode afetar a entrada ou carga conectada.	Confira a corrente residual máxima correspondente à tensão de operação e verifique os requisitos da entrada conectada; consulte o datasheet antes de alterar o circuito.
O sensor ou o circuito conectado apresenta falha após uma condição de curto-circuito ou sobrecarga.	A ficha informa que o sensor não possui proteção contra curto-circuitos nem contra sobrecarga.	Desenergize o circuito e verifique a carga, a fiação e a proteção por fusível conforme IEC 60127-2, folha 1, ≤ 2 A, rápido, antes de testar novamente.
A comutação é instável ou não ocorre na distância esperada.	Material do alvo, montagem ou distância de trabalho podem reduzir a detecção em relação ao alcance nominal.	Confirme o alinhamento e a montagem embutida e use os fatores de correção da ficha para o material do alvo; compare a distância com o alcance nominal e a faixa de trabalho.

DOCUMENTAÇÃO TÉCNICA

Datasheet IG0344 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IG0344 e para que serve?

É um sensor indutivo para detecção de alvos metálicos em aplicações industriais. Tem saída normalmente aberta de 2 fios e montagem embutida.

Que alimentação e conexão elétrica ele usa?

A tensão de operação informada é 20–250 V AC/DC, e a conexão elétrica indicada é de 1/2 polegada. Confira o datasheet para validar a ligação ao circuito específico.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. A embalagem é indicada como 1 peça.

Ele serve para um circuito que exige saída normalmente fechada?

Não. A função de saída especificada para o IG0344 é normalmente aberta.

Posso usar o sensor se precisar de mais de 8 mm de alcance?

A ficha informa alcance de detecção de 8 mm e distância de trabalho de 0–6,5 mm. Se a aplicação exigir distância superior, selecione outra configuração com alcance documentado para esse requisito.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Confira primeiro a alimentação, a ligação de 2 fios e a distância entre sensor e alvo. Considere também o fator de correção correspondente ao material do alvo.

O sensor comuta de forma irregular; qual pode ser a causa?

Uma distância de trabalho inadequada ou o fator de correção do material do alvo pode reduzir a detecção. Verifique a montagem embutida e compare o material com os fatores listados no datasheet.

Devo comprar o sensor avulso ou procurar um kit?

A ficha informa uma unidade por embalagem e inclui 2 porcas de fixação. Não há indicação de kit adicional ou de outros acessórios incluídos.

Quando devo escolher o IG0344 em vez de outro sensor indutivo?

Escolha-o quando sua instalação exigir M18 x 1, montagem embutida, 8 mm de alcance nominal, saída normalmente aberta de 2 fios e alimentação de 20–250 V AC/DC. Busque outra versão se algum desses requisitos não corresponder à aplicação.

Que cuidados devo tomar durante a instalação?

Confira a configuração elétrica no datasheet, use a proteção por fusível especificada e não conte com proteção interna contra curto-circuito, sobrecarga ou inversão de polaridade. Respeite também as dimensões e condições de montagem do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; o IG0344 é especificado para detecção industrial.

Alcance de detecção

Distância nominal de detecção indicada para o sensor; o material do alvo pode exigir aplicação de fator de correção.

Montagem embutida

Configuração de instalação indicada para o corpo roscado do sensor.

Histerese

Diferença percentual relacionada ao alcance nominal entre os pontos de comutação e de retorno.

Grau de proteção IP

Classificação de proteção do invólucro conforme código IP; a ficha informa IP 67.
