Sensor Indutivo IFM IG0337 M18 5mm IP67

Pré-visualizar: IG0337 IFM - Sensor Indutivo ifm Detecção de objetos M18 5mm NA IP67

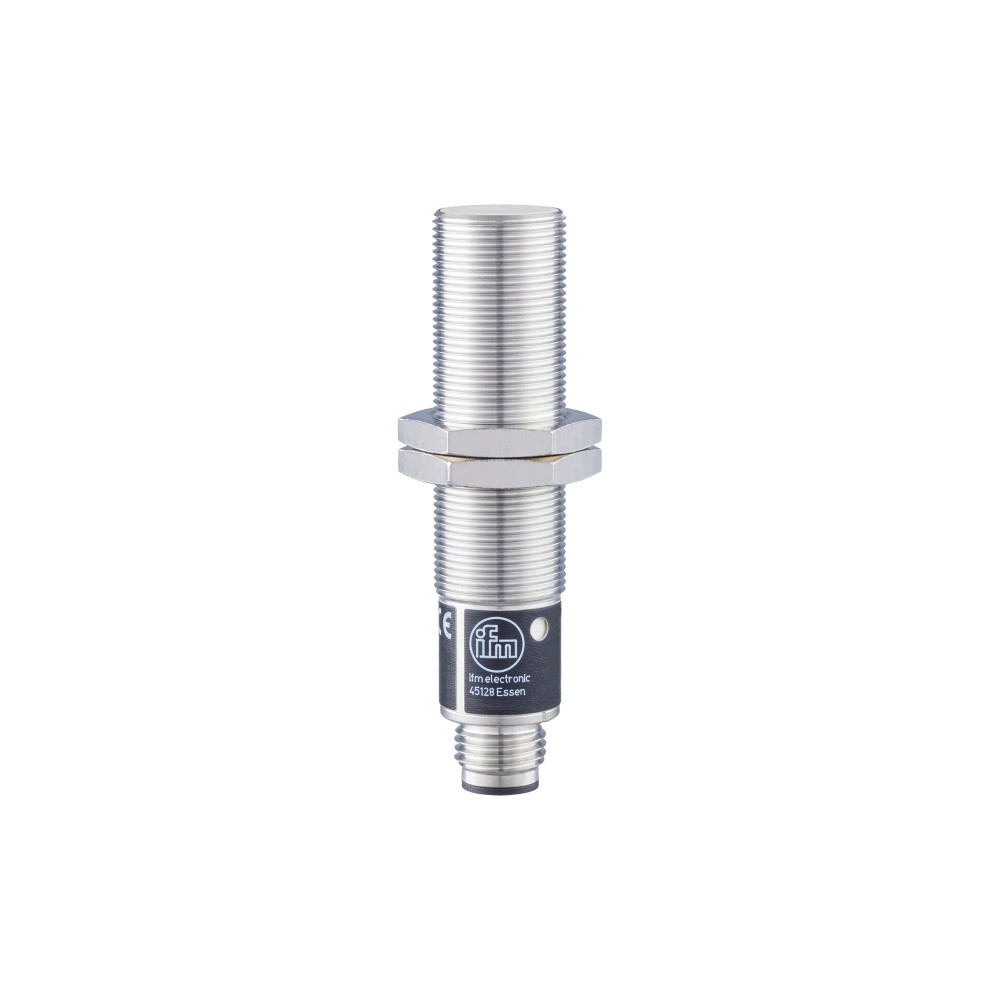

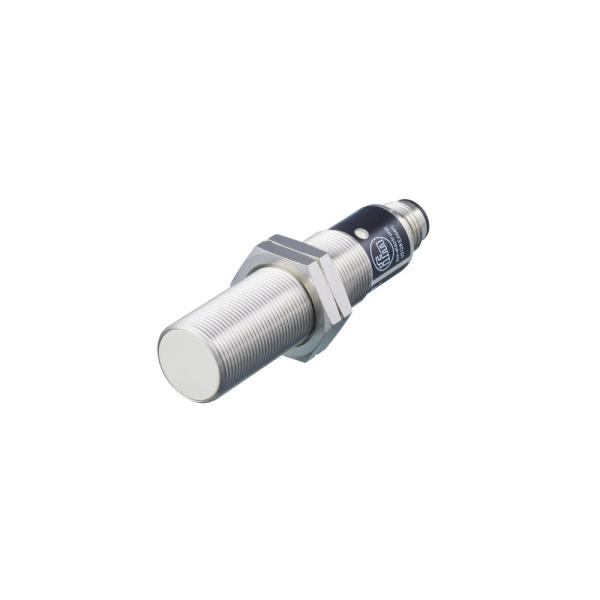

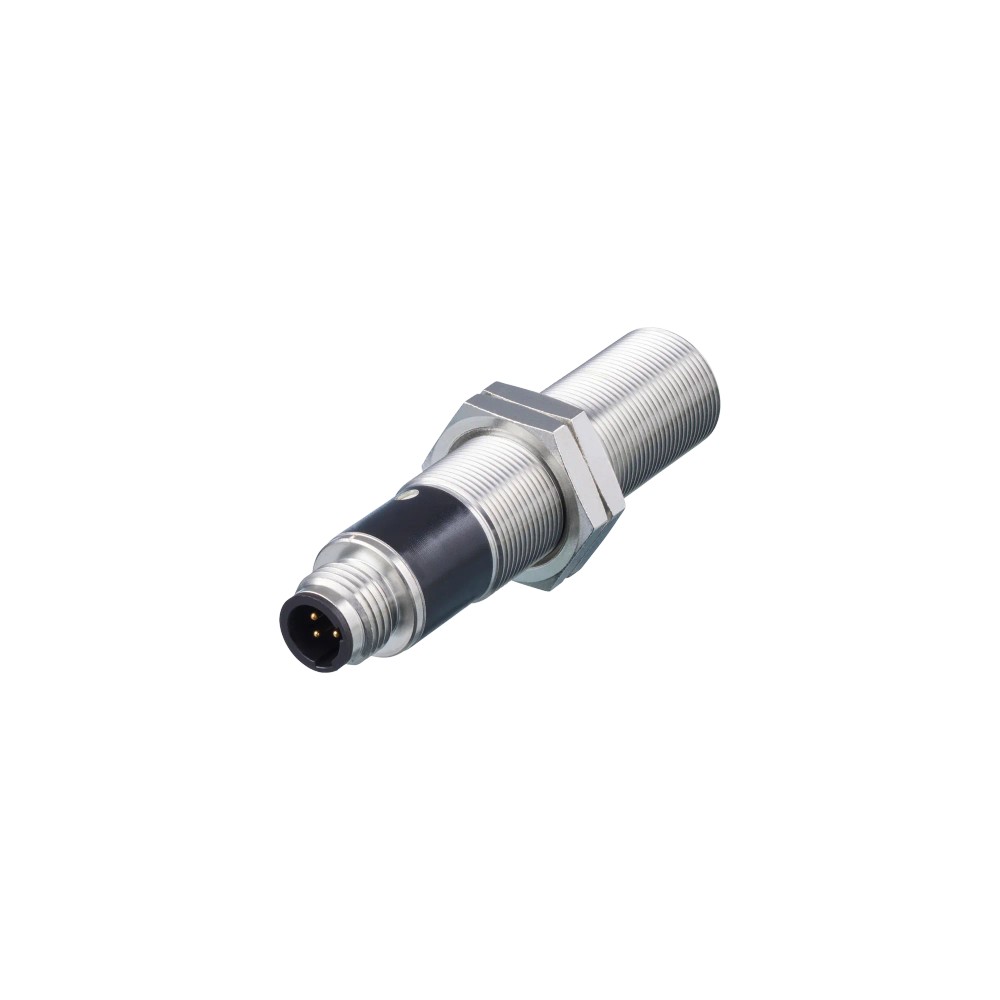

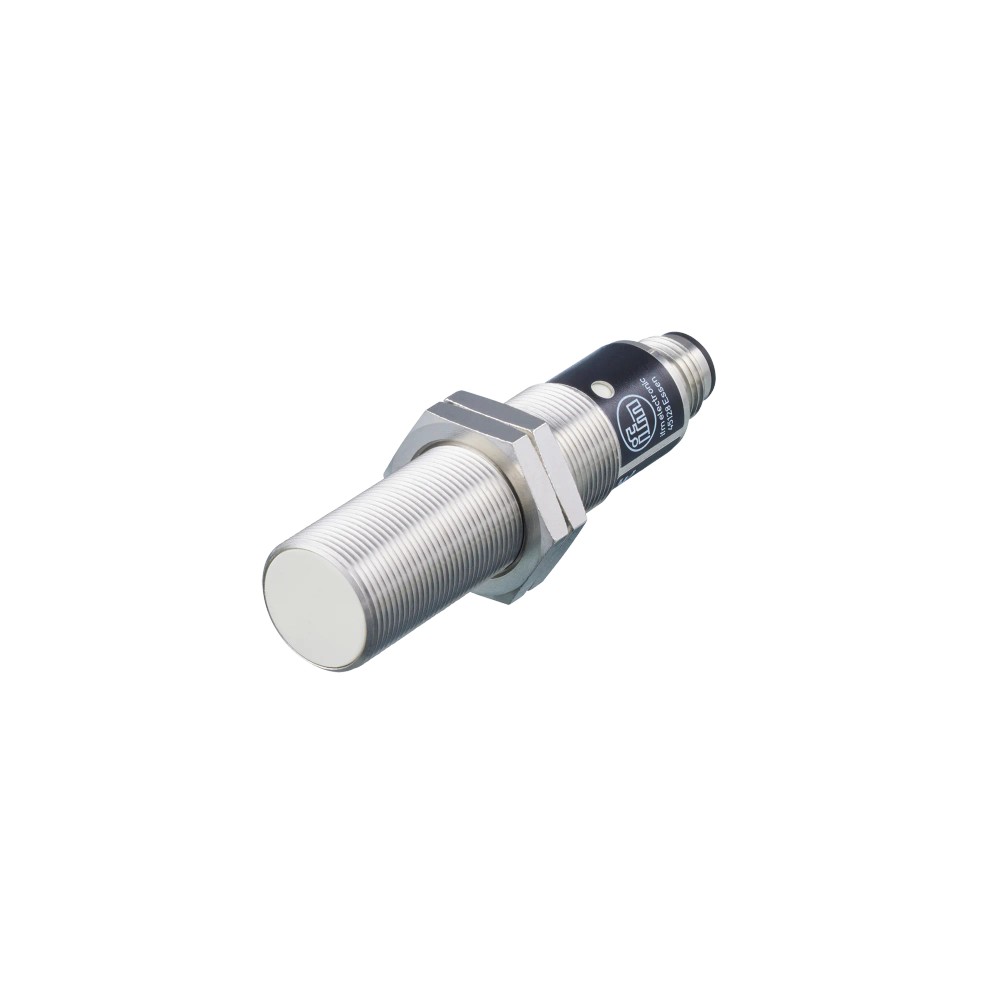

IG0337 IFM - Sensor Indutivo ifm Detecção de objetos M18 5mm NA IP67

Imagem meramente ilustrativa

R$ 1.362,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0337
EAN: 4021179105835
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0337 IFM - Sensor Indutivo ifm Detecção de objetos M18 5mm NA IP67"

Destaques do Produto

Alcance nominal

5 mm

Montagem

Embutida; M18 x 1

Tensão

20...250 V AC/DC

Saída

Normalmente aberta

Frequência

25 Hz AC / 100 Hz DC

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IG0337, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, IP67

O ifm IG0337 é um sensor indutivo M18 para detecção de objetos em aplicações de automação. Possui alcance nominal de 5 mm, saída normalmente aberta e operação em 20...250 V AC/DC. A frequência de comutação é de 25 Hz em AC e 100 Hz em DC, com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG0337
Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; L = 79 mm
Alcance de detecção	5 mm; montagem embutida
Saída	Normalmente aberta
Tensão de operação	20...250 V AC/DC
Frequência de comutação	25 Hz AC / 100 Hz DC
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Conexão indicada no anúncio	1/2"

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação que exijam detecção indutiva com distância nominal de 5 mm e montagem embutida M18 x 1.
Instalações cujo circuito aceite sensor de 2 fios, saída normalmente aberta e alimentação de 20...250 V AC/DC, respeitando os limites de corrente do datasheet.

⚠ Considere outro se precisa de:

Aplicações que exijam distância de detecção superior à especificada ou frequência de comutação acima de 25 Hz em AC ou 100 Hz em DC.
Circuitos que dependam de proteção contra curto-circuito, sobrecarga ou inversão de polaridade; essas proteções constam como não disponíveis.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva de objetos em uma instalação que utilize montagem embutida M18 e respeite o alcance nominal informado. A ficha não detalha uma aplicação final específica.
Possibilidade de aplicação: monitoramento de presença ou posição em uma máquina, desde que o objeto e a geometria da instalação permitam detecção dentro da distância de trabalho. Validar o material-alvo, o fator de correção e o circuito de entrada com o datasheet.
Limites operacionais a considerar: temperatura ambiente de -25...80 °C, frequência de 25 Hz em AC ou 100 Hz em DC, e ausência de proteções contra curto-circuito, sobrecarga e inversão de polaridade.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IG0337, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, IP67, verifique estes pontos:

Escolha o IG0337 quando

A aplicação exigir detecção indutiva embutida em formato M18 x 1, alcance nominal de 5 mm, saída normalmente aberta e alimentação dentro de 20...250 V AC/DC.

Avalie outra especificação quando

O projeto exigir frequência superior a 25 Hz em AC ou 100 Hz em DC, alcance superior a 5 mm, ou proteções contra curto-circuito, sobrecarga ou inversão de polaridade. Confirme também a conexão elétrica e os requisitos de corrente no datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Sensor indutivo	Classificação indicada na ficha do produto.
Modelo / SKU / Part Number	IG0337	Identificadores do produto.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
GTIN	4021179105835	Código de identificação comercial.

Detecção e montagem
Alcance de detecção	5 mm, montagem embutida	Alcance nominal indicado para a montagem especificada.
Distância de trabalho	0...4,05 mm	Faixa de trabalho informada no catálogo.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância indicados pelo fabricante.
Histerese	3...15 % de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação referida a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores indicados para os materiais listados; influenciam a distância efetiva em relação ao valor de referência.

Dados elétricos e saída
Tensão de operação	20...250 V AC/DC	Faixa de alimentação indicada no catálogo.
Configuração / função de saída	Normalmente aberto	Estado funcional da saída informado na ficha.
Número de fios	2	Indicação do anúncio; conferir a divergência com o registro de 3 contatos no catálogo.

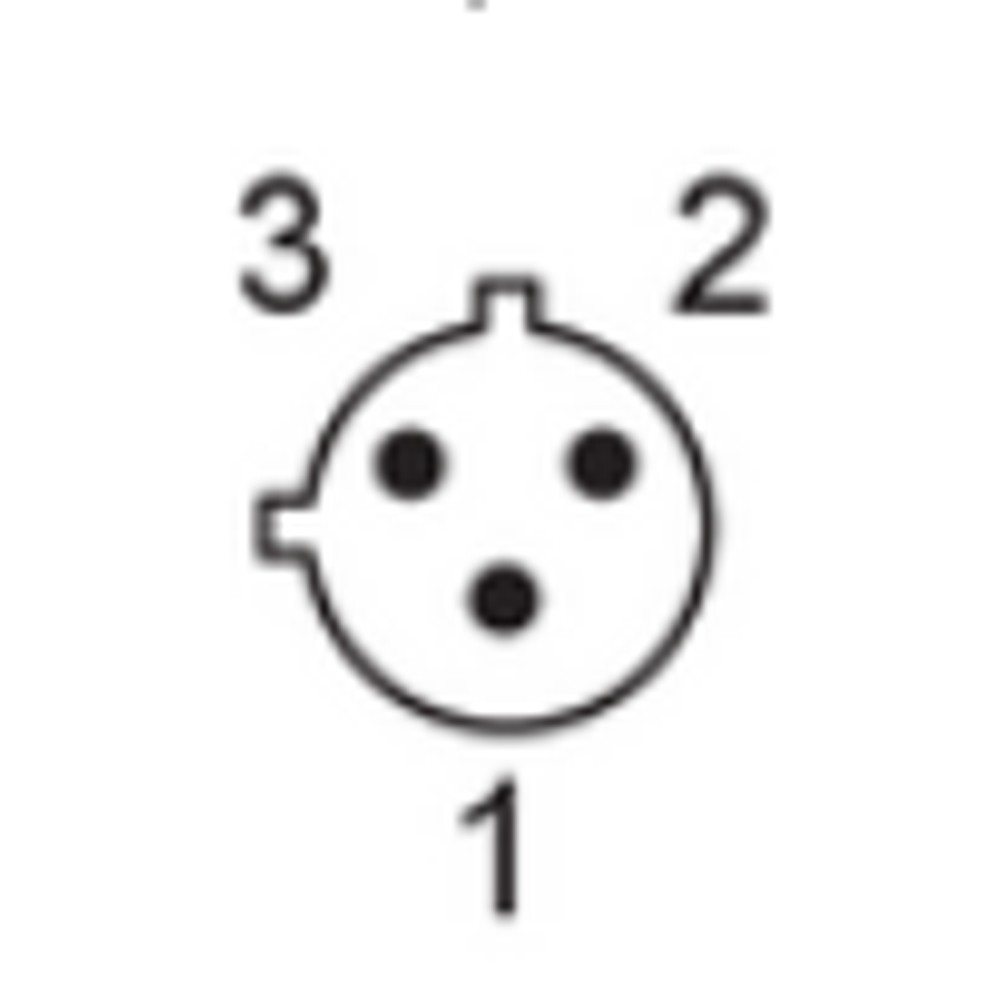

Conexão elétrica	1 x 1/2"; codificação C; contatos: 3	Descrição do catálogo; diverge da indicação de 2 fios, devendo ser confirmada antes da ligação.
Corrente de saída mínima	5 mA	Valor mínimo indicado no catálogo.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores máximos conforme tensão de operação indicada.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo indicado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo indicado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites informados para corrente constante em AC.
Corrente máxima constante da saída DC	100 mA	Limite informado para corrente constante em DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de duração e repetição indicada pelo catálogo.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para operação em AC.
Frequência de comutação DC	100 Hz	Frequência máxima indicada para operação em DC.
Proteção contra sobrecarga	Não	Proteção não disponível segundo a ficha.
Proteção contra curto-circuitos	Não	Proteção não disponível segundo a ficha.
Proteção contra inversão de polaridade	Não	Proteção não disponível segundo a ficha.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção especificado no catálogo.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação indicada.
Temperatura ambiente certificação UL	0...40 °C	Faixa associada à certificação UL informada.
Temperatura ambiente homologação CSA	-25...80 °C	Faixa associada à homologação CSA informada.
Grau de proteção	IP67	Grau de proteção declarado na ficha.
Classe de proteção	I	Classificação elétrica declarada.
Certificado UL Enclosure type	Type 1	Classificação de invólucro indicada no catálogo.
Homologação CSA Classification	Class I; Div. 2; Groups A, B, C, D; T4 / Class II; Div. 2; Groups F, G; T135 °C / Class III	Classificação CSA registrada na ficha; observar condições da homologação do fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética listadas.
Número do arquivo UL	E174191	Identificador de arquivo listado no catálogo.
MTTF	609 anos	Valor declarado na ficha; não equivale a prazo de garantia.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 79 mm	Dimensão nominal do corpo e comprimento.
Forma construtiva	Roscas	Forma construtiva indicada no catálogo.
Material da face ativa	PBT branco	Material indicado para a face ativa.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da janela dos LEDs	PBT branco	Material indicado para a janela dos LEDs.
Torque máximo de aperto	A = 4 mm: 13 Nm; B: 25 Nm	Valores de torque conforme as referências A e B indicadas pelo fabricante; consultar o desenho para identificar os pontos.
Peso	68,2 g	Peso informado no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Indicadores e acessórios
Display	1 LED vermelho de status de chaveamento	Indicação visual do estado de chaveamento.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Dados regulatórios e comerciais
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; o produto é descrito como sensor indutivo com saída de chaveamento.

Conexões

Elétrica A ficha do anúncio indica conexão de 1/2" e 2 fios. O catálogo também registra “1 x 1/2"; codificação: C; contatos: 3”, informação que diverge da indicação de 2 fios. Confirme a configuração da conexão no datasheet e no produto antes de definir o cabo ou o circuito. Operação indicada em 20...250 V AC/DC; saída normalmente aberta.

Processo Rosca de montagem M18 x 1, montagem embutida. A conexão de processo é mecânica; não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção que aceite saída normalmente aberta de 2 fios e opere dentro da faixa de alimentação informada	✓	A ficha indica saída normalmente aberta, 2 fios e tensão de operação de 20...250 V AC/DC; verificar correntes e queda de tensão conforme datasheet.
Montagem embutida com alojamento roscado M18 x 1	✓	A designação de rosca e o tipo de montagem são M18 x 1 e embutido.
Aplicação que exige frequência de comutação acima de 25 Hz em AC ou 100 Hz em DC	✗	Esses são os limites de frequência de comutação informados para AC e DC.
Circuito que exige proteção integrada contra curto-circuito ou sobrecarga	✗	A ficha informa que não há proteção contra curto-circuitos nem contra sobrecarga.
Conexão elétrica que requer confirmação inequívoca de 2 ou 3 contatos antes da compra	✗	Os dados disponíveis divergem: anúncio com 2 fios e catálogo com conexão de 3 contatos. É necessário validar a configuração exata com o datasheet ou fabricante.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IG0337, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, IP67

Confirme no datasheet a configuração elétrica: os dados disponíveis divergem entre 2 fios e conexão com 3 contatos.
Verifique se a alimentação do circuito está entre 20...250 V AC/DC e se a entrada é compatível com saída normalmente aberta de 2 fios.
Confirme as correntes mínimas e máximas, corrente residual e queda de tensão permitidas pelo circuito de entrada.
Prepare um alojamento roscado M18 x 1 para montagem embutida e confirme espaço para o comprimento de 79 mm.
Instale e aperte respeitando as referências de torque do fabricante; consulte o desenho para identificar as referências A e B.
Energize o circuito e confirme a comutação pelo LED vermelho de status, sem exceder as condições elétricas e ambientais especificadas.

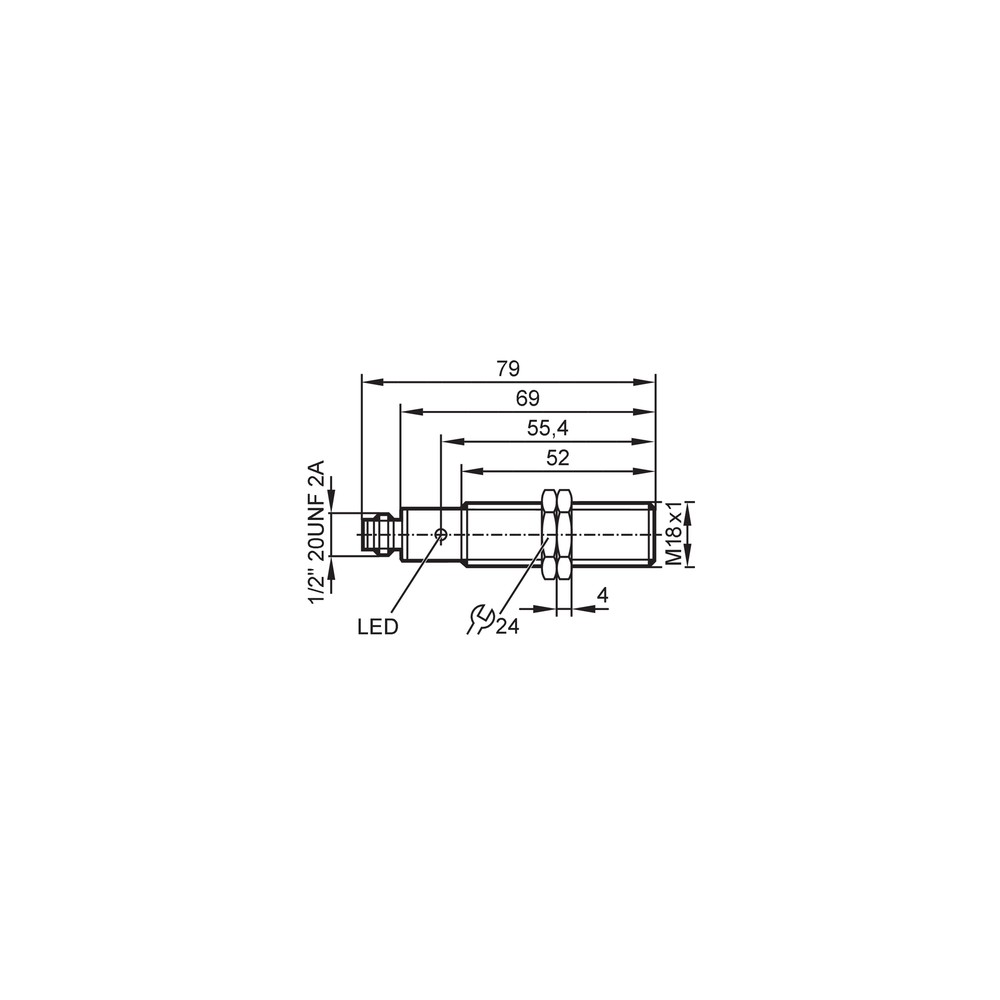

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Distância de trabalho excedida, material-alvo com fator de correção menor que 1, ou alimentação/circuito de entrada incompatível.	Meça a distância entre a face ativa e o alvo; confira o material e seu fator de correção; valide tensão e requisitos de corrente no datasheet.
A entrada do controlador permanece acionada ou apresenta leitura instável com o sensor aparentemente desligado.	Corrente residual ou queda de tensão da saída incompatível com a entrada conectada.	Compare a corrente residual máxima e a queda de tensão do sensor com os limites da entrada; teste conforme o esquema oficial do fabricante.
O ponto de comutação varia ou a detecção ocorre em distância menor que a esperada.	Material do alvo, montagem ou distância de trabalho alterando a detecção em relação ao alcance nominal.	Confira o fator de correção do material, a instalação embutida e a distância de trabalho indicada no catálogo.
O sensor ou o circuito não opera após uma ligação elétrica.	Ligação incompatível com a configuração real do produto, possível devido à divergência entre a indicação de 2 fios e o registro de 3 contatos; também pode haver proteção externa inadequada.	Desenergize o circuito, confirme a pinagem no datasheet e no produto, e confira a proteção especificada: fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm IG0337 em português (Datasheet) Desenho em escala do IG0337 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IG0337 e para que tipo de detecção ele serve?

É um sensor indutivo da ifm para detecção de objetos em aplicações de automação. A seleção deve considerar a distância de trabalho e o material do alvo.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído e indica uma peça por embalagem.

Ele funciona em qualquer tensão AC ou DC?

Não; a faixa especificada é de 20...250 V AC/DC. Também é necessário verificar os limites de corrente e os requisitos da entrada conectada.

Posso usar este modelo se preciso de detecção a mais de 5 mm?

A ficha informa alcance nominal de 5 mm e distância de trabalho de 0...4,05 mm. Uma aplicação que exija distância maior não está coberta por esses dados.

O que verificar se o sensor não detecta o alvo?

Confira a distância de trabalho, o material do alvo e o fator de correção correspondente. Verifique também alimentação e compatibilidade do circuito de entrada antes de substituir o sensor.

Por que a entrada pode indicar ligado mesmo quando o sensor não parece comutar?

Uma causa possível é a corrente residual da saída, que varia conforme a tensão aplicada. Compare os valores do datasheet com os limites da entrada do controlador.

É melhor comprar este sensor ou escolher outro modelo?

Escolha o IG0337 se a aplicação corresponder à montagem embutida M18, alcance nominal de 5 mm e frequência especificada. Procure outra especificação se o circuito exigir frequência maior, proteções elétricas que este modelo não possui ou outro alcance.

Preciso comprar porcas de fixação separadamente?

Não conforme a ficha: são listadas 2 porcas de fixação incluídas. A embalagem está indicada como 1 peça.

Como faço a ligação elétrica do IG0337?

Confirme primeiro a pinagem no datasheet, pois a ficha informa 2 fios enquanto o catálogo também descreve 3 contatos. Não energize até validar a configuração exata e a compatibilidade do circuito.

Que cuidado devo ter ao instalar o sensor no alojamento?

Use alojamento roscado M18 x 1 para montagem embutida e consulte o desenho e o datasheet antes de apertar. Os torques fornecidos dependem das referências A e B do fabricante.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal associada à detecção do alvo pelo sensor. (Ref.: alcance de detecção de 5 mm)

Montagem embutida

Instalação em que o sensor é montado conforme a configuração embutida indicada pelo fabricante. (Ref.: montagem embutida)

Saída normalmente aberta

Configuração de saída identificada como normalmente aberta na ficha do produto. (Ref.: função de saída)

Histerese

Diferença entre os pontos de comutação e descomutação, expressa em relação a Sr. (Ref.: 3...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo código IP. (Ref.: IP67)
