Sensor Indutivo IFM IG0325 M18

Pré-visualizar: IG0325 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA 20-250V AC/DC

IG0325 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA 20-250V AC/DC

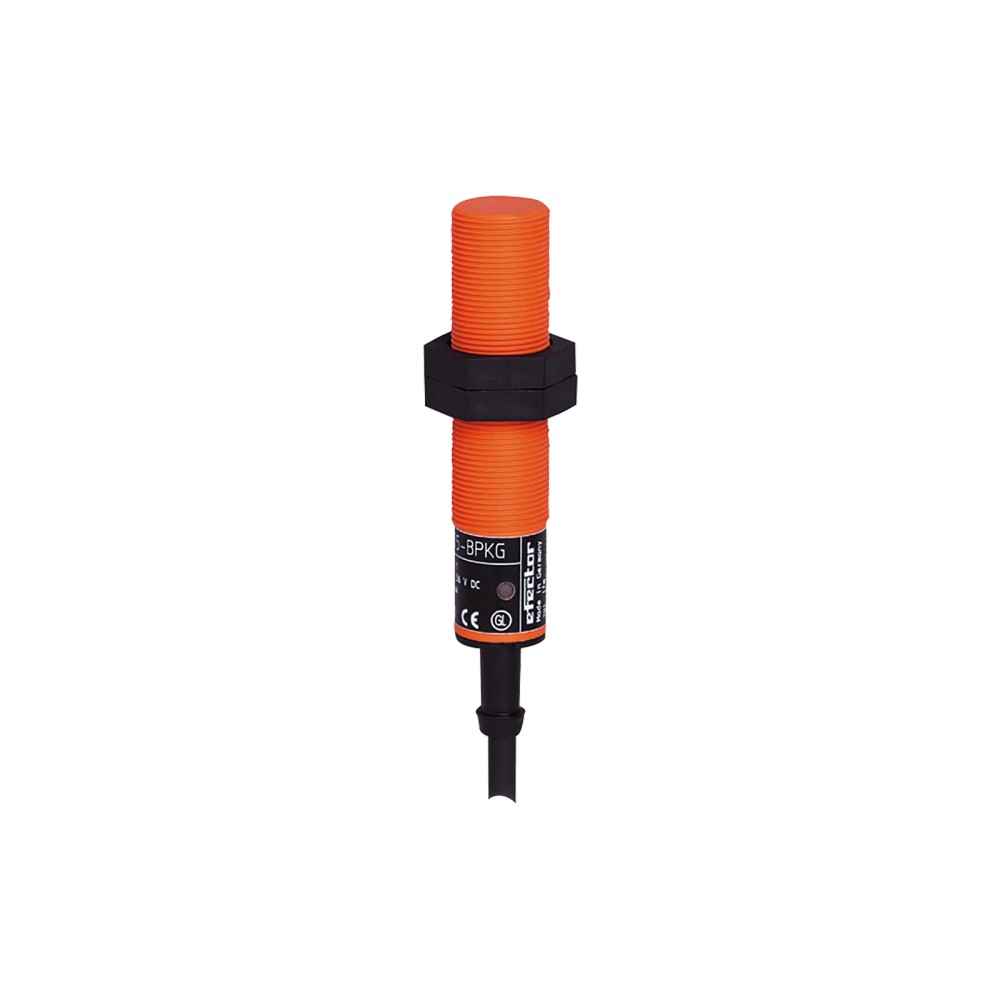

Imagem meramente ilustrativa

R$ 1.262,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0325
EAN: 4021179105712
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0325 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NA 20-250V AC/DC"

Destaques do Produto

Alcance nominal

5 mm

Alimentação

20...250 V AC/DC

Função de saída

Normalmente aberta

Tipo de montagem

Embutida

Ligação

Cabo PVC de 2 m, 2 fios

Frequência de comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0325, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC

O IFM IG0325 é um sensor indutivo para detecção de objetos metálicos sem contato. Tem construção roscada M18 x 1, alcance nominal de 5 mm e saída normalmente aberta. Opera com alimentação de 20...250 V AC/DC e possui cabo PVC de 2 m com dois fios. A montagem é embutida e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 80 mm
Montagem	Embutida
Alcance de detecção	5 mm
Saída	Normalmente aberta
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²; 2 fios
Frequência de comutação	25 Hz AC / 50 Hz DC
Proteção do invólucro	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações compatíveis com sensor indutivo, montagem embutida M18 x 1 e distância de detecção dentro do alcance especificado.
Instalações cuja alimentação esteja entre 20 e 250 V AC/DC e cujo circuito aceite uma saída normalmente aberta de dois fios.
Ambientes dentro da faixa de temperatura ambiente de -25...80 °C, com necessidade de proteção IP 67 conforme a ficha.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 5 mm ou frequência de comutação maior que 25 Hz em AC ou 50 Hz em DC.
Circuitos que exijam saída normalmente fechada, conexão por conector em vez de cabo, ou alimentação fora de 20...250 V AC/DC.
Aplicações que dependam de proteção contra curto-circuitos, sobrecarga ou inversão de polaridade: a ficha informa que essas proteções não estão disponíveis.

APLICAÇÕES E USO

Aplicação documentada pela ficha: detecção indutiva de objetos dentro do alcance especificado, com montagem embutida M18 x 1 e saída normalmente aberta.
Possibilidade de aplicação: detecção de peças metálicas em máquinas ou sistemas de automação, desde que a distância, o material do alvo, a frequência de comutação e o circuito elétrico estejam dentro dos limites do datasheet.
Limitação operacional: o fator de correção varia conforme o material detectado; a ficha informa valores para aço, aço inoxidável, latão, alumínio e cobre. Verifique o alcance efetivo para o alvo real.
Limitação elétrica: não possui proteção contra curto-circuitos, sobrecarga ou inversão de polaridade; a instalação deve considerar os requisitos de proteção indicados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0325, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, verifique estes pontos:

Escolha o IG0325 quando

A instalação requer detecção indutiva, montagem embutida M18 x 1, saída normalmente aberta, alimentação de 20...250 V AC/DC e alcance nominal de 5 mm. Confirme também que a frequência de comutação e a conexão por cabo de dois fios atendem ao circuito.

Avalie outra especificação quando

O circuito exigir saída normalmente fechada, proteção contra curto-circuitos, sobrecarga ou inversão de polaridade, conexão diferente de cabo ou frequência acima dos limites informados. Compare esses requisitos com a ficha do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto conforme a ficha.
Modelo	IG0325	Código do produto no anúncio e no datasheet.
Part number	IG0325	Identificação informada nos dados do anúncio; há outra identificação no catálogo, portanto confirme o código pela referência do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179105712	Identificador comercial informado para o produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Classe de proteção elétrica	II	Classificação informada na ficha.
Corrente de saída mínima	5 mA	Limite mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão, conforme a ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo informado para a saída de comutação em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo informado para a saída de comutação em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA (até 50 °C)	Limites de corrente contínua informados; o valor de 350 mA está condicionado à temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua informado para DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Valor de pico e condição temporal especificados na ficha.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Fusível de proteção necessário	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha; dimensionar e instalar conforme o circuito e o datasheet.

Saída e comutação
Função de saída	Normalmente aberta	Estado funcional da saída informado para o produto.
Número de fios	2 fios	Configuração elétrica da conexão.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para operação em AC.
Frequência de comutação DC	50 Hz	Frequência máxima indicada para operação em DC.
Display de status de chaveamento	1 LED vermelho	Indicador de estado informado na ficha.

Detecção e desvios
Alcance de detecção	5 mm	Valor nominal especificado.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...4,05 mm	Faixa de trabalho especificada na ficha.
Histerese	1...15 % de Sr	Faixa relativa ao valor Sr, conforme a ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar que o alcance efetivo depende do material do objeto.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material do cabo indicados na ficha.
Construção do cabo	2 x 0,5 mm²	Seção e quantidade de condutores informadas.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação informada.
Temperatura ambiente certificada UL	0...40 °C	Faixa indicada especificamente para Certificado UL Ta.
Grau de proteção	IP 67	Grau informado na ficha; não substitui a verificação das condições de instalação.
Tipo de invólucro UL	Type 1	Classificação UL declarada.
Número do arquivo UL	E174191	Identificação UL informada.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de compatibilidade eletromagnética informadas.
MTTF	609 anos	Valor declarado nos dados do catálogo; não representa prazo de vida útil garantido.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão da rosca do corpo.
Dimensões	M18 x 1 / L = 80 mm	Diâmetro nominal da rosca e comprimento informado.
Montagem	Embutida	Condição de montagem especificada.
Material do invólucro	PBT	Material declarado para o invólucro.
Peso	117,3 g	Valor de catálogo; a variante do anúncio também apresenta peso arredondado.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Dados comerciais e classificação
SKU	IG0325	Código SKU informado no anúncio.
NCM	8536.50.90	Classificação fiscal informada no catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída de comutação, não uma interface de dados.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios. Alimentação de 20...250 V AC/DC; saída normalmente aberta. Verifique no datasheet os limites de corrente, queda de tensão e o esquema de ligação para o circuito específico.

Processo Conexão mecânica por corpo roscado M18 x 1, para montagem embutida. Não é informada uma conexão de processo por flange ou conector.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com alimentação dentro de 20...250 V AC/DC e entrada compatível com saída normalmente aberta de dois fios	✓	A faixa de tensão e a configuração de saída constam na ficha; a compatibilidade elétrica depende também dos limites da carga e do esquema de ligação.
Aplicação que exige comunicação por IO-Link ou outro protocolo	✗	Nenhum protocolo ou interface de comunicação é informado para este modelo.
Instalação mecânica para sensor embutido com rosca M18 x 1	✓	A rosca M18 x 1 e a montagem embutida estão especificadas; confirme espaço e dimensões na instalação.
Aplicação que exige proteção do sensor contra curto-circuitos ou inversão de polaridade	✗	A ficha informa que o modelo não possui proteção contra curto-circuitos nem contra inversão de polaridade.
Comutação acima de 25 Hz em AC ou 50 Hz em DC	✗	Esses são os valores de frequência de comutação informados para AC e DC, respectivamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0325, M18 x 1, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC

Confirme no datasheet que tensão, tipo de corrente, entrada do circuito e função normalmente aberta são compatíveis com a instalação.
Verifique as dimensões do sensor e prepare o alojamento roscado M18 x 1 para montagem embutida, respeitando o desenho do fabricante.
Posicione e fixe o sensor utilizando as porcas fornecidas; não exceda limites de montagem que não estejam especificados na ficha.
Instale o fusível miniatura conforme IEC 60127-2, folha 1, com valor ≤ 2 A e característica rápida, de acordo com a ficha e o projeto elétrico.
Conecte os dois condutores conforme o esquema oficial do datasheet; não presuma identificação de fios que não esteja confirmada no documento.
Energize o circuito dentro da faixa especificada e verifique o chaveamento e o LED de status; confirme a detecção com o alvo e a distância reais da aplicação.

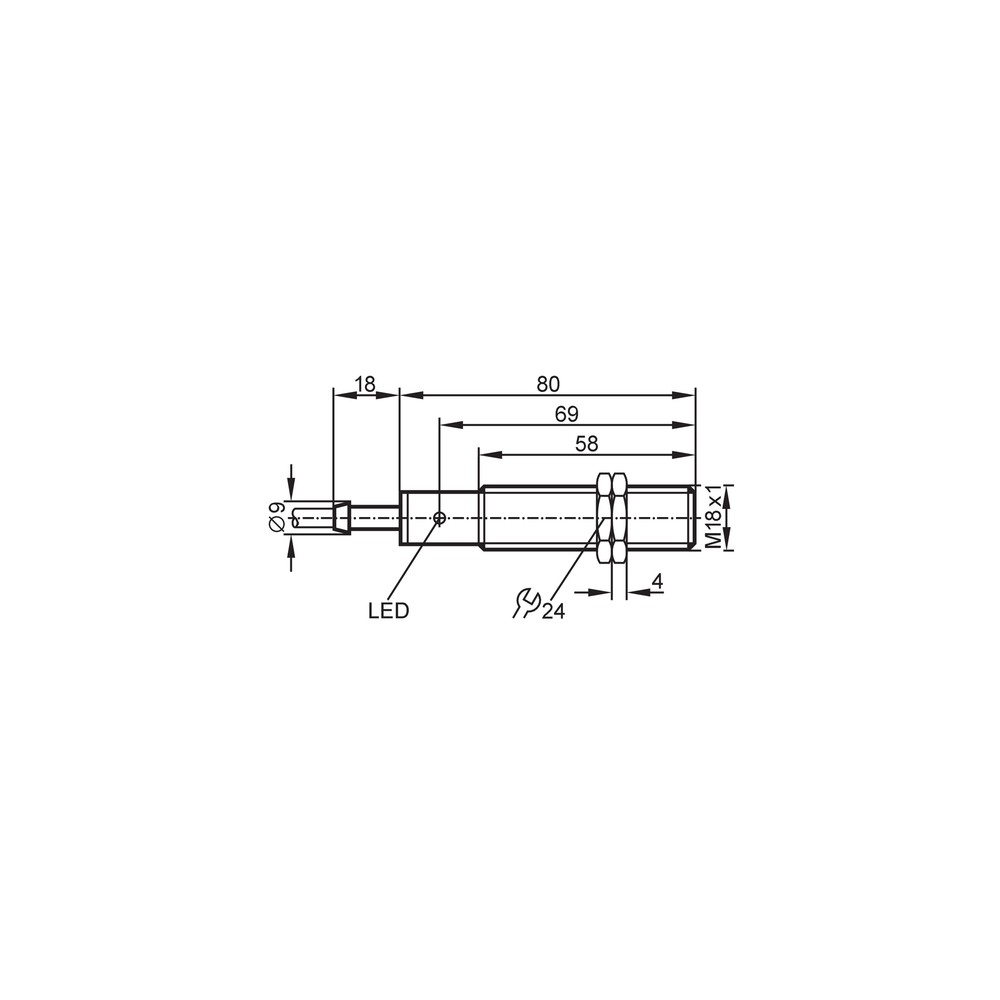

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do objeto.	Alimentação fora da faixa, ligação incompatível com o esquema de dois fios ou objeto além da distância de trabalho.	Meça a alimentação, confira a ligação no datasheet e verifique distância e posição do alvo.
A entrada do circuito permanece acionada ou apresenta corrente residual quando se espera ausência de sinal.	Corrente residual da saída de dois fios ou incompatibilidade entre a saída e a entrada conectada.	Compare a corrente residual especificada para a tensão utilizada com os requisitos da entrada; consulte o datasheet do sensor e do dispositivo conectado.
O ponto de comutação varia entre instalações ou materiais de alvo.	Material do objeto e fator de correção correspondente, ou variação de distância em relação ao ponto nominal.	Identifique o material do alvo e compare o fator de correção e as distâncias de trabalho da ficha com a montagem real.
O sensor ou o circuito conectado deixa de funcionar após uma falha elétrica.	Sobrecorrente, curto-circuito ou ligação com polaridade incorreta; a ficha informa que o sensor não dispõe dessas proteções.	Desenergize e inspecione o circuito, o fusível e as conexões; compare a instalação com os limites e o esquema do fabricante antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG0325 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0325 e para que serve?

É um sensor indutivo para detectar objetos sem contato. A ficha especifica montagem embutida M18 x 1, saída normalmente aberta e alcance nominal de 5 mm.

O IG0325 funciona em AC e DC?

Sim. A faixa de tensão informada é 20...250 V AC/DC; a frequência de comutação especificada é 25 Hz em AC e 50 Hz em DC.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios informados.

Posso usar este modelo com uma saída normalmente fechada?

Não: a saída indicada para o IG0325 é normalmente aberta. Se o circuito exigir normalmente fechada, selecione um modelo cuja ficha declare essa função.

Este sensor tem proteção contra curto-circuito ou inversão de polaridade?

Não. A ficha declara ausência de proteção contra curto-circuitos, sobrecarga e inversão de polaridade; a proteção do circuito deve ser considerada na instalação.

O sensor não detecta o objeto; o que devo verificar antes de trocar?

Confira primeiro alimentação, ligação elétrica e distância de trabalho. Considere também o material do alvo e seu fator de correção, conforme o datasheet.

A entrada fica acionada mesmo sem detecção; o sensor está com defeito?

Não necessariamente: a saída de dois fios apresenta corrente residual especificada, que varia conforme a tensão. Compare esse valor com os requisitos da entrada conectada antes de concluir que o sensor falhou.

É melhor comprar este sensor ou um modelo com conector?

O IG0325 vem com cabo PVC de 2 m e dois fios. Se a instalação exigir conexão por conector, escolha um modelo cuja ficha especifique esse tipo de ligação.

Como devo instalar o IG0325?

A ficha especifica montagem embutida e rosca M18 x 1. Consulte o desenho para o posicionamento mecânico e o datasheet para o esquema elétrico e a proteção exigida.

Qual frequência de comutação preciso considerar na aplicação?

Considere os limites informados pelo fabricante: 25 Hz em AC e 50 Hz em DC. Se o processo exigir frequência superior, avalie um sensor com especificação compatível.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha especifica alcance de 5 mm (Ref.: alcance de detecção).

Montagem embutida

Instalação do sensor embutido no suporte, conforme a configuração declarada para o modelo (Ref.: montagem).

Saída normalmente aberta

Função de saída identificada como normalmente aberta na ficha do produto (Ref.: configuração de saída).

Histerese

Diferença entre pontos de acionamento e desacionamento, expressa na ficha como 1...15 % de Sr (Ref.: histerese).

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; para este sensor, IP 67 (Ref.: grau de proteção).
