Sensor Indutivo IFM IG0307

Pré-visualizar: IG0307 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm AC/DC NO Cabo 2m

IG0307 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm AC/DC NO Cabo 2m

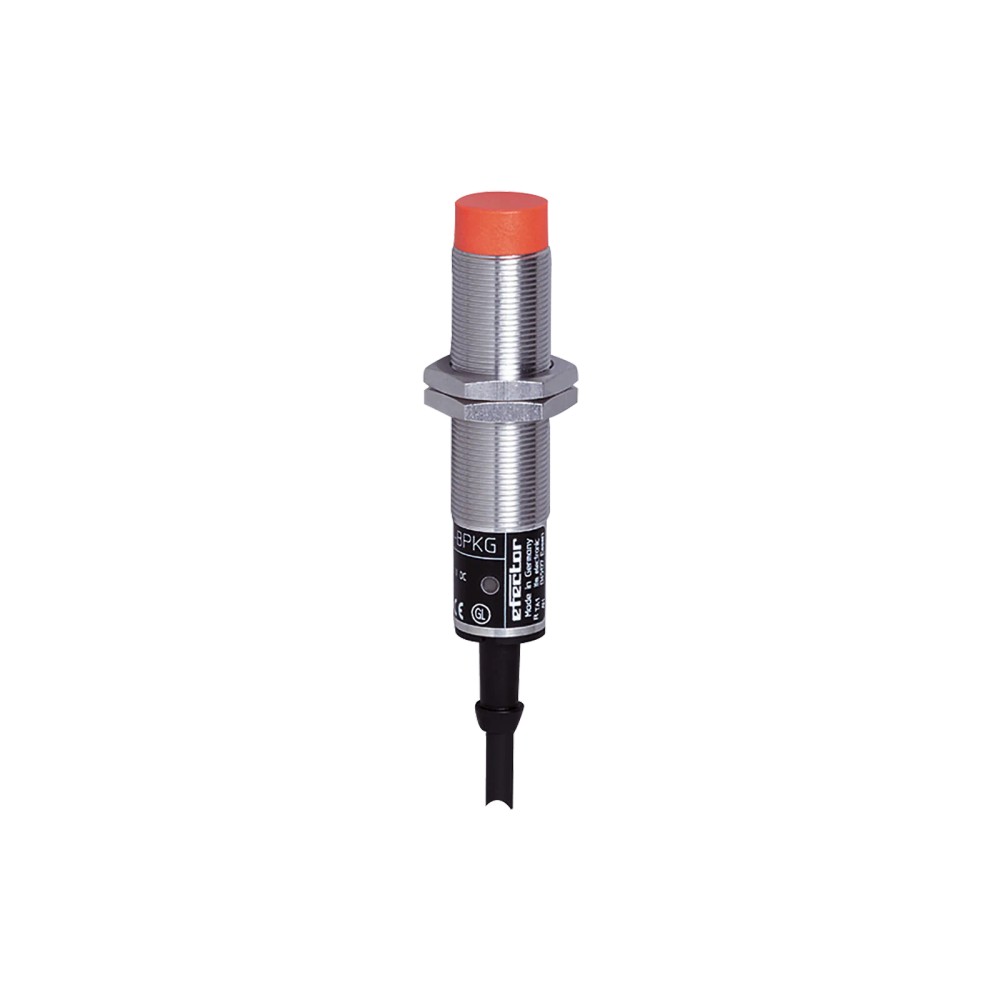

Imagem meramente ilustrativa

R$ 1.329,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0307
EAN: 4021179105538
NCM do produto: 85365090

Destaques do Produto Alcance 8 mm...mais

Fechar menu

Saiba mais sobre: "IG0307 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm AC/DC NO Cabo 2m"

Destaques do Produto

Alcance

8 mm

Rosca

M18

Tensão

AC/DC

Saída

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0307 - Detecção M18, 8mm, AC/DC, Cabo 2m

O sensor indutivo IFM IG0307 é um componente de detecção por proximidade projetado para identificar objetos metálicos sem contato. Com invólucro robusto M18 e alcance de 8 mm, ele é ideal para automação industrial geral em ambientes que exigem durabilidade IP67. Opera com tensão versátil AC/DC e já vem equipado com cabo de conexão de 2 metros.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG0307
Marca	IFM
Tipo de montagem	Não embutido
Dimensões	M18 x 1 / 80 mm
Alcance	8 mm
Saída	Normalmente aberto
Tensão	AC/DC
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Monitoramento de posição em máquinas de embalagem
Contagem de objetos metálicos em esteiras
Uso em ambientes industriais com exigência de grau IP67

⚠ Considere outro se precisa de:

Instalação em superfícies que vibram excessivamente sem suporte adequado
Uso em atmosferas explosivas sem certificação específica
Exposição direta a agentes químicos corrosivos não compatíveis com PBT
Montagem embutida em metal (requer espaço ao redor da face ativa por ser não embutido)

APLICAÇÕES E USO

Detecção de presença ou contagem em linhas de montagem industrial.
Monitoramento de posicionamento de peças em maquinários de embalagem.
Uso em esteiras transportadoras onde é necessário identificar peças de metal.
Aplicações que requerem confiabilidade de longo prazo (MTTF 604 anos).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0307 - Detecção M18, 8mm, AC/DC, Cabo 2m, verifique estes pontos:

Quando escolher o IG0307

Escolha este modelo quando precisar de um sensor M18 robusto, com flexibilidade de alimentação AC ou DC e uma distância de detecção de até 8 mm para objetos metálicos em ambientes industriais.

Quando buscar alternativas

Procure outras opções se a montagem exigir um sensor embutido, se a detecção for de materiais não metálicos ou se o alcance necessário superar os 8 mm nominais.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	8 mm	Distância nominal de operação conforme norma
Tipo de montagem	Não embutido	Exige espaço livre ao redor da face ativa

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação suportada
Frequência de comutação	25 Hz AC / 50 Hz DC	Capacidade máxima de alternância

Dados Mecânicos
Invólucro	M18 x 1 / 80 mm	Dimensões físicas e rosca
Material	Latão bronze branco / PBT	Composição do invólucro e face ativa

Condições Ambientais
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos
Temperatura ambiente	-25...80 °C	Faixa operacional tolerada

COMPATIBILIDADE

Comunicação

• N/A (Sensores indutivos convencionais)

Conexões

Elétrica Cabo PVC de 2 metros

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de líquidos/pó	✓	O grau de proteção IP67 garante vedação adequada contra essas condições.
Detecção de objetos de alumínio	✓	Detecta metais ferrosos e não ferrosos, porém com fator de correção (Alumínio: 0,3).
Ambientes acima de 80 °C	✗	Temperatura ambiente excede o limite especificado de -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0307 - Detecção M18, 8mm, AC/DC, Cabo 2m

Certifique-se de que a alimentação elétrica esteja desligada antes de iniciar.
Verifique se o local de montagem permite a folga necessária para um sensor não embutido.
Rosqueie o sensor M18 no suporte, utilizando as porcas de fixação inclusas.
Aperte as porcas com torque máximo de 23 Nm para garantir a fixação.
Realize a conexão elétrica do cabo de 2 metros conforme o diagrama de cores: Marrom (BN) e Azul (BU).
Ligue a alimentação e observe o LED vermelho indicando o status de chaveamento.

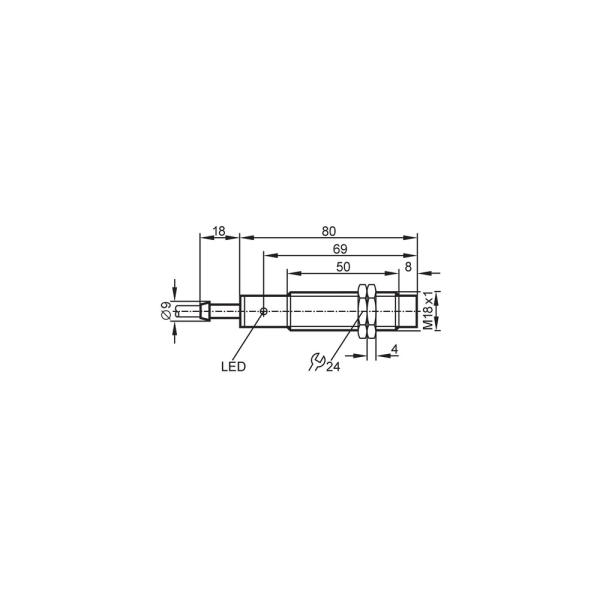

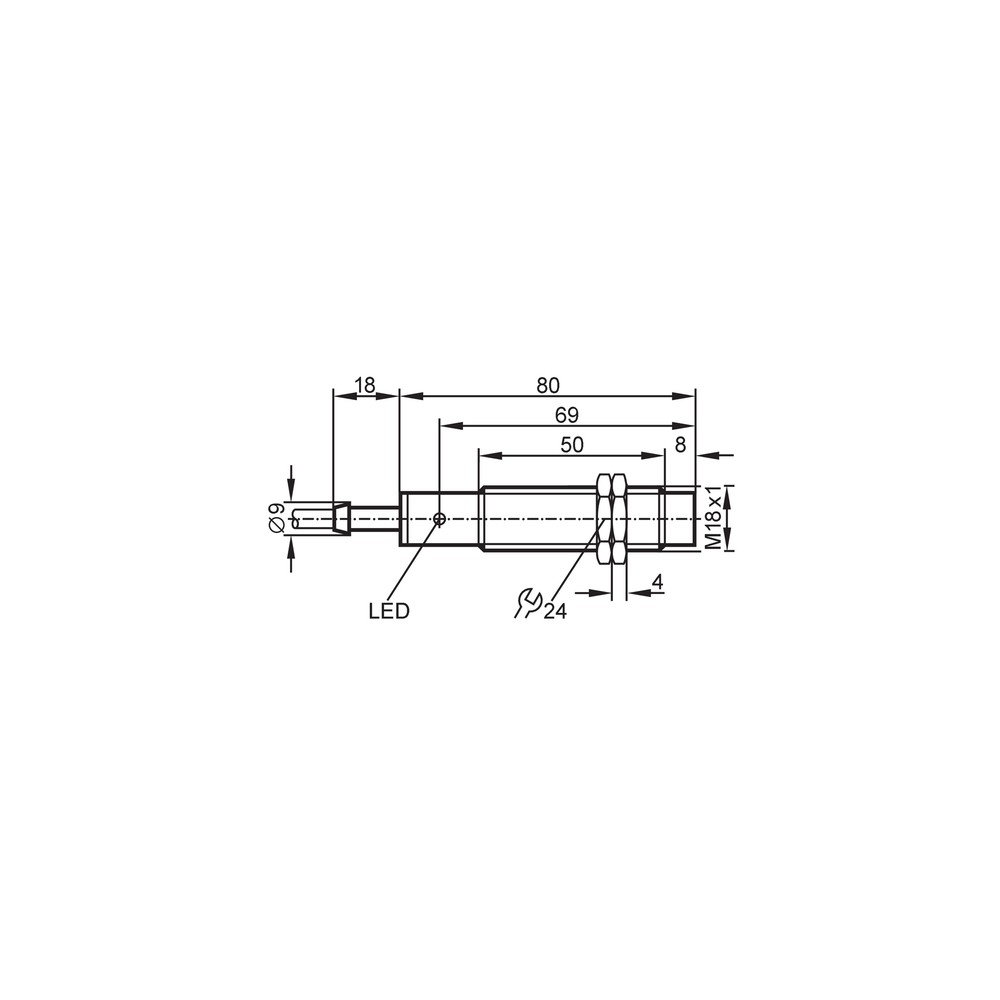

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto	Objeto metálico além da distância de 8 mm	Verificar se o objeto está dentro da distância nominal de comutação
Sensor inoperante ou LED não acende	Falha na fiação ou curto-circuito	Testar continuidade do cabo de 2 metros e verificar polaridade/tensão
Saída não estabiliza	Corrente de carga abaixo de 5 mA	Confirmar se a carga mínima de 5 mA está sendo atingida
O sensor nunca comuta	Uso em material não metálico	Confirmar se o alvo é metal ferroso ou não ferroso

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IG0307 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG0307 da IFM?

Este é um sensor indutivo modelo IG0307, projetado para detecção de objetos metálicos sem contato físico, operando com tensão AC/DC e possuindo rosca M18.

O que acompanha o sensor indutivo no momento da entrega?

O sensor acompanha duas porcas de fixação para instalação imediata no painel ou suporte.

Em quais condições o uso deste sensor não é recomendado?

Ele não deve ser utilizado em ambientes que excedam a temperatura de 80 °C ou onde a detecção exija distância superior a 8 mm (alcance nominal).

O sensor IG0307 detecta plástico ou madeira?

Este sensor não é adequado para detectar objetos não metálicos, como plásticos, líquidos transparentes ou madeira, pois sua tecnologia é baseada em campos eletromagnéticos.

O sensor não está detectando o objeto, o que pode ser?

O sintoma comum é a falha na comutação ou led vermelho apagado; a causa provável é desalinhamento ou distância excessiva, verificável checando a folga entre a face ativa e o objeto (limite de 8 mm).

O que verificar quando o sensor apresenta comportamento instável?

Problemas de detecção intermitente podem indicar curto-circuito ou sobrecarga na saída; verifique a integridade do cabo de 2m e se a corrente de carga não excede os limites nominais.

Devo escolher este sensor ou um modelo de precisão?

Este modelo é uma unidade de detecção robusta para uso geral (M18), enquanto sensores embutidos ou de precisão (como capacitivos) possuem características de montagem e detecção distintas para outros materiais.

Por que optar por um sensor com tensão AC/DC?

A escolha entre modelos AC/DC e apenas DC depende da infraestrutura elétrica do painel; este modelo IG0307 oferece flexibilidade por aceitar ambas as tensões.

Quais os cuidados básicos na montagem física do sensor?

O sensor deve ser instalado garantindo que o torque de aperto das porcas não ultrapasse 23 Nm para evitar danos à rosca M18.

Qual a procedência deste sensor?

A marca IFM assegura a conformidade com as normas industriais citadas na ficha técnica, como as diretrizes EMC (EN 61000-4-x), garantindo confiabilidade no ciclo de vida do componente.

GLOSSÁRIO TÉCNICO

Distância de comutação real (Sr)

Distância efetiva em que o sensor detecta o metal, com tolerância de ± 10% (Ref.: Ficha técnica).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, crucial para evitar oscilações em detecções limítrofes (Ref.: 1...15% de Sr).

Não embutido

Tipo de montagem que exige uma zona livre de metal ao redor da face ativa para funcionamento correto (Ref.: Montagem não embutida).

Sensor Indutivo

Componente que utiliza oscilador eletromagnético para detectar objetos metálicos sem contato (Ref.: Princípio indutivo).

Grau de Proteção IP67

Classificação que indica proteção total contra poeira e imersão temporária em água (Ref.: IEC 60529).
