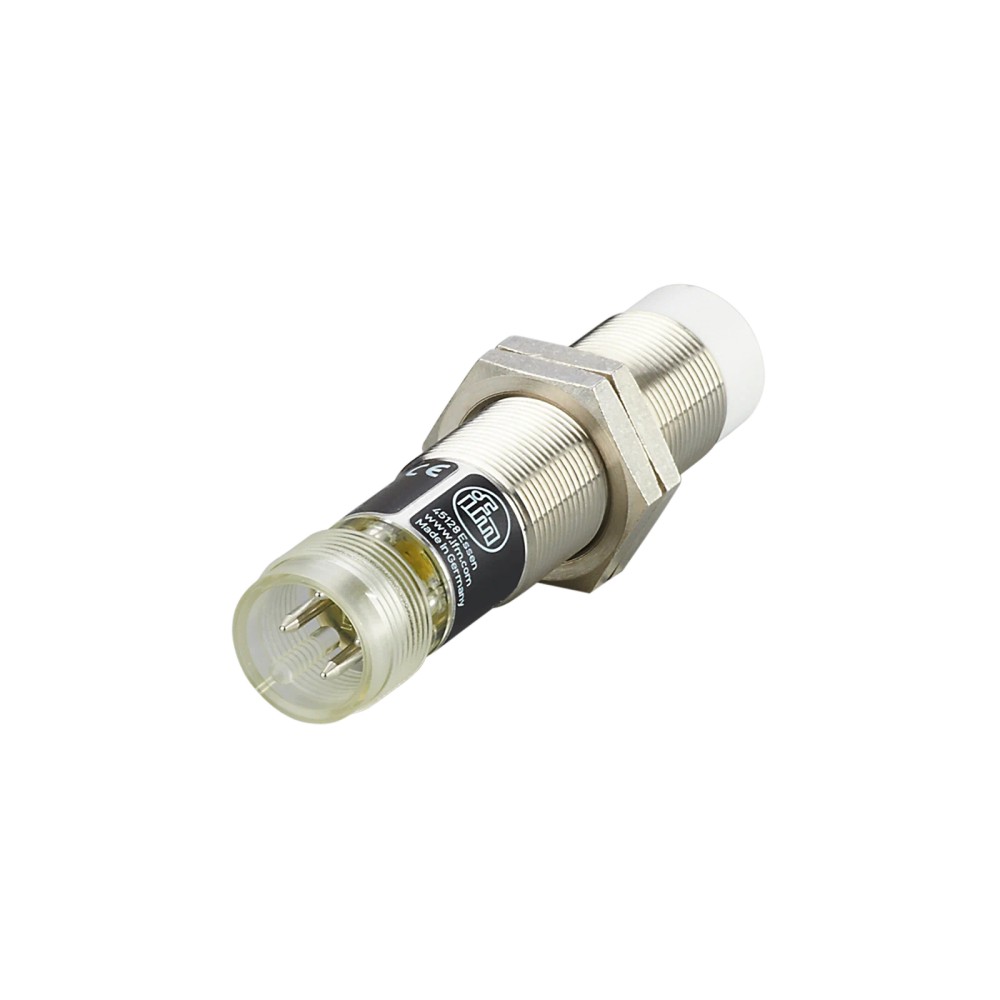

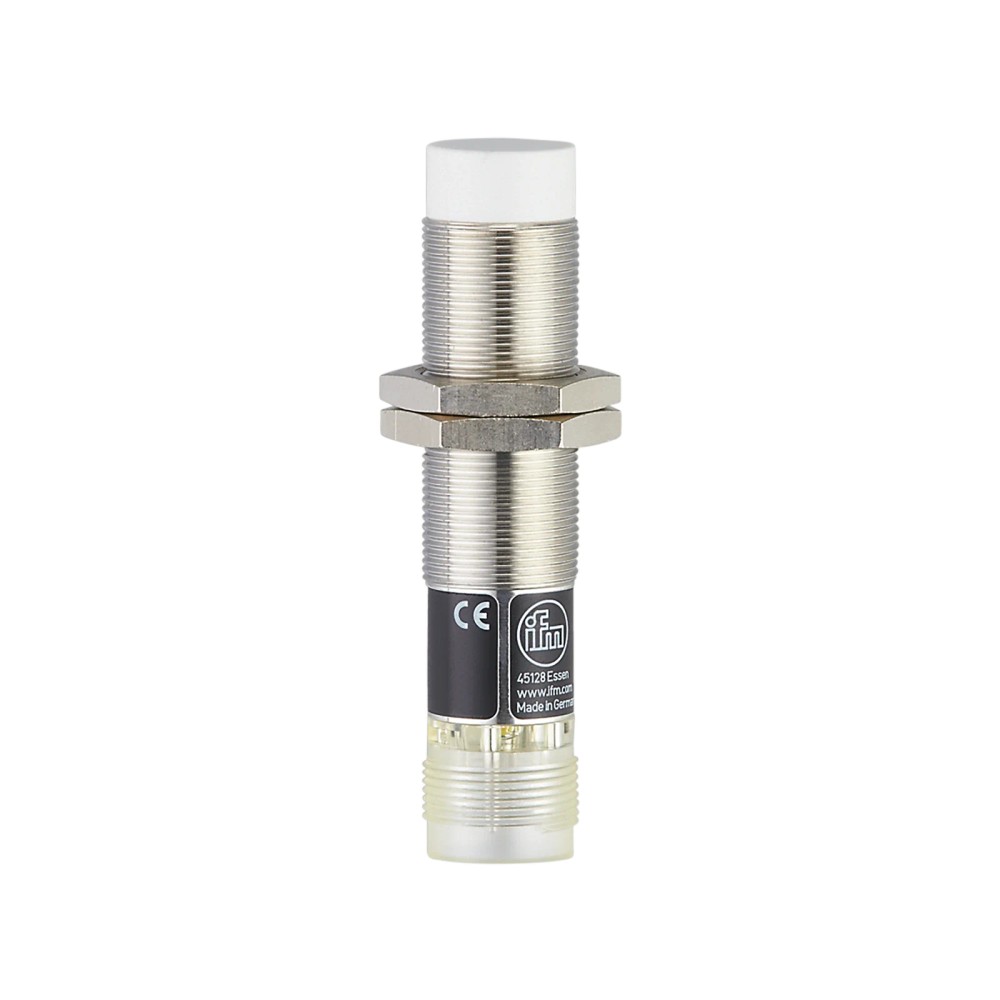

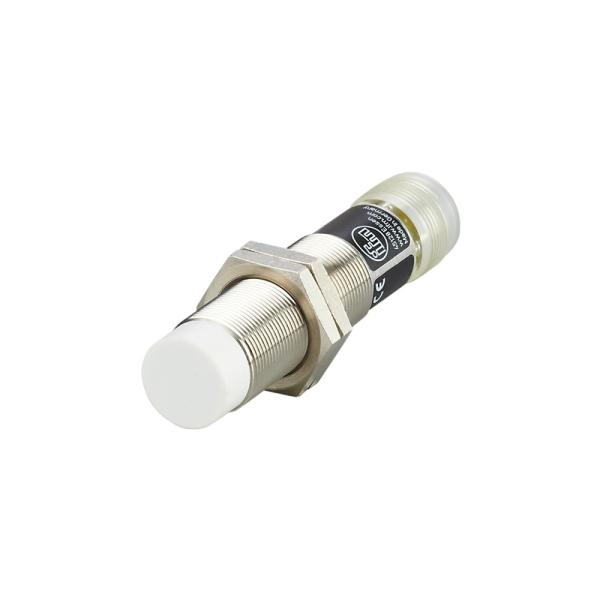

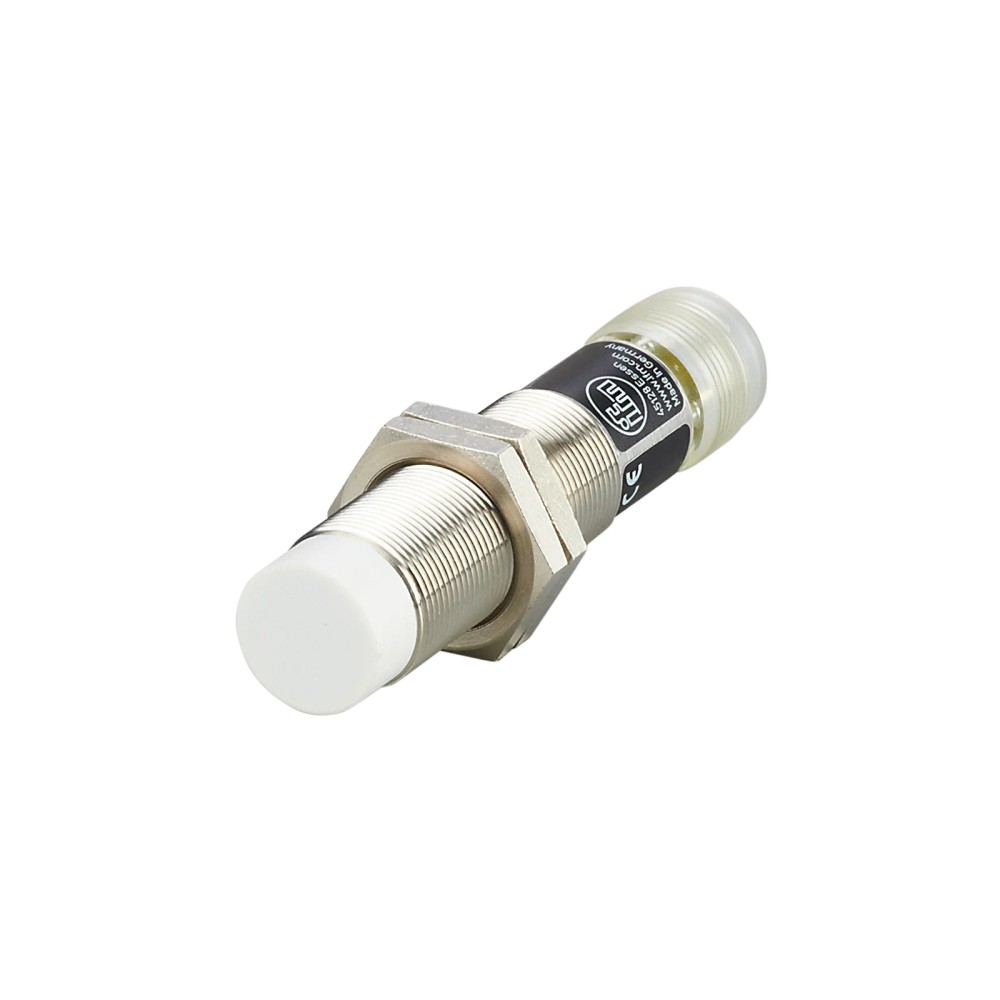

Sensor Indutivo IFM IG0233 M18

Pré-visualizar: IG0233 IFM - Sensor Indutivo ifm Detecção de objetos M18, 8mm, AC/DC, NA

IG0233 IFM - Sensor Indutivo ifm Detecção de objetos M18, 8mm, AC/DC, NA

Imagem meramente ilustrativa

R$ 1.227,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0233
EAN: 4021179105071
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm,...mais

Fechar menu

Saiba mais sobre: "IG0233 IFM - Sensor Indutivo ifm Detecção de objetos M18, 8mm, AC/DC, NA"

Destaques do Produto

Alcance nominal

8 mm, não embutido

Alimentação

20...250 V AC/DC

Tipo de saída

Normalmente aberta, 2 fios

Frequência de comutação

25 Hz AC / 100 Hz DC

Montagem mecânica

Rosca M18 x 1; comprimento de 81 mm

Ambiente

-25...80 °C; proteção IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IG0233, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC

O ifm IG0233 é um sensor indutivo para detecção de objetos, com montagem não embutida e saída normalmente aberta. Possui rosca M18 x 1, alcance nominal de detecção de 8 mm e alimentação de 20 a 250 V AC/DC. A frequência de comutação é de 25 Hz em AC e 100 Hz em DC, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IG0233
Alcance nominal de detecção	8 mm; montagem não embutida
Tensão de operação	20...250 V AC/DC
Saída	Normalmente aberta (NA), 2 fios
Frequência de comutação	25 Hz AC / 100 Hz DC
Rosca e comprimento	M18 x 1 / 81 mm
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Conexão elétrica	1 x M18; codificação A; 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em aplicações compatíveis com sensor não embutido, distância nominal de detecção de 8 mm e frequência de comutação dentro dos limites especificados.
Instalações que aceitem alimentação de 20...250 V AC/DC, saída normalmente aberta de 2 fios e montagem roscada M18 x 1.
Ambientes cuja temperatura ambiente esteja entre -25 e 80 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado para montagem não embutida.
Aplicações que demandem frequência de comutação superior a 25 Hz em AC ou 100 Hz em DC.
Circuitos que exijam saída normalmente fechada, proteção contra curto-circuito, sobrecarga ou inversão de polaridade: essas proteções não são indicadas para o produto.
Instalações com tensão fora da faixa de 20...250 V AC/DC ou temperatura ambiente fora de -25...80 °C.

APLICAÇÕES E USO

Detecção de objetos em uma máquina ou linha de processo, quando o alvo e a geometria da instalação permitirem montagem não embutida e a distância estiver dentro dos valores de detecção especificados. Esta é uma possibilidade de uso inferida a partir das características do sensor; a ficha não nomeia uma aplicação específica.
Monitoramento de presença em circuito de entrada compatível com sensor de 2 fios, saída normalmente aberta e alimentação dentro da faixa indicada. Verifique corrente mínima, corrente residual e limites da entrada conectada.
Uso em ambiente com temperatura ambiente entre -25 e 80 °C, respeitando a proteção IP 67 especificada e as condições de instalação do fabricante.
A ficha não define materiais-alvo como aplicação garantida. Os fatores de correção variam por material; use os valores do datasheet para avaliar a distância efetiva de detecção.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IG0233, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC, verifique estes pontos:

Escolha o IG0233 quando

A aplicação exigir detecção indutiva não embutida, alcance nominal de 8 mm, saída normalmente aberta de 2 fios e alimentação entre 20 e 250 V AC/DC. Confirme também se a frequência requerida não excede 25 Hz em AC ou 100 Hz em DC.

Procure outra configuração quando

O circuito exigir saída normalmente fechada, montagem embutida, frequência de comutação acima dos limites especificados ou proteções elétricas contra curto-circuito, sobrecarga ou inversão de polaridade. Compare a ficha do modelo alternativo com os requisitos do circuito e da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo / SKU / Part Number	IG0233	Identificação do modelo no anúncio.
Marca	ifm	Fabricante indicado.
GTIN	4021179105071	Identificador comercial informado.
Alcance de detecção	8 mm	Valor nominal informado para montagem não embutida.
Montagem	Não embutido	Condição de instalação indicada para o sensor.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2 fios	Configuração elétrica indicada.
Corrente de saída mínima	5 mA	Requisito mínimo informado para a corrente de saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores máximos conforme tensão de alimentação indicada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção informado na ficha.
Proteção contra sobrecarga	Não	Proteção não disponível conforme ficha.
Proteção contra curto-circuitos	Não	Proteção não disponível conforme ficha.
Proteção contra inversão de polaridade	Não	Proteção não disponível conforme ficha.

Saída e comutação
Configuração de saída	Normalmente aberta (NA)	Estado funcional da saída indicado.
Frequência de comutação AC	25 Hz	Frequência máxima especificada para operação AC.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para operação DC.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo indicado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo indicado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limite constante informado para AC; a condição de 350 mA é indicada até 50 °C.
Corrente máxima constante da saída DC	100 mA	Limite constante informado para DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de duração e repetição do pico conforme ficha.

Faixa de detecção e desvios
Distância de trabalho	0...6,5 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância especificados.
Histerese	1...15 % de Sr	Faixa relativa ao valor real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio relativo ao valor real de comutação Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexão elétrica
Conexão elétrica	1 x M18; codificação A; 4 contatos	Descrição da conexão indicada na ficha; consulte o datasheet para a atribuição dos contatos.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 67	Grau de proteção especificado para o produto.
Classe de proteção	II	Classificação indicada na ficha.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe de compatibilidade eletromagnética indicadas.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca externa.
Dimensões	M18 x 1 / L = 81 mm	Diâmetro nominal da rosca e comprimento indicados.
Invólucro	Forma construtiva de roscas	Tipo construtivo informado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT natural	Materiais indicados para o invólucro e a face ativa.
Peso	59,9 g	Massa informada no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Acessórios indicados na ficha.

Indicadores e vida útil
Display / status de chaveamento	1 LED amarelo	Indicador visual de estado de comutação.
MTTF	604 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; a saída é de comutação normalmente aberta.

Conexões

Elétrica Sensor de 2 fios, saída normalmente aberta, alimentação de 20...250 V AC/DC. A conexão elétrica é indicada como 1 x M18, codificação A, 4 contatos. A ficha informa corrente de saída mínima de 5 mA; consulte o datasheet para verificar os requisitos do circuito e a atribuição dos contatos.

Processo Conexão mecânica por corpo roscado M18 x 1. Comprimento total indicado: 81 mm. Montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito que requer saída normalmente aberta e opera dentro de 20...250 V AC/DC	✓	A ficha indica saída normalmente aberta de 2 fios e tensão de operação de 20...250 V AC/DC; verificar também os requisitos de corrente do circuito.
Aplicação que exige saída normalmente fechada	✗	A configuração de saída informada para o IG0233 é normalmente aberta.
Aplicação de montagem embutida	✗	O tipo de montagem informado é não embutido.
Aplicação com frequência requerida de até 25 Hz em AC ou 100 Hz em DC	✓	Esses são os limites de frequência de comutação especificados para AC e DC, respectivamente.
Aplicação que exige proteção contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha informa que essas proteções não estão disponíveis neste modelo.
Instalação que exige protocolo industrial de comunicação	✗	A ficha não indica protocolo de comunicação; informa saída de comutação normalmente aberta.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IG0233, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC

Confirme no datasheet que a tensão do circuito está entre 20 e 250 V AC/DC e que a entrada aceita sensor de 2 fios normalmente aberto.
Verifique no desenho dimensional o espaço disponível para o corpo roscado M18 x 1 e o comprimento de 81 mm.
Planeje a instalação como montagem não embutida e avalie a distância de detecção em função do material do alvo e dos fatores de correção informados.
Instale o sensor mecanicamente conforme as instruções do fabricante; a ficha disponível não informa torque de aperto.
Consulte o datasheet para confirmar a atribuição dos quatro contatos da conexão elétrica antes de ligar o circuito.
Verifique a necessidade do fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A; depois, teste o estado de comutação e o LED amarelo.

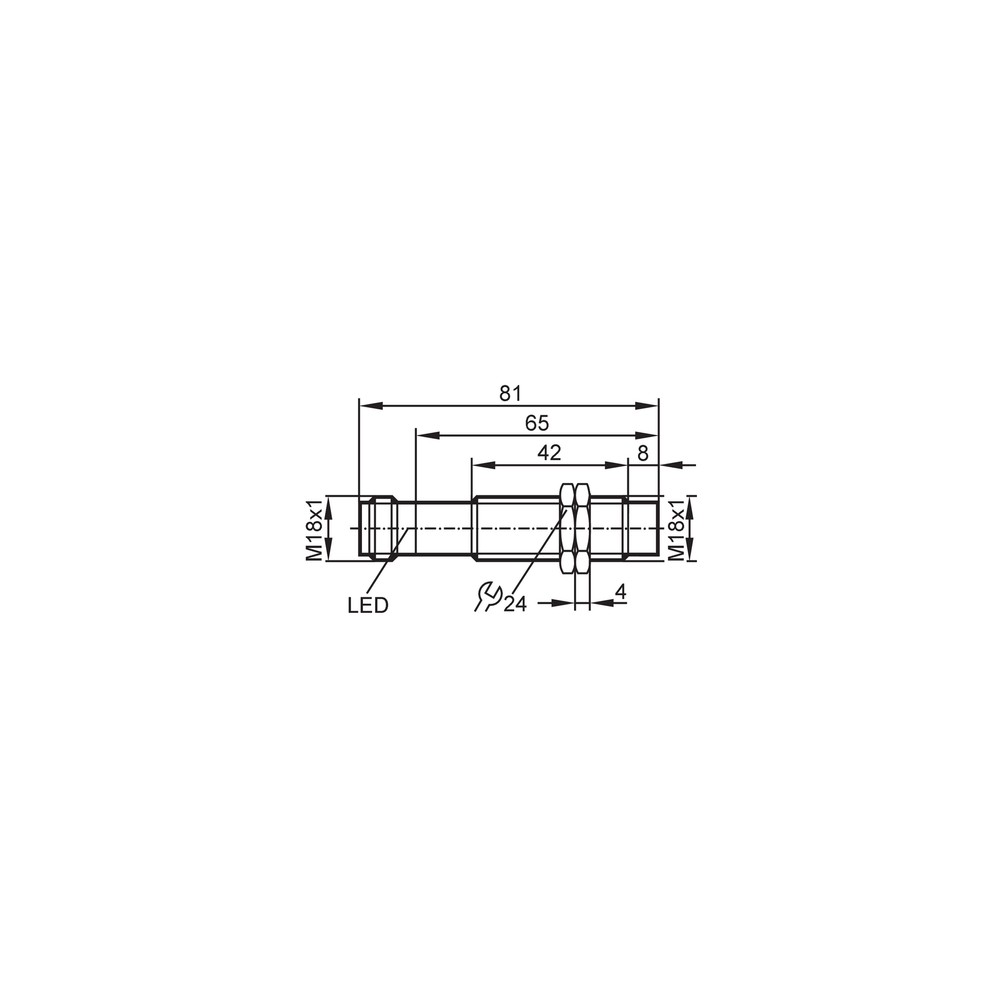

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incorreta ou distância/material do alvo que não atende às condições de detecção.	Meça a alimentação, confira a ligação no datasheet e teste a comutação considerando a distância de trabalho e o fator de correção do material.
A entrada conectada permanece acionada ou apresenta leitura instável quando o sensor deveria estar desligado.	A corrente residual pode interferir com a entrada, especialmente conforme a tensão de operação; a ficha informa valores residuais máximos diferentes para AC e DC.	Meça a corrente residual e compare com os limites da entrada conectada e com os valores indicados para a tensão utilizada.
O sensor opera, mas não acompanha a velocidade do processo.	A frequência requerida excede o limite especificado para o tipo de alimentação.	Compare a frequência de comutação necessária com 25 Hz em AC ou 100 Hz em DC.
O circuito apresenta falha elétrica após uma ligação ou condição anormal.	O modelo não possui proteção indicada contra curto-circuito, sobrecarga ou inversão de polaridade, ou não foi instalado o fusível requerido.	Desenergize o circuito e verifique a ligação, a corrente e a proteção externa; confira o requisito de fusível miniatura rápido ≤ 2 A conforme IEC 60127-2, folha 1.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IG0233 em português (Datasheet) Desenho em escala do IG0233 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IG0233 e para quem ele serve?

É um sensor indutivo de proximidade da ifm com saída normalmente aberta. Serve a instalações que necessitam detecção indutiva não embutida e cujo circuito seja compatível com alimentação AC/DC e saída de 2 fios.

Qual é a conexão elétrica e que protocolo de comunicação ele usa?

A ficha informa conexão 1 x M18, codificação A, com 4 contatos, além de saída de comutação normalmente aberta de 2 fios. Não há protocolo de comunicação indicado; consulte o datasheet para a atribuição dos contatos.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não há outros acessórios informados.

Posso instalar este sensor embutido?

Não: o IG0233 é especificado para montagem não embutida. Para instalação embutida, selecione um modelo cuja ficha declare essa forma de montagem.

Ele tem proteção contra curto-circuito ou inversão de polaridade?

Não. A ficha informa que o modelo não possui proteção contra curto-circuito, sobrecarga nem inversão de polaridade.

O sensor parou de detectar: o que devo conferir antes de substituí-lo?

Verifique a tensão de alimentação, a ligação dos contatos e se a distância e o material do alvo são compatíveis com a detecção. Consulte o datasheet para confirmar a atribuição dos contatos e os fatores de correção.

A entrada do controlador fica acionada mesmo sem detecção; isso significa que o sensor está defeituoso?

Não necessariamente: a corrente residual pode afetar a entrada conectada. Meça essa corrente e compare-a com os limites da entrada e com os valores especificados para a tensão utilizada.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IG0233 quando forem necessários saída normalmente aberta de 2 fios, montagem não embutida e alimentação de 20...250 V AC/DC. Busque outra configuração se precisar de saída normalmente fechada, montagem embutida ou frequência acima dos limites especificados.

Como faço a ligação e o que devo observar na instalação?

Confira a atribuição dos contatos no datasheet antes de ligar e confirme a compatibilidade elétrica da entrada. Respeite a montagem não embutida e o requisito de fusível informado pelo fabricante.

Como confirmar as dimensões e a posição de montagem antes de instalar?

Consulte o desenho dimensional do fabricante para verificar a rosca M18 x 1 e o comprimento de 81 mm. A ficha não informa torque de aperto; consulte o datasheet para instruções de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; o IG0233 é especificado como sensor indutivo. (Ref.: Tipo de produto)

Montagem não embutida

Forma de montagem indicada para este sensor; deve ser considerada no posicionamento e na instalação. (Ref.: Montagem)

Sr — distância real de comutação

Distância real de comutação especificada pelo fabricante, com tolerância indicada para o modelo. (Ref.: Distância real de comutação Sr: 8 ± 10 % mm)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa aqui como faixa percentual de Sr. (Ref.: Histerese: 1...15 % de Sr)

IP 67

Grau de proteção indicado para o invólucro do sensor. (Ref.: Grau de proteção: IP 67)
