Sensor Indutivo IFM IG0231 - M18, 5mm, 20-250V

Pré-visualizar: IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA

IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA

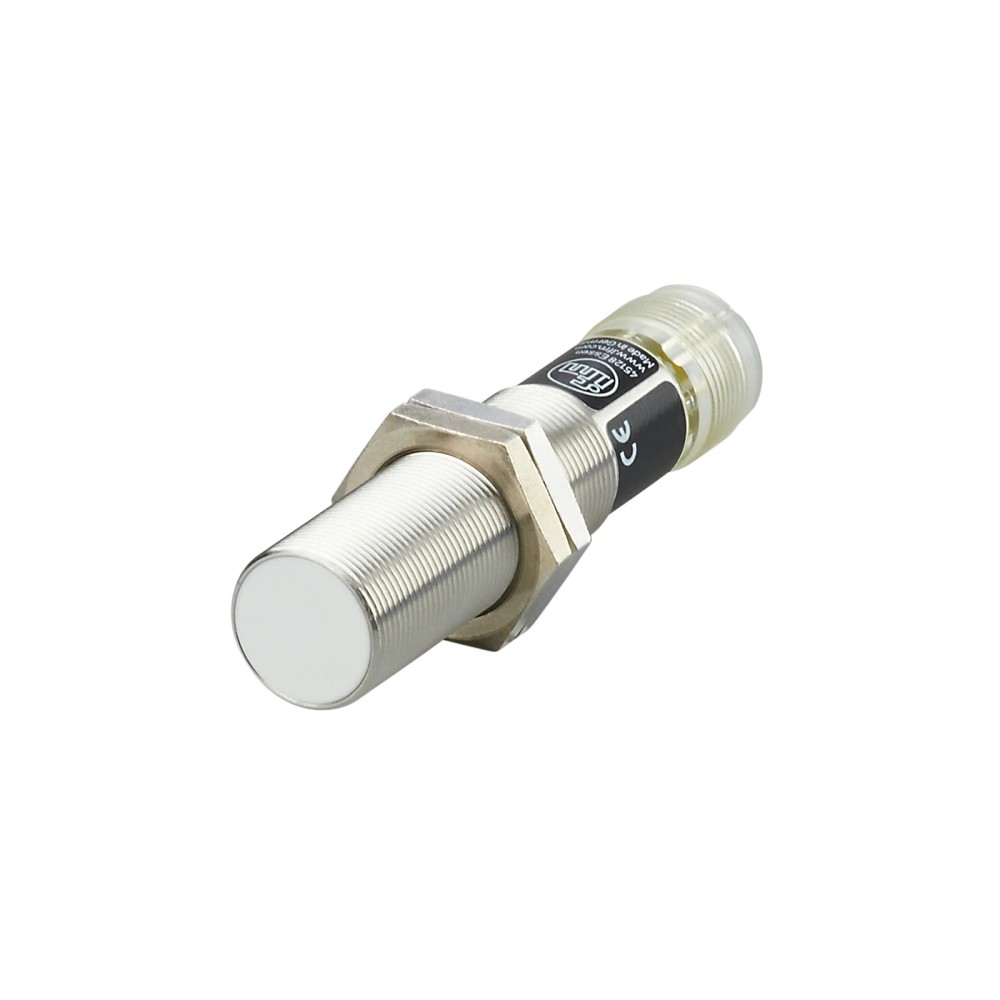

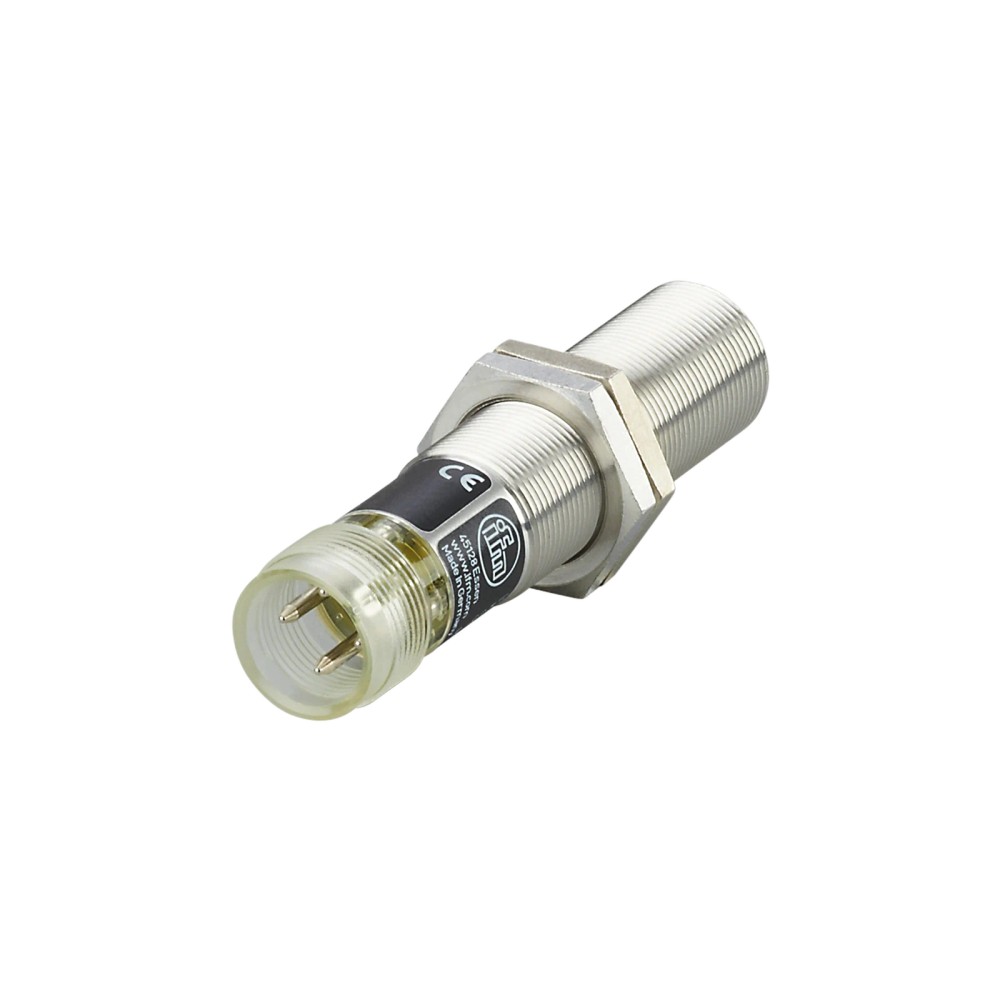

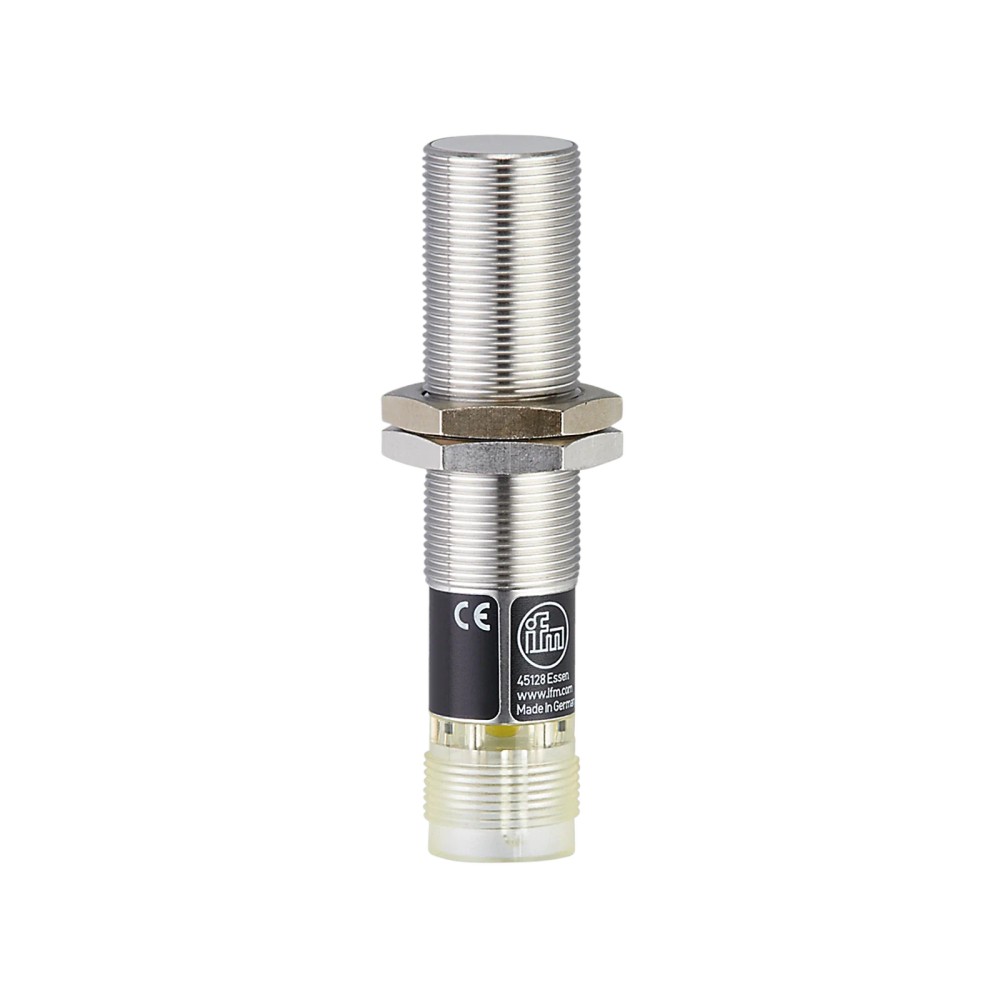

Imagem meramente ilustrativa

R$ 1.227,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0231
EAN: 4021179105057
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA"

Destaques do Produto

Rosca

M18 x 1

Alcance

5 mm

Tensão

20-250V AC/DC

Saída

Normalmente Aberto (NA)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA

O IG0231 da IFM é um sensor indutivo de proximidade para detecção sem contato de objetos metálicos em ambientes industriais. Possui rosca M18, alcance de detecção de 5 mm e opera com tensões entre 20 e 250V AC/DC. É uma solução versátil para automação devido à sua saída normalmente aberta e montagem embutida.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IG0231
Rosca	M18
Alcance	5 mm
Tensão	20-250V AC/DC
Função	NA
Grau IP	IP65
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de fim de curso em máquinas industriais
Contagem de peças metálicas em esteiras
Monitoramento de posição de atuadores M18
Sistemas com alimentação AC ou DC universal

⚠ Considere outro se precisa de:

Aplicações com alta vibração sem fixação adequada
Ambientes com submersão (IP65 não é estanque a submersão)
Sistemas que exigem proteção contra curto-circuito na carga
Detecção de materiais não metálicos

APLICAÇÕES E USO

Detecção de presença de peças em linhas de montagem metálicas.
Monitoramento de fim de curso em cilindros pneumáticos roscados.
Sistemas de contagem de objetos em esteiras de transporte.
Aplicações em painéis elétricos com alimentação AC ou DC.

COMO ESCOLHER

Antes de comprar o IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA, verifique estes pontos:

Quando escolher o IG0231

Ideal para aplicações de detecção de proximidade que exigem alimentação universal AC/DC e instalação robusta em invólucro roscado M18.

Quando evitar

Não utilize se a aplicação exigir proteção contra curto-circuito na saída, monitoramento de sobrecarga ou detecção de materiais não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	5 mm	Distância nominal de operação conforme EN 60947-5-2
Distância de trabalho	0...4,05 mm	Zona segura de operação confiável

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação universal
Corrente de saída mínima	5 mA	Corrente necessária para manter o sensor operante
Frequência de comutação AC	25 Hz	Limite de velocidade para aplicações AC

Dados mecânicos
Invólucro	M18 x 1 / L = 81 mm	Formato construtivo padrão
Materiais	Latão revestido com bronze branco / PBT	Resistência mecânica da carcaça e face

COMPATIBILIDADE

Comunicação

• I/O Digital (2 fios)

Conexões

Elétrica Conector M18, 4 contatos, codificação A

Processo M18 x 1 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações de 24V DC	✓	Dentro da faixa de 20-250V AC/DC.
Ambientes com curto-circuito frequente	✗	O sensor não possui proteção contra curto-circuito.
Aplicações com PLC de entrada digital padrão	✓	Compatível com entradas de tensão dentro da especificação.

INSTALAÇÃO

Como instalar o IG0231 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 20-250V AC/DC, NA

Verifique a compatibilidade elétrica da carga com a tensão AC/DC (20-250V).
Limpe o local de montagem para garantir o alinhamento da rosca M18.
Insira o sensor na furação de montagem garantindo que a face ativa não sofra impactos.
Rosqueie a primeira porca de fixação e posicione o sensor conforme o alcance de 5mm.
Utilize a segunda porca para travar o sensor na posição desejada.

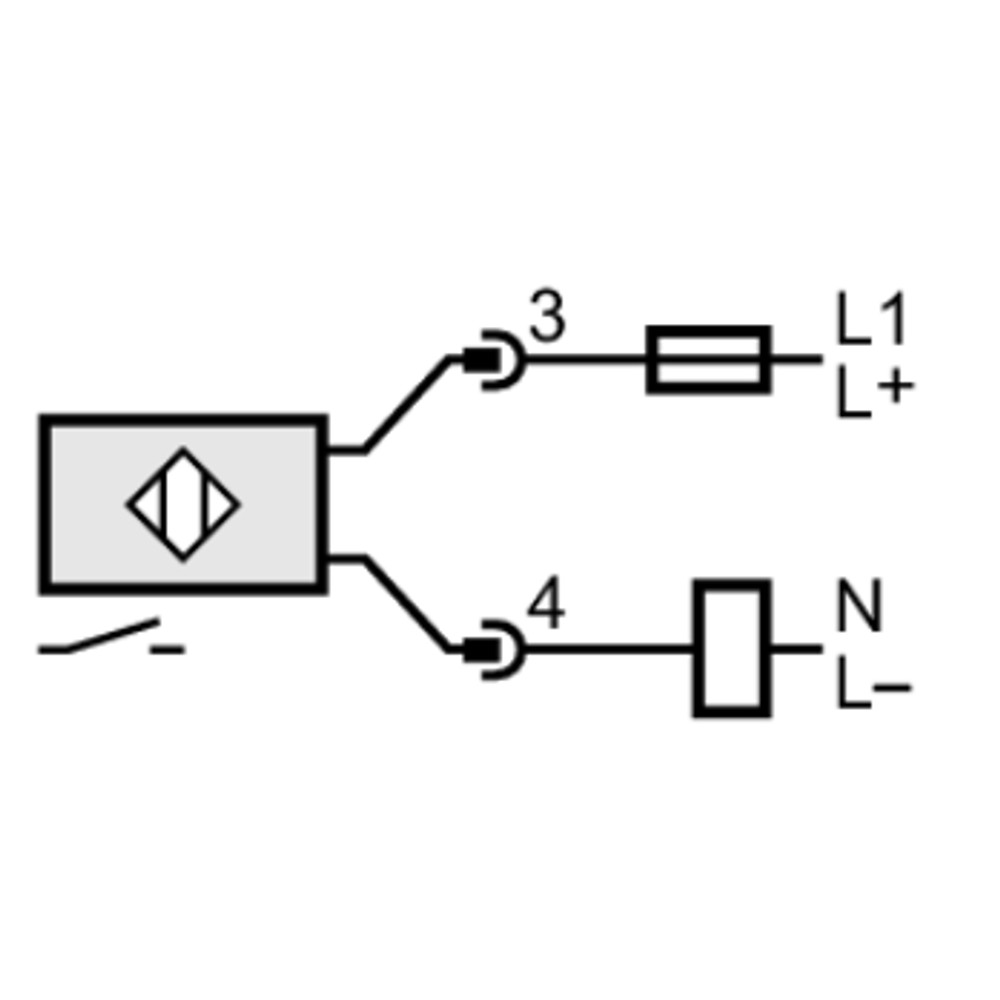

Conecte os fios do cabo seguindo o diagrama elétrico e verifique o acendimento do LED amarelo.

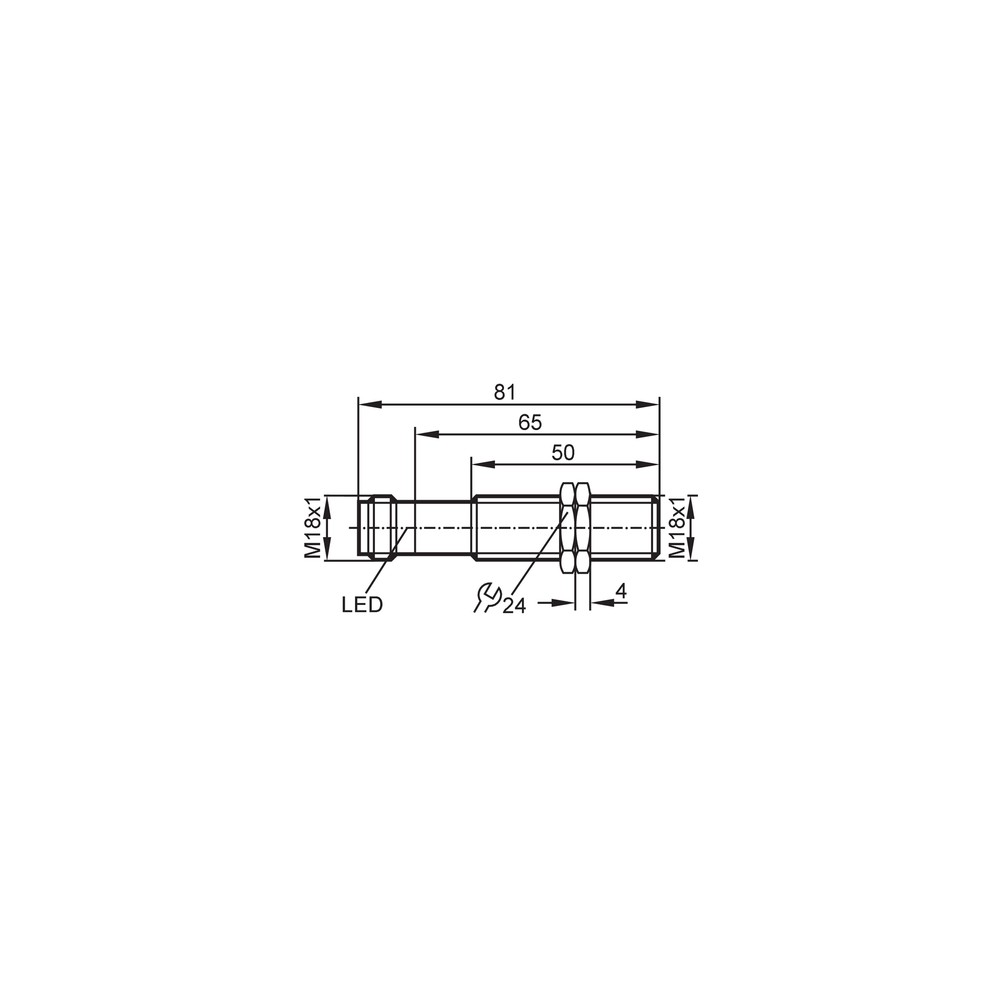

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta o sinal.	Objeto metálico fora do alcance de 5mm ou desvio na detecção.	Verificar se o alvo está a menos de 5mm da face do sensor.
LED de status não acende.	Tensão de alimentação fora da faixa 20-250V ou ausência de carga mínima.	Medir a tensão nos terminais de alimentação do sensor.
Dano na saída ou não funcionamento.	Carga conectada consome corrente acima de 250mA (AC) ou 100mA (DC).	Verificar a corrente de consumo do dispositivo conectado.
Comutação errática ou falsos positivos.	Interferência eletromagnética (EMC) em cabos próximos.	Verificar aterramento e blindagem dos cabos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IG0231 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor e para que serve?

Este é um sensor indutivo modelo IG0231 da IFM, projetado para detecção de posição sem contato em automação industrial.

O que acompanha o produto na embalagem?

O sensor acompanha duas porcas de fixação para montagem mecânica em estruturas roscadas M18.

Este sensor possui proteção contra curto-circuito?

O sensor não deve ser utilizado em aplicações que exijam proteção contra curto-circuito ou sobrecarga, pois ele não possui proteção interna contra esses eventos.

Quais são as limitações de aplicação deste sensor?

Este modelo não é indicado para ambientes que exijam proteção superior a IP65 ou em aplicações com tensões fora da faixa de 20 a 250V AC/DC.

O que fazer se o sensor não estiver detectando nada?

O sintoma comum é a ausência de sinal de comutação no controlador; verifique primeiro se a tensão de alimentação está presente na faixa especificada e se o objeto metálico está dentro do alcance de 5mm.

Por que o LED de status não acende ou pisca?

Geralmente indica falha na conexão elétrica ou que a carga conectada exige corrente acima da capacidade nominal do sensor (100mA DC / 250mA AC).

Qual a diferença deste sensor para modelos de 3 ou 4 fios?

Este sensor IG0231 é uma unidade de 2 fios com saída normalmente aberta, ideal para circuitos simples de automação, enquanto modelos de 3 ou 4 fios oferecem recursos adicionais de monitoramento.

Este sensor detecta plástico ou outros materiais?

A escolha entre este modelo e um sensor capacitivo depende do material: o sensor indutivo detecta apenas metais, enquanto o capacitivo detecta metais e não metais.

Quais cuidados ter na instalação?

A montagem deve ser realizada embutida, garantindo que o sensor esteja fixado firmemente com as porcas fornecidas para evitar vibrações que alterem a distância de comutação.

Qual a procedência deste componente?

O produto é fornecido pela IFM Electronic, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Distância de comutação (Sr)

Distância nominal na qual o sensor detecta o alvo metálico (Ref.: 5 mm).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando sinais instáveis (Ref.: 1-15% de Sr).

Montagem embutida

Instalação onde a face ativa do sensor pode ser instalada nivelada ao material do suporte (Ref.: Sensor indutivo).

Grau de Proteção IP65

Proteção contra poeira e jatos de água de baixa pressão (Ref.: EN 60529).

Fator de correção

Coeficiente que altera o alcance de detecção dependendo do metal detectado (Ref.: Aço=1, Cobre=0.2).
