Sensor Indutivo IFM IG0093 M18 5mm NF

Pré-visualizar: IG0093 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NF Cabo 2m

IG0093 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NF Cabo 2m

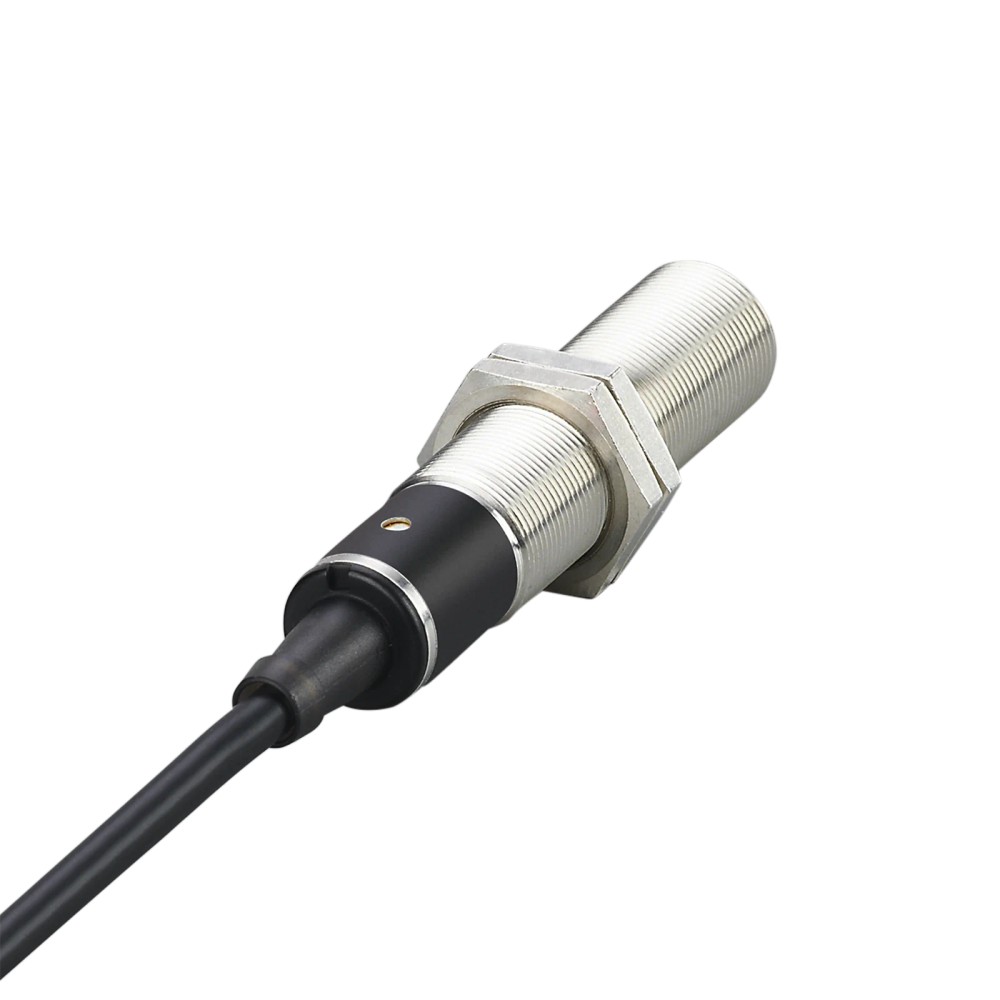

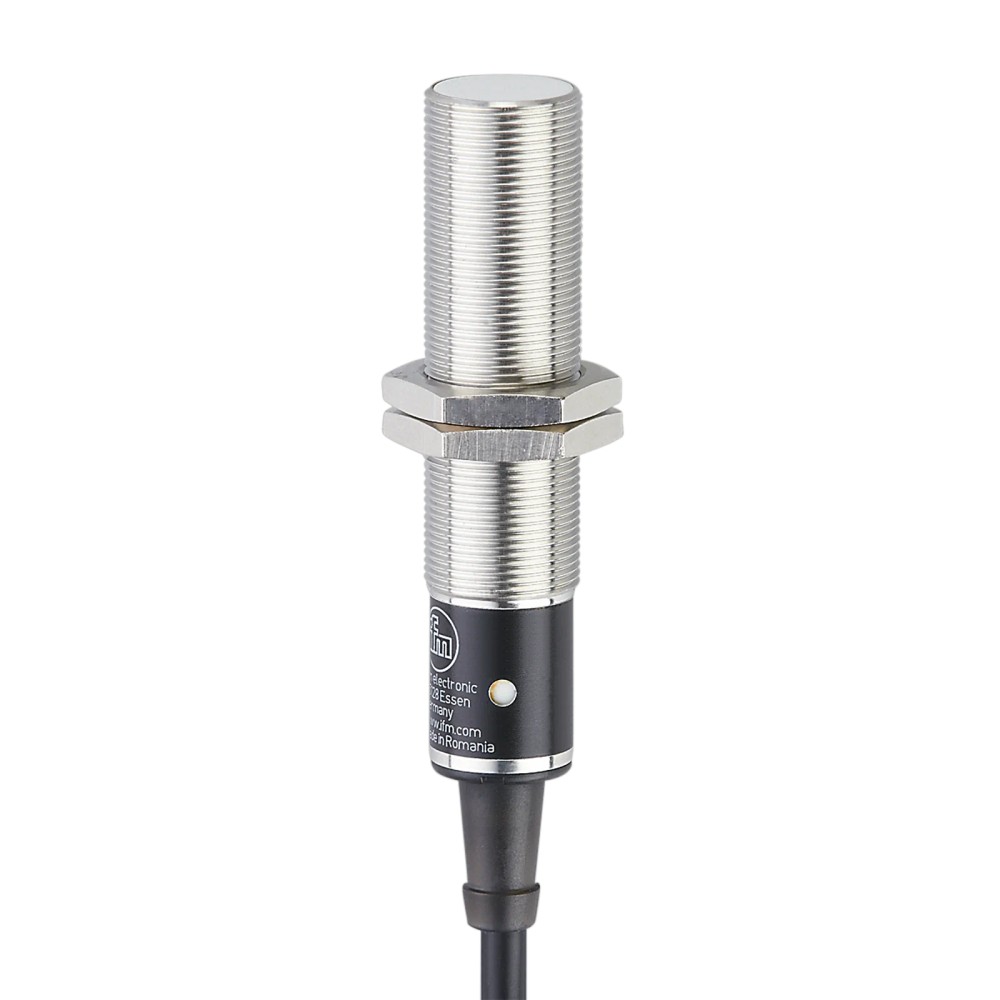

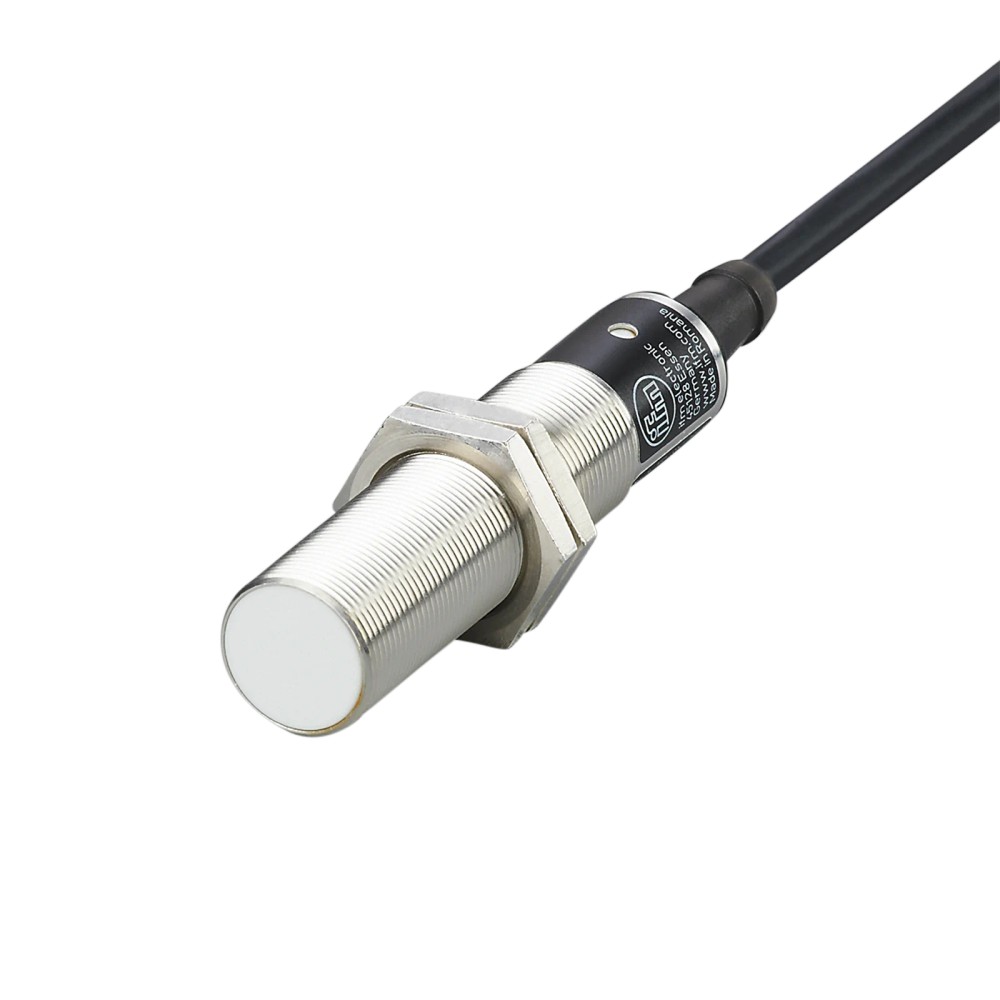

Imagem meramente ilustrativa

R$ 1.191,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0093
EAN: 4021179103664
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0093 IFM - Sensor Indutivo IFM Detecção de objetos M18 5mm NF Cabo 2m"

Destaques do Produto

Alcance nominal

5 mm

Tipo de montagem

Embutida

Configuração de saída

Normalmente fechada

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, 2 fios

Frequência de comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria. Consulte o canal de venda para condições comerciais.

Sobre o Sensor indutivo IFM IG0093, M18 x 1, alcance de detecção de 5 mm, saída normalmente fechada, cabo PVC de 2 m

O IFM IG0093 é um sensor indutivo para detecção de objetos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 5 mm e saída normalmente fechada. Opera com alimentação de 20 a 250 V AC/DC e tem cabo PVC de 2 m com dois fios.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG0093
Tipo	Sensor indutivo
Alcance de detecção	5 mm; montagem embutida
Saída	Normalmente fechada
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 fios de 0,5 mm²
Frequência de comutação	25 Hz AC / 50 Hz DC
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Formato e comprimento	M18 x 1; comprimento de 80 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação que precisam detectar objetos por sensor indutivo, com montagem embutida e distância nominal de detecção de 5 mm.
Instalações cujo circuito aceite saída normalmente fechada, alimentação de 20...250 V AC/DC e frequência de comutação adequada ao processo.
Ambientes dentro da faixa de temperatura informada e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta, saída de três fios, comunicação por protocolo ou uma distância de detecção superior a 5 mm: essas características não correspondem aos dados informados para este modelo.
Circuitos cuja alimentação, corrente ou frequência de comutação requerida não seja compatível com os limites especificados na ficha técnica.

APLICAÇÕES E USO

Detecção de objetos em máquinas ou dispositivos de automação que utilizem sensor indutivo e permitam montagem embutida M18 x 1; aplicação inferida a partir do tipo de produto e das características de montagem.
Monitoramento de presença ou posição em um circuito que aceite saída normalmente fechada e a frequência de comutação especificada; validar o alvo, a distância efetiva e a carga na aplicação real.
Uso em ambiente dentro de -25...80 °C e com exigência de grau de proteção IP 67, respeitando as condições de instalação indicadas no datasheet.
A ficha não identifica materiais-alvo específicos nem detalha aplicações aprovadas; confirme o desempenho para o objeto e a geometria reais consultando o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG0093, M18 x 1, alcance de detecção de 5 mm, saída normalmente fechada, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG0093 quando

A aplicação requer sensor indutivo embutido, alcance nominal de 5 mm, saída normalmente fechada, alimentação de 20...250 V AC/DC e conexão fixa por cabo de dois fios.

Avalie outra configuração quando

O circuito exige saída normalmente aberta, conexão diferente de cabo, alcance maior, frequência de comutação acima de 25 Hz em AC ou 50 Hz em DC, ou características elétricas não indicadas para este modelo. Compare os requisitos do circuito com o datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Modelo	IG0093	Identificação do modelo e SKU.
Marca	IFM	Fabricante indicado no anúncio.
Part number	IG0093	O anúncio identifica o part number como IG0093; o identificador IGA2005-BBOA aparece na descrição do catálogo, portanto confirme a referência com o fabricante antes de usar como código de pedido.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação indicada na ficha.
Categoria de isolamento	Classe II	Classificação de isolamento informada.
Proteção contra sobrecarga	Não	A ficha informa que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha informa que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha informa que não há proteção contra inversão de polaridade.
Fusível requerido	Miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção necessária indicada na ficha; dimensionar conforme as instruções do fabricante.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores máximos dependentes da tensão indicada.
Corrente mínima de saída	5 mA	Limite mínimo informado para a saída.
Corrente constante máxima AC	250 mA; 350 mA até 50 °C	Limites informados para operação AC.
Corrente constante máxima DC	100 mA	Limite informado para operação DC.
Corrente máxima de pico	2200 mA; 20 ms / 0,5 Hz	Condição de pico declarada na ficha.
Queda de tensão máxima AC	6,5 V	Valor máximo informado para AC.
Queda de tensão máxima DC	6 V	Valor máximo informado para DC.

Saída e comutação
Configuração da saída	Normalmente fechada	Estado de saída indicado no anúncio.
Número de fios	2 fios	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Frequência máxima informada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima informada para DC.
LED de diagnóstico	1 LED amarelo; status de chaveamento	Indicação visual do estado de comutação.

Detecção e desvios
Alcance de detecção	5 mm	Alcance nominal especificado; montagem embutida.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0...4,05 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Percentual relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa a Sr informada pelo fabricante.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Cabo fixo indicado no anúncio.
Condutores	2 x 0,5 mm²; BN = marrom, BU = azul	Seção e identificação de cores informadas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições de instalação do fabricante.
Normas	EN 60947-5-2; EN 55011 classe B	Normas listadas na ficha técnica.

Dados mecânicos
Dimensões	M18 x 1 / comprimento de 80 mm	Formato construtivo roscado e comprimento total informados.
Método de montagem	Embutido	Configuração de instalação especificada.
Material do invólucro e componentes	Invólucro e porcas de fixação: latão revestido com bronze branco; face ativa e janela LED: PBT natural; bocais da mangueira de proteção: TPU	Materiais listados na ficha do produto.
Peso	149 g	Valor indicado nos atributos do catálogo.
Porcas de fixação incluídas	2	Quantidade informada como material incluído.

Dados de vida útil e instalação
MTTF	609 anos	Valor informado no conjunto de atributos; consultar o datasheet para condições e método de cálculo.
Nota após curto-circuito	Testar as funções operacionais do aparelho	Instrução de instalação informada pelo fabricante.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo informado para o IG0093.

Conexões

Elétrica Cabo PVC de 2 m, dois fios de 0,5 mm²: BN (marrom) e BU (azul). Alimentação especificada: 20...250 V AC/DC. Saída normalmente fechada. Verifique tensão, corrente, carga e proteção do circuito no datasheet antes da ligação.

Processo Formato construtivo roscado M18 x 1, comprimento de 80 mm; montagem embutida. A ficha não informa conexão de processo por fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com suporte ou alojamento compatível com rosca M18 x 1 e montagem embutida	✓	Corresponde ao formato mecânico e ao método de montagem informados.
Circuito que aceita sensor de dois fios, saída normalmente fechada e alimentação dentro de 20...250 V AC/DC	✓	Essas características elétricas estão especificadas para o produto; a carga deve respeitar os limites do datasheet.
Sistema que requer comunicação IO-Link ou outro protocolo digital	✗	Nenhum protocolo ou interface de comunicação está informado para este modelo.
Aplicação que exige frequência de comutação acima de 25 Hz em AC ou 50 Hz em DC	✗	Os valores máximos informados são 25 Hz em AC e 50 Hz em DC.
Instalação exposta a temperatura fora de -25...80 °C	✗	A condição excede a faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG0093, M18 x 1, alcance de detecção de 5 mm, saída normalmente fechada, cabo PVC de 2 m

Confirme que a referência do produto, a rosca M18 x 1 e a montagem embutida atendem ao espaço disponível.
Instale o sensor usando os elementos de fixação adequados; a ficha informa duas porcas de fixação incluídas.
Posicione a face ativa de acordo com a montagem e a distância de detecção exigida pela aplicação, observando os valores do datasheet.
Desenergize o circuito antes de realizar a ligação elétrica.
Conecte os dois condutores conforme a identificação da ficha: BN (marrom) e BU (azul); confirme tensão, carga e configuração normalmente fechada antes de energizar.
Após a instalação, verifique a comutação e o LED amarelo. Depois de um curto-circuito, teste as funções operacionais do aparelho.

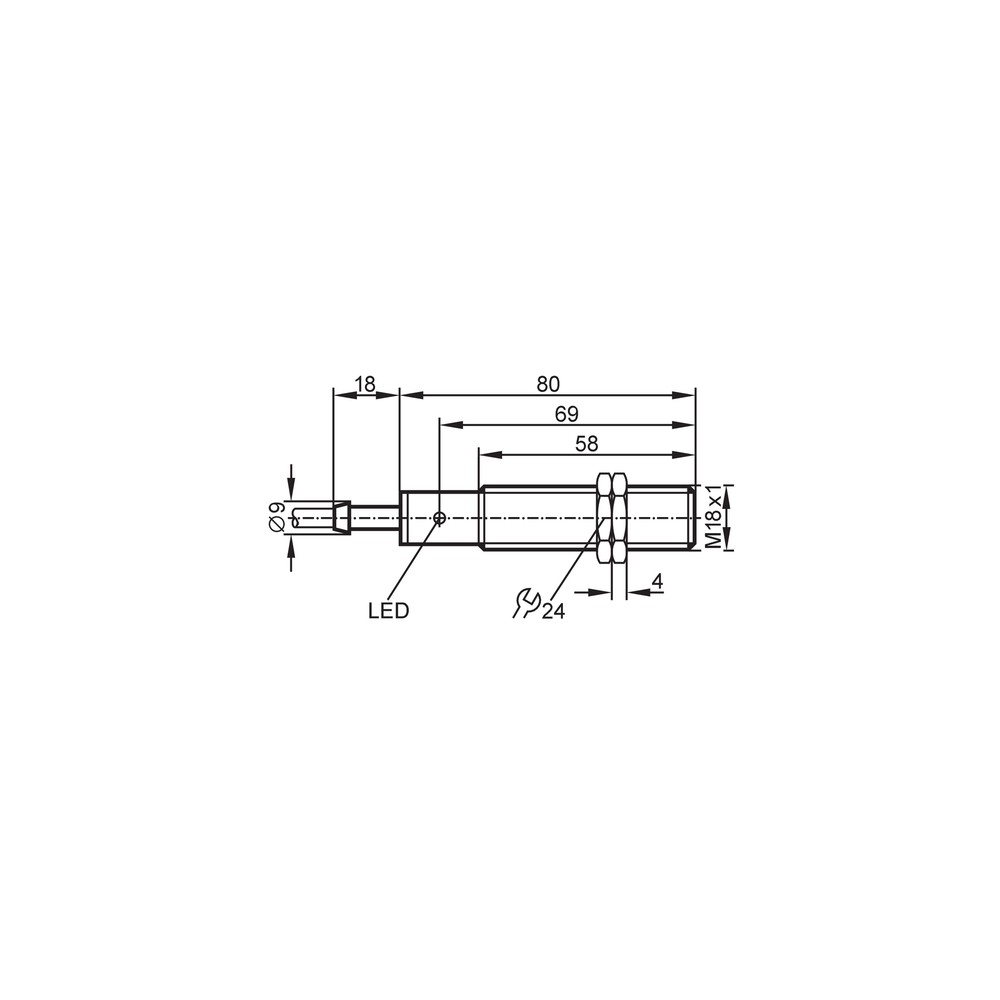

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída quando o objeto se aproxima.	Alimentação ou ligação incompatível, distância de trabalho inadequada ou carga abaixo do mínimo de corrente de saída informado.	Meça a alimentação no circuito, confira BN e BU, verifique a distância de trabalho e valide a carga frente aos limites elétricos do datasheet.
A carga permanece acionada ou o comportamento não corresponde ao esperado.	A lógica normalmente fechada pode não corresponder à lógica de controle esperada.	Confirme a configuração requerida pelo circuito e observe o estado da saída com e sem objeto, conforme o procedimento do fabricante.
O sensor comuta de forma irregular ou a carga não opera corretamente.	Corrente da carga fora dos limites, corrente residual ou queda de tensão incompatível com o circuito.	Meça tensão e corrente no estado ligado e desligado e compare com os valores de corrente residual, corrente máxima e queda de tensão do datasheet.
O funcionamento fica instável após uma falha elétrica.	O aparelho pode ter sido afetado por curto-circuito; a ficha informa que não há proteção contra curto-circuitos.	Desenergize e inspecione o circuito e a carga; depois do curto-circuito, teste as funções operacionais do sensor conforme a instrução do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG0093 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0093 e para que tipo de circuito serve?

É um sensor indutivo com saída normalmente fechada e ligação de dois fios. Serve para circuitos que aceitem alimentação de 20...250 V AC/DC e os limites elétricos indicados no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. O cabo PVC de 2 m faz parte da conexão do sensor.

Este modelo serve para uma entrada que exige saída normalmente aberta?

Não é a configuração indicada: o IG0093 está especificado com saída normalmente fechada. Confirme a lógica exigida pela entrada antes de selecionar o sensor.

Posso usar o IG0093 em um sistema que exige IO-Link?

A ficha não informa IO-Link nem outro protocolo de comunicação para este modelo. Se o sistema exigir comunicação digital, confirme com o fabricante uma referência que declare essa interface.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique a alimentação, a ligação dos dois fios, a distância do objeto e a compatibilidade da carga com os limites do datasheet. Confira também se o circuito requer a lógica normalmente fechada.

A carga continua apresentando corrente quando o sensor está desligado; isso indica defeito?

Não necessariamente: a ficha especifica corrente residual máxima dependente da tensão. Meça a corrente e compare-a com os valores do datasheet antes de concluir que o sensor falhou.

Devo comprar este sensor ou procurar uma versão com três fios?

Escolha o IG0093 se o circuito aceitar conexão de dois fios e saída normalmente fechada. Se a instalação exigir três fios ou outra lógica de saída, selecione uma versão cuja ficha declare esses requisitos.

Quando devo escolher outro modelo em vez do IG0093?

Considere outra referência se a aplicação exigir alcance superior a 5 mm, saída normalmente aberta, frequência acima dos limites especificados ou protocolo de comunicação. Compare também tensão, corrente e conexão com os requisitos do circuito.

Como faço a ligação elétrica do sensor?

O cabo tem dois condutores identificados como BN (marrom) e BU (azul), com seção de 0,5 mm². Desenergize o circuito e consulte o datasheet para confirmar a ligação conforme a alimentação e a carga.

O que fazer depois de um curto-circuito na instalação?

A ficha orienta testar as funções operacionais do aparelho depois de um curto-circuito. Verifique também a causa da falha e a proteção do circuito antes de voltar a operar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor usado para detectar objetos por princípio indutivo; a ficha identifica o IG0093 como sensor indutivo.

Montagem embutida

Modo de montagem especificado para o sensor; deve ser considerado no alojamento e na instalação.

Distância real de comutação (Sr)

Valor de referência da distância de comutação declarado pelo fabricante, com tolerância especificada.

Histerese

Diferença de comutação expressa como percentual de Sr, conforme a faixa informada na ficha.

IP 67

Grau de proteção declarado para o invólucro; a instalação deve observar as condições do fabricante.
