Sensor Indutivo IFM IG0087 M18

Pré-visualizar: IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

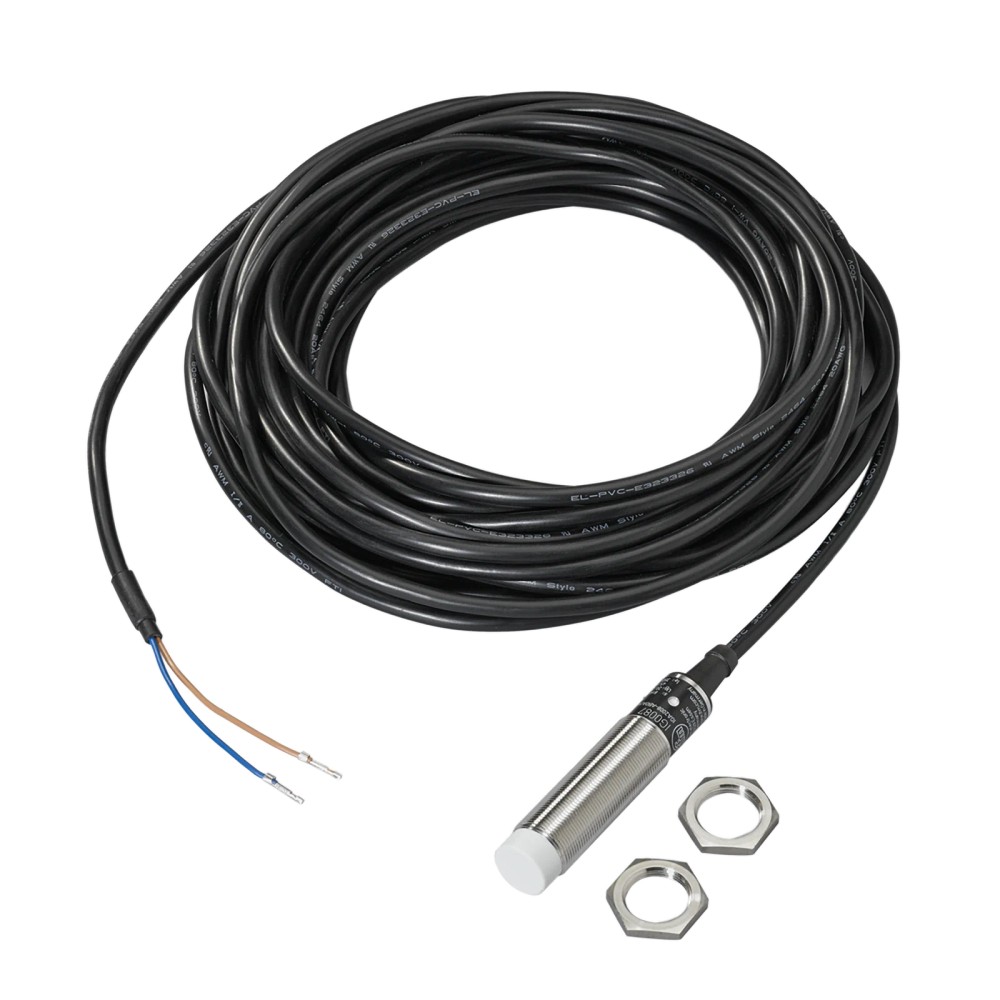

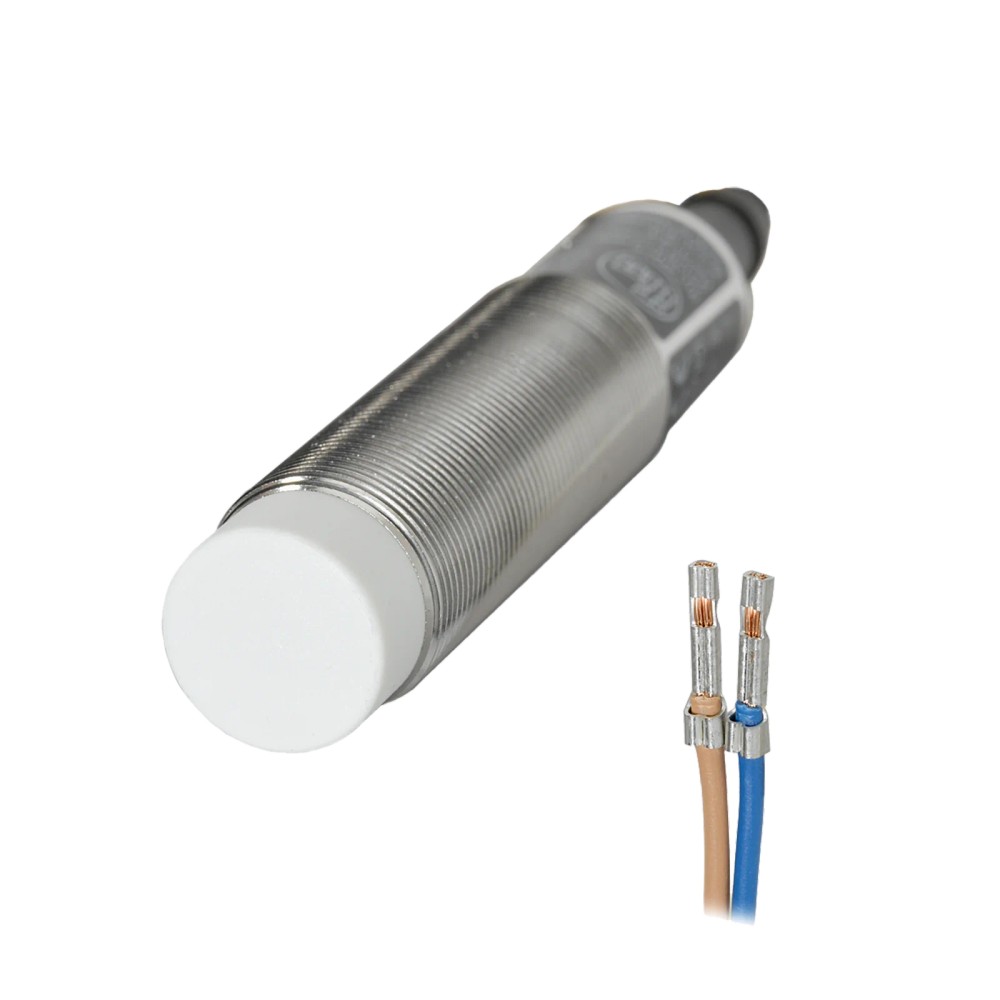

IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

Imagem meramente ilustrativa

R$ 1.317,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0087
EAN: 4021179103602
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

8 mm

Conexão

Cabo PVC 10 m

Função de Saída

Normalmente Aberto (NA)

Tensão

AC/DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

O sensor indutivo IG0087 é um dispositivo projetado para a detecção confiável de objetos metálicos sem contato físico. Com invólucro M18 e alcance de 8 mm, opera em tensões AC/DC, sendo ideal para automação industrial robusta. Possui conexão por cabo de 10 metros e grau de proteção IP67, garantindo durabilidade em ambientes desafiadores.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Tensão de Operação	20...250 V AC/DC
Alcance	8 mm
Invólucro	M18 x 1
Comprimento	80 mm
Grau de Proteção	IP67
Conexão	Cabo 10 m PVC
Saída	Normalmente Aberto

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de esteiras transportadoras
Posicionamento de peças metálicas em linhas de montagem
Contagem de peças em ambientes com poeira ou umidade (IP67)
Aplicações que exigem versatilidade de tensão (AC/DC)

⚠ Considere outro se precisa de:

Instalação embutida em metal (requer montagem não embutida)
Ambientes com temperaturas acima de 80 °C ou abaixo de -25 °C
Detecção de materiais não condutores (plásticos, vidros, líquidos)
Ambientes com risco de perfuração do cabo de 10 metros

APLICAÇÕES E USO

Detecção de presença de peças em linhas de montagem automotiva
Monitoramento de fim de curso em cilindros e mecanismos hidráulicos
Contagem de objetos metálicos em esteiras transportadoras
Posicionamento de ferramentas em máquinas operatrizes (CNC)

COMO ESCOLHER

Antes de comprar o IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA, verifique estes pontos:

Quando escolher o IG0087

Ideal para aplicações onde é necessária uma solução robusta, versátil (AC/DC) e um alcance maior (8mm) com cabo fixo longo para instalações de longo alcance sem conectores extras.

Quando buscar outra opção

Se a aplicação exigir instalação embutida em metal, detecção de não-metais, ou necessidade de trocas frequentes via conectores M12 (em vez de cabo fixo).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Faixa de tensão suportada para operação.
Função de saída	Normalmente aberto	Estado elétrico do contato na ausência de alvo.
Frequência de comutação AC	25 Hz	Limite de ciclos por segundo em rede alternada.
Frequência de comutação DC	50 Hz	Limite de ciclos por segundo em rede contínua.

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de atuação do sensor.
Distância de trabalho	0...6,5 mm	Faixa segura para comutação confiável.
Tipo de montagem	Não embutido	Requisito de espaço livre ao redor da face sensora.

Dados mecânicos
Invólucro	M18 x 1	Dimensão da rosca externa.
Comprimento	80 mm	Comprimento total da carcaça.
Grau de proteção	IP 67	Resistência a penetração de poeira e água.

Condições ambientais e conexão
Temperatura ambiente	-25...80 °C	Limite operacional do dispositivo.
Conexão elétrica	Cabo PVC 10 m	Interface de conexão inclusa.

COMPATIBILIDADE

Comunicação

• I/O Digital (2 fios)

Conexões

Elétrica Cabo PVC, 10 m, 2 x 0,5 mm²

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	A tecnologia indutiva é otimizada para materiais ferrosos e metálicos.
Ambientes com água ou poeira	✓	O grau de proteção IP67 permite operar em condições úmidas e com presença de partículas.
Instalação embutida em metal	✗	O sensor é classificado como não embutido; o metal circundante acionará o sensor indevidamente.
Detecção de líquidos ou materiais não condutores	✗	Este sensor não reage a materiais não metálicos.

INSTALAÇÃO

Como instalar o IG0087 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

Limpe a superfície de montagem para garantir a fixação.
Insira o sensor no suporte de montagem M18.
Rosqueie as porcas de fixação inclusas para prender o sensor.
Posicione a face sensora respeitando o limite de detecção de 8 mm.
Passe o cabo de 10 m de forma segura, evitando arestas cortantes.
Conecte os fios do cabo conforme o diagrama elétrico do manual.

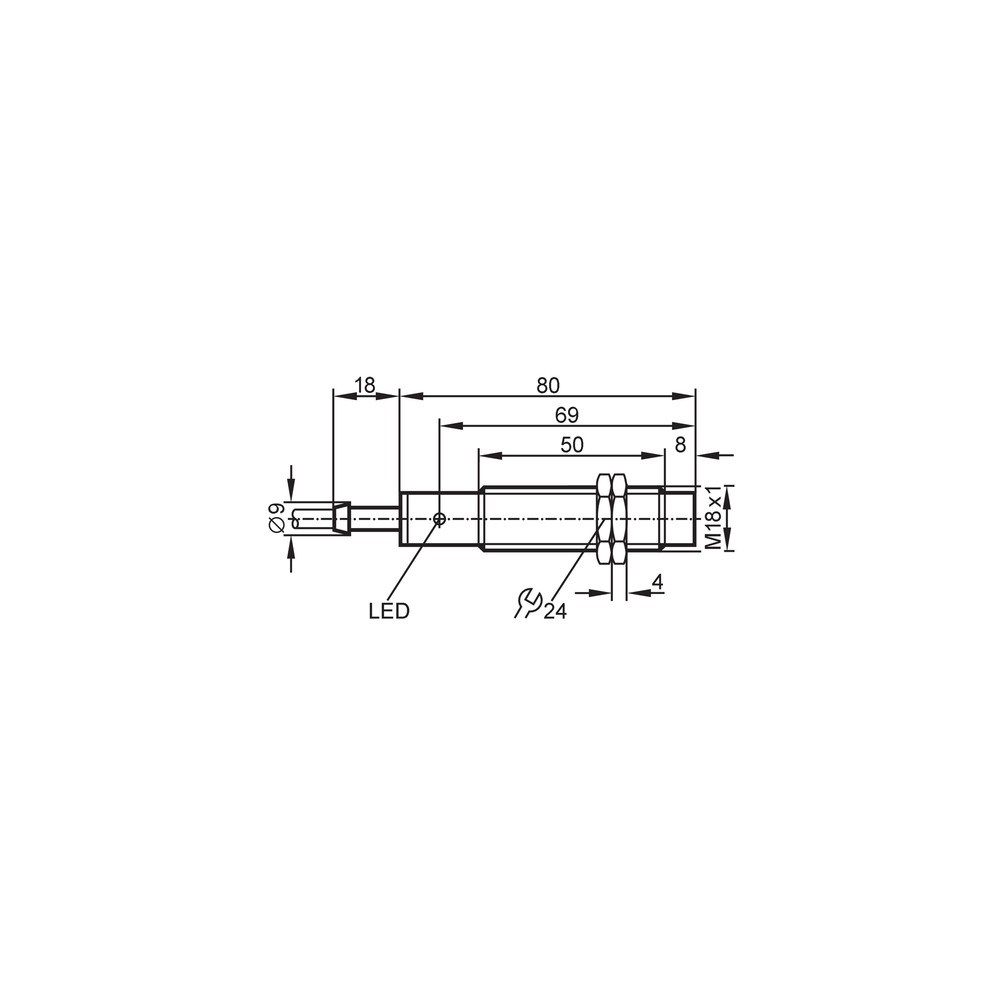

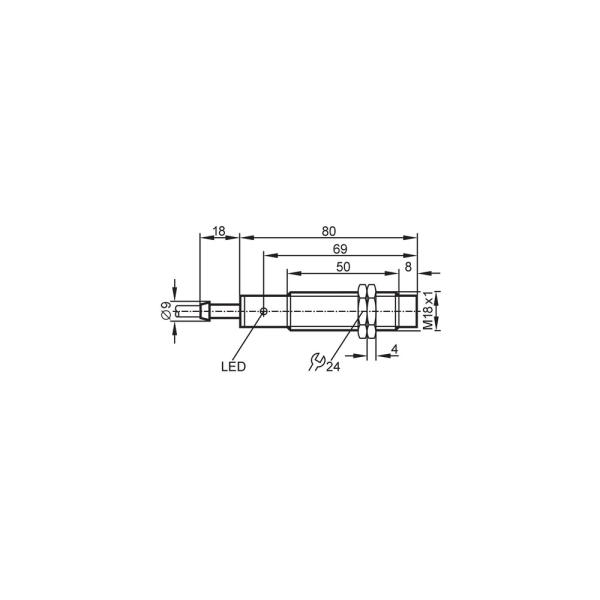

Desenho Dimensional

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na presença do alvo.	Objeto fora da distância de trabalho ou desalinhado.	Verifique se a distância entre o sensor e o objeto está dentro de 0-6,5mm.
Sensor inoperante (sem LED aceso).	Falha na conexão ou rompimento interno do cabo.	Teste a continuidade do cabo de 10 metros e verifique a alimentação.
Sensor sempre ligado ou comutação errática.	Montagem embutida em metal causando ativação falsa.	Certifique-se de que a área ao redor da face sensora esteja livre (não embutido).
Falha intermitente ou superaquecimento.	Sobrecarga na corrente de saída (acima de 250mA AC ou 100mA DC).	Meça a corrente de consumo da carga conectada ao sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IG0087 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IG0087 e qual sua finalidade?

O IG0087 é um sensor indutivo de proximidade com invólucro roscado M18, destinado à detecção sem contato de objetos metálicos em ambientes industriais.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para a montagem em estruturas ou suportes mecânicos.

Este sensor detecta objetos não metálicos como plásticos ou madeira?

Não, este sensor foi projetado especificamente para detectar materiais condutores (metais). Para plásticos, madeira ou líquidos, são necessárias tecnologias como sensores capacitivos ou fotoelétricos.

Posso instalar este sensor de forma embutida no metal?

Não, o modelo IG0087 é classificado como não embutido. A instalação embutida pode causar detecções falsas devido à interferência do metal circundante.

O que fazer se o sensor parar de comutar?

O sintoma é a falha na comutação ou ausência de sinal. A causa provável é o desgaste do cabo ou desalinhamento mecânico, devendo-se verificar a continuidade do cabo de 10m e a distância alvo.

Por que o sensor pode apresentar superaquecimento ou falha constante?

Geralmente indica curto-circuito ou sobrecarga na saída ou alimentação. Verifique se a corrente de carga está dentro do limite de 250mA (AC) ou 100mA (DC) especificado.

Qual a diferença entre este sensor de 2 fios e modelos de 3 fios?

O IG0087 utiliza uma saída de 2 fios com tecnologia AC/DC, sendo mais robusto para circuitos simples, enquanto sensores de 3 ou 4 fios (PNP/NPN) permitem diagnósticos avançados e controle de carga em sistemas dedicados.

Devo escolher o IG0087 ou um sensor de tecnologia diferente?

A escolha depende da tensão do seu circuito. O IG0087 é versátil por ser AC/DC, mas se você precisa de uma comutação mais rápida ou interface com CLP de entrada transistorizada, um sensor de 3 fios pode ser mais adequado.

Quais cuidados tomar na instalação do cabo?

Garanta que o sensor esteja fixado firmemente com as porcas inclusas e que o cabo de 10m não esteja em contato com superfícies cortantes ou fontes de calor excessivo acima de 80°C.

Qual a procedência deste componente?

A IFM Electronic fabrica este sensor, e a venda é realizada pela IFM ELECTRONIC LTDA, garantindo que o faturamento e a procedência sejam diretos do fabricante.

GLOSSÁRIO TÉCNICO

Não embutido

Característica construtiva onde a face sensora deve permanecer livre de metal ao redor para evitar acionamentos falsos (Ref.: Tipo de montagem).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento do alvo (Ref.: Histerese 1...15 % de Sr).

Indutivo

Princípio de detecção que utiliza campos magnéticos de alta frequência para detectar objetos condutores sem contato físico (Ref.: Tipo de produto).

NA (Normalmente Aberto)

Estado do contato de saída que permanece aberto quando nenhum objeto está presente e fecha na detecção (Ref.: Função de saída).
