Sensor Indutivo IFM IG0054 M18

Pré-visualizar: IG0054 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 6m, NA

IG0054 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 6m, NA

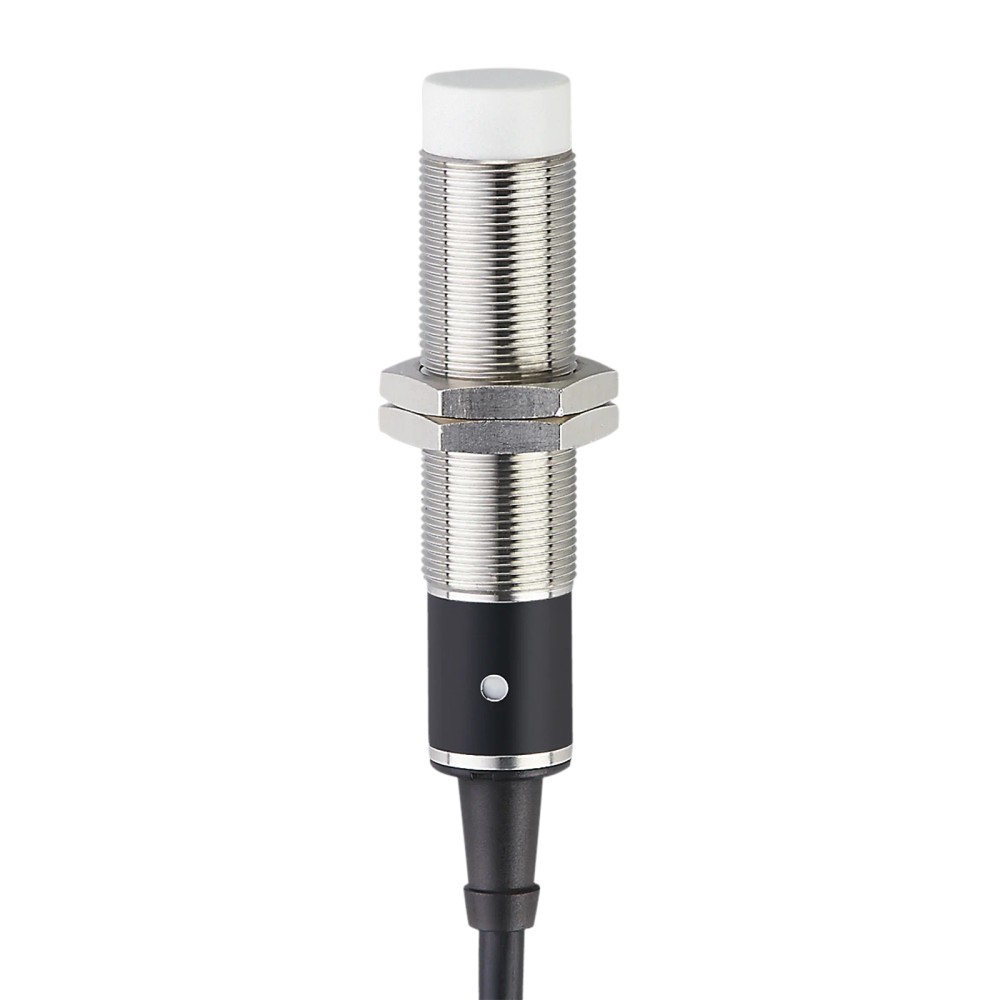

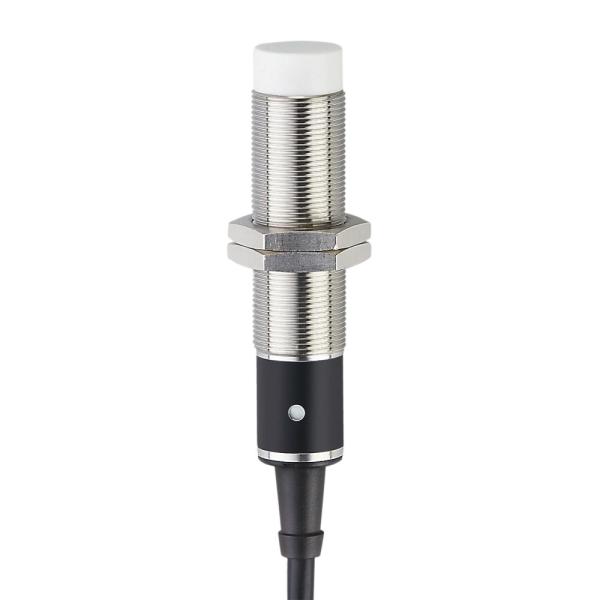

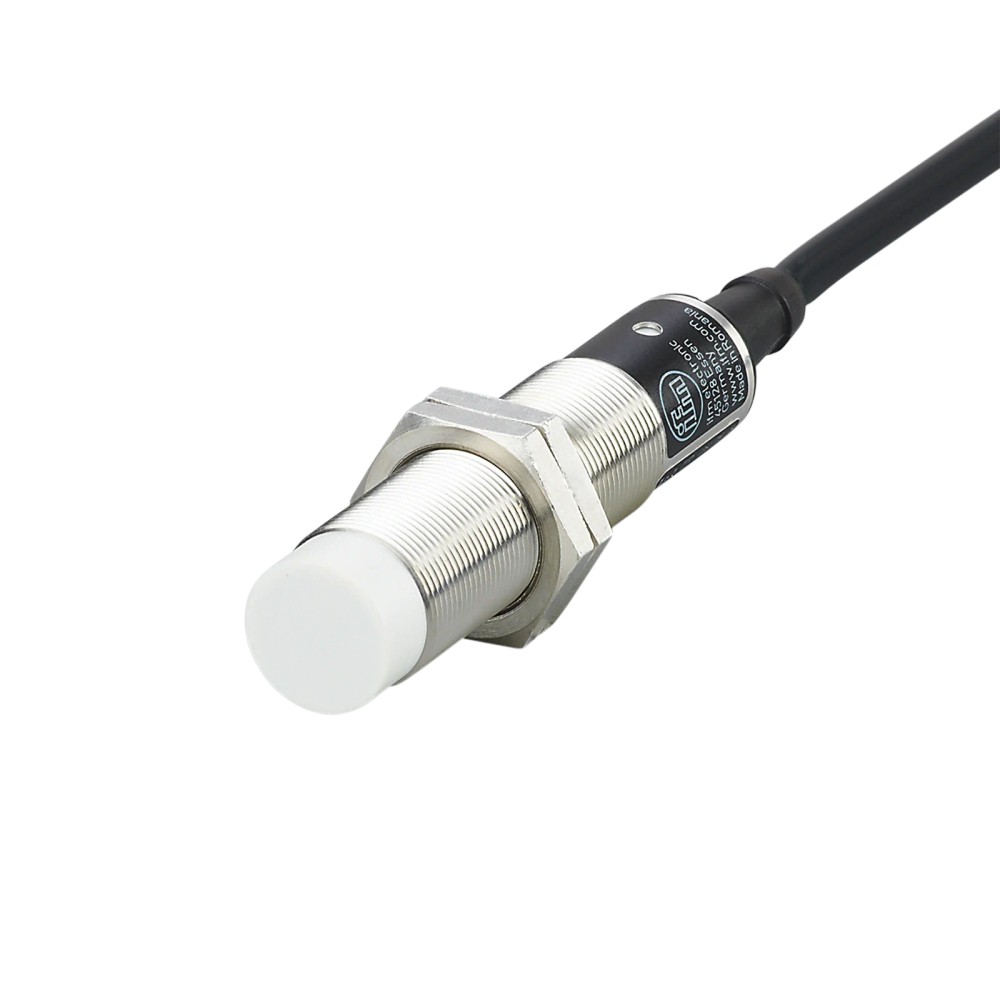

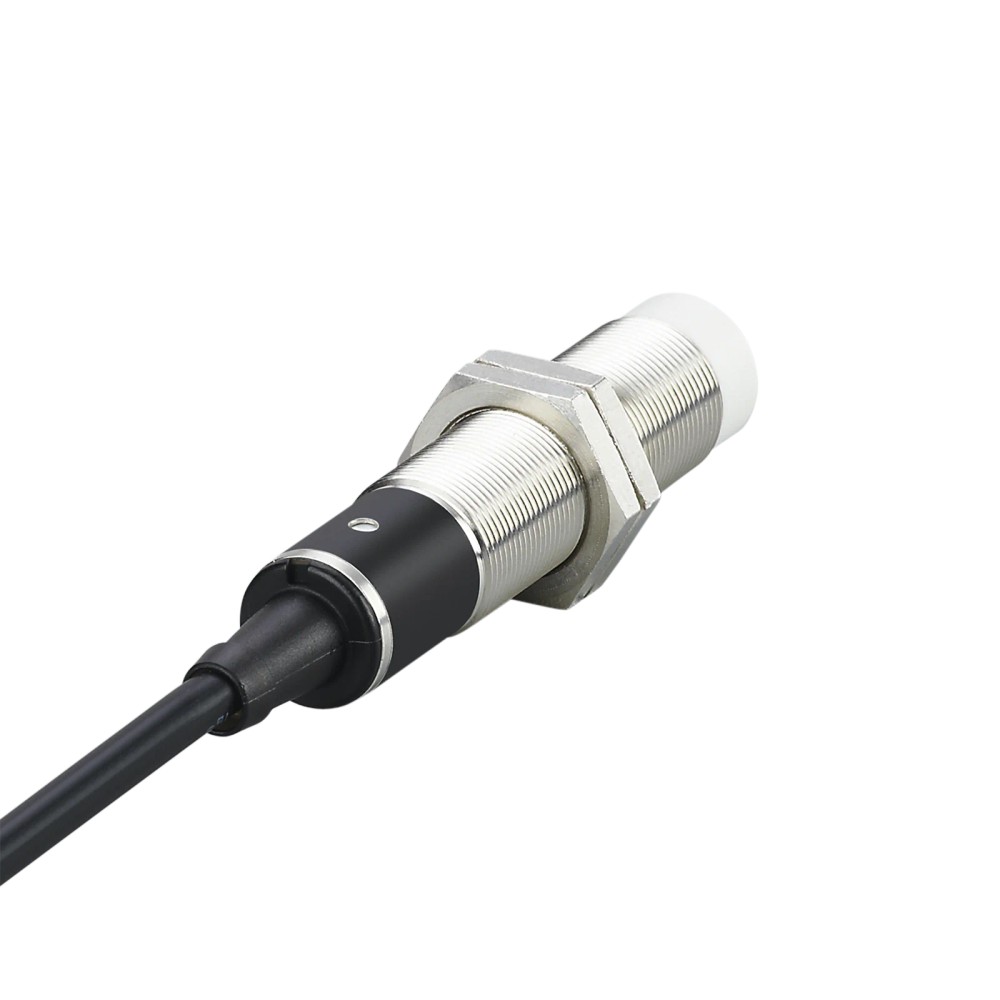

Imagem meramente ilustrativa

R$ 1.231,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0054
EAN: 4021179103275
NCM do produto: 85365090

Destaques do Produto Diâmetro M18...mais

Fechar menu

Saiba mais sobre: "IG0054 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 6m, NA"

Destaques do Produto

Diâmetro

M18

Alcance

8 mm

Conexão

Cabo 6m

Saída

NA (Normalmente Aberto)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0054 M18, 8mm, Cabo 6m, NA

Este sensor indutivo IG0054 é um componente de automação robusto para detecção de objetos metálicos sem contato físico. Possui rosca M18, alcance de 8 mm e opera com tensão AC/DC de 2 fios. É indicado para ambientes industriais exigentes devido ao seu invólucro de latão e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código	IG0054
Dimensão	M18 x 1
Alcance	8 mm
Tensão	AC/DC
Saída	NA
Conexão	6m PVC
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de transporte.
Monitoramento de fim de curso em cilindros pneumáticos.
Contagem de objetos metálicos em esteiras industriais.
Aplicações com tensão de alimentação variável entre 20 e 250V AC/DC.

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos (plástico, madeira, vidro).
Aplicações que exigem comunicação serial ou IO-Link.
Instalação em locais onde a temperatura ambiente excede 80 °C.
Ambientes com submersão contínua acima da classificação IP 67.

APLICAÇÕES E USO

Monitoramento de esteiras transportadoras metálicas.
Detecção de presença de peças em máquinas operatrizes.
Posicionamento de dispositivos pneumáticos e mecânicos.
Ambientes industriais com temperatura entre -25 °C e 80 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0054 M18, 8mm, Cabo 6m, NA, verifique estes pontos:

Quando escolher este sensor

Ideal para automação de propósito geral onde é necessária uma detecção de presença de metal robusta e versátil com alimentação AC ou DC.

Quando buscar alternativas

Busque outro modelo se a aplicação exigir detecção de materiais não metálicos, comunicação IO-Link, ou se houver necessidade de proteção contra curto-circuito na saída.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Alcance
Tipo de Sensor	Indutivo	Princípio de detecção eletromagnética.
Alcance de detecção	8 mm	Distância nominal de detecção (não embutido).

Dados Elétricos
Tensão de operação	20...250 AC/DC	Faixa de tensão suportada.
Frequência de comutação	25 Hz AC / 50 Hz DC	Limite de velocidade de operação.
Função de saída	Normalmente aberto	Configuração do contato elétrico.

Características Mecânicas e Ambientais
Forma construtiva	M18 x 1	Dimensões da rosca de montagem.
Grau de proteção	IP 67	Resistência ambiental contra poeira e água.
Temperatura ambiente	-25...80 °C	Faixa de operação térmica permitida.
Material do invólucro	Latão revestido com bronze branco	Material de alta resistência mecânica.

COMPATIBILIDADE

Comunicação

• N/A (Saída Digital 2 fios)

Conexões

Elétrica Cabo de 6 metros, PVC

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de poeira metálica	✓	Sensores indutivos são imunes a contaminação por partículas na face ativa.
Rede industrial exigindo IO-Link	✗	O sensor possui saída digital simples sem protocolo de comunicação.
Detecção de placas plásticas	✗	O princípio de operação requer materiais condutores elétricos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0054 M18, 8mm, Cabo 6m, NA

Verifique se o local de montagem está livre de interferências metálicas diretas (montagem não embutida).
Rosqueie as porcas de fixação no corpo do sensor.
Insira o sensor no suporte de montagem e ajuste a distância em relação ao alvo (ideal abaixo de 6,5mm).
Aperte as porcas de fixação sem exceder o torque para não danificar o corpo de latão.
Conecte os fios de alimentação (BN e BU) à rede conforme o esquema elétrico.
Verifique o LED amarelo de indicação ao posicionar um metal em frente à face ativa.

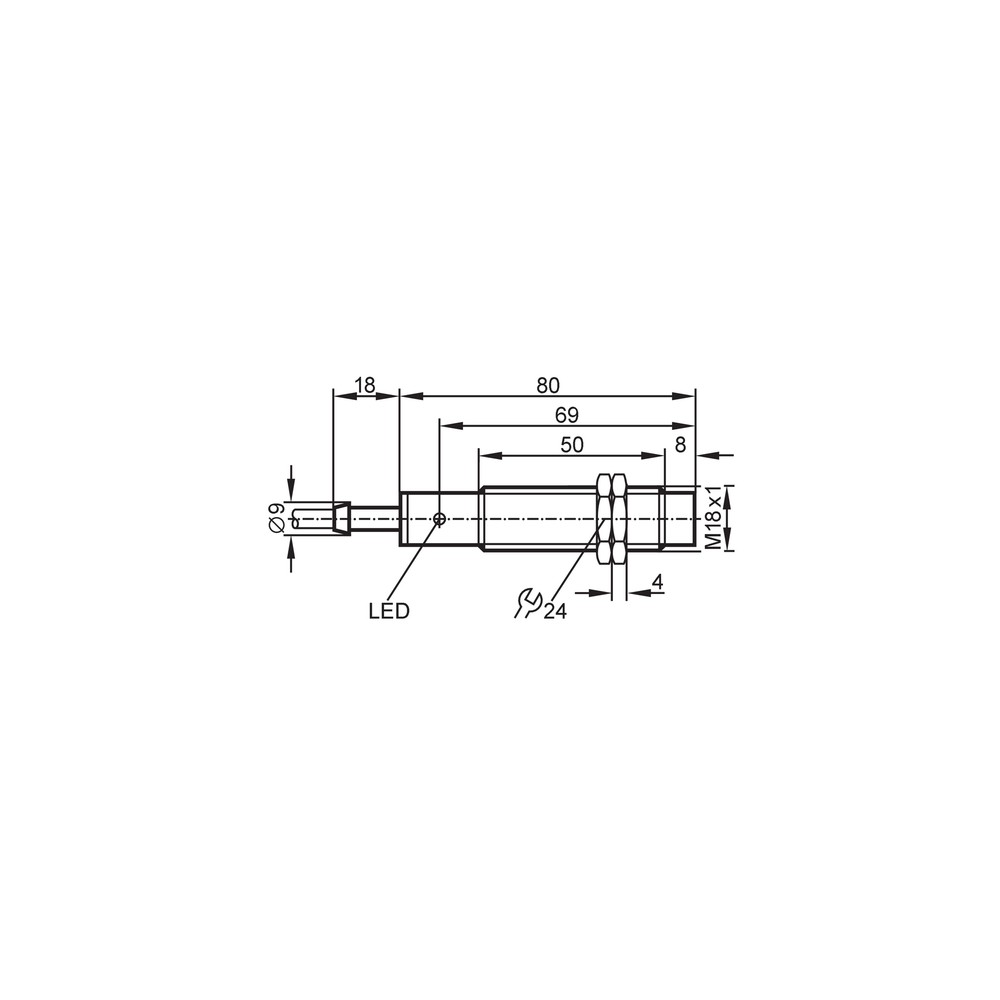

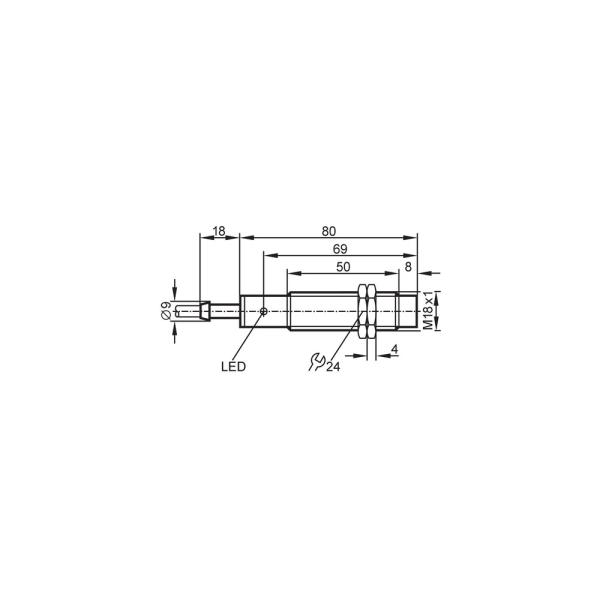

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou não há sinal na saída.	Tensão de alimentação fora da faixa (20-250V) ou cabo rompido.	Medir a tensão nos fios BN/BU e verificar continuidade do cabo.
Sinal de saída ativado sem a presença do objeto alvo.	Aproximação de materiais metálicos na zona de detecção lateral.	Remover metais circundantes ou utilizar montagem blindada (se aplicável).
Sensor não desliga (mantém saída ativa).	Acúmulo de cavacos metálicos na face sensora.	Limpar a face ativa do sensor com pano seco.
Sensor não comuta ou apresenta queda de tensão excessiva.	Sobrecorrente na carga conectada.	Verificar se a carga está dentro dos limites de 250mA (AC) / 100mA (DC).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - IG0054 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IG0054 e para qual finalidade ele é utilizado?

O sensor indutivo IG0054 é um dispositivo de proximidade utilizado para detectar a presença de objetos metálicos sem contato físico, operando em aplicações de automação industrial.

O que vem incluído na embalagem do produto?

O produto acompanha duas porcas de fixação metálicas para montagem no invólucro roscado M18, além do cabo de 6 metros integrado.

Este sensor detecta objetos plásticos ou não metálicos?

Não, este sensor é indutivo e foi projetado exclusivamente para detectar materiais metálicos ferrosos e não ferrosos; ele não detecta plásticos, líquidos ou madeira.

O sensor IG0054 é compatível com o protocolo IO-Link?

Não, este modelo possui saída digital simples de 2 fios (NA). Ele não suporta comunicação IO-Link ou protocolos de rede industrial.

O LED do sensor não acende ao detectar um objeto, o que devo verificar?

Se o LED amarelo não acender na presença de metal, verifique primeiro a integridade do cabo de 6 metros e se a tensão de alimentação (20-250V AC/DC) está presente nos fios BN/BU.

Como diagnosticar falhas intermitentes de comutação?

Sintomas de comutação intermitente podem indicar desgaste do cabo ou vibração excessiva no suporte. Verifique se o torque de montagem nas porcas M18 está adequado e se não há rompimento interno no cabo PVC.

Qual a diferença deste sensor para modelos com proteção contra curto-circuito?

O modelo IG0054 é do tipo 2 fios AC/DC, sendo mais simples e robusto para aplicações de substituição direta em circuitos de corrente alternada ou contínua sem proteção contra curto-circuito.

Por que escolher um sensor indutivo em vez de um óptico?

Este sensor indutivo é superior a sensores fotoelétricos em ambientes com poeira ou névoa de óleo, onde a lente óptica seria obstruída, pois o método indutivo é imune a sujeira superficial.

Quais cuidados tomar ao instalar o sensor?

A instalação deve ser feita mantendo o sensor perpendicular ao objeto metálico. Evite o torque excessivo nas porcas de latão revestidas para não danificar a rosca M18x1.

Como é garantida a procedência deste produto?

Sim, as compras são realizadas diretamente com a IFM ELECTRONIC LTDA, garantindo o faturamento oficial pela fabricante e suporte técnico especializado.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Sensor que gera um campo eletromagnético para detectar objetos condutores metálicos sem contato físico (Ref.: Princípio indutivo).

Histerese

Diferença entre o ponto de comutação de ativação e desativação, aqui especificada em 1-15% do Sr (Ref.: Precisão de comutação).

Montagem não embutida

Tipo de montagem onde a face ativa do sensor deve ficar livre de materiais metálicos circundantes para evitar detecção falsa (Ref.: Método de instalação).

IP 67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (Ref.: Grau de proteção).

Saída NA (Normalmente Aberto)

Configuração onde o contato do sensor permanece aberto e fecha o circuito elétrico apenas na presença do objeto detectado (Ref.: Função de saída).
