Sensor Indutivo IFM IG0037 M18

Pré-visualizar: IG0037 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

IG0037 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA

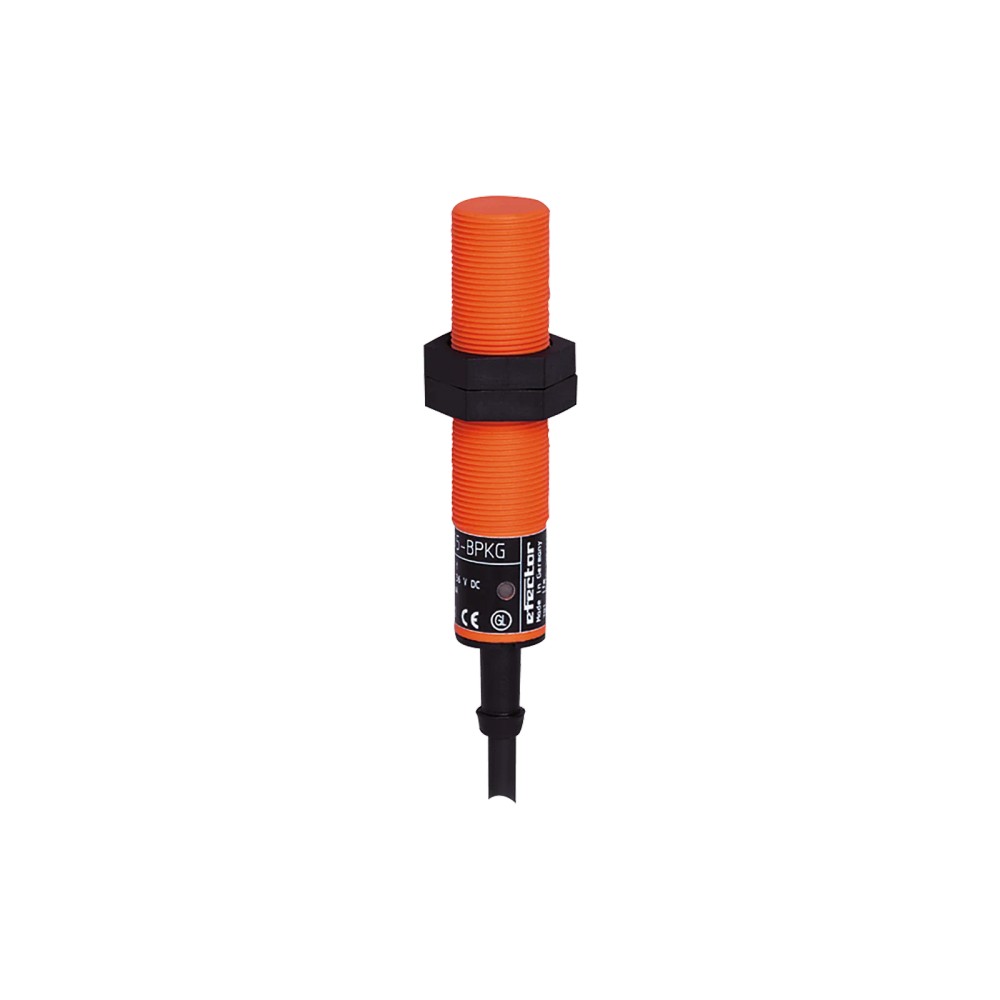

Imagem meramente ilustrativa

R$ 1.322,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0037
EAN: 4021179103107
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG0037 IFM - Sensor Indutivo IFM Detecção de objetos M18, 8mm, Cabo 10m, NA"

Destaques do Produto

Alcance nominal

8 mm

Montagem

Não embutida

Saída

Normalmente aberta, 2 fios

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 10 m

Formato

M18 x 1; comprimento de 80 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0037, M18 x 1, alcance de detecção de 8 mm, cabo PVC de 10 m, saída normalmente aberta

O IFM IG0037 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui corpo roscado M18 x 1, alcance nominal de detecção de 8 mm e saída normalmente aberta. A conexão é feita por cabo PVC de 10 m, com alimentação AC/DC dentro da faixa especificada pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG0037
Rosca e dimensões	M18 x 1; comprimento de 80 mm
Alcance de detecção	8 mm; não embutido
Função de saída	Normalmente aberto
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 10 m; 2 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em máquinas e sistemas de automação, quando o alcance nominal de 8 mm e a saída normalmente aberta forem adequados à aplicação.
Instalações que aceitem corpo roscado M18 x 1, montagem não embutida e conexão por cabo de 10 m.
Aplicações cuja alimentação, frequência de comutação e temperatura ambiente estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado como não embutido.
Aplicações que exijam alcance nominal superior a 8 mm ou frequência acima de 25 Hz em AC ou 50 Hz em DC.
Aplicações cuja carga exija proteção contra curto-circuito, sobrecarga ou inversão de polaridade, recursos indicados como não disponíveis na ficha.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos em aplicações de automação, respeitando montagem não embutida e as condições elétricas e ambientais especificadas.
Possibilidade de aplicação: monitoramento de presença ou posição de alvos metálicos em máquinas. A adequação depende do material do alvo, do fator de correção, da distância de instalação e dos requisitos do circuito; validar esses parâmetros no datasheet.
Limite operacional: a frequência de comutação indicada é 25 Hz em AC e 50 Hz em DC; aplicações acima desses valores não estão especificadas para este modelo.
Limite ambiental: operar dentro da faixa de -25...80 °C e observar as condições de instalação necessárias para manter o grau de proteção IP 67.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0037, M18 x 1, alcance de detecção de 8 mm, cabo PVC de 10 m, saída normalmente aberta, verifique estes pontos:

Escolha o IG0037 quando

A aplicação requer detecção indutiva, corpo M18 x 1 não embutido, alcance nominal de 8 mm, saída normalmente aberta de 2 fios e conexão por cabo PVC de 10 m.

Avalie outro modelo quando

A instalação exigir montagem embutida, saída diferente, conexão distinta, alcance acima de 8 mm, frequência de comutação superior aos valores especificados ou proteções elétricas que este modelo não possui. Confirme os requisitos da carga e do circuito no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Código do artigo	IG0037	Identificação do modelo.
Função de saída	Normalmente aberto	Estado funcional da saída de comutação.
Alcance de detecção	8 mm	Valor nominal indicado na ficha.
Tipo de montagem	Não embutido	Condição de instalação especificada.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada pelo fabricante.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada pelo fabricante.
Proteção contra sobrecarga	Não	A ficha não indica proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha não indica proteção contra curto-circuito.
Proteção contra inversão de polaridade	Não	A ficha não indica proteção contra inversão de polaridade.

Saída e comutação
Número de fios	2	Configuração elétrica informada.
Corrente de saída mínima	5 mA	Limite mínimo indicado para a saída.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão de operação.
Frequência de comutação AC	25 Hz	Limite especificado para operação em AC.
Frequência de comutação DC	50 Hz	Limite especificado para operação em DC.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo indicado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo indicado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Valores contínuos indicados para saída AC; observe a condição de temperatura informada.
Corrente máxima constante da saída DC	100 mA	Valor contínuo indicado para saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Pico limitado à duração e à frequência especificadas.

Distâncias e desvios
Distância de trabalho	0...6,5 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância informados.
Histerese	1...15 % de Sr	Histerese expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores indicados por material; influenciam a distância de detecção em relação à referência.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado para o produto; consulte o fabricante para condições de ensaio e instalação.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética indicadas na ficha.

Dados mecânicos e conexão
Dimensões	M18 x 1 / comprimento = 80 mm	Formato roscado e comprimento total informados.
Material do invólucro	PBT	Material indicado para o invólucro.
Conexão elétrica	Cabo PVC de 10 m; 2 x 0,5 mm²	Tipo, comprimento e seção dos condutores especificados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores conforme ficha.
Peso	449,8 g	Peso informado nos dados do produto.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Elementos de operação
Indicador de status	1 LED amarelo para status de chaveamento	Indicação visual do estado de comutação.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto é um sensor com saída de comutação.

Conexões

Elétrica Cabo PVC de 10 m, 2 fios de 0,5 mm²; fios BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Verifique os requisitos da carga e do circuito no datasheet; não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

Processo Corpo roscado M18 x 1; montagem não embutida. Não é especificada uma conexão de processo separada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito compatível com sensor indutivo de 2 fios, saída normalmente aberta e alimentação dentro da faixa especificada	✓	As características elétricas e a função de saída correspondem à aplicação, desde que os requisitos da carga também sejam respeitados.
Instalação que exige montagem embutida	✗	O IG0037 é especificado para montagem não embutida.
Aplicação que exige proteção contra curto-circuito, sobrecarga ou inversão de polaridade no sensor	✗	A ficha informa que essas proteções não estão disponíveis.
Instalação com rosca M18 x 1 e espaço para comprimento de 80 mm	✓	As dimensões e o formato roscado correspondem à especificação mecânica; a montagem deve respeitar a condição não embutida.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0037, M18 x 1, alcance de detecção de 8 mm, cabo PVC de 10 m, saída normalmente aberta

Confirme que a aplicação requer montagem não embutida e que há espaço para o corpo M18 x 1 de 80 mm.
Verifique a compatibilidade elétrica da fonte e da carga com a faixa de 20...250 V AC/DC e com os limites de corrente indicados no datasheet.
Instale o sensor utilizando a rosca M18 x 1 e as duas porcas de fixação incluídas; evite exceder os limites mecânicos definidos pelo fabricante.
Posicione o alvo dentro da distância de trabalho indicada e considere o fator de correção correspondente ao material detectado.
Conecte os dois condutores conforme a identificação do fabricante: BN marrom e BU azul; siga o diagrama elétrico do datasheet e instale a proteção externa especificada.
Energize o circuito e confirme a comutação pelo LED amarelo e pela resposta da carga; verifique a instalação e o cabeamento se o estado não corresponder ao esperado.

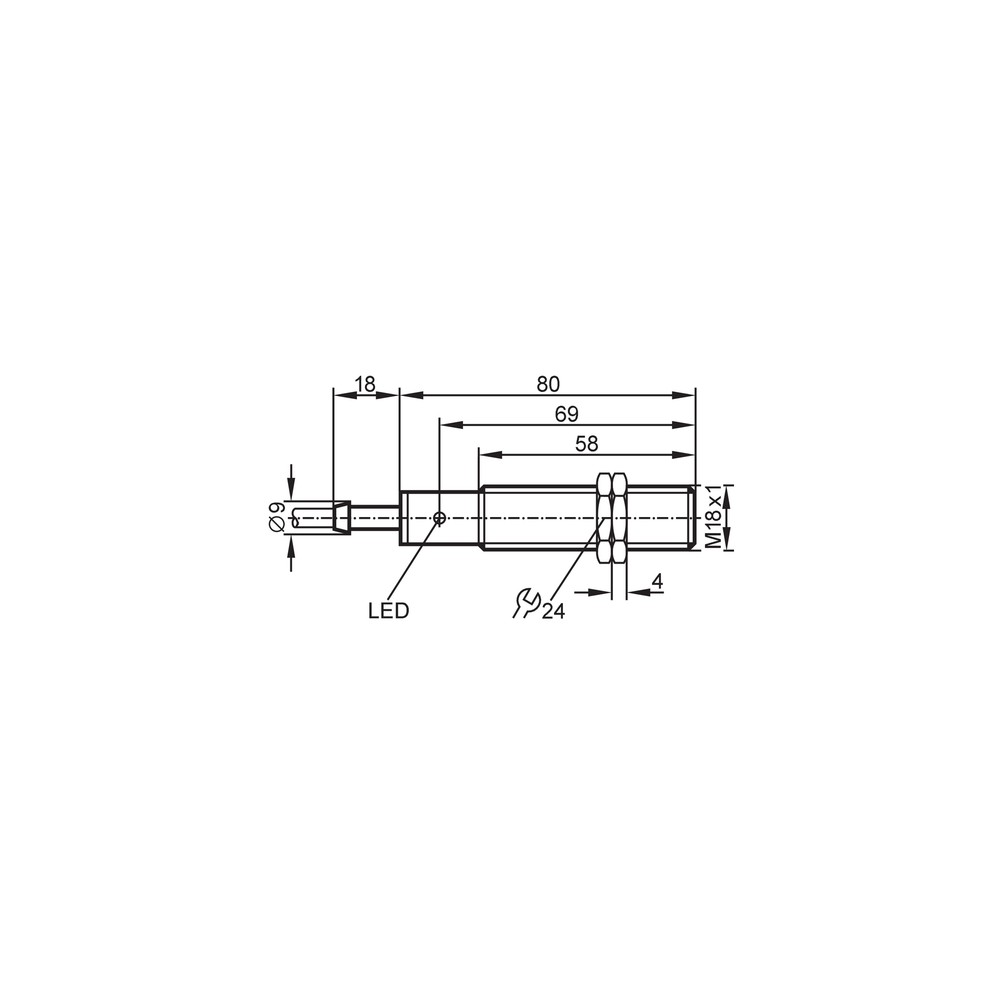

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não comuta quando o alvo se aproxima.	Alimentação ou circuito de carga incompatível, ligação incorreta dos condutores ou alvo fora da distância efetiva de detecção.	Confira a tensão no circuito, a ligação BN/BU, a distância de trabalho e o material do alvo em relação aos fatores de correção indicados no datasheet.
O sensor comuta em distância menor que a esperada.	O material do alvo altera a distância de detecção; os fatores de correção variam conforme o material.	Identifique o material do alvo e compare o fator correspondente com os valores da ficha; verifique também a posição do alvo.
A saída apresenta comportamento instável ou a carga permanece parcialmente energizada.	A corrente residual máxima e a queda de tensão da saída podem influenciar a carga conectada.	Meça a tensão e a corrente no circuito e compare os resultados com os valores de corrente residual e queda de tensão especificados para a tensão de operação.
O sensor ou a carga deixa de operar após uma falha elétrica.	O produto não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade, segundo a ficha.	Desenergize o circuito e verifique ligação, carga e fusível externo especificado; inspecione o sensor antes de substituí-lo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IG0037 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0037 e para que serve?

É um sensor indutivo para detectar objetos em aplicações de automação. Sua saída é normalmente aberta e sua montagem é não embutida.

Que tipo de conexão elétrica e alimentação esse sensor usa?

Usa cabo PVC de 10 m com dois fios e opera com alimentação de 20...250 V AC/DC. Consulte o datasheet para verificar os requisitos da carga.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação como material incluído.

Ele pode ser instalado embutido em uma superfície metálica?

Não é indicado para montagem embutida: a ficha especifica o IG0037 como não embutido.

Serve para uma aplicação que precisa detectar além de 8 mm?

A ficha especifica alcance nominal de 8 mm e distância de trabalho de 0...6,5 mm. Para uma exigência acima desses valores, selecione um modelo cuja faixa seja compatível.

O LED acende, mas a carga não comuta; o que devo verificar?

Verifique a compatibilidade da carga com a saída de 2 fios, a tensão do circuito e a corrente residual indicada para a tensão utilizada. Confirme também as ligações conforme o datasheet.

O sensor não detecta o alvo na distância esperada; pode estar com defeito?

Nem sempre; o material do alvo influencia a distância efetiva, conforme os fatores de correção da ficha. Confira o material e a posição do alvo antes de substituir o sensor.

É melhor comprar este modelo ou um sensor com conector?

O IG0037 é fornecido com cabo PVC de 10 m. Se a instalação exigir outro tipo de conexão, escolha um modelo que declare essa conexão e valide também saída, alimentação e montagem.

Como faço a ligação dos dois fios?

A ficha identifica BN como marrom e BU como azul. Siga o diagrama do datasheet e instale a proteção externa especificada pelo fabricante.

O que considerar antes de trocar o sensor por outro modelo?

Compare montagem não embutida, alcance, saída normalmente aberta, alimentação, frequência de comutação e tipo de conexão. A ficha não informa intercambiabilidade direta com outros modelos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha especifica aplicação como sensor de detecção.

Montagem não embutida

Condição de instalação indicada para o sensor; não corresponde a uma instalação embutida.

Distância real de comutação Sr

Parâmetro da distância real em que ocorre a comutação, especificado com tolerância.

Histerese

Diferença entre os pontos de comutação e descomutação, expressa nesta ficha como percentual de Sr.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos externos, conforme o código indicado pelo fabricante.
