Sensor Indutivo IFM IG0012 M18 8mm NA AC/DC

Pré-visualizar: IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA AC/DC

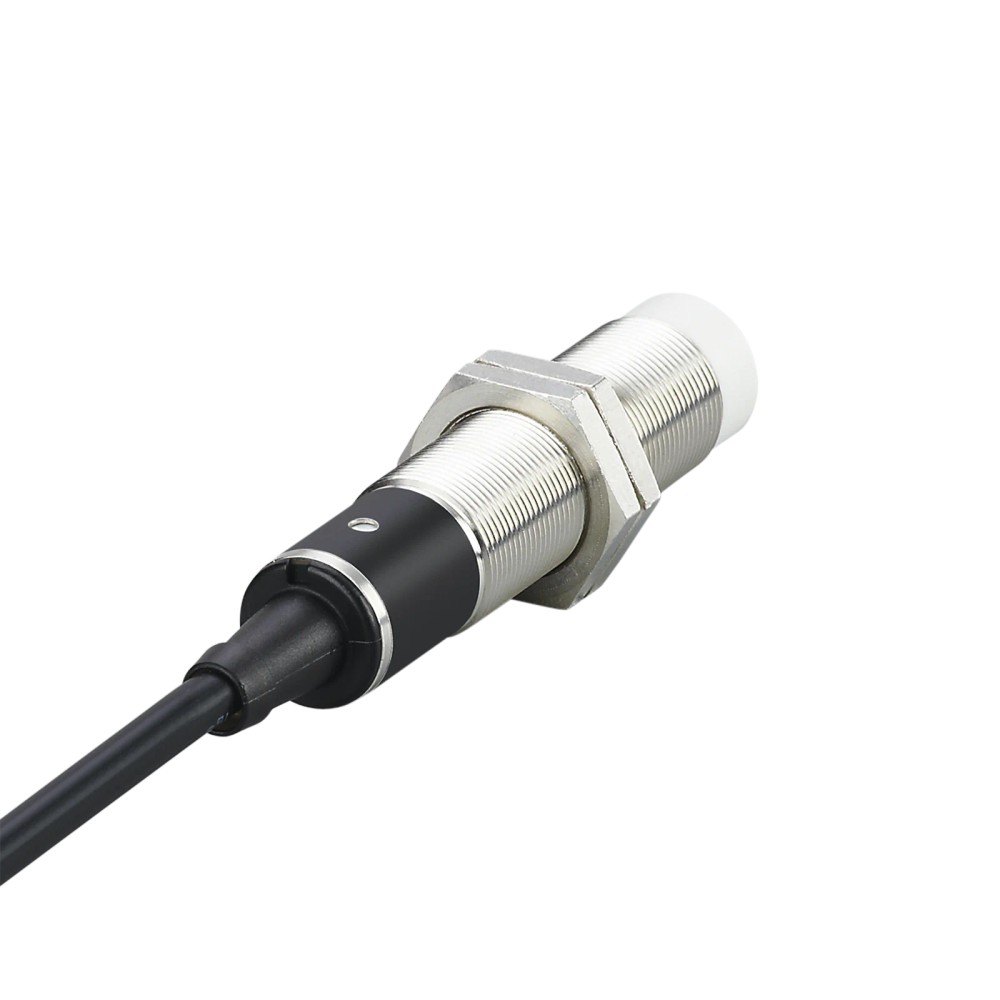

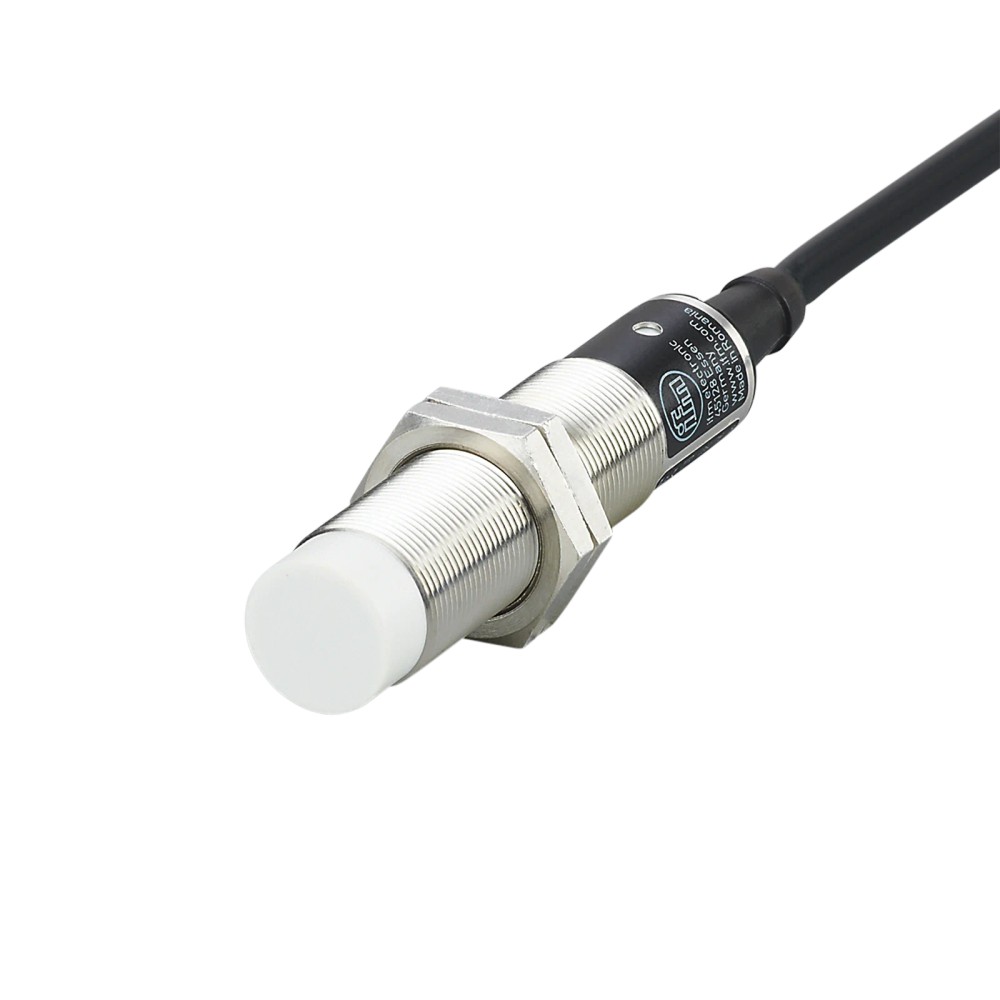

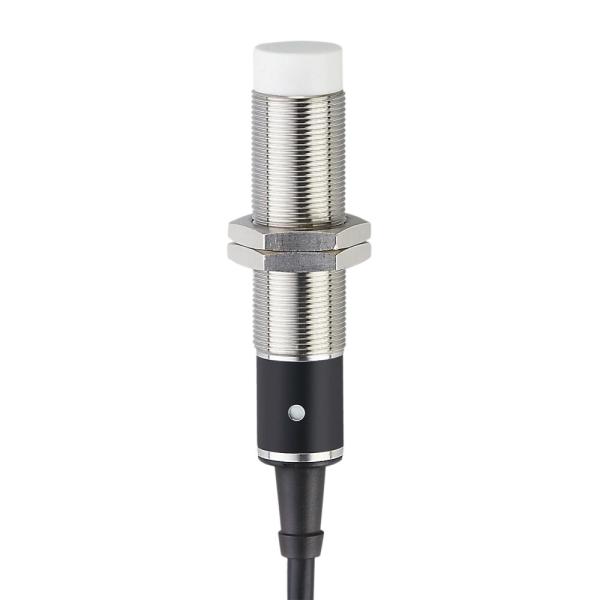

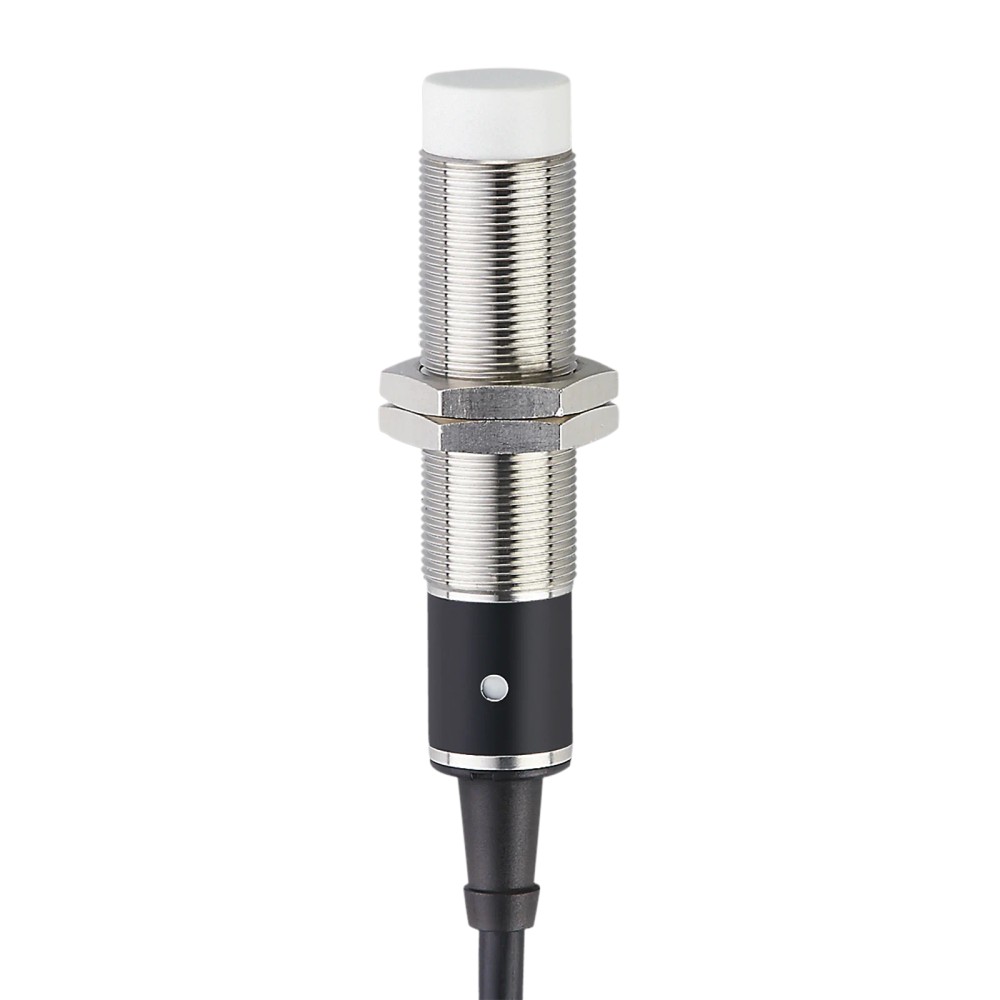

IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA AC/DC

Imagem meramente ilustrativa

R$ 1.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0012
EAN: 4021179102858
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA AC/DC"

Destaques do Produto

Alcance nominal

8 mm

Tipo de montagem

Não embutido

Saída elétrica

Normalmente aberta, 2 fios

Alimentação

20...250 V AC/DC

Conexão elétrica

Cabo PVC de 2 m

Frequência de comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC

O IFM IG0012 é um sensor indutivo para detecção sem contato de objetos metálicos. Possui alcance nominal de 8 mm, saída normalmente aberta e alimentação de 20...250 V AC/DC. Seu corpo roscado M18 x 1 é não embutido, e a conexão é feita por cabo PVC de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IG0012
Montagem	Não embutido
Rosca e comprimento	M18 x 1; 80 mm
Alcance de detecção	8 mm
Saída	Normalmente aberta, 2 fios
Tensão de operação	20...250 V AC/DC
Conexão	Cabo PVC de 2 m
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo não embutido M18 x 1 e alcance nominal de 8 mm.
Circuitos de detecção que atendam à alimentação de 20...250 V AC/DC, à saída normalmente aberta de 2 fios e às correntes de carga compatíveis com os limites da ficha técnica.
Ambientes dentro da faixa de temperatura ambiente especificada e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente fechada, pois a configuração informada para este modelo é normalmente aberta.
Não selecionar quando forem necessários alcance nominal superior a 8 mm, montagem embutida ou conexão diferente do cabo PVC de 2 m, sem validar outra versão.
Não usar sem verificar compatibilidade da carga: o fabricante informa corrente mínima de saída de 5 mA e limites de corrente distintos para AC e DC.

APLICAÇÕES E USO

Aplicação comprovada pela especificação: detecção indutiva de objetos em instalação que use sensor não embutido M18 x 1, respeitando o alcance nominal e a distância de trabalho indicados.
Possibilidade de aplicação: detecção de peças metálicas em máquinas ou equipamentos, desde que a alimentação, a carga, a frequência de comutação e o material do alvo sejam compatíveis com a ficha técnica.
Limitação de projeto: os fatores de correção variam por material; para aço inoxidável, latão, alumínio e cobre, considerar os fatores informados e validar a distância de detecção real na aplicação.
Limitação ambiental: operar dentro da faixa de temperatura especificada e manter a instalação compatível com o grau IP 67; a ficha não detalha condições adicionais de exposição química ou instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC, verifique estes pontos:

Escolha o IG0012

Quando forem necessários detecção indutiva, montagem não embutida, rosca M18 x 1, alcance nominal de 8 mm e saída normalmente aberta de 2 fios, com alimentação de 20...250 V AC/DC.

Avalie outra configuração

Procure outra versão se o projeto exigir saída normalmente fechada, montagem embutida, outro tipo de conexão ou frequência de comutação diferente. Confirme no datasheet os requisitos da carga e a distância de trabalho: a ficha informa 0...6,5 mm para distância de trabalho.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo para detecção indutiva de objetos.
Modelo	IG0012	Identificação do produto IFM.
Part number no anúncio	IG0012	Código informado nos dados primários do anúncio.
Part number no catálogo associado	IGA2008-ABOA	Código encontrado na descrição do catálogo associado; confirmar a identificação pela etiqueta e pelo datasheet do IG0012.
GTIN	4021179102858	Identificador comercial informado para o produto.
Marca	IFM	Fabricante indicado no anúncio.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores indicada na ficha.
Classe de proteção	II	Classe de proteção elétrica informada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção indicada na ficha para o circuito.
Proteção contra sobrecarga	Não	A ficha indica que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha indica que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha indica que não há proteção contra inversão de polaridade.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo informado para a saída de comutação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo informado para a saída de comutação DC.

Saída e comutação
Configuração da saída	Normalmente aberta	Estado de saída indicado para o sensor.
Corrente mínima de saída	5 mA	Carga mínima informada na ficha.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores dependem da tensão e do tipo de alimentação.
Corrente contínua máxima da saída AC	250 mA; 350 mA até 50 °C	Limites informados para saída AC e condição de temperatura indicada.
Corrente contínua máxima da saída DC	100 mA	Limite informado para saída DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Valor de pico condicionado à duração e frequência indicadas.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação indicada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima de comutação indicada para DC.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal publicado para o sensor.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...6,5 mm	Faixa de trabalho especificada na ficha.
Histerese	1...15 % de Sr	Histerese expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para diferentes materiais; o alcance efetivo varia conforme o material.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção informado pelo fabricante; observar as condições de instalação e conexão.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de compatibilidade eletromagnética listadas na ficha.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão roscada do corpo.
Dimensões	M18 x 1 / L = 80 mm	Forma construtiva e comprimento total indicado.
Tipo de montagem	Não embutido	Condição de montagem informada; considerar folgas e instalação conforme datasheet.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o corpo.
Material das porcas de fixação	Latão revestido com bronze branco	Material dos elementos de fixação informados.
Material da face ativa	PBT natural	Material indicado para a face sensora.
Material dos bocais da mangueira de proteção	TPU	Material indicado para os bocais.
Material da janela dos LEDs	PBT natural	Material indicado para a janela dos LEDs.
Peso	148,2 g	Massa informada no catálogo associado.
MTTF	604 anos	Valor informado no catálogo; não equivale a garantia nem determina a vida útil de uma unidade específica.

Displays e elementos de operação
Indicador de estado	1 LED amarelo	Indica o status de chaveamento conforme ficha.

Itens incluídos
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos no produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o sensor fornece saída de comutação elétrica.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm²; dois fios identificados como BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Saída normalmente aberta de 2 fios. Verificar os requisitos da carga, a corrente mínima de saída de 5 mA e os limites de corrente e queda de tensão especificados no datasheet.

Processo Conexão ao processo por corpo roscado M18 x 1; instalação não embutida. Não há conexão de processo por fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada ou circuito que aceite sensor de proximidade indutivo normalmente aberto, dois fios e alimentação dentro de 20...250 V AC/DC.	✓	Essas características correspondem à configuração elétrica informada para o IG0012; verificar também os limites de corrente e a carga mínima.
Instalação que requer montagem embutida.	✗	O modelo é especificado para montagem não embutida.
Sistema que exige saída normalmente fechada ou comunicação por protocolo digital.	✗	A ficha informa saída normalmente aberta e não especifica protocolo de comunicação.
Aplicação com frequência de comutação requerida acima de 25 Hz em AC ou 50 Hz em DC.	✗	As frequências de comutação informadas são 25 Hz AC e 50 Hz DC.
Instalação que exige rosca M18 x 1 e cabo elétrico de 2 m.	✓	O sensor possui corpo roscado M18 x 1 e cabo PVC de 2 m; a compatibilidade mecânica do suporte ou alojamento deve ser confirmada no equipamento.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, saída normalmente aberta, AC/DC

Confirme o modelo IG0012, a tensão de alimentação, a carga e a configuração de saída exigida pelo circuito antes da instalação.
Verifique no desenho dimensional o espaço disponível para o corpo roscado M18 x 1, comprimento de 80 mm e montagem não embutida.
Instale o sensor de acordo com as instruções do fabricante para montagem não embutida; consulte o datasheet para requisitos de posicionamento e folgas.
Conecte os condutores conforme a identificação fornecida: BN marrom e BU azul; observe a alimentação AC/DC e os limites de corrente da saída.
Preveja a proteção por fusível especificada e não presuma proteção interna contra sobrecarga, curto-circuito ou inversão de polaridade.
Após a instalação, energize o circuito dentro dos limites especificados e confirme a comutação pelo LED amarelo e pelo sinal no circuito de controle.

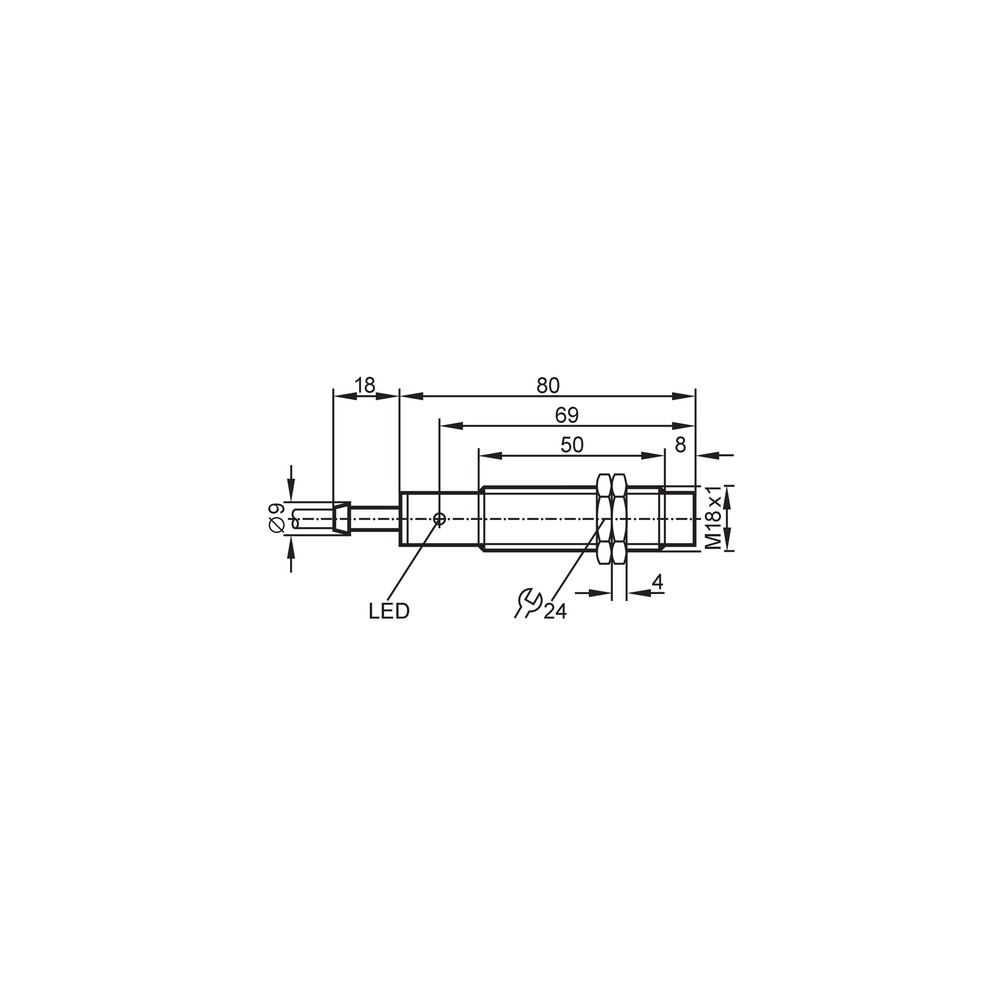

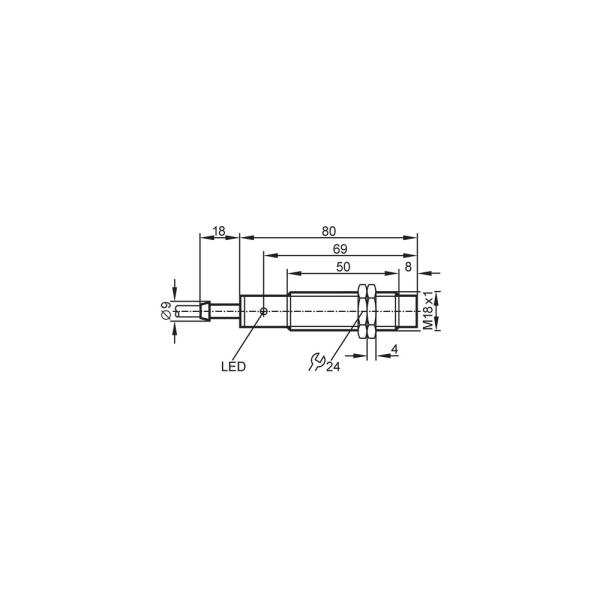

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que o aço, ligação incorreta ou circuito sem atender à carga mínima.	Meça a distância entre a face sensora e o alvo, identifique o material, confira a ligação dos fios e valide a carga e a alimentação em relação ao datasheet.
A entrada do controlador permanece acionada ou apresenta corrente residual quando o sensor deveria estar desligado.	Corrente residual da saída de 2 fios ou incompatibilidade entre a entrada e os requisitos de carga do sensor.	Meça a corrente residual nas condições de tensão aplicadas e compare com os valores especificados para AC ou DC; confirme os requisitos da entrada conectada.
O sinal de saída falha em ciclos rápidos.	Frequência de comutação solicitada acima do limite informado para o tipo de alimentação.	Compare a frequência do processo com os limites de 25 Hz em AC e 50 Hz em DC.
O sensor ou a carga não funciona após uma ligação incorreta ou uma condição de sobrecorrente.	A ficha informa ausência de proteção contra inversão de polaridade, curto-circuitos e sobrecarga.	Desenergize o circuito, inspecione a ligação e a carga, verifique o fusível especificado e avalie o sensor antes de recolocá-lo em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG0012, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0012 e para que serve?

É um sensor indutivo para detectar objetos sem contato. Usa saída normalmente aberta de 2 fios e é especificado para montagem não embutida.

O IG0012 funciona com alimentação AC e DC?

Sim. A faixa de tensão indicada é 20...250 V AC/DC; confirme também a compatibilidade da carga e os limites elétricos da saída no datasheet.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação e uma peça por embalagem.

Este modelo serve para montagem embutida?

Não. O IG0012 é especificado como não embutido; consulte o desenho e o datasheet para planejar a instalação.

Posso usar o IG0012 com saída normalmente fechada?

Não conforme a configuração informada: este modelo tem saída normalmente aberta. Para uma lógica normalmente fechada, selecione uma versão cuja ficha declare essa saída.

O sensor detecta qualquer material a 8 mm?

Não é possível afirmar isso: a ficha apresenta fatores de correção diferentes por material, e o alcance efetivo depende do alvo. Use os fatores especificados e valide a distância na aplicação.

O sensor parou de detectar; o que verifico antes de substituí-lo?

Confira a distância de trabalho, o material e o alinhamento do alvo, além da alimentação e da ligação dos dois fios. Verifique também se a carga atende à corrente mínima de saída indicada.

Por que a entrada do controlador fica acionada mesmo sem detecção?

Uma causa possível é a corrente residual própria da saída de 2 fios, ou uma entrada incompatível com os requisitos elétricos do sensor. Meça a corrente e compare com os valores do datasheet para a tensão usada.

É melhor comprar o IG0012 ou um sensor de outra configuração?

Escolha o IG0012 se precisar de montagem não embutida, saída normalmente aberta e alimentação de 20...250 V AC/DC. Se a aplicação exigir saída normalmente fechada, montagem embutida ou outra conexão, compare com uma versão que declare esses requisitos.

Como faço a ligação e a instalação do IG0012?

Use a identificação de fios da ficha — BN marrom e BU azul — e respeite alimentação, carga e proteção por fusível especificadas. Consulte o datasheet e o desenho dimensional antes de fixar o corpo M18 x 1.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal indicada para a detecção do alvo pelo sensor. (Ref.: Alcance de detecção: 8 mm.)

Distância de trabalho

Faixa de distância de operação informada para o sensor. (Ref.: Distância de trabalho: 0...6,5 mm.)

Montagem não embutida

Instalação em que o sensor não é especificado para ficar embutido no material de montagem. (Ref.: Tipo de montagem: não embutido.)

Histerese

Diferença entre os pontos de comutação e descomutação, expressa em relação a Sr. (Ref.: Histerese: 1...15 % de Sr.)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo código IP. (Ref.: Grau de proteção: IP 67.)
