Sensor Indutivo IFM IG0012 M18 8mm

Pré-visualizar: IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA 20-250V AC/DC

IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA 20-250V AC/DC

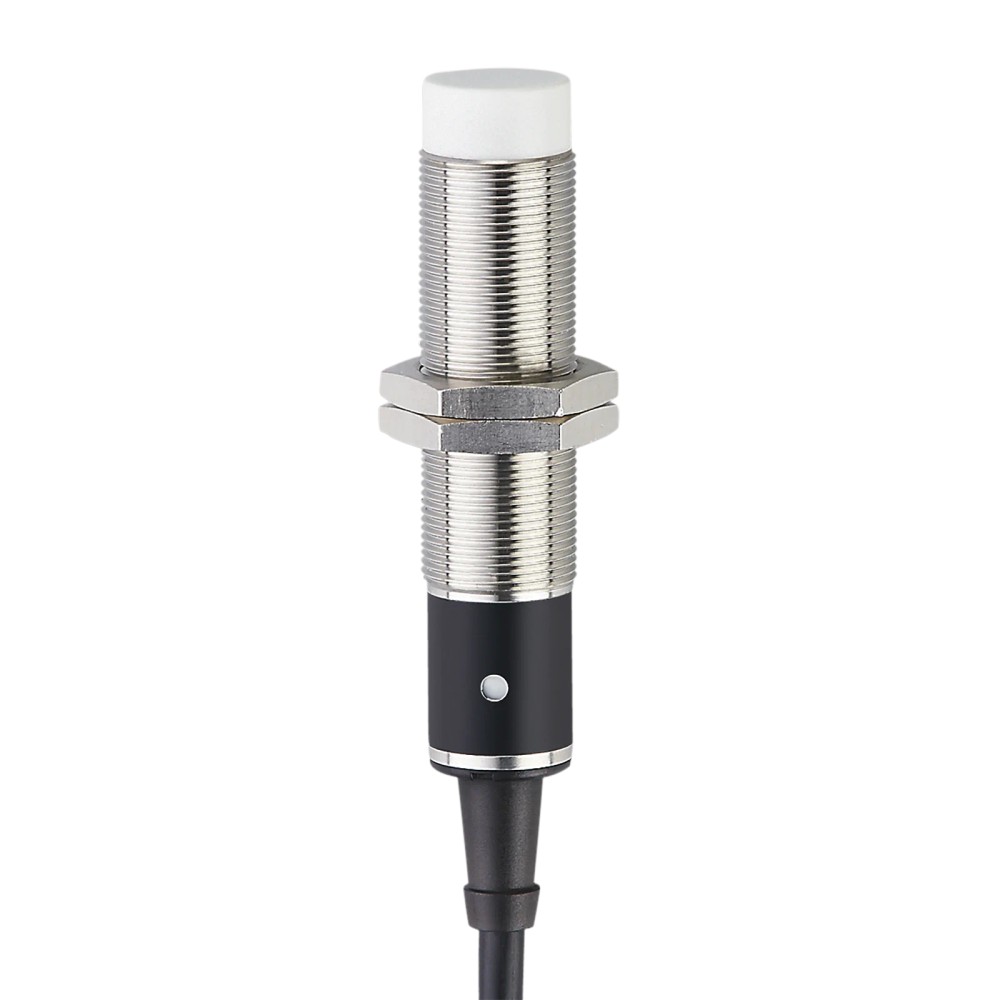

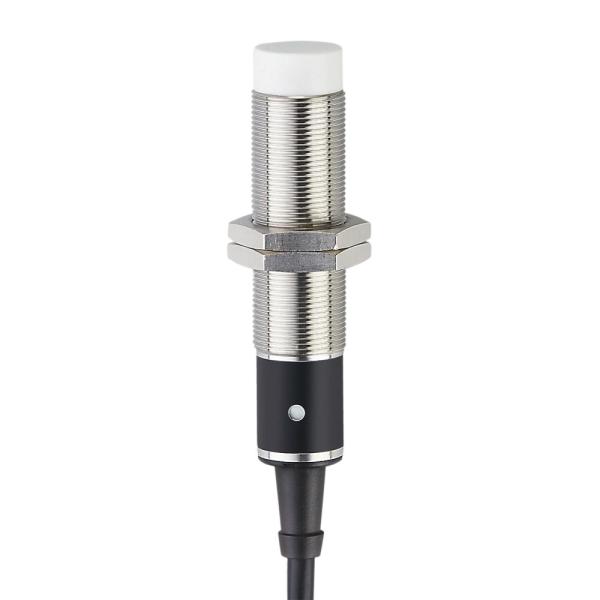

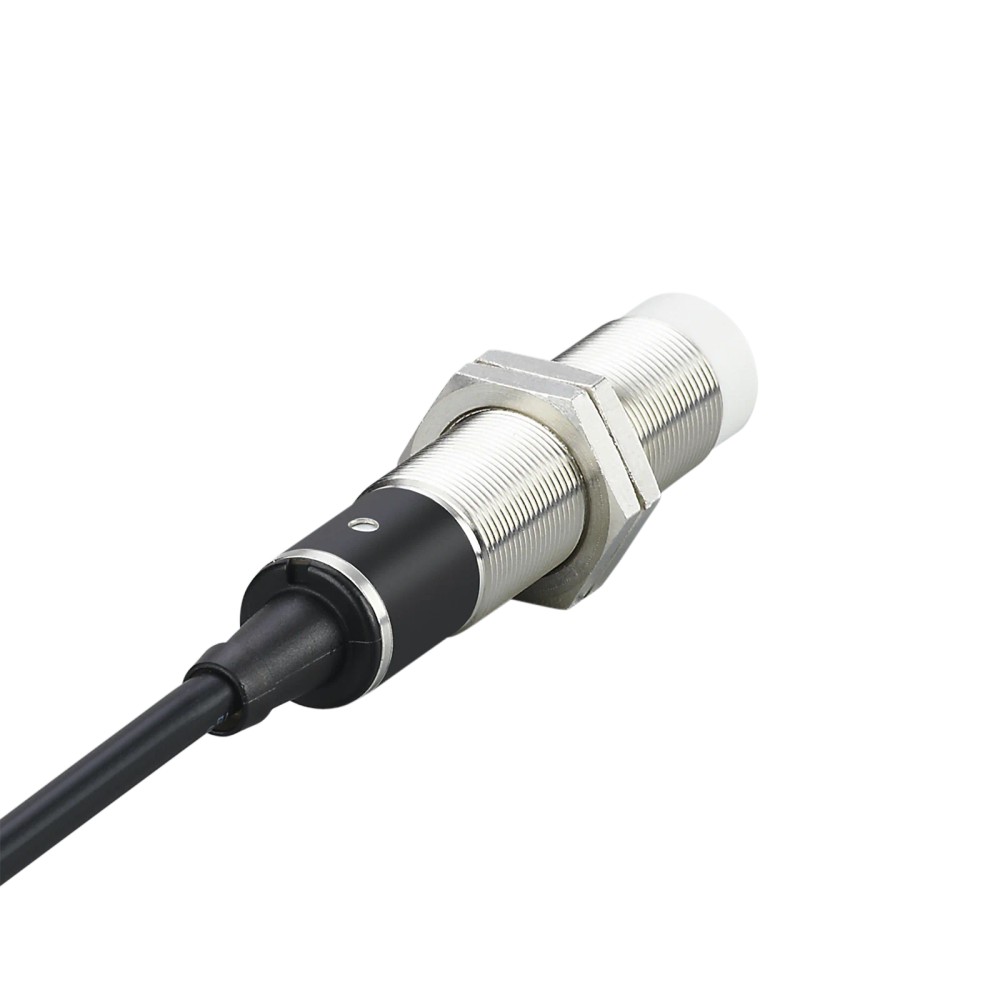

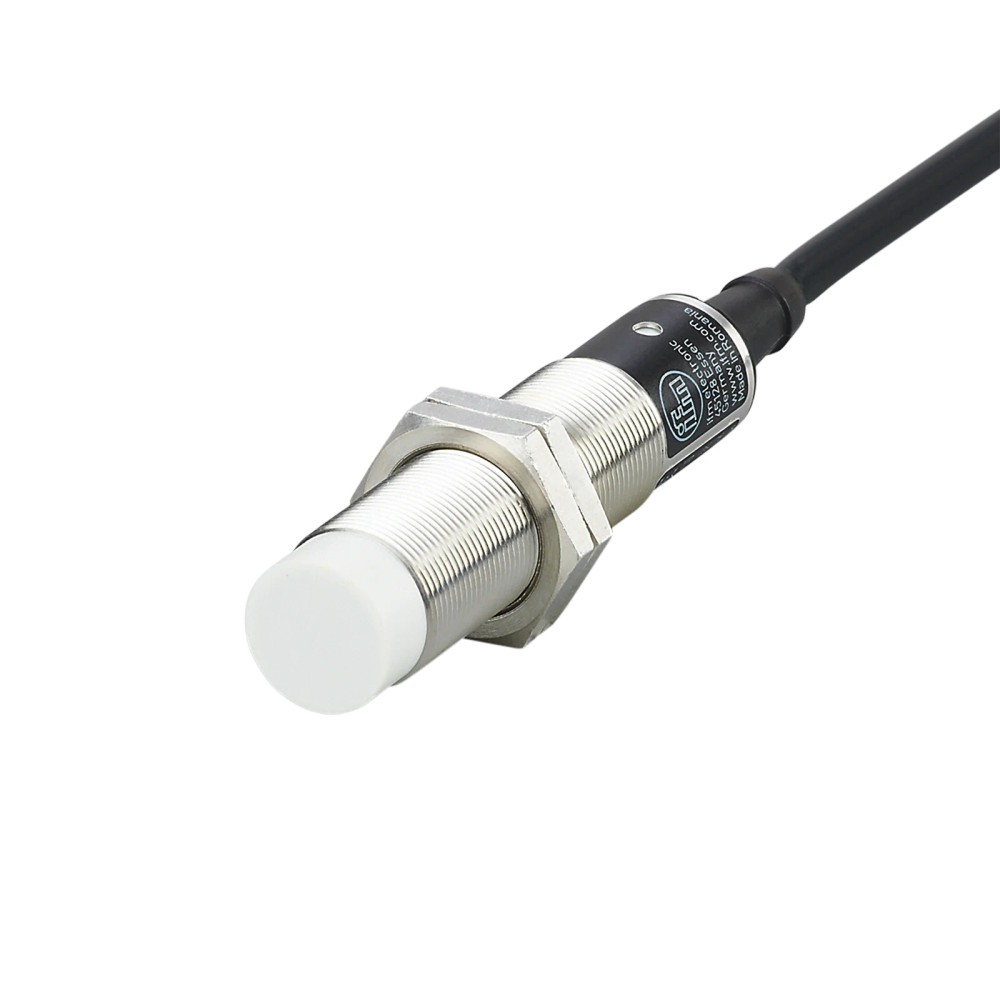

Imagem meramente ilustrativa

R$ 1.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0012
EAN: 4021179102858
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm;...mais

Fechar menu

Saiba mais sobre: "IG0012 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm NA 20-250V AC/DC"

Destaques do Produto

Alcance nominal

8 mm; instalação não embutida

Saída

Normalmente aberta, 2 fios

Alimentação

20...250 V AC/DC

Montagem

Rosca M18 x 1; comprimento de 80 mm

Conexão

Cabo PVC de 2 m

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, 20...250 V AC/DC

O IFM IG0012 é um sensor indutivo para detectar objetos metálicos sem contato. Possui montagem não embutida, alcance nominal de 8 mm e saída normalmente aberta. Opera com alimentação de 20...250 V AC/DC, conexão por cabo de 2 m e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG0012
Tipo de sensor	Indutivo
Designação da rosca	M18 x 1
Alcance de detecção	8 mm, não embutido
Distância de trabalho	0...6,5 mm
Saída	Normalmente aberto
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 fios, 2 x 0,5 mm²
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo não embutido M18 x 1, alcance nominal de 8 mm e saída normalmente aberta.
Circuitos de detecção cuja alimentação e carga sejam compatíveis com a saída de 2 fios e com os limites elétricos especificados.
Instalações dentro da faixa ambiente de -25...80 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir montagem embutida: este modelo é especificado para montagem não embutida.
Não selecione quando forem necessários alcance superior a 8 mm, saída normalmente fechada ou conexão diferente do cabo fixo de 2 m; esses requisitos não correspondem às especificações informadas.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos metálicos em montagem não embutida, respeitando o alcance e as condições elétricas especificadas.
Possibilidade de aplicação: detecção de presença ou passagem de peças metálicas em máquinas e sistemas de automação; validar distância efetiva segundo o material-alvo e os fatores de correção publicados.
Em ambientes cuja temperatura ambiente esteja entre -25...80 °C e que requeiram IP 67, desde que a instalação e a conexão elétrica atendam às especificações do fabricante.
Não inferir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo e não informa desempenho para esses materiais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, 20...250 V AC/DC, verifique estes pontos:

Escolha o IG0012 quando

A aplicação exigir detecção indutiva não embutida, rosca M18 x 1, alcance nominal de 8 mm, saída normalmente aberta de 2 fios e alimentação entre 20...250 V AC/DC.

Considere outra configuração quando

O espaço de montagem exigir sensor embutido, a distância necessária exceder o alcance especificado, ou o circuito requerer uma saída normalmente fechada ou conexão diferente. Confirme a interface elétrica e os requisitos da carga no datasheet antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção.
Modelo	IG0012	Código do produto IFM indicado no anúncio.
Part number no anúncio	IG0012	Código de peça informado nos dados primários do anúncio.
Part number no catálogo associado	IGA2008-ABOA	Identificação adicional presente na descrição do catálogo associado; confirme a referência pelo GTIN e datasheet.
Marca	IFM	Fabricante informado no anúncio.
GTIN	4021179102858	Identificador comercial do produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa nominal informada para alimentação.
Número de fios	2	Configuração da conexão elétrica.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Corrente de saída mínima	5 mA	Carga mínima especificada para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão de operação, conforme ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para operação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para operação DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites contínuos especificados para a saída AC; observar a condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite contínuo especificado para a saída DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pulso especificada na ficha.
Proteção contra curto-circuitos	Não	A ficha não indica proteção contra curto-circuitos.
Proteção contra sobrecarga	Não	A ficha não indica proteção contra sobrecarga.
Proteção contra inversão de polaridade	Não	A ficha não indica proteção contra inversão de polaridade.
Proteção necessária	Fusível miniatura rápido conforme IEC 60127-2, folha 1; ≤ 2 A	Requisito de proteção especificado na ficha.

Saídas e comutação
Função de saída	Normalmente aberto	Estado funcional da saída informado para o sensor.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para operação AC.
Frequência de comutação DC	50 Hz	Frequência máxima indicada para operação DC.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação à distância real de comutação.

Alcance e precisão
Alcance de detecção	8 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância especificados para a distância real de comutação.
Distância de trabalho	0...6,5 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Faixa indicada em relação à distância real de comutação.
Fatores de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção informados para diferentes materiais; considerar ao estimar a distância efetiva.

Dados mecânicos e conexão
Designação da rosca	M18 x 1	Dimensão de montagem mecânica.
Dimensões	M18 x 1 / comprimento 80 mm	Forma construtiva e comprimento total informados.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo fixo e seção dos condutores informados.
Identificação dos fios	BN = marrom; BU = azul	Codificação de cores indicada na ficha.
Materiais	Invólucro e porcas de fixação: latão revestido com bronze branco; face ativa: PBT natural; bocais da mangueira de proteção: TPU; janela dos LEDs: PBT natural	Materiais dos componentes conforme dados do produto.
Porcas de fixação	2 incluídas	Acessórios de montagem informados na ficha.
Peso	148,2 g	Massa indicada nos dados do catálogo associado.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção informado para o produto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética indicadas na ficha.
MTTF	604 anos	Valor informado nos dados do catálogo associado; não representa período de garantia.

Displays e elementos de operação
Indicação de estado	1 LED amarelo para status de chaveamento	Indicador visual de comutação especificado.

COMPATIBILIDADE

Comunicação

• Sensor de comutação indutivo; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo fixo de PVC com 2 m, 2 fios de 0,5 mm²; fios BN (marrom) e BU (azul). Alimentação especificada: 20...250 V AC/DC. Saída normalmente aberta de 2 fios. Verifique tensão, corrente mínima da saída e características da carga no datasheet. Não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade informada; é indicada proteção por fusível miniatura rápido conforme IEC 60127-2, folha 1, ≤ 2 A.

Processo Conexão mecânica por corpo roscado M18 x 1, montagem não embutida. Não há conexão de processo por rosca de fluido informada; trata-se de sensor de proximidade.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos com espaço para montagem não embutida e distância dentro do alcance nominal	✓	A ficha especifica sensor indutivo não embutido com alcance de detecção de 8 mm e distância de trabalho de 0...6,5 mm.
Circuito com alimentação AC ou DC dentro de 20...250 V e entrada/carga compatível com saída de 2 fios normalmente aberta	✓	A faixa de alimentação e o tipo de saída estão especificados; a compatibilidade final depende dos requisitos elétricos da carga.
Instalação exposta a condições ambientais entre -25...80 °C, com requisito de proteção IP 67	✓	A faixa de temperatura ambiente e o grau de proteção constam na ficha.
Aplicação que exige montagem embutida	✗	O modelo está especificado para montagem não embutida.
Aplicação que exige saída normalmente fechada ou protocolo de comunicação	✗	A ficha informa saída normalmente aberta e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0012, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, 20...250 V AC/DC

Confirme que o modelo, o tipo de saída, a tensão do circuito e a carga correspondem aos requisitos da aplicação.
Defina a posição mecânica considerando a montagem não embutida, a rosca M18 x 1 e a distância de trabalho especificada.
Fixe o sensor usando a rosca e as duas porcas de fixação incluídas, sem aplicar esforço que danifique o corpo ou o cabo.
Ligue os dois condutores conforme a identificação do fabricante: BN marrom e BU azul; consulte o datasheet para o diagrama de ligação correspondente ao circuito.
Instale a proteção por fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A, conforme indicado na ficha.
Após energizar, confira o estado do LED amarelo e valide a comutação com o alvo e a distância previstos para a aplicação.

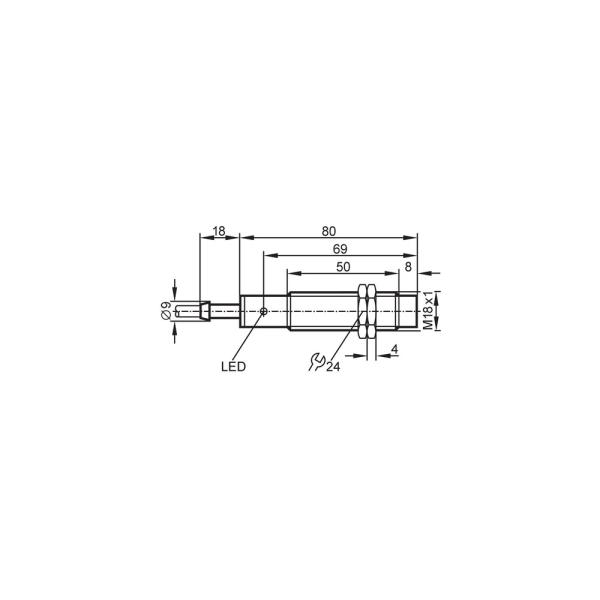

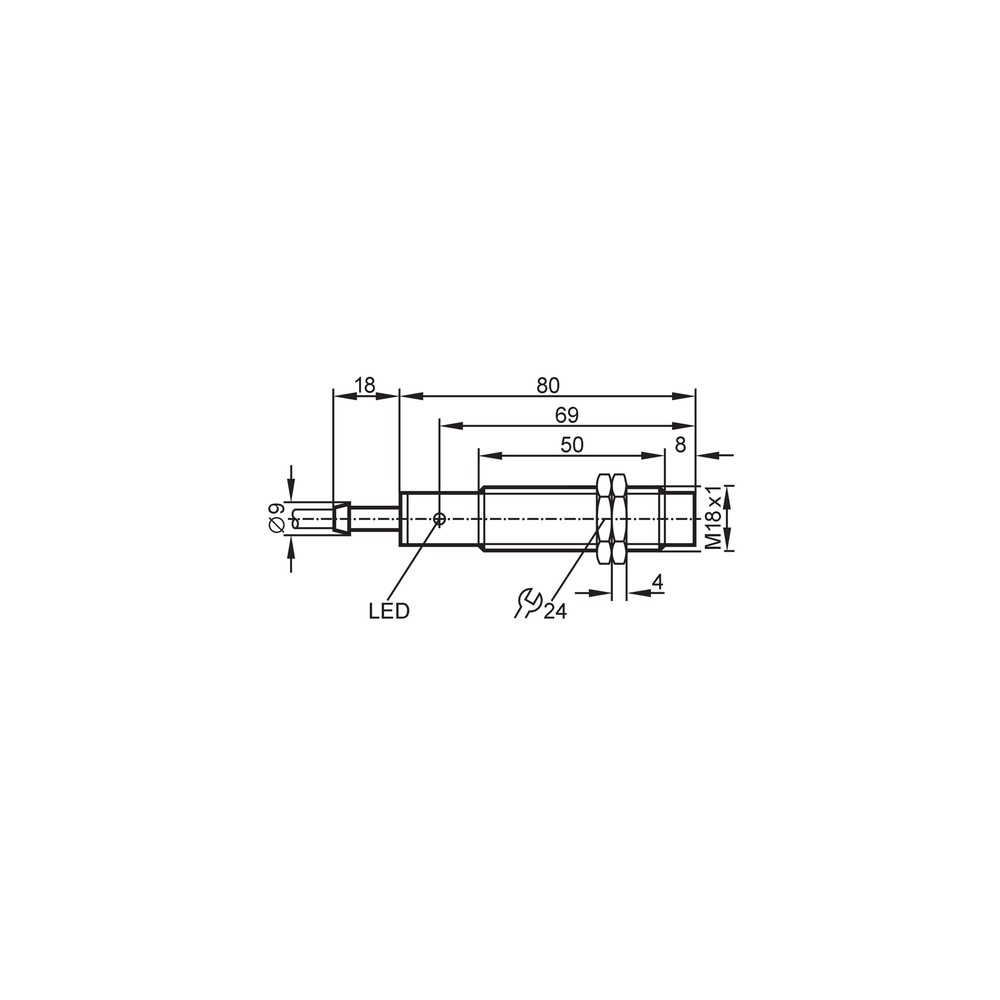

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, montagem ou alinhamento inadequados, ou material-alvo com fator de correção que reduz a distância efetiva.	Verifique a distância entre a face ativa e o alvo, a condição não embutida e o material do alvo; compare com os valores e fatores de correção do datasheet.
A entrada do controlador permanece ativa ou apresenta leitura residual com a saída aparentemente desligada.	Corrente residual da saída de 2 fios ou incompatibilidade entre a corrente mínima de saída e a carga conectada.	Meça a condição elétrica no circuito e compare a carga com a corrente de saída mínima de 5 mA e os valores de corrente residual especificados para a tensão utilizada.
Comutação instável ou ausência de resposta em um circuito AC/DC.	Tensão de alimentação fora da faixa especificada, ligação incorreta dos condutores ou carga acima dos limites de saída.	Confirme tensão, identificação BN/BU, tipo de alimentação e corrente da carga em relação aos limites AC ou DC indicados no datasheet.
O sensor ou o circuito de saída falha após uma sobrecorrente ou curto-circuito.	A ficha não indica proteção contra curto-circuitos ou sobrecarga, e a proteção externa pode estar ausente ou inadequada.	Desenergize o circuito, verifique o fusível e a carga e confirme se a proteção rápida ≤ 2 A conforme IEC 60127-2, folha 1, foi aplicada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG0012 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0012 e para que serve?

É um sensor indutivo para detecção sem contato de objetos metálicos. Sua configuração é não embutida, com saída normalmente aberta e conexão de 2 fios.

Qual é a alimentação e que tipo de conexão elétrica ele usa?

Opera em 20...250 V AC/DC e possui cabo fixo de PVC com 2 m e dois condutores. A saída é normalmente aberta; valide a compatibilidade da carga no datasheet.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação incluídas. Não há outros acessórios listados nos dados disponíveis.

Este modelo serve para instalação embutida?

Não: a especificação do IG0012 é montagem não embutida. Para instalação embutida, selecione uma versão cuja ficha indique explicitamente essa condição.

Posso usar o IG0012 para detectar alvos não metálicos?

A ficha o identifica como sensor indutivo, mas não declara detecção de alvos não metálicos. Confirme o princípio de detecção exigido pela aplicação antes da seleção.

O sensor não detecta a peça; o que devo verificar antes de trocar?

Verifique a distância de trabalho, a montagem não embutida e o material do alvo, que influencia a distância efetiva conforme os fatores de correção. Confira também alimentação e ligação.

A entrada do controlador fica acionada mesmo sem detecção; qual pode ser a causa?

Uma causa possível é a corrente residual da saída de 2 fios ou uma carga incompatível com a corrente mínima especificada. Compare o circuito com os valores de corrente residual e saída do datasheet.

É melhor comprar este sensor ou procurar outra versão?

Escolha o IG0012 se a aplicação aceitar montagem não embutida, saída normalmente aberta de 2 fios e alcance nominal de 8 mm. Procure outra configuração se precisar de montagem embutida, outra função de saída ou conexão diferente.

Como faço a ligação dos fios?

A ficha identifica BN como marrom e BU como azul; use o diagrama de ligação do datasheet para conectar ao circuito específico. Instale também a proteção por fusível indicada pelo fabricante.

Como confirmar se o sensor comuta durante a instalação?

Aproxime o alvo dentro da distância de trabalho prevista e observe o LED amarelo de status de chaveamento. Se não houver indicação, verifique alimentação, ligação, posição e compatibilidade elétrica da carga.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza o princípio indutivo para detectar objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

Montagem não embutida

Configuração de instalação indicada para o sensor; deve ser respeitada na montagem mecânica. (Ref.: tipo de montagem: não embutido)

Distância real de comutação (Sr)

Valor de distância de comutação especificado pelo fabricante, com tolerância indicada na ficha. (Ref.: Sr = 8 ± 10 % mm)

Histerese

Diferença entre os pontos de acionamento e desacionamento durante a aproximação e o afastamento do alvo. (Ref.: 1...15 % de Sr)

Corrente residual

Corrente que pode permanecer na saída quando esta se encontra em estado desligado; deve ser considerada na compatibilidade com a entrada ou carga. (Ref.: 2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC)
