Sensor Indutivo IFM IG0006

Pré-visualizar: IG0006 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm 20-250V AC/DC

IG0006 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm 20-250V AC/DC

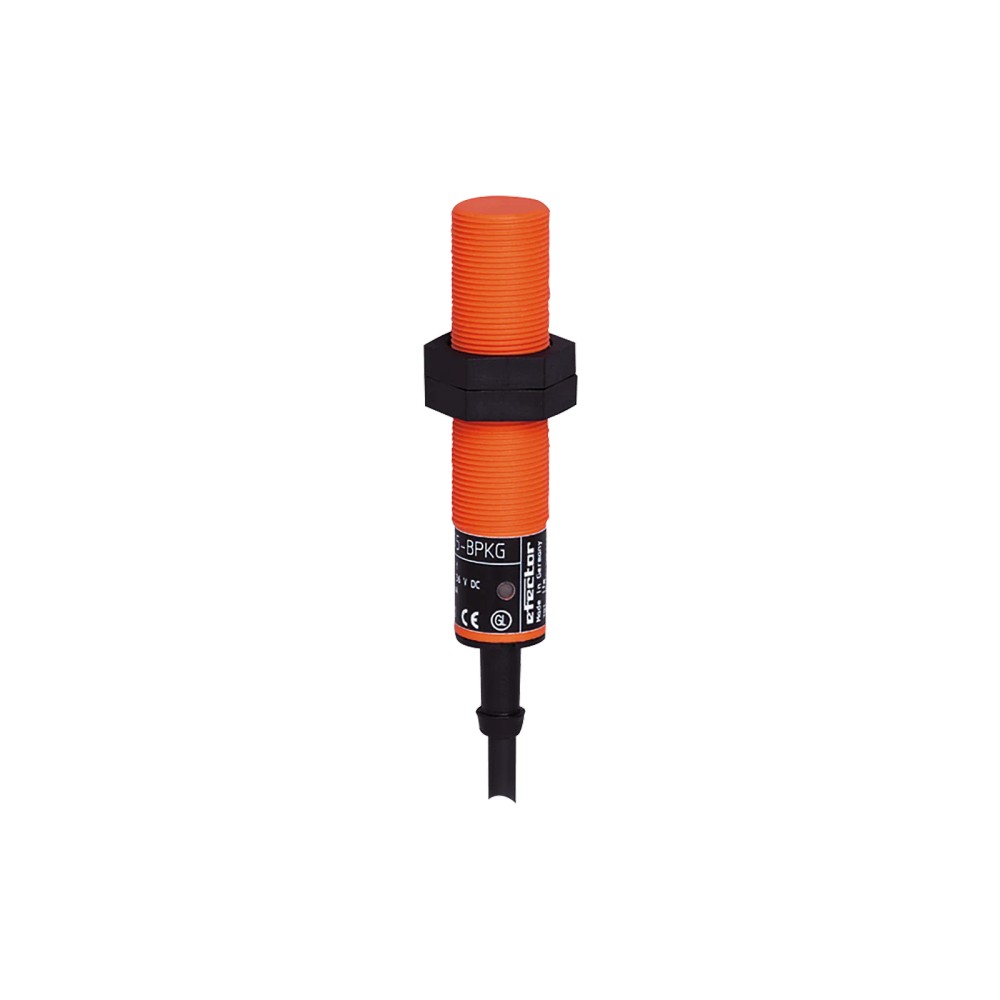

Imagem meramente ilustrativa

R$ 1.124,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0006
EAN: 4021179102797
NCM do produto: 85365090

Destaques do Produto Detecção nominal 8...mais

Fechar menu

Saiba mais sobre: "IG0006 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm 20-250V AC/DC"

Destaques do Produto

Detecção nominal

8 mm, não embutido

Alimentação

20...250 V AC/DC

Saída

Normalmente aberta, 2 fios

Montagem

Rosca M18 x 1

Ligação

Cabo PVC de 2 m

Ambiente

-25...80 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG0006, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC

O IFM IG0006 é um sensor indutivo para detecção sem contato de objetos metálicos. Possui rosca M18 x 1, montagem não embutida e saída normalmente aberta. Opera com alimentação de 20 a 250 V AC/DC e conta com cabo PVC de 2 m e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	8 mm; montagem não embutida
Rosca e comprimento	M18 x 1; 80 mm
Função de saída	Normalmente aberto
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 fios
Frequência de comutação	25 Hz AC / 50 Hz DC
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo não embutido M18 x 1, saída normalmente aberta e alimentação dentro da faixa especificada.
Aplicações cujo circuito de entrada seja compatível com sensor de 2 fios e com as correntes e quedas de tensão indicadas na ficha técnica.
Instalações em que as condições ambientais estejam dentro de -25...80 °C e a proteção IP 67 seja adequada.

⚠ Considere outro se precisa de:

Não selecionar quando for necessária detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.
Não selecionar quando a instalação exigir montagem embutida; este modelo é especificado como não embutido.
Não usar se a alimentação estiver fora de 20...250 V AC/DC ou se a frequência de comutação exigida exceder 25 Hz AC ou 50 Hz DC.

APLICAÇÕES E USO

Uso documentado pelas características: detecção indutiva sem contato em montagem não embutida, com objeto-alvo e distância dentro dos limites especificados; a ficha não detalha uma aplicação final específica.
Possibilidade inferida: monitoramento de presença ou posição de componentes metálicos em máquinas, desde que a geometria de montagem, o material-alvo, a distância de trabalho e a entrada elétrica sejam compatíveis.
Limitações: respeitar a faixa ambiental de -25...80 °C, a montagem não embutida, a alimentação de 20...250 V AC/DC e as frequências máximas declaradas. A resposta varia conforme o material-alvo, conforme fatores de correção informados.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG0006, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC, verifique estes pontos:

Escolha o IG0006 quando

A aplicação exigir detecção indutiva não embutida com rosca M18 x 1, saída normalmente aberta, alimentação de 20...250 V AC/DC e frequência de comutação compatível com 25 Hz AC ou 50 Hz DC.

Busque outra configuração quando

O circuito exigir saída normalmente fechada, montagem embutida, conexão diferente de cabo de 2 m ou operação fora da tensão e da frequência especificadas. Confirme também os requisitos de corrente e queda de tensão no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia declarada pelo fabricante.
Modelo	IG0006	Código do produto no anúncio e na ficha técnica.
Part number	IG0006; a descrição do catálogo também registra IG-2008-ABOA	Há divergência entre códigos nas fontes do contexto; confirmar o código pela etiqueta e pelo datasheet antes de substituição.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179102797	Identificador comercial informado.
SKU	IG0006	Código de identificação do anúncio.

Dados de detecção
Alcance de detecção	8 mm	Valor nominal declarado; montagem não embutida.
Distância real de comutação Sr	8 ± 10 %	Tolerância informada na ficha técnica.
Distância de trabalho	0...6,5 mm	Faixa de trabalho declarada.
Montagem	Não embutido	Requisito mecânico de instalação.
Variação no ponto de comutação	-10...10 % de Sr	Faixa declarada para a variação do ponto de comutação.
Histerese	1...15 % de Sr	Faixa declarada em relação à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar a distância de detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Corrente de saída mínima	5 mA	Valor mínimo declarado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Considerar a corrente residual na compatibilidade com a entrada de controle.
Queda de tensão máxima da saída AC	6,5 V	Queda declarada para a saída de comutação AC.
Queda de tensão máxima da saída DC	6 V	Queda declarada para a saída de comutação DC.
Corrente máxima constante de comutação AC	250 mA; 350 mA (...) 50 °C conforme registro da ficha	O contexto apresenta o valor com notação incompleta; consultar o datasheet para interpretar a condição associada a 350 mA.
Corrente máxima constante de comutação DC	100 mA	Limite declarado para comutação DC.
Corrente máxima de pico da saída	2200 mA (20 ms / 0,5 Hz)	Condição de pico especificada; não representa corrente contínua.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.
Fusível requerido	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção necessária indicada na ficha.
Classe de proteção elétrica	II	Classificação declarada pelo fabricante.
Compatibilidade eletromagnética	EN 60947-5-2 / EN 55011 classe B	Normas indicadas nos dados técnicos.

Saída e indicadores
Função de saída	Normalmente aberto	Estado de saída declarado.
Frequência de comutação AC	25 Hz	Limite especificado para operação AC.
Frequência de comutação DC	50 Hz	Limite especificado para operação DC.
Indicador de comutação	1 LED amarelo	Indicação visual de estado informada na ficha.

Conexão elétrica
Tipo de conexão	Cabo PVC, 2 m	Conexão elétrica fornecida com o sensor.
Condutores	2 x 0,5 mm²; BN = marrom, BU = azul	Identificação e seção dos condutores conforme ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 67	Grau informado pelo fabricante; seguir as condições de instalação e conexão do datasheet.
Certificação UL	Ta: 0...40 °C; enclosure type: Type 1; arquivo UL: E174191	Condições e identificação UL registradas no contexto.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de montagem roscada.
Dimensões	M18 x 1 / comprimento 80 mm	Dimensão declarada para o corpo do sensor.
Material do invólucro	PBT	Material indicado na ficha técnica.
Peso	68 g	Massa informada no conjunto de dados.
Porcas de fixação	2	Material incluído indicado na ficha.
Unidades por embalagem	1 peça	Quantidade registrada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Cabo PVC de 2 m, 2 fios de 0,5 mm²: BN (marrom) e BU (azul). Tensão de operação de 20...250 V AC/DC. Verificar corrente de carga, corrente residual e queda de tensão no circuito antes da ligação.

Processo Conexão mecânica por rosca M18 x 1. A ficha especifica montagem não embutida; não há conexão de processo fluida indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor de 2 fios e alimentação dentro de 20...250 V AC/DC	✓	A ficha informa ligação de 2 fios e faixa de tensão de operação de 20...250 V AC/DC; deve-se verificar a corrente residual e a queda de tensão admitidas pela entrada.
Instalação mecânica com alojamento roscado M18 x 1 e montagem não embutida	✓	A rosca e o tipo de montagem correspondem às especificações mecânicas do produto.
Entrada que exige saída normalmente fechada	✗	O IG0006 tem função de saída normalmente aberta.
Alimentação fora de 20...250 V AC/DC	✗	A condição está fora da tensão de operação especificada.
Aplicação que exige frequência de comutação superior a 25 Hz AC ou 50 Hz DC	✗	A frequência exigida excede os valores especificados para AC e DC.
Detecção de objetos não metálicos	✗	A ficha identifica a tecnologia como indutiva; não especifica detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG0006, M18 x 1, alcance de detecção de 8 mm, 20–250 V AC/DC

Confirme no datasheet a identificação do modelo e os requisitos elétricos e mecânicos da aplicação.
Prepare um alojamento compatível com rosca M18 x 1 e mantenha a instalação não embutida, conforme especificação.
Posicione a face sensora em relação ao alvo considerando a distância de trabalho e o fator de correção do material.
Fixe o sensor com as porcas fornecidas, sem exceder condições mecânicas não especificadas pelo fabricante.
Conecte os dois condutores conforme o diagrama do datasheet e verifique a compatibilidade da entrada com corrente residual, queda de tensão e corrente de carga.
Após energizar dentro da faixa especificada, confirme a comutação e o indicador LED amarelo; aplique a proteção elétrica indicada no datasheet.

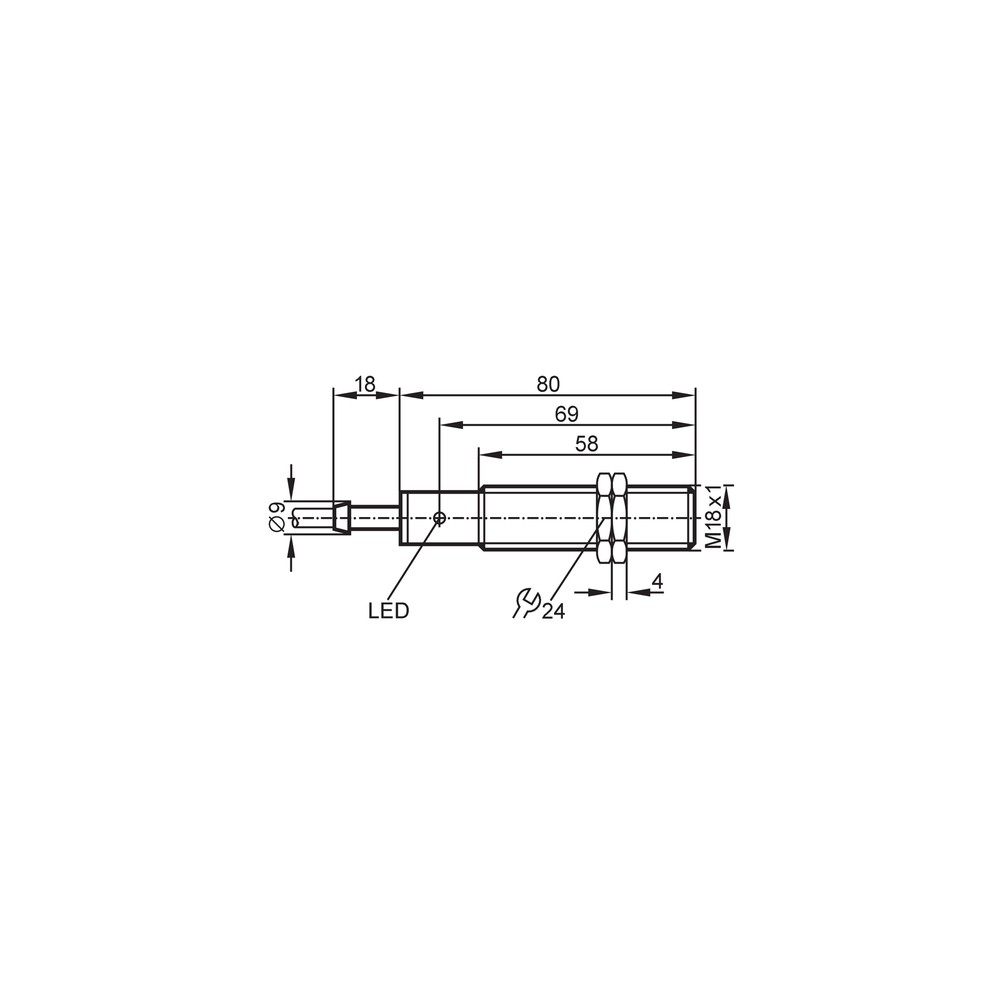

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Distância ou posição de montagem fora da distância de trabalho, montagem embutida ou fator de correção do material não considerado.	Confirme que a instalação é não embutida, meça a distância até o alvo e confira o fator de correção correspondente ao material.
A entrada do controle permanece acionada ou não desativa corretamente.	Corrente residual do sensor incompatível com a entrada conectada.	Compare a corrente residual correspondente à tensão de operação com os limites da entrada e consulte o datasheet do dispositivo receptor.
A tensão disponível na carga não corresponde ao esperado durante a comutação.	Queda de tensão da saída ou corrente da carga incompatível com os limites especificados.	Meça a tensão no circuito em operação e compare a corrente de carga e a queda de tensão com os dados elétricos do sensor.
A comutação é instável ou não acompanha a velocidade do processo.	Frequência de comutação exigida superior ao limite especificado para AC ou DC.	Verifique a frequência de eventos e compare com 25 Hz em AC ou 50 Hz em DC.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG0006 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0006 e para que serve?

É um sensor indutivo para detecção de objetos, com saída normalmente aberta. A ficha especifica montagem não embutida e alcance nominal de 8 mm.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. A embalagem está indicada como uma peça.

Posso ligar o IG0006 a uma entrada de CLP?

Pode ser considerado quando a entrada aceitar sensor de 2 fios e a tensão e a corrente forem compatíveis. Verifique também corrente residual e queda de tensão no datasheet e na especificação da entrada.

Este sensor serve para detectar peças não metálicas?

A ficha identifica o produto como indutivo e não declara detecção de materiais não metálicos. Para esse requisito, confirme a tecnologia de detecção adequada à aplicação.

Posso instalar este modelo embutido em metal?

Não: a ficha classifica a montagem como não embutida. A instalação deve respeitar essa condição e o desenho dimensional do fabricante.

O sensor acende, mas a entrada não muda de estado. O que verifico antes de trocar?

Verifique primeiro a compatibilidade da entrada com a corrente residual e a queda de tensão do sensor. Confira também o tipo de saída normalmente aberta e a ligação dos condutores.

O alcance parece menor ao detectar uma peça de aço inoxidável ou alumínio; isso indica defeito?

Não necessariamente: a ficha informa fatores de correção diferentes por material, incluindo 0,7 para aço inoxidável e 0,3 para alumínio. Compare a distância real de instalação com o material do alvo antes de concluir que há falha.

Devo comprar um kit ou peças avulsas?

O contexto lista o sensor como uma peça e informa que duas porcas de fixação estão incluídas. Não há kit adicional descrito; para reposição, confirme o código do modelo e os requisitos da instalação.

Quando escolher este modelo em vez de um sensor com outra saída?

Escolha o IG0006 quando a aplicação exigir saída normalmente aberta e aceitar 20...250 V AC/DC. Se for necessária saída normalmente fechada, a característica não corresponde a este modelo.

Como faço a ligação e a verificação inicial?

Use o diagrama do datasheet para identificar os condutores marrom e azul e confirme a compatibilidade elétrica antes de energizar. Depois, verifique a comutação e o LED amarelo nas condições de operação previstas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade cuja tecnologia de detecção é indutiva; neste modelo, a ficha o identifica para detecção de objetos.

Montagem não embutida

Configuração de instalação especificada para o sensor, que deve ser respeitada no alojamento e na posição de montagem.

Distância real de comutação (Sr)

Distância de comutação declarada pelo fabricante, com tolerância especificada para este produto.

Corrente residual

Corrente que pode permanecer associada à saída e que deve ser considerada na compatibilidade com a entrada de controle.

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a adequação depende das condições de instalação.
