IFW204 IFM - Sensor Indutivo ifm Área de Soldagem M12 PNP 4mm

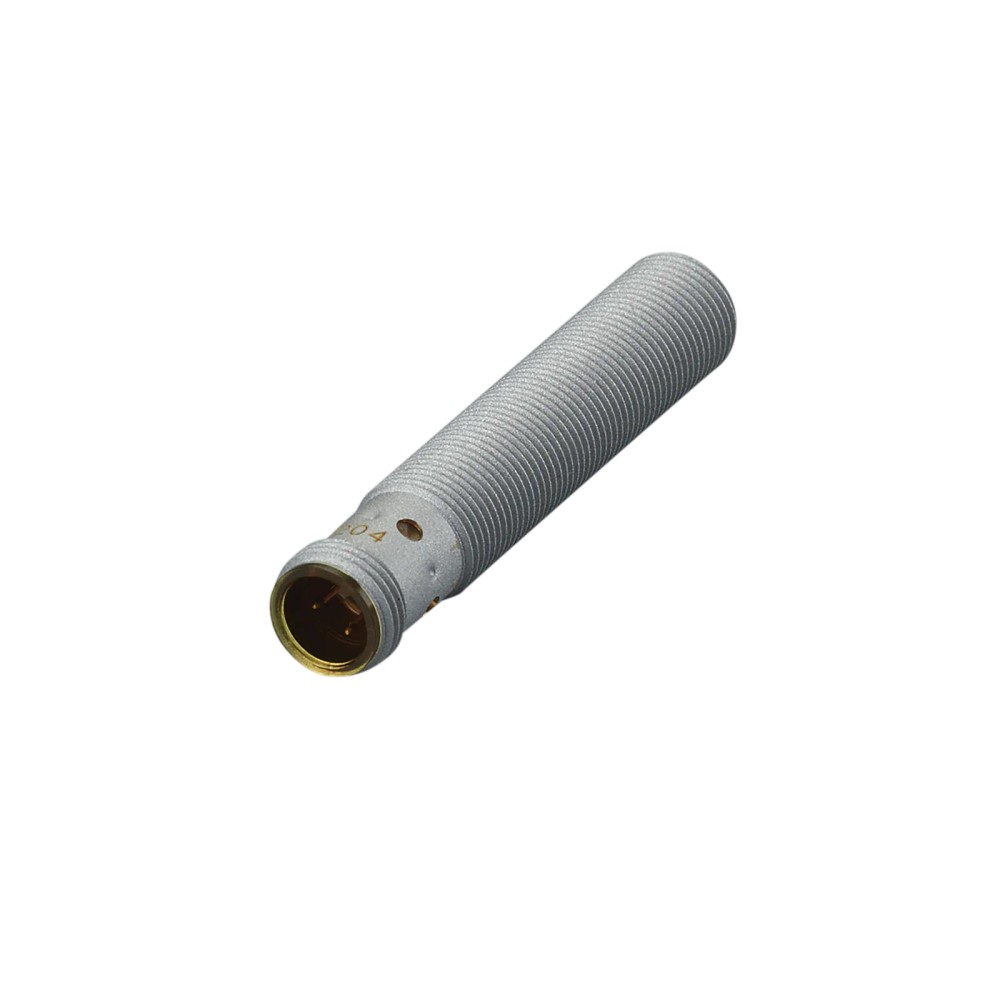

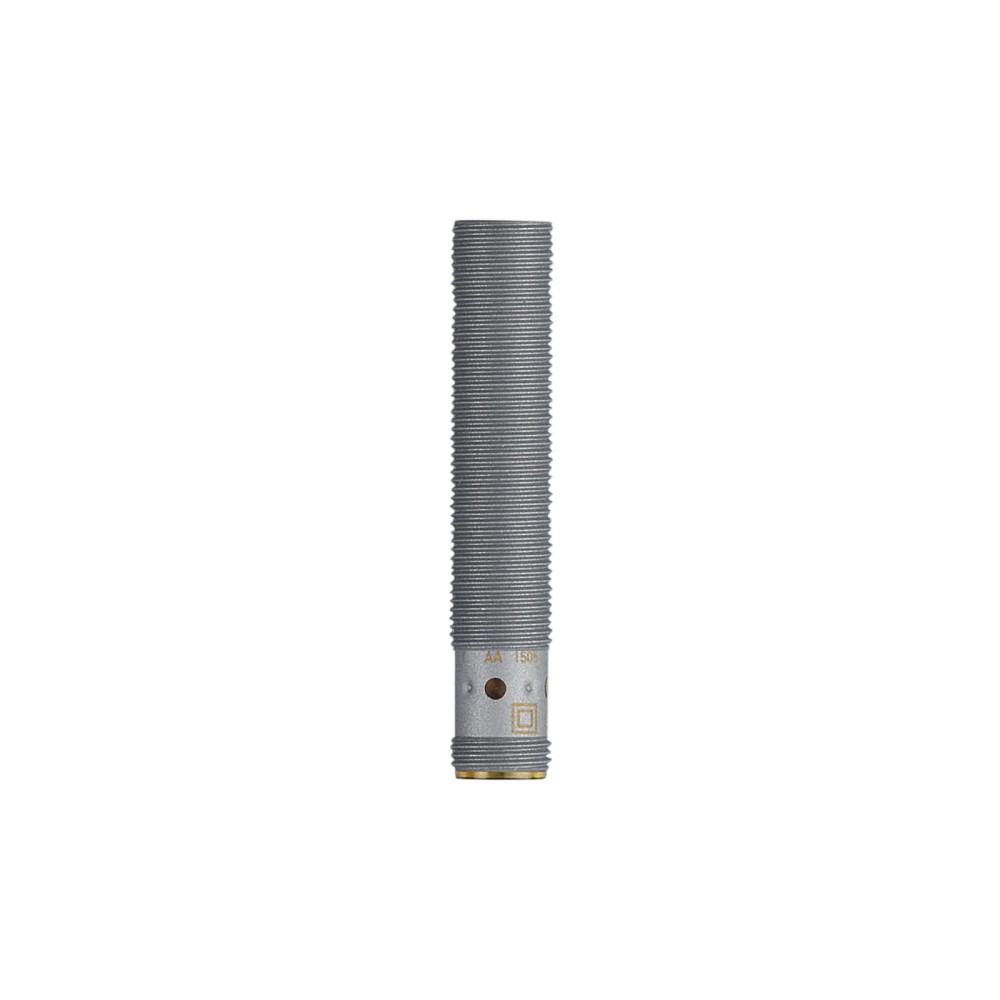

Imagem meramente ilustrativa

R$ 609,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFW204
EAN: 4021179291545
NCM do produto: 85365090

Destaques do Produto Saída PNP,...mais

Fechar menu

Saiba mais sobre: "IFW204 IFM - Sensor Indutivo ifm Área de Soldagem M12 PNP 4mm"

Destaques do Produto

Saída

PNP, normalmente aberta

Alcance nominal

4 mm

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Montagem

Embutida

Uso indicado

Área de soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IFW204 para Área de Soldagem, M12 x 1, PNP, Normalmente Aberto, Alcance de 4 mm

O IFW204 é um sensor indutivo para detectar objetos metálicos em aplicações na área de soldagem. Possui saída PNP normalmente aberta, alcance nominal de detecção de 4 mm e conexão elétrica M12 de 3 fios. Sua ficha informa resistência a campos eletromagnéticos de até 300 mT e grau de proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Aplicação indicada pelo fabricante	Área de soldagem
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados; configuração de 3 fios
Frequência de comutação	2000 Hz
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Dimensões e peso	M12 x 1; comprimento 65 mm; peso 29,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações na área de soldagem, conforme a aplicação indicada para o modelo.
Instalações que requeiram saída PNP normalmente aberta, alimentação de 10...30 V DC e montagem embutida.
Ambientes dentro da faixa de temperatura ambiente especificada e com exposição a campos eletromagnéticos de até 300 mT.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada de controle que exija saída NPN ou normalmente fechada: a ficha especifica saída PNP normalmente aberta.
Não utilizar como solução de detecção de objetos não metálicos; a ficha caracteriza o produto como sensor indutivo e não informa detecção desses materiais.
Não dimensionar para operação fora da alimentação de 10...30 V DC, da temperatura ambiente de -40...85 °C ou do limite de imunidade a campo eletromagnético de 300 mT.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva na área de soldagem; a ficha informa resistência a campos eletromagnéticos e imunidade máxima de 300 mT. Verifique a intensidade do campo no ponto de instalação.
Possibilidade de uso, a validar na aplicação: detecção de objetos metálicos em máquina ou dispositivo, desde que o alvo, a distância de trabalho, a montagem embutida e a entrada PNP sejam compatíveis com o circuito.
Limites de instalação: alimentação de 10...30 V DC, temperatura ambiente de -40...85 °C e distância de trabalho informada de 0...3,24 mm. Para condições UL Ta, a faixa indicada é -25...70 °C.
A ficha não especifica a detecção de objetos não metálicos nem um protocolo de comunicação; confirme esses requisitos antes de selecionar o sensor.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IFW204 para Área de Soldagem, M12 x 1, PNP, Normalmente Aberto, Alcance de 4 mm, verifique estes pontos:

Escolha o IFW204 quando

A aplicação exigir sensor indutivo para área de soldagem, saída PNP normalmente aberta, conexão M12, montagem embutida e alcance nominal de 4 mm. Verifique também alimentação de 10...30 V DC, temperatura ambiente e imunidade a campo eletromagnético.

Avalie outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, uma conexão elétrica diferente, alimentação fora de 10...30 V DC ou alcance diferente de 4 mm. Confirme os requisitos da entrada do controlador e as condições reais da instalação com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFW204	Identificação do produto; SKU e part number informados.
Tipo de produto	Sensor indutivo	Tecnologia indicada na ficha.
Marca	ifm	Fabricante informado no anúncio.
Aplicação	Área de soldagem	Aplicação declarada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características declaradas nos dados do produto.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores informados para os materiais listados.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado para o consumo do sensor.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Classe de proteção	II	Classificação informada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Designação informada nos dados do produto.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Função elétrica	PNP	Tipo de saída de comutação.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída DC	100 mA	Limite indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Queda de tensão informada para a saída.
Distância real de comutação Sr	4 ± 10% mm	Valor real de comutação especificado.
Variação no ponto de comutação	-10...10% de Sr	Faixa informada em relação a Sr.
Histerese	3...15% de Sr	Faixa informada em relação a Sr.

Detecção
Alcance de detecção	4 mm	Alcance nominal informado; montagem embutida.
Distância de trabalho	0...3,24 mm	Faixa de distância de trabalho declarada.
Alcance aumentado	Sim	Característica informada na ficha.

Conexões elétricas
Configuração elétrica	3 fios	Número de fios informado no anúncio.
Conector	1 x M12; codificação A; 3 contatos dourados	Configuração da conexão elétrica declarada.
Conexão	M12	Tipo de conexão informado.

Compatibilidade eletromagnética
Imunidade máxima a campo eletromagnético	300 mT	Limite de imunidade informado.
Resistência a campos eletromagnéticos	Sim	Característica declarada para uso na área de soldagem.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados na ficha.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.
Emissão	EN 55011, classe B	Classificação de emissão informada.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação ambiental informada.
Temperatura ambiente com certificado UL Ta	-25...70 °C	Faixa indicada especificamente para o certificado UL Ta.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus de proteção declarados; respeite as condições de instalação e uso do fabricante.
Enclosure type	Type 1	Classificação informada nos dados do produto.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão da rosca de montagem.
Dimensões	M12 x 1 / comprimento 65 mm	Dimensões indicadas no anúncio.
Tipo de montagem	Embutido	Forma de instalação informada.
Invólucro	Forma construtiva de roscas	Descrição construtiva fornecida.
Materiais	Invólucro: latão com revestimento anti-adesivo; face ativa: LCP preto; janela dos LEDs: PEI; porcas de fixação: latão com revestimento anti-adesivo	Materiais declarados para os componentes listados.
Peso	29,3 g	Peso informado no dataset do produto.
Acessórios incluídos	2 porcas de fixação	Acessórios declarados como inclusos.

Indicação visual e confiabilidade
Indicador de status	Status de chaveamento: 4 LEDs amarelos	Indicação visual informada na ficha.
MTTF	466 anos	Valor informado nos dados do produto; não representa vida útil garantida.

Identificação comercial e documentação
SKU / part number	IFW204	Código de identificação do produto.
GTIN	4021179291545	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.50.90	Classificação informada nos dados do produto.
Número do arquivo UL	E174191	Identificação do arquivo UL informada.
Número de aprovação UL	A005	Identificação de aprovação informada.
Software embedded incluído	Sim	Campo informado no dataset; não especifica função ou configuração.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conector 1 x M12, codificação A, 3 contatos dourados; configuração elétrica de 3 fios. Alimentação especificada: 10...30 V DC. Saída PNP normalmente aberta, corrente máxima constante de 100 mA e queda de tensão máxima de 2,5 V. Consulte o datasheet para a atribuição dos pinos antes de ligar.

Processo Não possui conexão de processo informada. A construção mecânica é roscada M12 x 1; isso descreve a montagem do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente de carga dentro do limite especificado.	✓	A ficha informa alimentação de 10...30 V DC, saída PNP normalmente aberta e corrente máxima constante de saída de 100 mA; valide também a queda de tensão de até 2,5 V.
Entrada que exige sinal NPN ou normalmente fechado.	✗	A saída especificada para o IFW204 é PNP normalmente aberta.
Montagem mecânica em rosca M12 x 1, com espaço compatível com comprimento de 65 mm.	✓	A ficha informa rosca M12 x 1 e comprimento de 65 mm; a compatibilidade mecânica depende da geometria do suporte e do espaço disponível.
Detecção a uma distância nominal superior a 4 mm.	✗	O alcance nominal de detecção especificado é 4 mm; a distância real de comutação indicada é 4 ± 10% mm e a distância de trabalho é 0...3,24 mm.
Aplicação na área de soldagem com campo eletromagnético de até 300 mT e condições ambientais dentro dos limites especificados.	✓	O modelo é indicado para área de soldagem e informa imunidade máxima a campo eletromagnético de 300 mT; temperatura ambiente especificada de -40...85 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IFW204 para Área de Soldagem, M12 x 1, PNP, Normalmente Aberto, Alcance de 4 mm

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação DC de 10...30 V.
Verifique no desenho dimensional o espaço de instalação, a rosca M12 x 1 e o comprimento de 65 mm.
Instale o sensor na configuração embutida indicada, utilizando o suporte compatível e as duas porcas de fixação incluídas.
Posicione o alvo dentro da distância de trabalho informada e confira o alinhamento mecânico da montagem.
Conecte o conector M12 de 3 contatos conforme a atribuição de pinos do datasheet; não deduza a pinagem apenas pelo número de fios.
Energize dentro da faixa especificada e confirme o chaveamento pela entrada de controle e pelos LEDs indicadores.

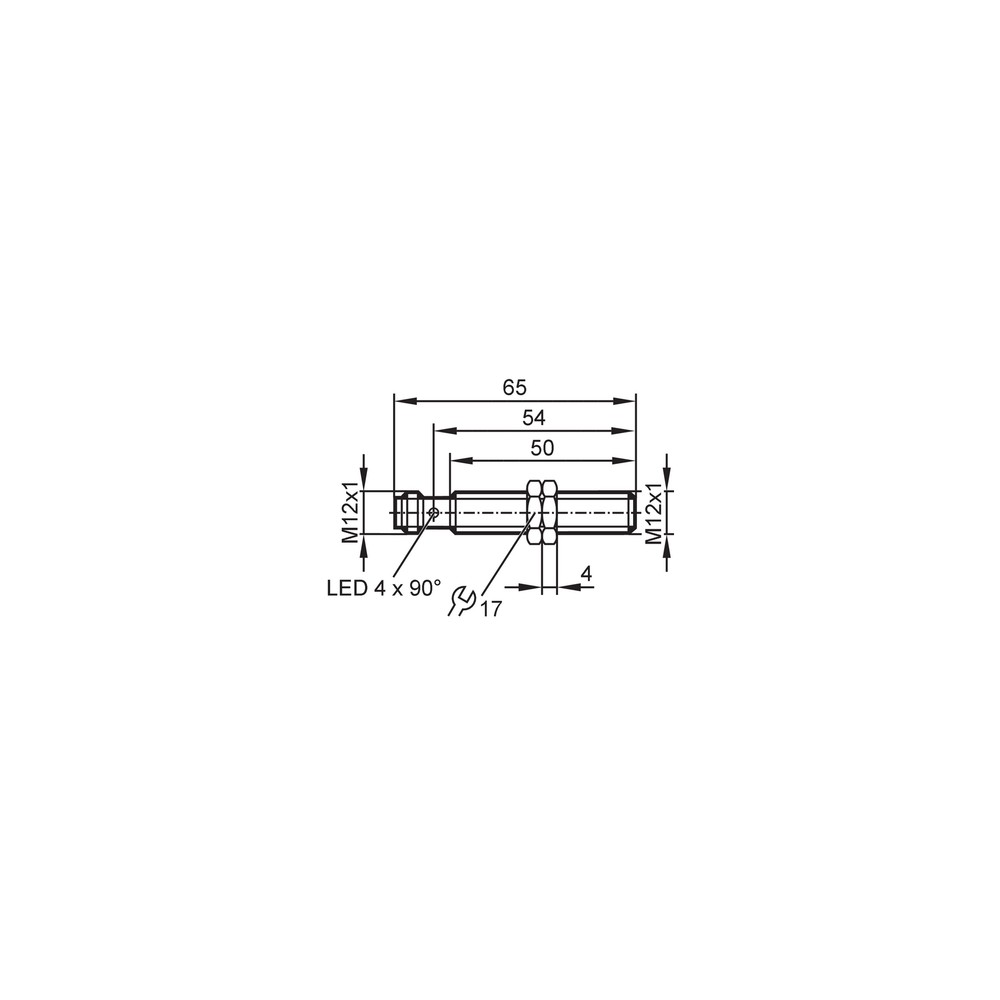

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alimentação fora da faixa, conexão incorreta, entrada incompatível com saída PNP normalmente aberta ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira a ligação segundo o datasheet, confirme o tipo de entrada do controlador e teste a posição do alvo dentro da distância de trabalho informada.
O sensor comuta, mas o controlador interpreta o sinal de forma inesperada.	A lógica da entrada pode exigir sinal NPN ou normalmente fechado, em vez da saída PNP normalmente aberta do IFW204.	Compare o tipo de saída especificado para o sensor com a configuração elétrica da entrada e verifique o estado esperado do circuito.
O estado de comutação oscila perto do ponto de detecção.	Alvo ou montagem próximos ao limite de detecção, variação mecânica da posição ou condições de instalação que não mantêm distância estável.	Confira a distância entre sensor e alvo, a fixação mecânica e a faixa de trabalho; consulte os valores de distância de trabalho, Sr e histerese no datasheet.
A detecção falha ou se altera na área de soldagem.	Campo eletromagnético no ponto de instalação acima do limite informado ou interferência associada às condições reais da instalação.	Avalie o campo no local e compare com a imunidade máxima de 300 mT; confira também alimentação, conexões e sinal de saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFW204 em português (Datasheet) Desenho em escala IFW204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFW204 e para quem ele serve?

É um sensor indutivo da ifm indicado para aplicações na área de soldagem. Serve a projetos que requerem saída PNP normalmente aberta e detecção nominal de 4 mm.

O conector é M12 e qual é a configuração elétrica?

Sim. A ficha informa um conector M12 codificado A, com 3 contatos dourados, e configuração de 3 fios; consulte o datasheet para a pinagem.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação incluídas. A embalagem é especificada como 1 peça.

Este sensor serve para uma entrada NPN ou normalmente fechada?

Não, essas configurações não correspondem à saída informada para o IFW204, que é PNP normalmente aberta. Confirme a arquitetura da entrada antes da compra.

Posso usar o IFW204 para detectar objetos não metálicos?

A ficha o especifica como sensor indutivo e não declara detecção de objetos não metálicos. Consulte o fabricante se esse tipo de alvo for necessário.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique a alimentação de 10...30 V DC, a ligação conforme o datasheet, a compatibilidade da entrada com PNP e a posição do alvo dentro da distância de trabalho.

O sinal fica instável perto do alvo: o sensor pode estar com defeito?

Não necessariamente; montagem ou alvo próximos ao limite de detecção podem causar variação percebida. Confira a fixação, a distância e a histerese especificada antes de substituir o sensor.

Como escolho entre este sensor e outro modelo?

Escolha o IFW204 quando saída PNP normalmente aberta, montagem embutida e alcance nominal de 4 mm atenderem ao projeto. Se precisar de outro tipo de saída, alcance ou conexão, compare essas especificações com outro modelo.

Como instalar o IFW204 sem errar a ligação?

Confira as dimensões e a montagem embutida no desenho e siga a pinagem do datasheet para o conector M12. Não conecte os fios por suposição; valide também a tensão e a entrada do controlador.

Que proteção ambiental e faixa de temperatura devo considerar?

A ficha informa IP65, IP66, IP67, IP68 e IP69K e temperatura ambiente de -40...85 °C. Para a condição indicada como UL Ta, a faixa informada é -25...70 °C; consulte o datasheet para as condições aplicáveis.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação do sensor; no IFW204, a saída é normalmente aberta. (Ref.: Função elétrica e função de saída.)

Alcance de detecção

Distância nominal de detecção indicada para o sensor; neste modelo, 4 mm. (Ref.: Alcance de detecção.)

Montagem embutida

Forma de instalação indicada na ficha para o sensor. (Ref.: Tipo de montagem.)

Distância real de comutação indicada pelo fabricante; para o IFW204, 4 ± 10% mm. (Ref.: Distância real de comutação Sr.)

Grau de proteção IP

Classificação de proteção declarada para o invólucro; o IFW204 informa IP65, IP66, IP67, IP68 e IP69K. (Ref.: Grau de proteção.)
