Sensor Indutivo IFW201 ifm - 8mm PNP Soldagem

Pré-visualizar: IFW201 IFM - Sensor Indutivo ifm Soldagem PNP M12 8mm

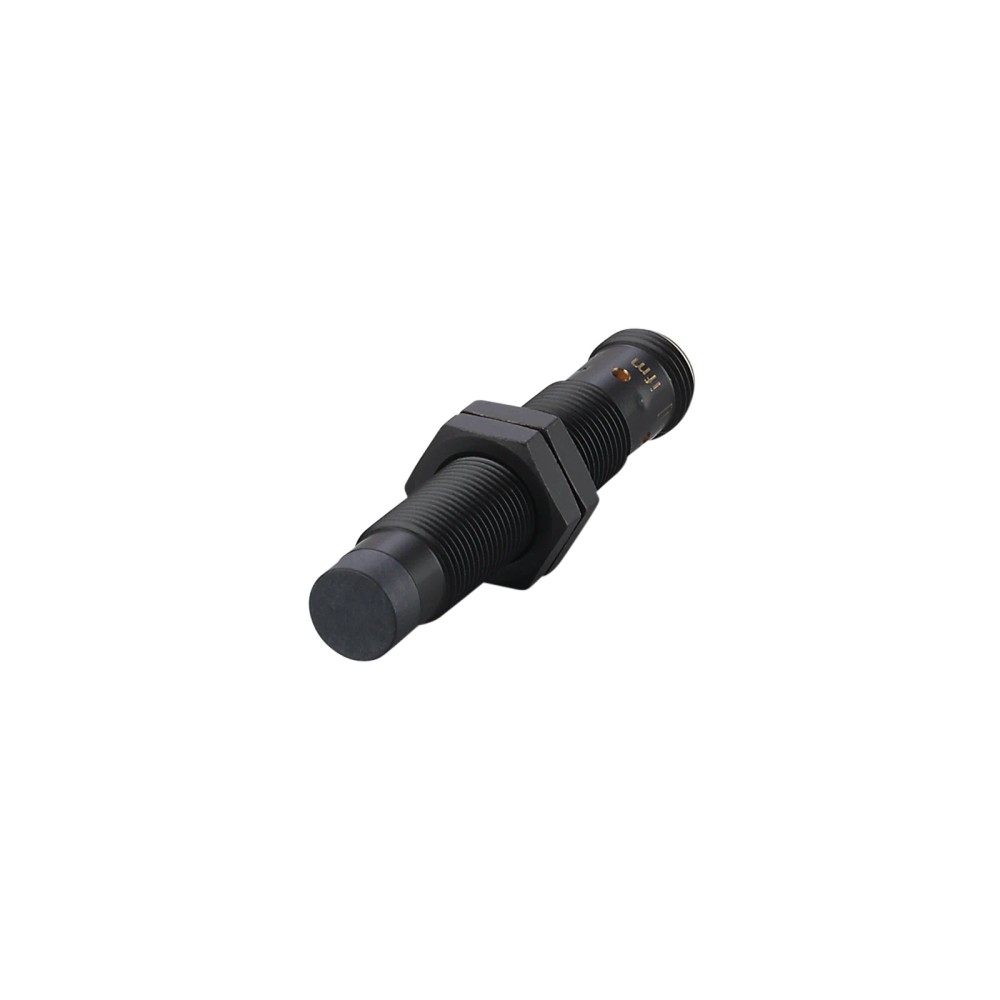

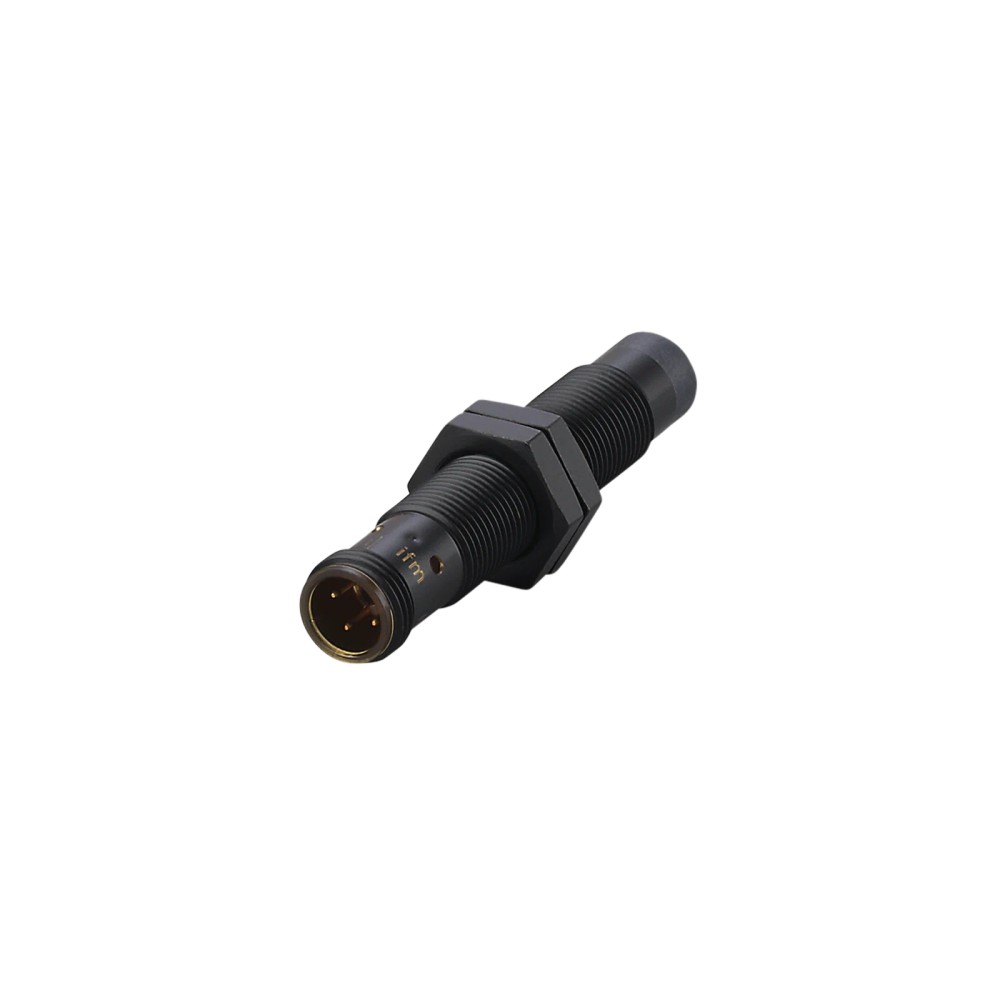

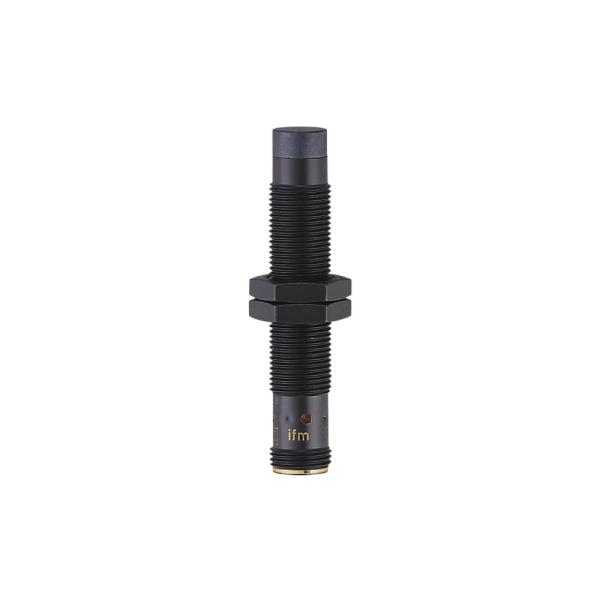

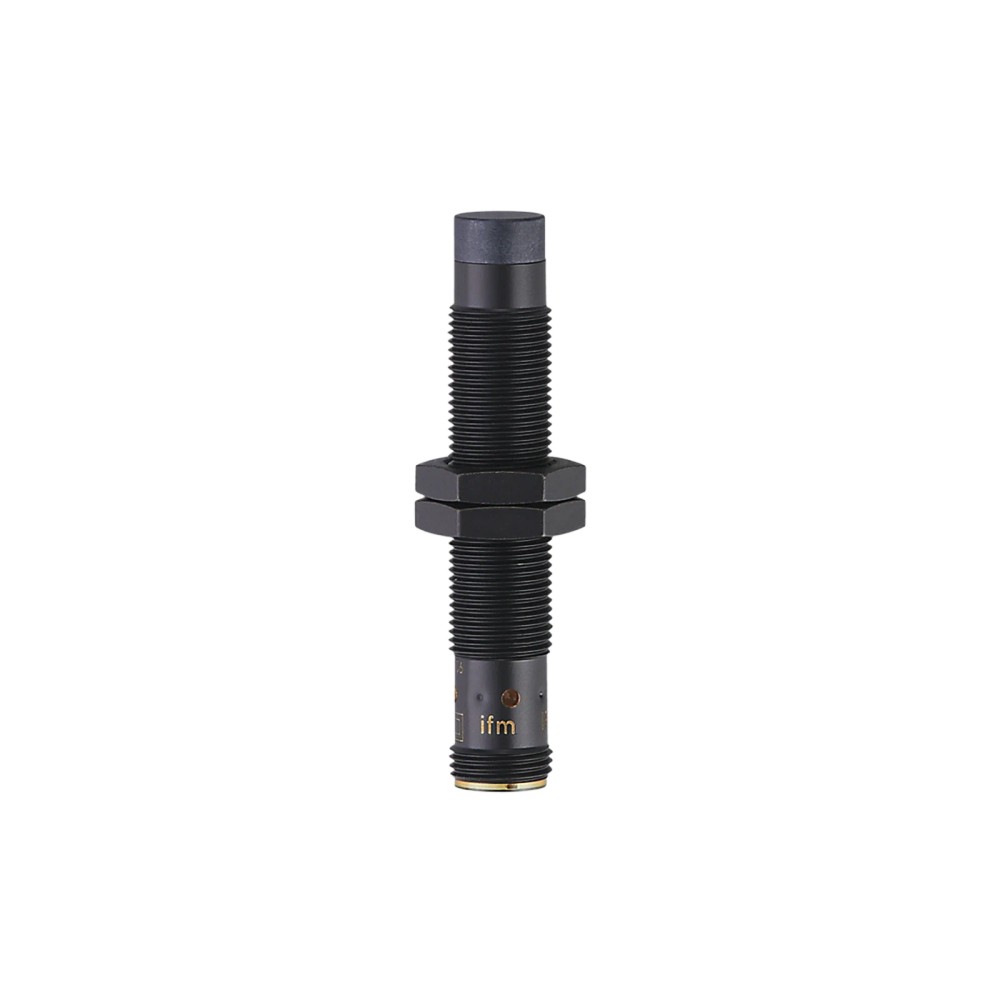

IFW201 IFM - Sensor Indutivo ifm Soldagem PNP M12 8mm

Imagem meramente ilustrativa

R$ 682,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFW201
EAN: 4021179087407
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IFW201 IFM - Sensor Indutivo ifm Soldagem PNP M12 8mm"

Destaques do Produto

Tipo de Saída

PNP

Distância de Detecção

8 mm

Conexão

M12

Aplicação Principal

Soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFW201 IFM Soldagem PNP M12 8mm

O IFW201 é um sensor indutivo de proximidade robusto, otimizado para ambientes de soldagem. Projetado com invólucro M12 e fator de correção 1, oferece detecção consistente de 8 mm para diversos metais. É ideal para aplicações industriais que exigem resistência a campos eletromagnéticos e alta frequência de comutação.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	8 mm
Saída	PNP / Normalmente Aberto
Conexão	M12
Tensão	10...30V DC
Frequência	2000 Hz
Proteção	IP 67
Temperatura	-25...70 °C
Material	Latão com revestimento anti-adesivo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com forte presença de campos eletromagnéticos, como células de soldagem robótica.
Detecção de alvos metálicos diversos (aço, alumínio, cobre) onde o fator de correção 1 é necessário.
Linhas de montagem automotiva que exigem sensores robustos M12 com alta frequência de comutação (2000 Hz).

⚠ Considere outro se precisa de:

Aplicações com temperaturas ambientes superiores a 70 °C.
Locais onde a vibração mecânica excede os limites de fixação da rosca M12.
Uso como sensor de segurança (não possui certificação de categoria de segurança SIL/PL).

APLICAÇÕES E USO

Células robóticas de soldagem (resistente a campos magnéticos).
Linhas de montagem que necessitam de detecção de diferentes tipos de metais sem reajuste de distância.
Aplicações com presença de respingos de solda graças ao revestimento anti-adesivo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFW201 IFM Soldagem PNP M12 8mm, verifique estes pontos:

Quando escolher o IFW201

Selecione este sensor para células de soldagem que operam com campos magnéticos intensos e quando for necessário detectar diferentes materiais (ferrosos/não ferrosos) com a mesma precisão de 8 mm.

Quando buscar alternativas

Considere outros modelos se a aplicação exigir detecção superior a 8 mm, se o espaço de montagem for restrito a diâmetros menores que M12, ou se o ambiente operacional exigir temperaturas acima de 70 °C.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Sensor indutivo	Identificação primária do componente.
Aplicação	Área de soldagem	Ambiente de operação validado.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida.
Tipo de saída	PNP	Lógica de comutação da carga.
Consumo de corrente	< 20 mA	Consumo nominal sem carga.
Corrente máxima	100 mA	Capacidade de carga da saída.

Performance de detecção
Alcance de detecção	8 mm	Distância nominal de detecção.
Distância real	8 ± 10 % mm	Tolerância operacional.
Fator de correção	Aço 1 / Inox 1 / Latão 1 / Alumínio 1 / Cobre 1	Consistência de detecção por material.
Histerese	3...15 % de Sr	Diferencial de comutação.

Dados mecânicos

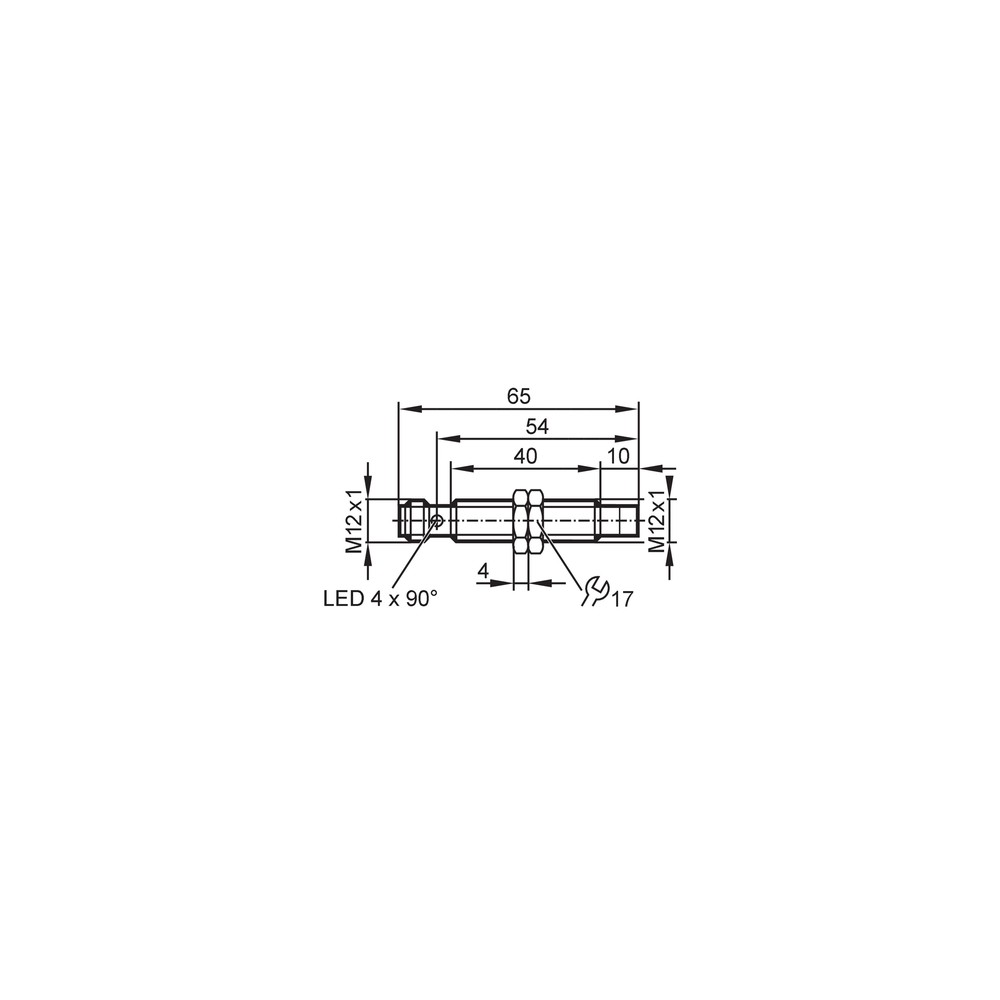

Dimensões	M12 x 1 / L = 65 mm	Geometria do invólucro.
Grau de proteção	IP 67	Estanqueidade contra sólidos e líquidos.
Materiais	Latão revestimento anti-adesivo	Construção para proteção em solda.

COMPATIBILIDADE

Comunicação

• I/O Digital Padrão (PNP)

Conexões

Elétrica Conector M12, codificação A, 3 pinos dourados

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de cobre em célula de solda	✓	O sensor possui fator de correção 1, detectando metais não ferrosos com a mesma eficácia que aço.
Uso em ambiente com forte campo eletromagnético	✓	Especificamente projetado para soldagem, com alta imunidade a campos eletromagnéticos.
Ambiente com temperatura ambiente de 85 °C	✗	O limite operacional do sensor é de 70 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFW201 IFM Soldagem PNP M12 8mm

Verifique a integridade do sensor e do cabo M12.
Rosqueie o sensor no suporte de montagem, garantindo que não haja metal ao redor da face ativa (montagem não embutida).
Ajuste a distância entre o sensor e o objeto alvo para uma faixa de 0 a 6,5 mm (distância de trabalho).
Conecte o conector M12, garantindo que o acoplamento esteja firme.
Verifique se o LED amarelo de status acende ao aproximar o metal.
Fixe com as porcas de travamento para evitar vibração e desalinhamento.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta detecção intermitente.	Acúmulo excessivo de escoria de solda na face ativa.	Limpe a face do sensor e verifique se o LED de status apaga e acende corretamente.
Sensor inoperante, sem indicação visual de LED.	Falha na conexão elétrica ou quebra interna do condutor no cabo M12.	Meça a tensão nos pinos do conector (1 e 3) com um multímetro.
Saída não ativa ou oscilação constante.	Sobrecorrente na saída PNP.	Verifique se a carga conectada não excede 100 mA.
Sensor sempre ativo ou com alcance de detecção reduzido.	Instalação inadequada (montagem embutida em metal para sensor não embutido).	Verifique o desenho dimensional para garantir o espaçamento correto em torno da face sensível.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFW201 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor IFW201 da IFM?

O IFW201 é um sensor indutivo de proximidade, concebido especificamente para detecção sem contato em ambientes de soldagem, apresentando alcance de 8 mm e saída PNP normalmente aberta.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para montagem mecânica. Cabos de conexão M12 devem ser adquiridos separadamente conforme o layout da sua instalação.

O sensor pode ser usado em qualquer ambiente industrial?

Este sensor é projetado para resistir a campos magnéticos intensos, mas não deve ser utilizado em aplicações que exijam zonas de detecção superiores a 8 mm ou ambientes com temperaturas constantes acima de 70 °C.

Este sensor é adequado para ambientes de imersão constante?

Não é recomendado para aplicações subaquáticas contínuas ou submersão prolongada, embora possua grau de proteção IP67, que garante estanqueidade contra imersão temporária.

Como diagnosticar falhas de detecção com este sensor?

O sintoma comum é a ausência de sinal de comutação mesmo com a presença de um alvo metálico. Verifique se o LED amarelo de status (4x90°) está aceso e confirme se a tensão de alimentação está na faixa de 10-30V DC.

Por que o sensor parece parar de funcionar de repente?

Verifique a integridade do cabo M12 e dos contatos. Uma causa frequente é a interrupção no cabo por respingos de solda ou mau contato no conector; utilize um multímetro para validar a continuidade do sinal PNP.

Devo escolher este sensor ou um modelo padrão?

Este é um modelo otimizado para soldagem com fator de correção 1 (mesma distância para metais ferrosos e não ferrosos). Se sua aplicação não exige imunidade a campos magnéticos ou materiais específicos, sensores indutivos padrão podem ser mais econômicos.

Qual a diferença deste sensor para um modelo comum de M12?

O IFW201 oferece vantagem técnica em ambientes de soldagem devido à sua resistência a campos eletromagnéticos, enquanto modelos comuns falham prematuramente ou perdem precisão nessas condições.

Quais os cuidados de instalação para garantir a vida útil?

Instale o sensor mantendo a face ativa limpa e livre de acúmulo de escoria de solda. Utilize as porcas de fixação inclusas para garantir o alinhamento mecânico perpendicular ao objeto de detecção.

Como funciona a procedência e o fornecimento deste produto?

O faturamento é realizado diretamente pela IFM, garantindo a procedência do material. O suporte técnico e a gestão de disponibilidade são intermediados pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

Fator de correção 1

Característica que permite ao sensor detectar diferentes metais (ferrosos e não ferrosos) à mesma distância nominal de 8 mm. (Ref.: Fator de correção = 1)

PNP

Tipo de saída de comutação que fornece tensão positiva (positivo da alimentação) para a carga quando o sensor é ativado. (Ref.: Saída de comutação, PNP)

Não embutido

Tipo de montagem onde a face sensível deve ficar livre de materiais metálicos ao redor para evitar o acionamento indesejado do campo magnético. (Ref.: Tipo de montagem, não embutido)

IP67

Grau de proteção que assegura que o invólucro é totalmente protegido contra poeira e contra os efeitos de imersão temporária em água. (Ref.: Grau de proteção, IP 67)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, necessária para evitar oscilações de comutação. (Ref.: Histerese, 3...15 % de Sr)
