Sensor Indutivo IFW200 IFM - M12 PNP para Soldagem

Pré-visualizar: IFW200 IFM - Sensor Indutivo ifm Soldagem M12 PNP NA 3mm

IFW200 IFM - Sensor Indutivo ifm Soldagem M12 PNP NA 3mm

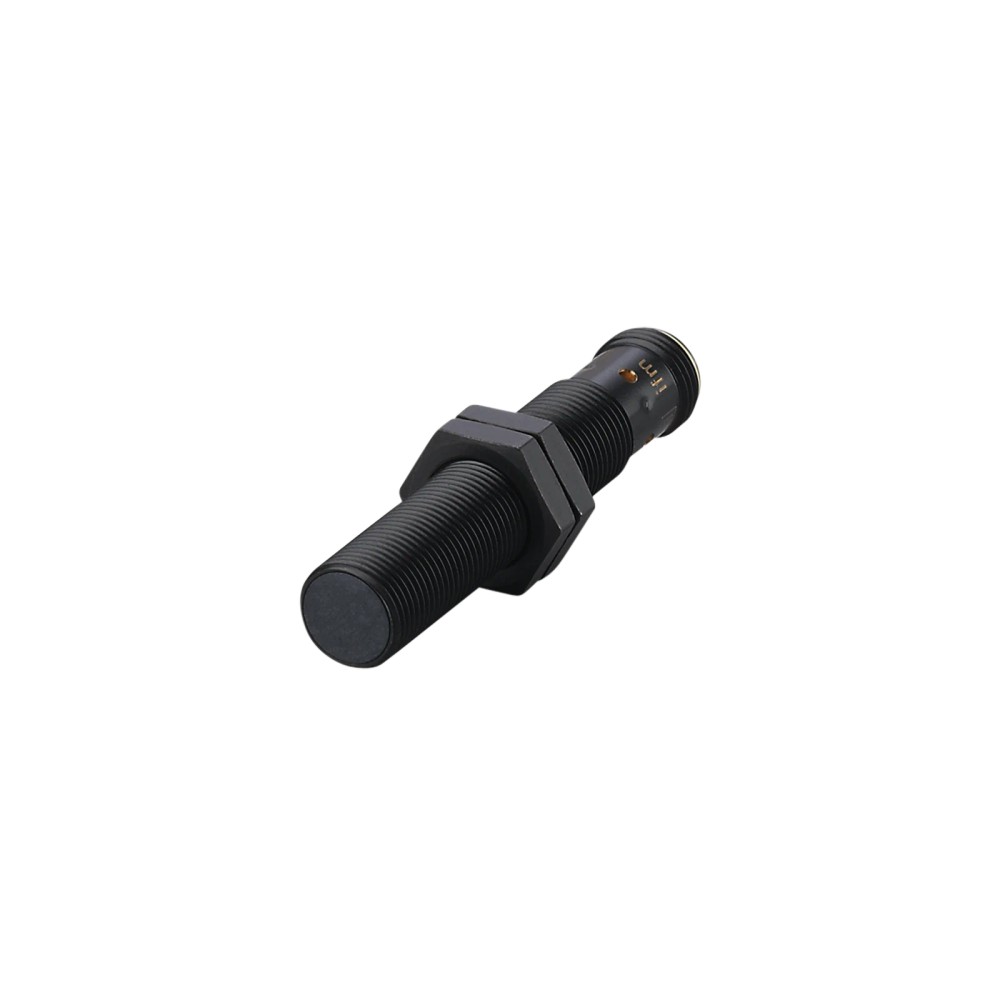

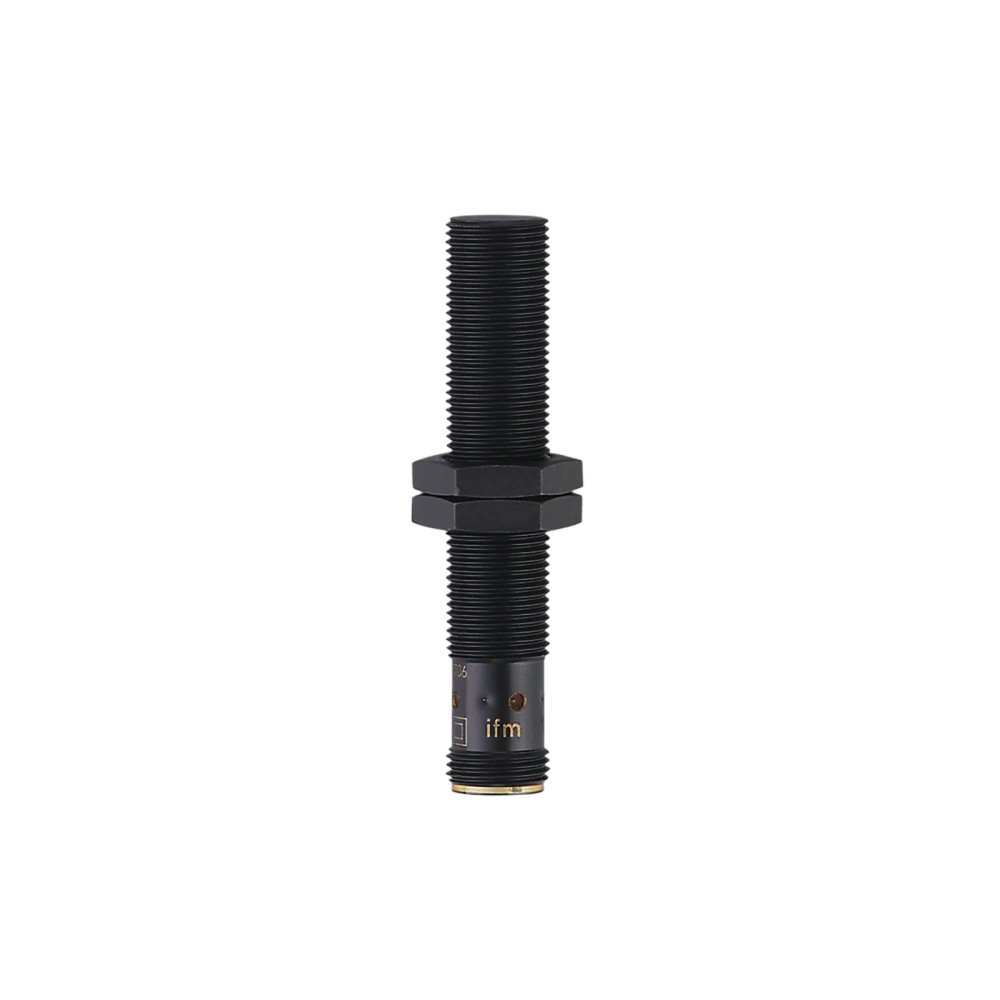

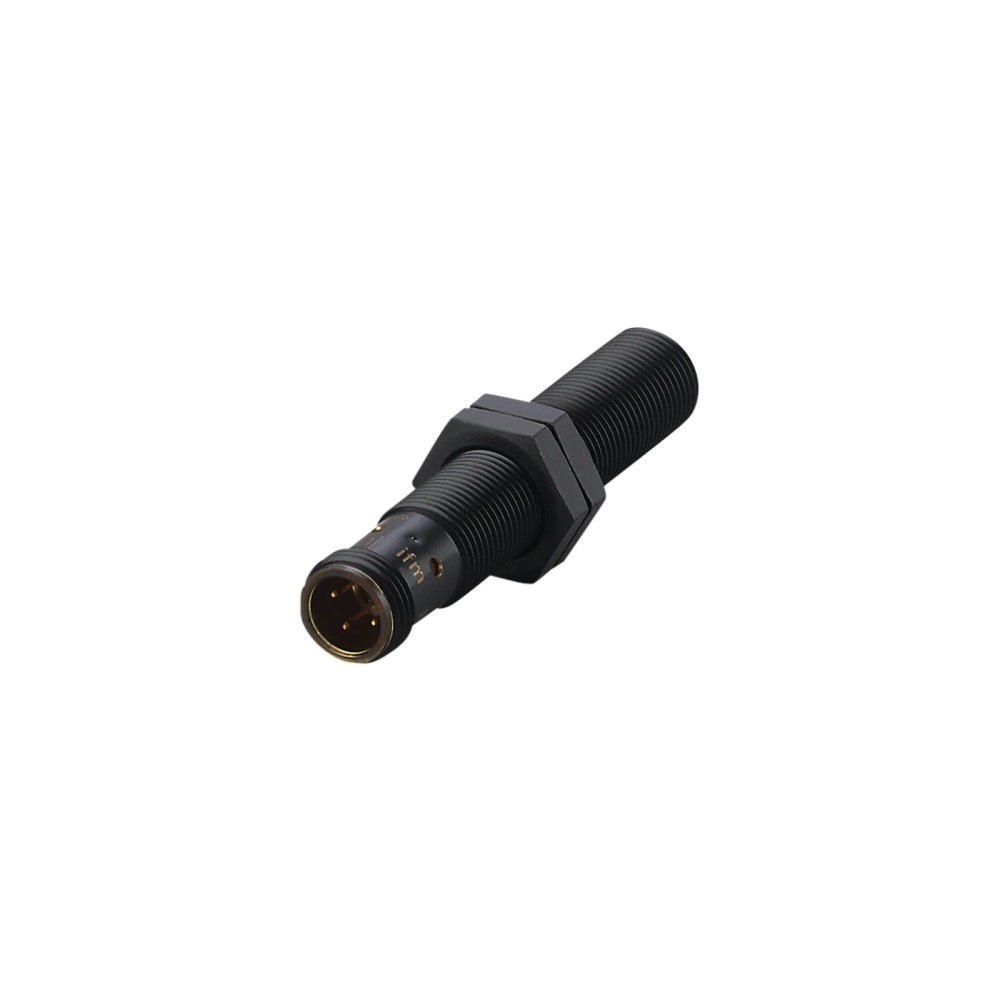

Imagem meramente ilustrativa

R$ 682,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFW200
EAN: 4021179087391
NCM do produto: 85365090

Destaques do Produto Alcance nominal 3 mm...mais

Fechar menu

Saiba mais sobre: "IFW200 IFM - Sensor Indutivo ifm Soldagem M12 PNP NA 3mm"

Destaques do Produto

Alcance nominal

3 mm

Tipo de saída

PNP normalmente aberta

Tensão de operação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Aplicação indicada

Área de soldagem

Grau de proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFW200, M12 x 1, PNP normalmente aberto, alcance de 3 mm, para área de soldagem

O IFM IFW200 é um sensor indutivo para detectar objetos metálicos, com aplicação indicada pelo fabricante em áreas de soldagem. Possui saída PNP normalmente aberta, alcance nominal de 3 mm e conexão elétrica M12 de 3 contatos. Sua ficha também informa resistência a campos eletromagnéticos e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFW200
Tipo de sensor	Indutivo
Alcance de detecção	3 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação	2000 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1 / comprimento de 65 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação na área de soldagem, conforme aplicação informada na ficha.
Instalações que atendam à alimentação de 10...30 V DC, à entrada PNP normalmente aberta e à conexão M12 de 3 contatos.
Montagem embutida com distância de detecção compatível com o alcance nominal de 3 mm.

⚠ Considere outro se precisa de:

Não especificar para uma entrada exclusivamente NPN ou normalmente fechada sem verificar se o sistema de controle aceita a saída PNP normalmente aberta.
Não especificar quando a distância necessária de detecção exceder o alcance nominal de 3 mm.
Não conectar a uma alimentação fora da faixa de 10...30 V DC.

APLICAÇÕES E USO

Uso declarado: detecção indutiva na área de soldagem. A ficha informa resistência a campos eletromagnéticos e imunidade máxima de 300 mT; valide as condições reais de campo e instalação com o datasheet.
Detecção de objetos metálicos em montagem embutida, quando a distância de trabalho requerida estiver dentro da faixa de 0...2,4 mm e do alcance nominal de 3 mm.
Aplicação em circuitos de automação com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta. A compatibilidade do controlador deve ser conferida no projeto elétrico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFW200, M12 x 1, PNP normalmente aberto, alcance de 3 mm, para área de soldagem, verifique estes pontos:

Escolha o IFW200

Quando a aplicação requer detecção indutiva na área de soldagem e o circuito aceita saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos. Confirme que a geometria e a distância de montagem são compatíveis com o alcance nominal de 3 mm.

Avalie outra configuração

Se o controlador exige saída NPN, saída normalmente fechada, outra conexão elétrica ou uma distância de detecção superior a 3 mm, compare os requisitos com a ficha de outra versão antes de especificar. A ficha deste modelo não permite confirmar compatibilidade com essas configurações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFW200	Código do modelo indicado no anúncio e na ficha do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada pelo fabricante.
Aplicação	Área de soldagem	Aplicação declarada na ficha.
Alcance aumentado	Sim	Característica especial informada na ficha; o alcance nominal especificado é 3 mm.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT	Característica declarada para uso em ambiente com campos eletromagnéticos.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Valores de fator de correção listados na ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha.
Classe de proteção	II	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante especificado para a saída de comutação DC.

Saída de comutação
Função elétrica	PNP	Tipo de saída especificado.
Configuração da saída	Normalmente aberta	Estado funcional declarado para a saída.
Número de fios	3 fios	Quantidade de fios indicada nos dados básicos.
Frequência de comutação DC	2000 Hz	Frequência de comutação especificada para operação DC.

Faixa de detecção
Alcance de detecção	3 mm	Alcance nominal indicado para montagem embutida.
Distância real de comutação Sr	3 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...2,4 mm	Faixa de trabalho informada na ficha.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa de histerese especificada como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção declarado na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências EMC transcritos da ficha do produto.
Certificado UL Ta	-25...70 °C	Faixa de temperatura associada ao dado UL informado na ficha.
Número de arquivo UL	E174191	Identificador UL indicado nos dados do produto.
Número de aprovação UL	A005	Identificador de aprovação informado na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.

Dados mecânicos e conexão
Designação da rosca	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	65 mm	Comprimento informado para o sensor.
Montagem	Embutida	Tipo de montagem especificado.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração da conexão elétrica informada na ficha.
Materiais	Invólucro: latão com revestimento anti-adesivo; face ativa: LCP preto; janela dos LEDs: PEI; porcas de fixação: latão com revestimento anti-adesivo	Materiais declarados para os componentes indicados.
Peso	29,1 g	Peso informado nos dados técnicos.
Material incluído	2 porcas de fixação	Acessórios incluídos segundo a ficha.
Tipo de invólucro	Forma construtiva de roscas; Enclosure type 1	Descrições de construção informadas na ficha.

Displays e operação
Indicador de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual de estado descrita na ficha.
Software embedded incluído	Sim	Campo informado na ficha; não há descrição adicional de função.

Vida útil e identificação comercial
MTTF	665 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil individual.
SKU e part number	IFW200	Identificadores do produto.
GTIN	4021179087391	Identificador comercial informado.
Marca	ifm	Marca indicada para o produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; a saída informada é discreta, PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados. Alimentação de 10...30 V DC; saída de comutação PNP normalmente aberta. Verifique a atribuição dos pinos no datasheet antes de ligar.

Processo Invólucro roscado M12 x 1, comprimento de 65 mm; montagem embutida. Não há conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação de 10...30 V DC e conexão M12 de 3 contatos	✓	Esses requisitos correspondem à saída, alimentação e conexão elétrica informadas para o IFW200; confirme a pinagem no datasheet.
Detecção indutiva em aplicação na área de soldagem, com distância dentro do alcance nominal de 3 mm	✓	A aplicação na área de soldagem e o alcance nominal constam na ficha do produto.
Controlador que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta; não informa uma configuração NPN ou normalmente fechada.
Aplicação que exige detecção além de 3 mm	✗	O alcance nominal especificado é 3 mm; a ficha não sustenta detecção a uma distância superior.
Aplicação com protocolo de comunicação específico	✗	A ficha não informa protocolo de comunicação para este sensor; informa saída discreta PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFW200, M12 x 1, PNP normalmente aberto, alcance de 3 mm, para área de soldagem

Confirme que o ponto de instalação requer sensor indutivo embutido e que a distância de detecção é compatível com os valores especificados.
Verifique no datasheet a conexão M12, a codificação, a pinagem e a compatibilidade elétrica do controlador antes de energizar.
Monte o sensor na rosca M12 x 1, respeitando as condições mecânicas da instalação e sem danificar a face ativa.
Ajuste a posição em relação ao objeto detectado considerando a faixa de trabalho informada pelo fabricante.
Conecte a alimentação DC dentro da faixa de operação e a saída PNP normalmente aberta conforme o esquema de ligação do datasheet.
Energize o circuito e confira o estado da saída e o indicador LED; valide a detecção na condição real de operação.

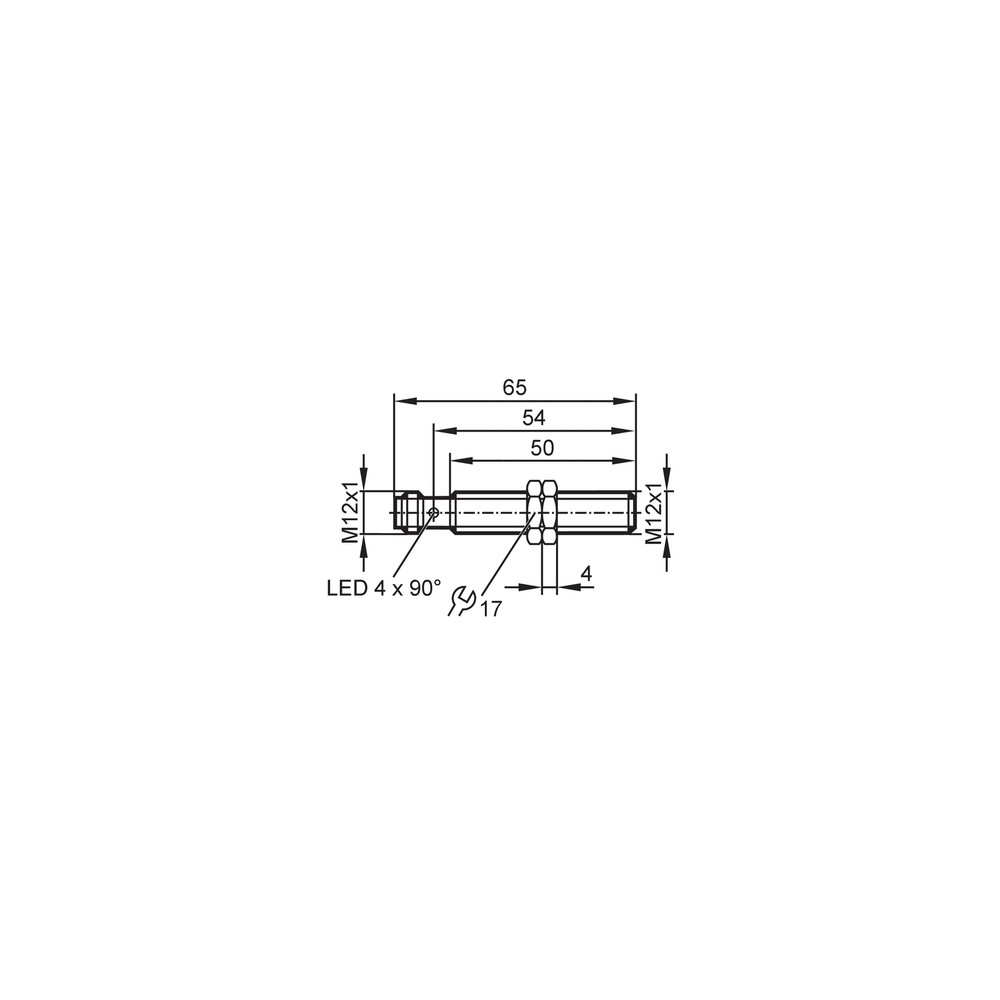

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e a entrada do controlador, ou ligação elétrica incorreta.	Confira o tipo de entrada do controlador e compare a ligação dos contatos com o esquema do datasheet; verifique a alimentação dentro da faixa especificada.
O sensor não comuta na distância esperada.	Alvo fora da distância de trabalho, posicionamento inadequado ou condição de montagem diferente da montagem embutida especificada.	Meça a distância entre a face ativa e o alvo e compare com a faixa de trabalho de 0...2,4 mm; confira a instalação e o alvo.
A saída permanece ativa ou inativa durante o ciclo.	Estado do alvo ou lógica do circuito diferente do esperado para uma saída normalmente aberta, ou problema de conexão.	Verifique a presença do alvo, a lógica de entrada do controlador, a alimentação e o estado indicado pelo LED de comutação.
A detecção fica instável em ambiente de soldagem.	Condição de campo eletromagnético ou instalação que requer validação em relação às condições declaradas para o sensor.	Compare a condição de campo com a imunidade máxima informada de 300 mT e revise a instalação e as conexões conforme o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFW200 em português (Datasheet) Desenho em escala IFW200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFW200 e para quem ele serve?

É um sensor indutivo IFM com saída PNP normalmente aberta, indicado para detecção na área de soldagem. É destinado a circuitos de controle compatíveis com a alimentação DC e a saída especificadas.

Qual conexão elétrica e alimentação devo prever?

A conexão é M12, codificação A, com 3 contatos dourados, e a alimentação de operação é de 10...30 V DC. Consulte o datasheet para confirmar a pinagem.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não há indicação de cabo incluído nos dados fornecidos.

Este modelo serve para um controlador que só aceita saída NPN?

A ficha especifica saída PNP normalmente aberta, não NPN. Para uma entrada exclusivamente NPN, selecione uma configuração cuja saída corresponda ao controlador.

Posso usar o IFW200 quando preciso detectar além de 3 mm?

A ficha especifica alcance nominal de 3 mm e distância de trabalho de 0...2,4 mm. Não use esses dados para assumir detecção garantida além dos limites informados.

O sensor não muda o estado da entrada; o que devo verificar antes de trocar?

Confira primeiro a alimentação, a compatibilidade da entrada com PNP normalmente aberto e a pinagem M12 no datasheet. Verifique também a distância do alvo e o indicador de comutação.

A detecção oscila na aplicação de soldagem; o sensor pode estar com defeito?

A oscilação não confirma falha do sensor. Verifique a instalação, as conexões e as condições reais de campo, comparando-as com a imunidade máxima de 300 mT informada na ficha.

Devo comprar este sensor avulso ou procurar um kit?

A ficha informa o sensor e 2 porcas de fixação incluídas, mas não lista um kit ou cabo. Se a instalação exigir outros componentes, confirme separadamente os itens necessários.

Quando escolher o IFW200 em vez de outro sensor indutivo?

Escolha-o quando os requisitos forem saída PNP normalmente aberta, alimentação de 10...30 V DC, conexão M12 de 3 contatos e alcance nominal de 3 mm. Se a aplicação exigir outra saída ou distância, compare com a ficha da outra versão.

Como conferir a montagem e a ligação antes de colocar o sensor em operação?

Use a rosca M12 x 1 e valide a instalação embutida e a distância em relação ao alvo. Consulte o datasheet para a pinagem e o esquema elétrico antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica alcance nominal de 3 mm. (Ref.: alcance de detecção)

PNP normalmente aberto

Configuração de saída em que o sensor fornece uma saída PNP com função normalmente aberta. (Ref.: função elétrica e configuração de saída)

Montagem embutida

Tipo de montagem declarado para o sensor; deve ser considerado na instalação e na distância de detecção. (Ref.: montagem)

Símbolo usado na ficha para a distância real de comutação, especificada neste modelo como 3 ± 10 % mm. (Ref.: distância real de comutação Sr)

IP 67

Grau de proteção indicado pelo fabricante para o invólucro do sensor. (Ref.: grau de proteção)
