Sensor Indutivo IFT258 IFM - Totalmente Metálico

Pré-visualizar: IFT258 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 IO-Link PNP/NPN

IFT258 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 IO-Link PNP/NPN

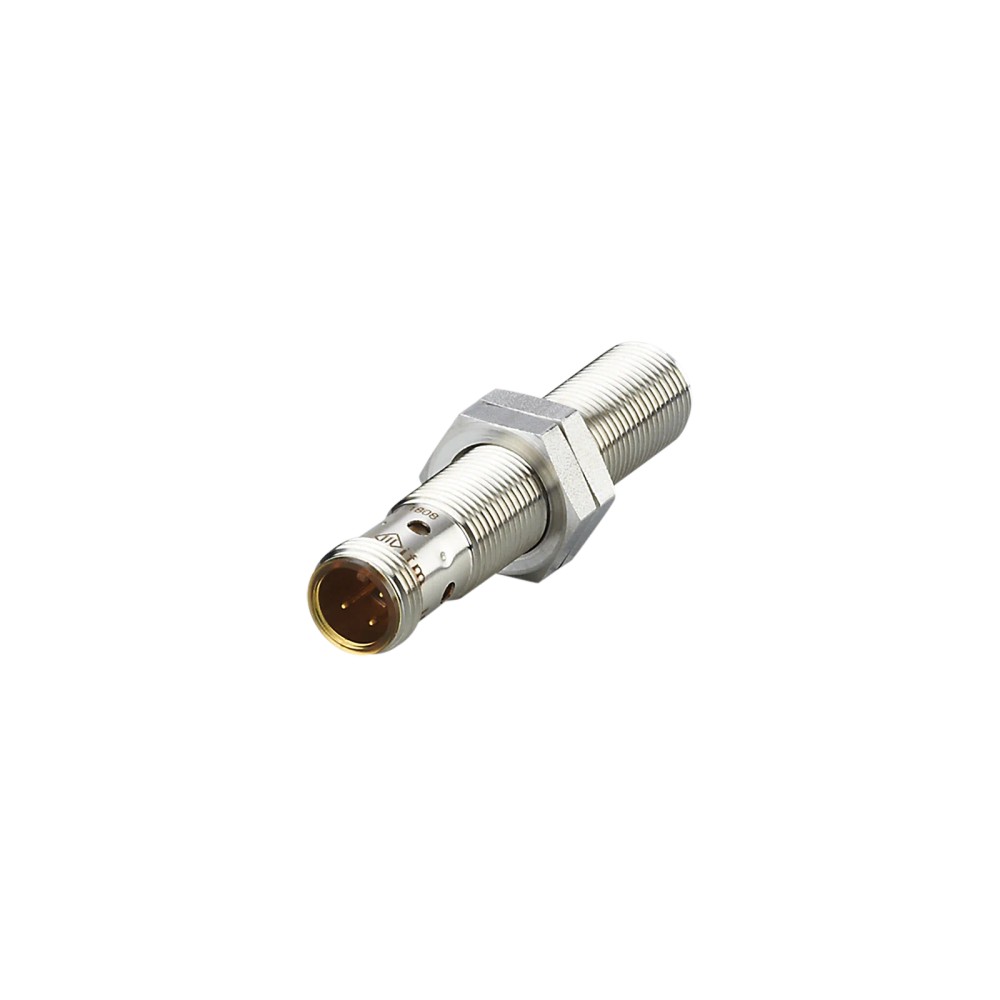

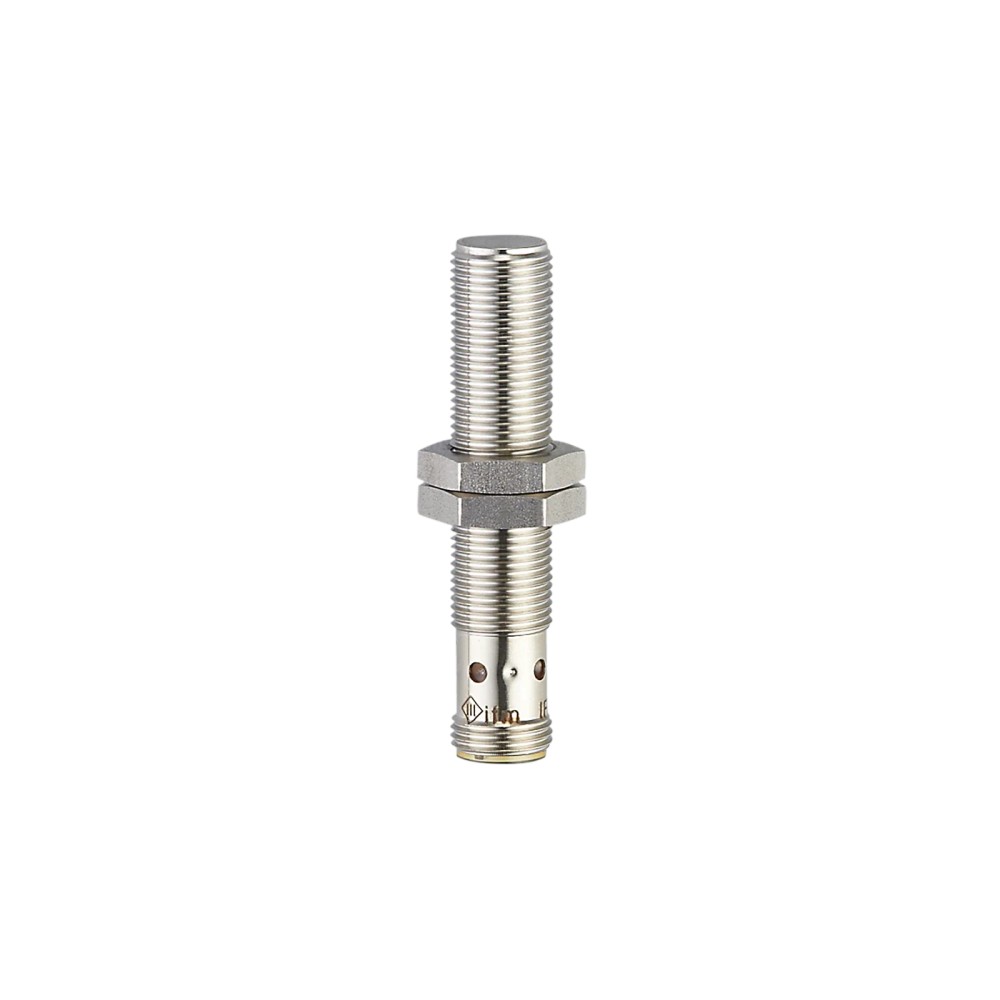

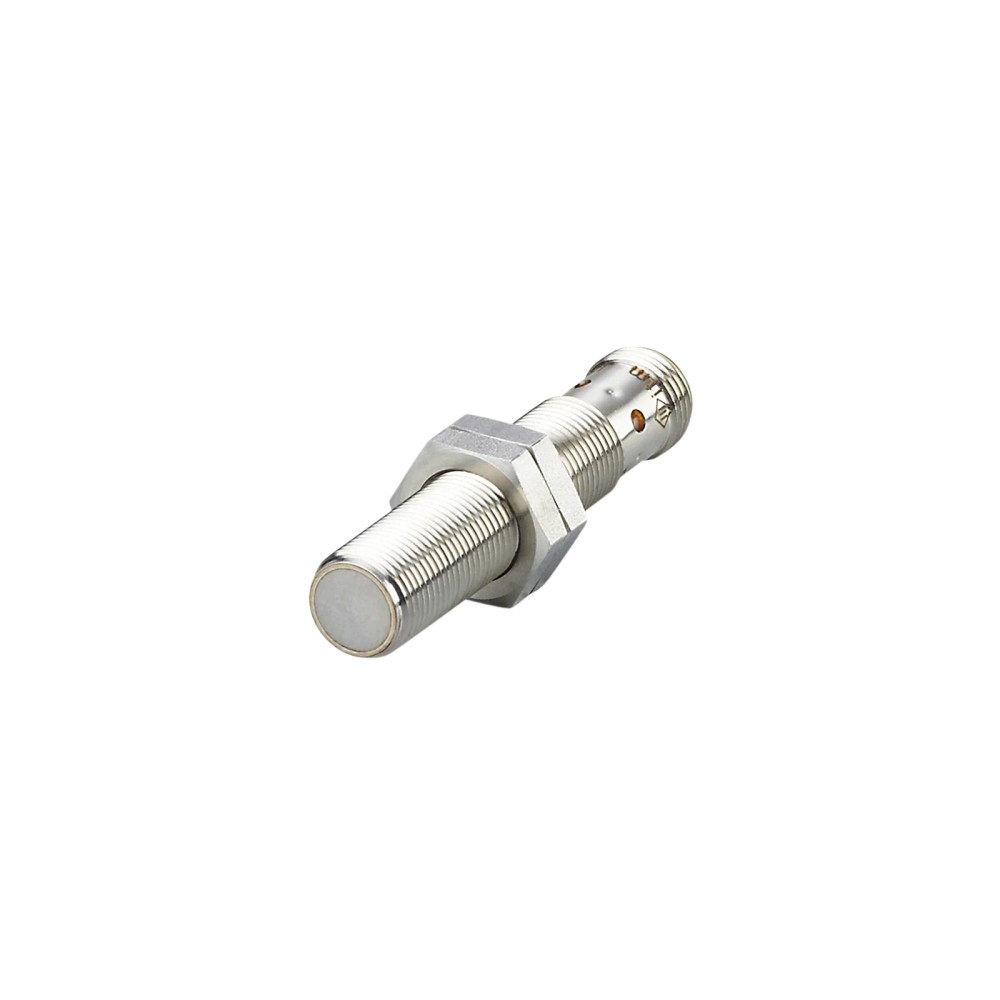

Imagem meramente ilustrativa

R$ 801,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT258
EAN: 4021179316354
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IFT258 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 IO-Link PNP/NPN"

Destaques do Produto

Tecnologia

Sensor indutivo totalmente metálico

Saída

PNP/NPN parametrizável

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

10...30 V DC

Conexão

M12 x 1; conexão elétrica M12 codificação A

Ambiente

0...100 °C; proteção IP65 a IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IFT258 M12 IO-Link PNP/NPN

O IFM IFT258 é um sensor indutivo totalmente metálico para detecção em aplicações industriais, incluindo áreas higiênicas e processos com limpeza periódica. Possui interface IO-Link e saída PNP/NPN parametrizável. Sua construção M12 x 1 tem comprimento de 60 mm e grau de proteção até IP69K. A alimentação especificada é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Saída	PNP/NPN parametrizável; abertura/fechamento parametrizável
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados
Dimensões	M12 x 1; comprimento de 60 mm
Tensão de operação	10...30 V DC
Grau de proteção	IP65, IP66, IP67, IP68, IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em áreas higiênicas e aplicações com processos de limpeza periódicos, conforme aplicação indicada na ficha.
Instalações que requerem saída PNP/NPN parametrizável, IO-Link ou operação em modo SIO.
Montagem embutida em posição compatível com a rosca M12 x 1 e com a faixa de alimentação e temperatura especificadas.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora de 10...30 V DC ou temperatura ambiente fora de 0...100 °C, conforme os limites informados.
Não tratar o equipamento como sensor óptico, capacitivo ou como dispositivo de comunicação diferente de IO-Link/modo SIO; a ficha o identifica como indutivo.
Não presumir alcance de detecção específico sem confirmar o ponto de comutação e as condições de instalação no datasheet.

APLICAÇÕES E USO

Uso indicado pelo fabricante: detecção indutiva em áreas higiênicas e em processos de limpeza periódicos. A ficha relaciona essa aplicação ao produto, mas não detalha agentes de limpeza, concentração ou procedimento; confirme essas condições com o fabricante.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou linhas de processo, desde que a montagem, a distância de detecção, o material do alvo e os fatores de correção sejam compatíveis. Essa possibilidade deve ser validada na aplicação real.
Para operação com IO-Link, considerar master com porta classe A e parâmetros de comunicação informados. Em modo SIO, validar a entrada do controlador e a configuração PNP/NPN.
Respeitar a faixa de temperatura ambiente de 0...100 °C e os limites elétricos especificados. A indicação de IP não substitui a validação da instalação completa e dos conectores utilizados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFT258 M12 IO-Link PNP/NPN, verifique estes pontos:

Escolha o IFT258 quando

A aplicação exigir detecção indutiva, construção totalmente metálica, montagem embutida M12 x 1 e operação com IO-Link ou saída PNP/NPN parametrizável. Confirme a alimentação de 10...30 V DC e a temperatura ambiente de 0...100 °C.

Avalie outra configuração quando

A instalação exigir alimentação fora da faixa especificada, temperatura ambiente fora de 0...100 °C, conexão mecânica diferente de M12 x 1 ou uma tecnologia de detecção que não seja indutiva. Verifique no datasheet os parâmetros de detecção e a ligação elétrica antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo totalmente metálico IFM IFT258	Identificação do modelo conforme anúncio.
SKU / Part Number	IFT258	Código de identificação do produto.
GTIN	4021179316354	Identificador comercial informado na ficha.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada no contexto do produto.
Tipo de sensor	Indutivo	Tecnologia de detecção informada.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Limite informado para consumo.
Classe de proteção	III	Classificação elétrica informada.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua informado para a saída de comutação DC.

Saídas e comutação
Configuração de saída	Abertura/fechamento parametrizável	Função de saída selecionável conforme configuração.
Saída de comutação	PNP/NPN	Tipo de saída informado; parametrizável.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Ponto de comutação IO-Link	0,7...3,51 mm; parametrizável	Faixa indicada para ajuste do ponto de comutação via IO-Link.
Display de status de chaveamento	4 x LED, amarelo	Indicação visual de estado informada.

Medição e precisão IO-Link
Range de medição IO-Link	0,375...3,75 mm	Faixa de medição indicada para IO-Link.
Histerese	3...15 % de Sr	Faixa especificada em relação a Sr.
Repetibilidade IO-Link	± 1 % do valor da faixa de medição final	Desvio de repetibilidade informado para IO-Link.
Erro de linearidade IO-Link	± 2 % do valor da faixa de medição final	Erro de linearidade especificado para IO-Link.
Coeficiente de temperatura	± 0,2 %/K do valor da faixa de medição final	Variação especificada em função da temperatura.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,8; alumínio: 0,6; cobre: 0,3	Fatores de correção indicados por material; considere-os ao avaliar a resposta de detecção.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão de protocolo indicada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e classe de transferência informadas.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo informado para o ciclo do processo.
Classe de master port exigida	A	Requisito informado para a porta do master IO-Link.
Modo SIO	Sim	Operação em modo SIO indicada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; multiple switching signal, Teach channel, Common - I&D Identification and Diagnosis	Perfil de sensor indicado na ficha.
DeviceID default	1090	Identificador padrão informado.

Conexões e instalação mecânica
Designação da rosca	M12 x 1	Dimensão da rosca de montagem.
Dimensões	M12 x 1; comprimento de 60 mm	Dimensões mecânicas informadas.
Montagem	Embutida	Tipo de montagem indicado.
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados	Características da conexão elétrica.
Máximo torque de aperto	15 Nm	Limite de torque informado para o aperto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído conforme ficha.
Peso	29,2 g	Massa indicada no dataset do catálogo.
Materiais	Invólucro, face ativa e porcas de fixação: aço inoxidável 1.4404 (316L); janela de LEDs: PEI	Materiais identificados para os componentes listados.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus de proteção listados na ficha.
Resistência à pressão	100 bar / 10 MPa	Valor informado; aviso da ficha especifica a face ativa.
Aviso de resistência à pressão	Face ativa	A especificação de resistência à pressão refere-se à face ativa.
Alteração rápida da temperatura	EN 60068-2-14 Nc; TA = 0 °C, TB = 100 °C, t1 = 30 min, t2 < 10 s; 50 ciclos	Condição de ensaio informada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Método e severidade de ensaio informados.

Resistência mecânica e EMC
Força de impacto	1 J	Valor de impacto informado.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio de choque informada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio de choque duradouro informada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz), 50 ciclos, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração informada.
Certificações EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Normas e níveis de ensaio EMC listados na ficha.

Certificações e dados adicionais
Certificado UL Ta	-25...70 °C	Faixa de temperatura ambiente indicada para a certificação UL.
Enclosure type UL	Type 1	Classificação de enclosure UL informada.
Número do arquivo UL	E174191	Referência UL informada.
Número de aprovação UL	A008	Identificador de aprovação informado.
Fontes de alimentação UL	Limited Voltage/Current	Categoria de fonte informada.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos.
Software embedded incluído	Sim	Informação indicada na ficha.
MTTF	635 anos	Valor informado no dataset; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; requer classe A de master port.

• Modo SIO disponível.

• Perfil IO-Link informado: Smart Sensor - SSP 0 Generic Profiled Sensor; sinais de comutação múltiplos, canal Teach e identificação/diagnóstico.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP/NPN parametrizável. Verifique a pinagem no datasheet e a compatibilidade do cabo/conector antes de energizar.

Processo Conexão mecânica por rosca M12 x 1, montagem embutida. Comprimento de 60 mm. A conexão M12 mecânica não determina, por si só, a compatibilidade elétrica do cabo ou da porta IO-Link.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A e operação IO-Link 1.1	✓	A ficha informa IO-Link 1.1, COM2 e exigência de classe A para a porta do master.
Entrada digital que opere em modo SIO e seja compatível com a saída PNP/NPN parametrizada	✓	O modo SIO está indicado como disponível; confirme a configuração de saída e a entrada do controlador.
Instalação com alimentação DC de 10...30 V	✓	Essa é a faixa de tensão de operação informada.
Aplicação com conexão mecânica M12 x 1 e montagem embutida	✓	A rosca e o tipo de montagem constam na ficha.
Sistema que exija alimentação fora de 10...30 V DC	✗	A tensão requerida estaria fora da faixa de operação especificada.
Ambiente com temperatura fora de 0...100 °C	✗	A temperatura ambiente informada para o produto é 0...100 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFT258 M12 IO-Link PNP/NPN

Confirme que o sensor, o controlador e a fonte são compatíveis com alimentação de 10...30 V DC.
Verifique se a conexão mecânica é M12 x 1 e se a montagem embutida é adequada ao alojamento.
Instale o sensor sem exceder o torque máximo informado de 15 Nm.
Conecte por interface M12 codificação A; confira a pinagem e o esquema no datasheet antes de energizar.
Configure a saída PNP/NPN e a função de abertura/fechamento conforme a entrada do controlador; para IO-Link, use master com porta classe A.
Após energizar, confira o estado pelos LEDs e valide a detecção e os parâmetros de comutação no sistema.

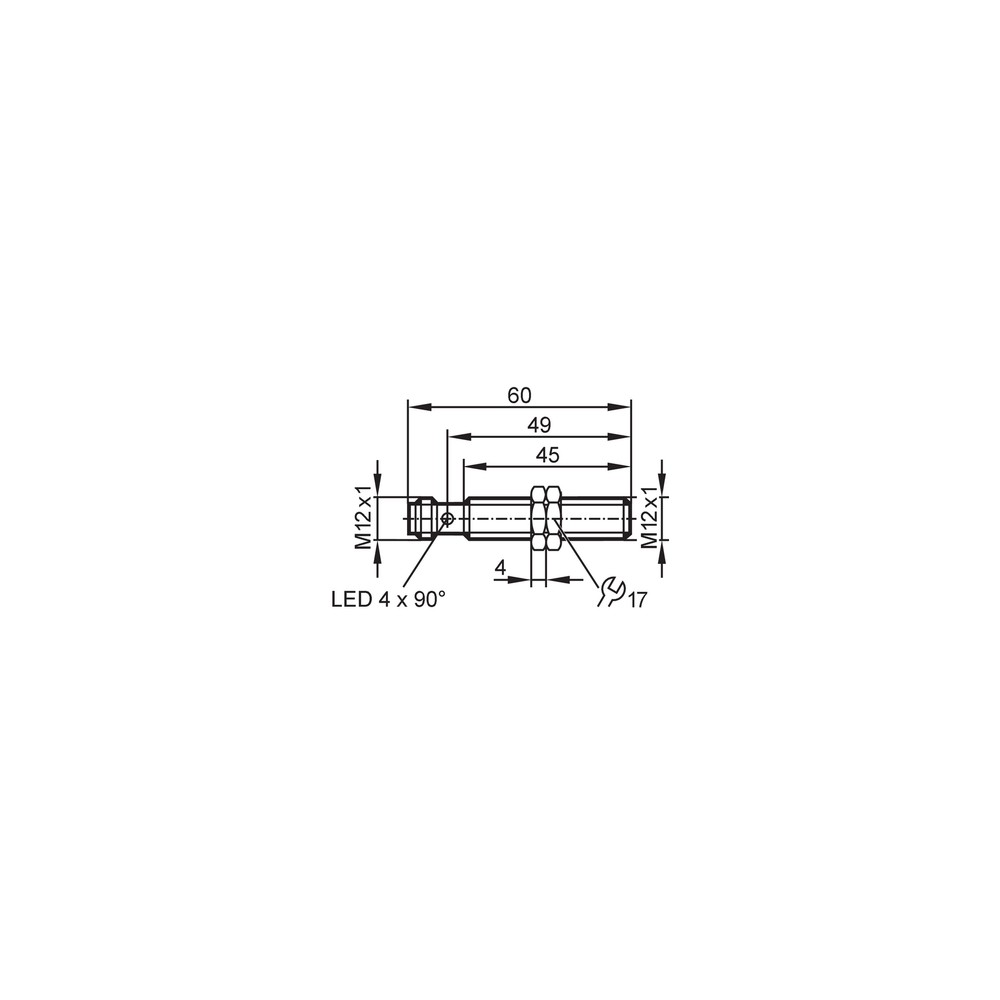

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída parametrizada e a entrada do controlador.	Meça a alimentação no conector, confira a pinagem no datasheet e verifique a configuração PNP/NPN e abertura/fechamento.
O sensor não comunica por IO-Link.	Master sem porta classe A, configuração de protocolo incompatível ou conexão elétrica incorreta.	Confirme a classe da porta do master, a revisão IO-Link suportada, a configuração COM2 e a ligação M12 codificação A.
A detecção muda ao substituir o material do alvo.	Fator de correção dependente do material do alvo.	Identifique o material e compare o fator indicado na ficha; valide a distância e o ponto de comutação na aplicação.
O sensor apresenta acionamentos instáveis após a instalação.	Posicionamento, montagem ou ajuste do ponto de comutação inadequados à aplicação; a ficha também informa uma faixa de histerese.	Confira a montagem embutida, a posição do alvo e a parametrização do ponto de comutação; compare o comportamento com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFT258 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT258 e para quem ele serve?

É um sensor indutivo totalmente metálico com interface IO-Link e saída PNP/NPN parametrizável. É indicado para detecção em áreas higiênicas e processos de limpeza periódicos, conforme a aplicação declarada na ficha.

O IFT258 funciona com IO-Link e com entrada digital comum?

Sim. A ficha informa IO-Link 1.1 e modo SIO; para entrada digital, confirme a configuração PNP/NPN e a compatibilidade elétrica do controlador.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como acessórios incluídos. Não há indicação de cabo ou master IO-Link incluído.

Posso usar o sensor em uma instalação acima de 100 °C?

A temperatura ambiente informada é de 0...100 °C, portanto uma condição acima desse limite fica fora da faixa especificada. A ficha também cita uma faixa UL Ta de -25...70 °C para a certificação UL.

Ele pode substituir um sensor capacitivo ou óptico?

Não é possível confirmar essa substituição apenas pela ficha: o IFT258 é indutivo. Se a aplicação exigir outra tecnologia de detecção, selecione um sensor dessa tecnologia e valide os requisitos do sistema.

O sensor liga, mas não comuta; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a pinagem, a configuração PNP/NPN e o estado do LED. Em seguida, confira o posicionamento do alvo e o ponto de comutação configurado.

A comunicação IO-Link falha; o problema pode estar no master?

Sim, a porta do master precisa ser classe A conforme a ficha. Confira também a configuração IO-Link e a ligação elétrica antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit?

A ficha informa uma unidade por embalagem e duas porcas de fixação incluídas; não descreve um kit com cabo ou master. Se esses itens forem necessários, confirme-os separadamente na composição do pedido.

Como devo instalar e apertar o IFT258?

Instale-o em montagem embutida compatível com a rosca M12 x 1 e não exceda 15 Nm de torque. Consulte o datasheet para a pinagem e o esquema de ligação antes de energizar.

O IFT258 serve para uma aplicação que exige conexão mecânica diferente de M12 x 1?

A conexão mecânica informada é M12 x 1. Se o alojamento exigir outra rosca ou geometria, confirme a compatibilidade física antes da compra.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor com um master compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud)

Modo SIO

Modo de operação indicado para uso sem comunicação IO-Link, sujeito à compatibilidade da entrada e à configuração da saída. (Ref.: Modo SIO: sim)

PNP/NPN

Tipos de saída de comutação selecionáveis conforme a configuração e a entrada do controlador. (Ref.: saída PNP/NPN parametrizável)

Referência utilizada na especificação da histerese do sensor. (Ref.: histerese de 3...15 % de Sr)

Grau de proteção IP

Classificação declarada para proteção do invólucro segundo os códigos IP listados na ficha; não substitui a validação da instalação completa. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
