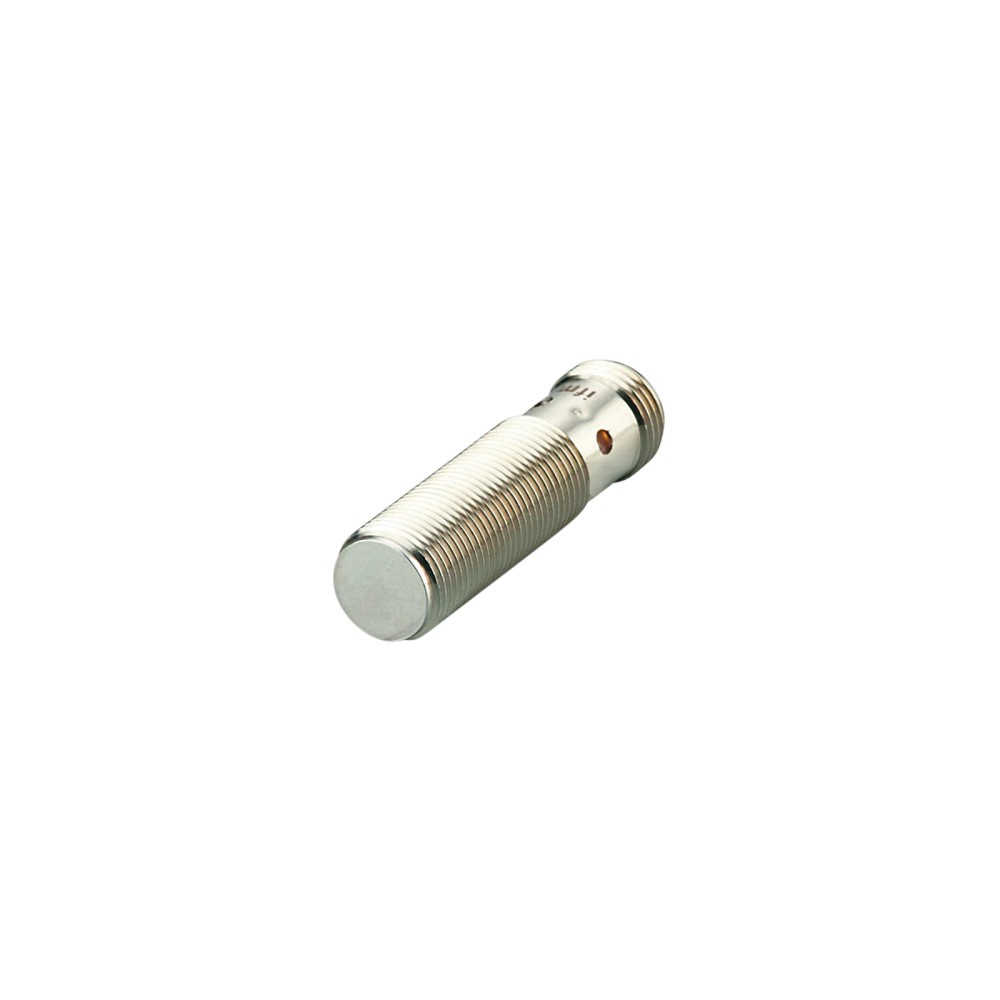

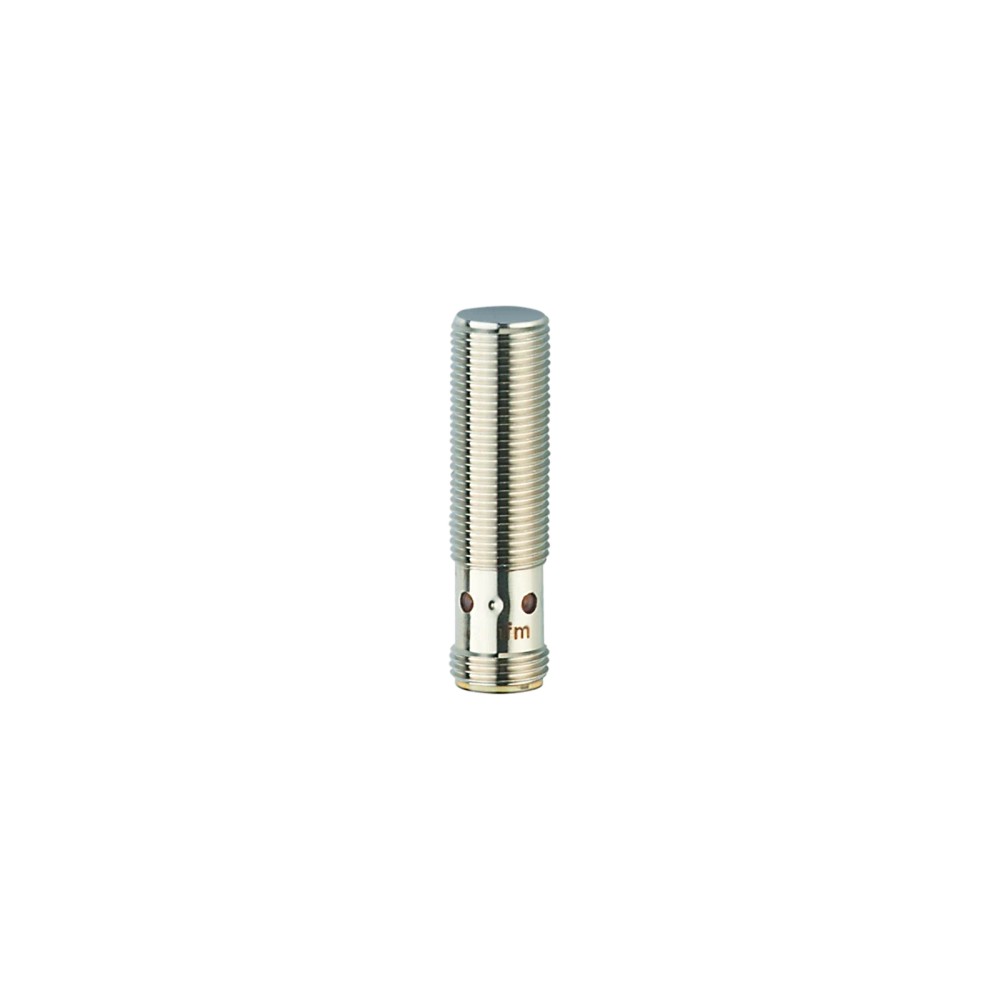

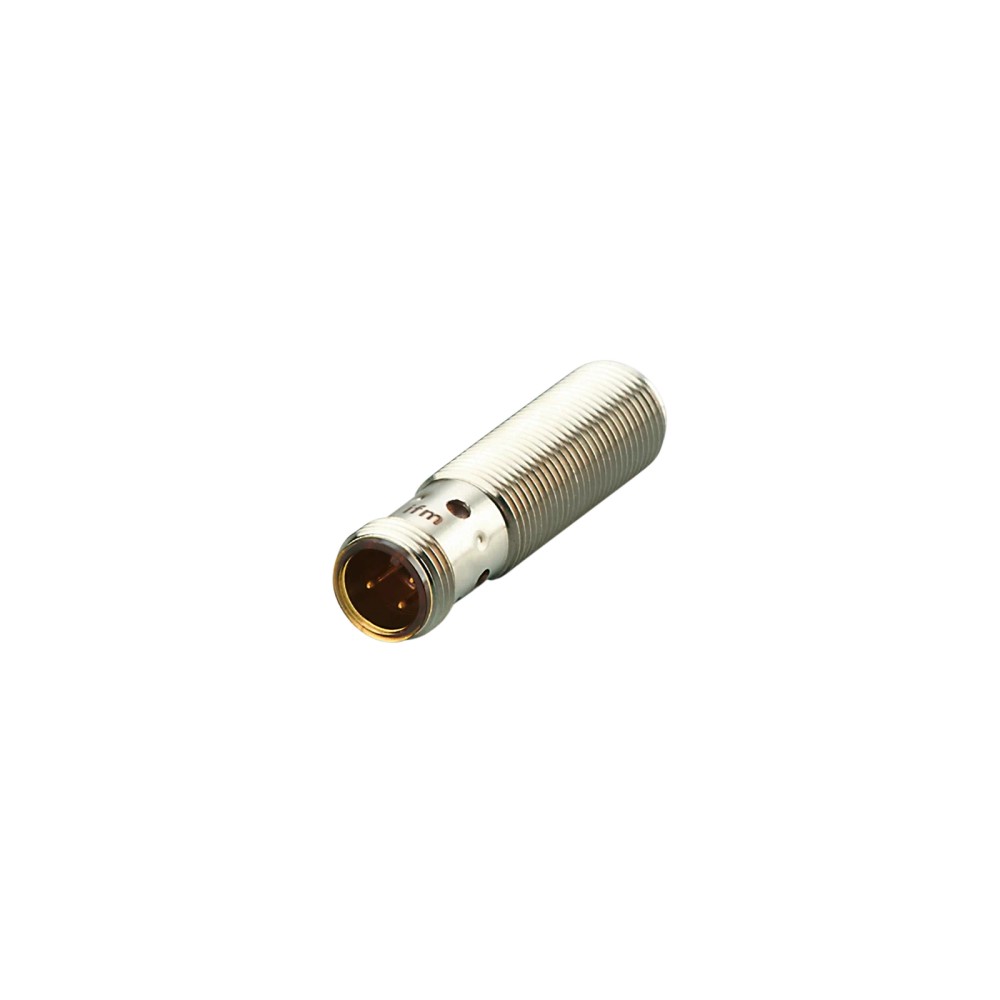

IFT257 IFM - Sensor Indutivo Metálico Áreas Higiênicas M12 PNP 4mm

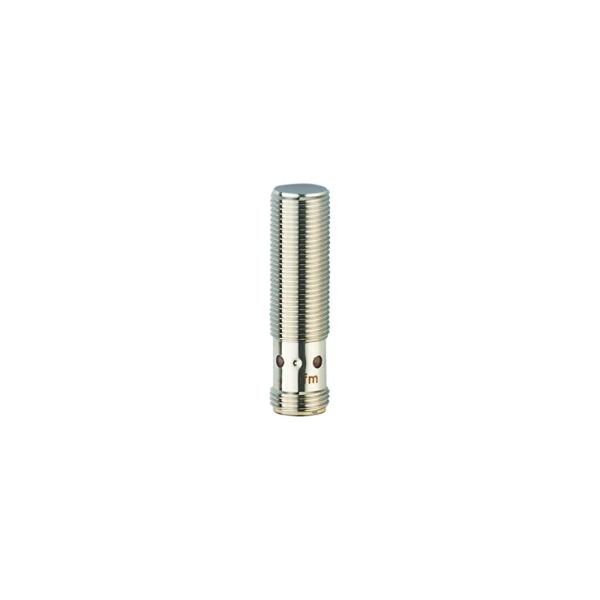

Imagem meramente ilustrativa

R$ 795,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT257
EAN: 4021179304917
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 4...mais

Fechar menu

Saiba mais sobre: "IFT257 IFM - Sensor Indutivo Metálico Áreas Higiênicas M12 PNP 4mm"

Destaques do Produto

Alcance de detecção

4 mm, embutido

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A

Ambiente

0...100 °C; IP65 a IP69K

Montagem

Rosca M12 x 1; comprimento de 45 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IFT257 M12 PNP 4 mm

O IFM IFT257 é um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui montagem embutida, alcance nominal de 4 mm e saída PNP normalmente aberta. Seu invólucro é de aço inoxidável 1.4404 (316L), com grau de proteção até IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Alcance nominal	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Rosca e comprimento	M12 x 1; 45 mm
Invólucro e face ativa	Aço inoxidável 1.4404 (316L)
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de alvos metálicos em máquinas e instalações que exijam sensor indutivo com alcance nominal de 4 mm e montagem embutida.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme indicação do fabricante.
Instalações com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; a saída especificada é PNP normalmente aberta.
Não selecionar quando for necessário detectar objetos não metálicos; a tecnologia indicada é indutiva e o alcance especificado se refere à detecção de metal.
Não utilizar fora dos limites ambientais especificados de 0...100 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos. Verificar a instalação e as condições do processo conforme a documentação do fabricante.
Possibilidade inferida: detecção de posição ou presença de alvos metálicos em máquinas, desde que o alvo, a distância, a frequência de comutação e a interface elétrica sejam compatíveis com os limites especificados.
Operação limitada à temperatura ambiente especificada de 0...100 °C; o uso em ambientes com temperatura fora dessa faixa não está coberto pelos dados fornecidos.
A detecção depende do material do alvo; os fatores de correção listados na ficha variam conforme o metal, portanto o alcance nominal não deve ser presumido igual para todos os materiais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFT257 M12 PNP 4 mm, verifique estes pontos:

Escolha o IFT257 quando

A aplicação exigir detecção indutiva de metal, montagem embutida, alcance nominal de 4 mm, saída PNP normalmente aberta e alimentação DC entre 10 e 30 V. O fabricante indica uso em áreas higiênicas e processos de limpeza periódicos.

Considere outra configuração quando

O controlador exigir sinal NPN ou normalmente fechado, ou quando a distância de detecção requerida exceder o alcance nominal de 4 mm. Confirme também a compatibilidade do conector M12 e da entrada elétrica antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFT257	Código do produto e part number.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção informadas na ficha.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada pelo fabricante nos dados do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características listadas na ficha; não substituem a verificação dos limites técnicos.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor indicado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso declarado pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite de corrente especificado para a saída de comutação.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado na ficha.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para comutação DC.
Histerese	3...15 % de Sr	Faixa indicada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação especificado.
Distância de trabalho	0...3,24 mm	Faixa de distância de trabalho indicada na ficha.
Display de estado	4 LEDs amarelos	Indicação visual do estado de comutação.

Detecção e montagem
Alcance de detecção	4 mm	Alcance nominal especificado.
Tipo de montagem	Embutido	Configuração de instalação indicada.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,6; alumínio: 0,5; cobre: 0,2	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Interface física especificada para ligação elétrica.
Designação da rosca	M12 x 1	Rosca do corpo para montagem.

Condições ambientais e resistência
Temperatura ambiente	0...100 °C	Limites de operação especificados.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados na ficha; dependem da instalação correta.
Resistência à pressão	100 bar / 10 MPa	Valor especificado; aviso da ficha limita a referência à face ativa.
Alteração rápida de temperatura	EN 60068-2-14 Nc; TA = 0 °C; TB = 100 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques por direção nos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Força de impacto	1 J	Valor indicado na ficha.

Compatibilidade eletromagnética
ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio especificados.
HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio especificado.
Burst	EN 61000-4-4; 2 kV	Nível de ensaio especificado.
AF com fio	EN 61000-4-6; 10 V	Nível de ensaio especificado.
Emissão	EN 55011 classe B	Classificação indicada na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 45 mm	Dimensões nominais informadas.
Material do invólucro e da face ativa	1.4404 (aço inoxidável / 316L)	Material especificado para o invólucro e a face ativa.
Material da janela dos LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	1.4404 (aço inoxidável / 316L)	Material especificado para as porcas.
Torque máximo de aperto	15 Nm	Limite máximo especificado para o aperto.
Peso	25,8 g	Valor informado nos atributos do produto.
MTTF	1244 anos	Valor declarado na ficha; não deve ser interpretado como período de garantia.

Certificações e fornecimento
Certificado UL	Ta 0...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; número de aprovação UL A012; arquivo UL E174191	Dados de certificação listados na ficha; observar as condições e limites associados.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.
Software embarcado	Não	A ficha informa que não há software embarcado incluído.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica por conector M12, codificação A, com 3 contatos dourados. Alimentação especificada de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de comutação de 100 mA. A compatibilidade elétrica requer entrada de controle compatível com PNP e com os limites elétricos do sensor.

Processo Rosca de montagem M12 x 1, instalação embutida. Confirmar dimensões do alojamento e espaço de montagem na máquina; não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controle compatível com PNP e alimentação DC dentro de 10...30 V	✓	Corresponde ao tipo de saída e à faixa de tensão especificados; verificar também o limite de corrente da saída.
Entrada que exige saída NPN ou contato normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Montagem roscada M12 x 1 com sensor embutido	✓	A designação de rosca e o tipo de montagem especificados são M12 x 1 e embutido.
Detecção de alvo não metálico	✗	A tecnologia especificada é indutiva, destinada à detecção de metal.
Ambiente de operação entre 0 e 100 °C	✓	A faixa de temperatura ambiente especificada é 0...100 °C.
Aplicação que exige frequência de comutação superior a 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFT257 M12 PNP 4 mm

Confirme que a aplicação requer detecção indutiva de metal, montagem embutida e alcance adequado ao alvo.
Verifique que a alimentação disponível está entre 10 e 30 V DC e que a entrada do controlador aceita saída PNP normalmente aberta.
Confira a compatibilidade do conector M12, codificação A, com o cabo ou receptáculo utilizado; a ficha não fornece pinagem detalhada nesta descrição.
Prepare o alojamento roscado M12 x 1 e posicione o sensor conforme o desenho dimensional do fabricante.
Fixe o sensor sem exceder o torque máximo especificado de 15 Nm; não aplique esse limite se a montagem ou o componente exigir instruções diferentes do fabricante.
Após a ligação, energize o circuito e confirme a comutação e a indicação pelos LEDs, verificando a distância e o material do alvo.

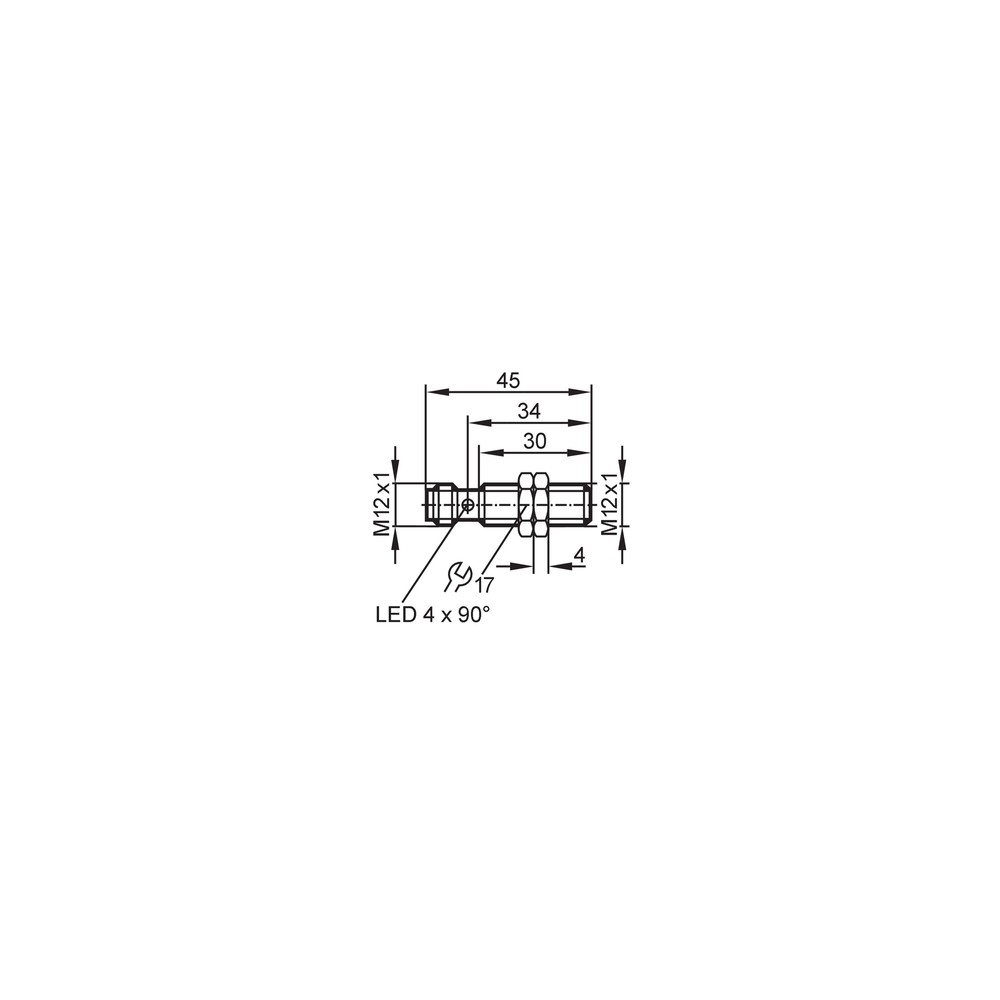

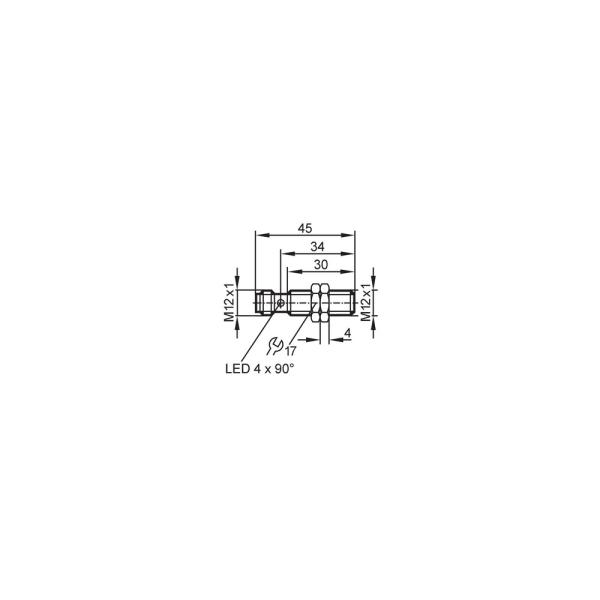

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com saída PNP ou alvo fora da distância de trabalho; o material do alvo também altera a distância efetiva.	Meça a alimentação nos terminais, confira a compatibilidade da entrada com PNP e teste a detecção considerando o material e a distância do alvo.
A entrada do controlador permanece acionada ou apresenta lógica invertida.	A entrada pode exigir lógica diferente da saída normalmente aberta do IFT257.	Confirme no controlador o tipo de entrada e compare o estado esperado com a saída PNP normalmente aberta especificada.
Comutação instável ou distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, distância de trabalho excessiva ou instalação não correspondente à montagem embutida.	Confira a montagem e a distância; consulte os fatores de correção por material e compare com os limites do datasheet.
O sensor não é reconhecido após a conexão.	Incompatibilidade entre o conector M12/codificação A e a conexão utilizada, ou problema de alimentação ou cablagem.	Verifique encaixe e codificação do conector, alimentação DC e continuidade da ligação segundo o esquema oficial do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT257 em português (Datasheet) Desenho em escala IFT257 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT257 e para quem ele serve?

É um sensor indutivo totalmente metálico para detectar alvos metálicos sem contato. É indicado pelo fabricante para aplicações em áreas higiênicas e processos de limpeza periódicos.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. A embalagem contém uma peça.

Posso ligar o IFT257 a uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Confirme que a entrada do controlador aceita esse tipo de sinal antes da compra.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A tecnologia informada é indutiva e o produto é especificado para detecção de metal. A ficha não declara detecção de materiais não metálicos.

O sensor está instalado, mas a entrada do CLP não muda. O que verifico antes de trocar?

Confira primeiro a alimentação, a compatibilidade da entrada com PNP normalmente aberta e a distância até o alvo. Considere também o material do alvo e os fatores de correção indicados na ficha.

O LED acende, mas o controlador não reconhece o sinal. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP e a entrada do controlador ou uma ligação incorreta. Verifique o esquema elétrico aplicável e a configuração da entrada antes de substituir o sensor.

Devo comprar este modelo ou um sensor com maior alcance?

Escolha o IFT257 se o alcance nominal de 4 mm e a distância de trabalho indicada forem suficientes para a aplicação. Se a distância necessária exceder esses valores, selecione uma versão cujo alcance seja confirmado no datasheet.

O IFT257 pode substituir qualquer sensor indutivo M12?

Não é possível confirmar substituição apenas pela rosca M12. Compare tipo de saída, função normalmente aberta, alcance, dimensões, alimentação e conexão elétrica com o sensor existente.

Que cuidados devo ter na instalação mecânica?

Use a montagem embutida e a rosca M12 x 1 especificadas, consultando o desenho dimensional. Não exceda o torque máximo de 15 Nm.

Posso usar o sensor fora da faixa de 0...100 °C?

A faixa de temperatura ambiente especificada é de 0...100 °C. Para condições fora dela, consulte o datasheet ou o fabricante antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos metálicos sem contato. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação que fornece sinal positivo à carga, devendo ser compatível com a entrada do controlador. (Ref.: função elétrica: PNP)

Montagem embutida

Configuração de instalação em que o sensor é montado nivelado conforme as condições indicadas pelo fabricante. (Ref.: tipo de montagem: embutido)

Histerese

Diferença entre os pontos de comutação e de liberação, expressa na ficha como percentual da distância real de comutação. (Ref.: 3...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme os graus declarados pelo fabricante. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
