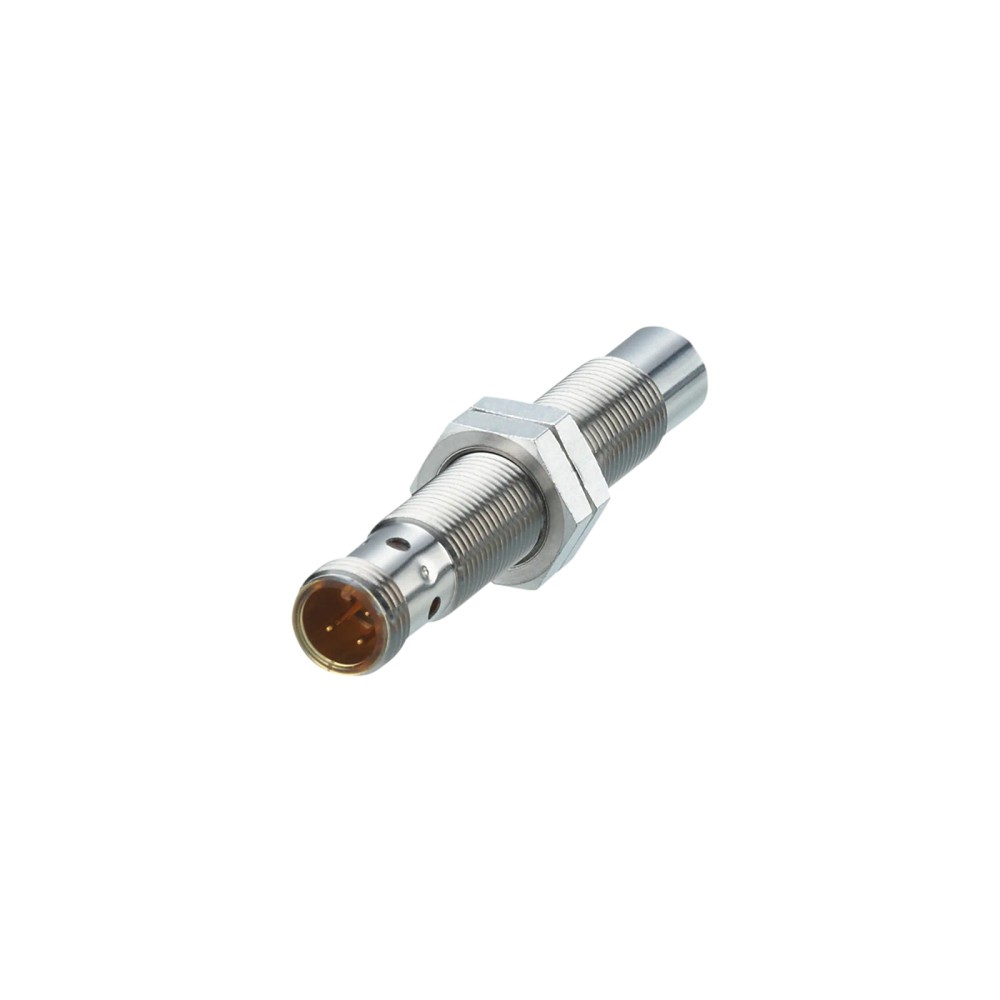

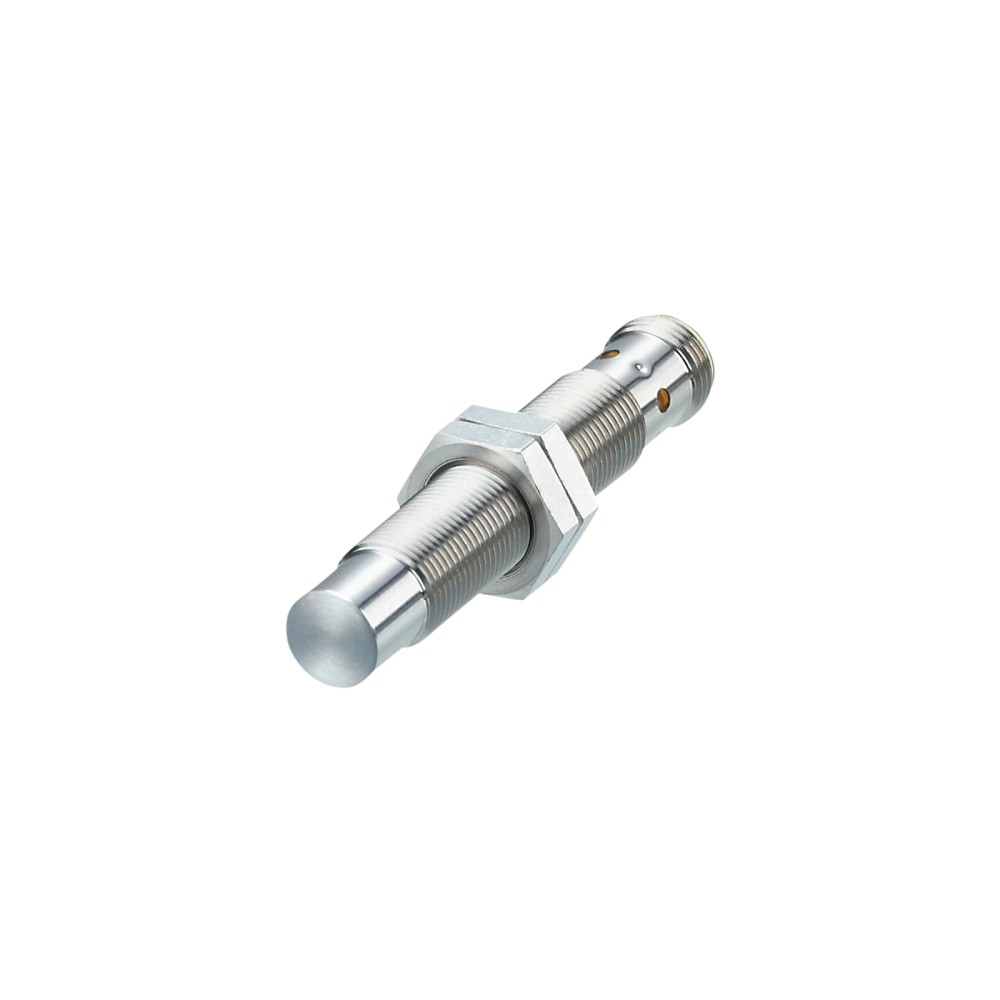

IFT245 IFM - Sensor Indutivo Metálico ifm Áreas Higiênicas M12 6mm PNP NA

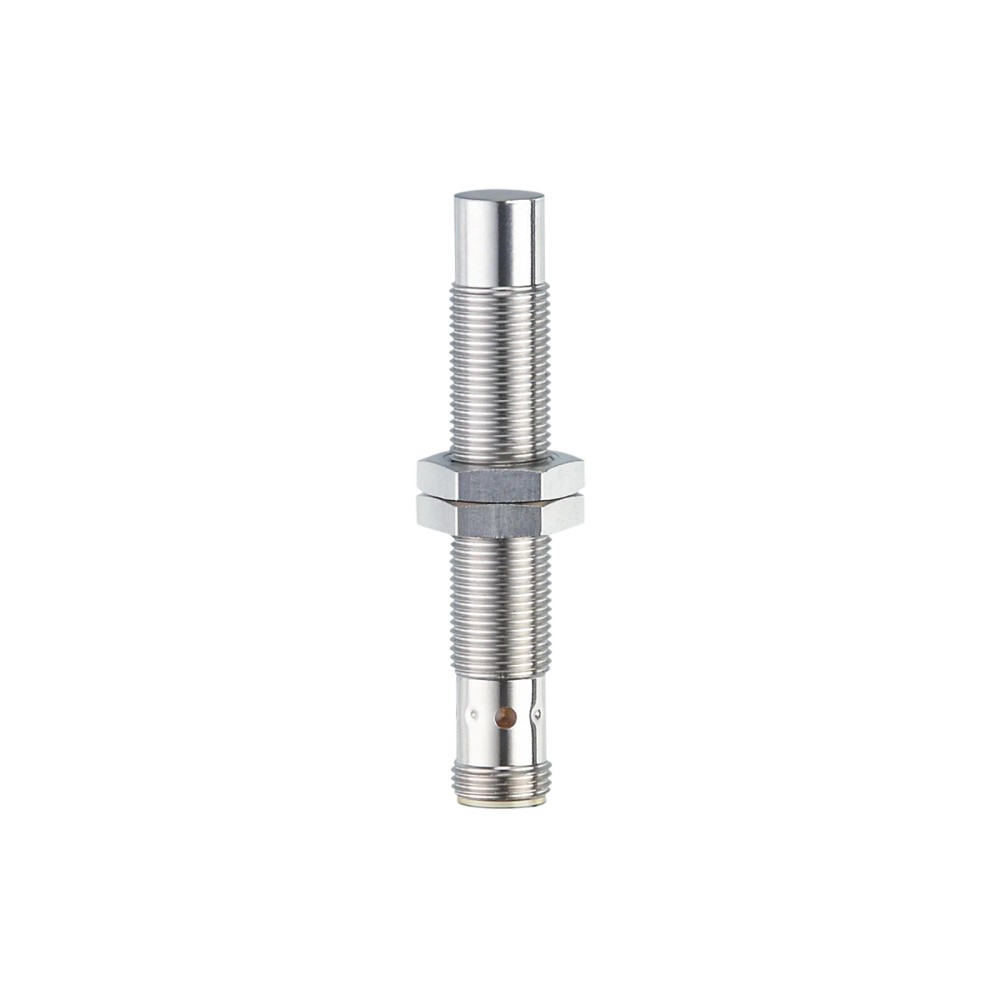

Imagem meramente ilustrativa

R$ 929,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT245
EAN: 4021179261265
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 6...mais

Fechar menu

Saiba mais sobre: "IFT245 IFM - Sensor Indutivo Metálico ifm Áreas Higiênicas M12 6mm PNP NA"

Destaques do Produto

Alcance de detecção

6 mm

Montagem

Não embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Comprimento

70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico ifm IFT245 M12, 6 mm, PNP normalmente aberto

O ifm IFT245 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. É indicado pelo fabricante para áreas higiênicas e processos com limpeza periódica. Possui saída PNP normalmente aberta, alcance de detecção de 6 mm e conexão elétrica M12 de 3 fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Alcance de detecção	6 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Dimensões	M12 x 1; comprimento de 70 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	250 Hz
Material do invólucro e face ativa	Aço inoxidável 316L (1.4404)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em áreas higiênicas e processos com limpeza periódica, conforme indicado pelo fabricante.
Detecção indutiva de objetos metálicos em montagem não embutida, respeitando o alcance nominal e os requisitos elétricos do sensor.
Instalações com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além do alcance nominal de 6 mm.
Entradas de controle que não sejam compatíveis com saída PNP ou que exijam saída normalmente fechada.
Instalações cuja alimentação esteja fora da faixa de 10...30 V DC.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas higiênicas e processos com limpeza periódica, dentro das condições ambientais e dos graus de proteção declarados.
Possibilidade de uso: detecção sem contato de objetos metálicos em máquinas ou equipamentos, desde que a instalação respeite montagem não embutida, alcance de detecção, saída PNP e limites elétricos do sensor.
A ficha não especifica materiais de alvo além dos fatores de correção listados; considere esses fatores ao validar a distância de detecção para cada material.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico ifm IFT245 M12, 6 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IFT245 quando

A aplicação exigir sensor indutivo totalmente metálico, montagem não embutida, alcance de 6 mm, saída PNP normalmente aberta e conexão M12 com 3 contatos. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Avalie outra configuração quando

O circuito exigir saída normalmente fechada ou outro tipo de saída, a instalação requerer montagem embutida, ou a alimentação disponível não estiver entre 10 e 30 V DC. Confirme também se a geometria da instalação permite a montagem não embutida e o alcance necessário.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFT245	Identificação do produto.
Tipo de produto	Sensor indutivo totalmente metálico	Tipo informado pelo fabricante.
Marca	ifm	Fabricante indicado na ficha.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação informada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características declaradas para o modelo.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de corrente indicado para o sensor.
Consumo de corrente	< 25 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011: emissão classe B	Ensaios e classificação de compatibilidade eletromagnética registrados na ficha.

Saída e comutação
Função elétrica	PNP, normalmente aberto	Tipo e estado de saída especificados.
Número de fios	3 fios	Configuração elétrica informada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite contínuo indicado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	250 Hz	Frequência máxima de comutação informada.
Display de status de chaveamento	LED amarelo, 4 x 90°	Indicação visual do estado de comutação.

Detecção e desvios
Alcance de detecção	6 mm	Alcance especificado; montagem não embutida.
Distância real de comutação Sr	6 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...4,9 mm	Faixa de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 0,9; alumínio: 0,8; cobre: 0,6	Fatores informados para os materiais listados.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conector e contatos declarados.
Conexão mecânica	Invólucro roscado M12 x 1	Dimensão da rosca do corpo; não representa uma conexão de processo.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa operacional indicada.
Temperatura ambiente certificada UL Ta	0...70 °C	Faixa declarada especificamente para certificação UL.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados na ficha.
Resistência à pressão	100 bar / 10 MPa	Valor especificado com observação de que se refere à face ativa.
Força de impacto	EN 60068-2-75 Ehc 1 J	Referência de ensaio de impacto indicada na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento de 70 mm	Dimensões do invólucro.
Montagem	Não embutida	Condição de instalação especificada.
Invólucro e face ativa	Aço inoxidável 1.4404 / 316L	Material informado para invólucro e face ativa.
Porcas de fixação	Aço inoxidável 1.4404 / 316L	Material informado para as porcas.
Torque máximo de aperto	15 Nm	Limite máximo indicado para o aperto.
Peso	29,75 g	Massa informada na ficha técnica.

Dados de confiabilidade e certificação
MTTF	1265 anos	Valor informado na ficha; não representa prazo de garantia.
Número do arquivo UL	E174191	Identificação do arquivo UL indicada.
Número de aprovação UL	A012	Identificação de aprovação informada.
Fontes de alimentação	Limited Voltage/Current	Designação de fonte indicada na ficha.

Identificação comercial
SKU e part number	IFT245	Código do produto.
GTIN	4021179261265	Código global de identificação do item.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Detecção indutiva com saída de comutação PNP normalmente aberta; não há protocolo de comunicação informado.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente máxima constante da saída de comutação DC de 100 mA. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Não há conexão de processo informada. Invólucro roscado M12 x 1, comprimento de 70 mm; montagem não embutida. Duas porcas de fixação estão incluídas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com sensor PNP normalmente aberto e alimentação DC entre 10 e 30 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme a corrente e a ligação conforme os limites do circuito.
Entrada que exige sinal normalmente fechado	✗	A função de saída especificada para este modelo é normalmente aberta.
Aplicação que exige detecção a mais de 6 mm	✗	O alcance de detecção especificado é 6 mm; a distância de trabalho informada é 0...4,9 mm.
Processo em área higiênica com limpeza periódica	✓	Essa aplicação é indicada na ficha do produto. Os graus de proteção informados são IP65, IP67, IP68 e IP69K.
Montagem embutida	✗	A ficha especifica montagem não embutida.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico ifm IFT245 M12, 6 mm, PNP normalmente aberto

Confirme que a alimentação disponível está entre 10 e 30 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Verifique no datasheet a atribuição dos contatos do conector M12 antes de energizar; a ficha informa conector M12 codificação A com 3 contatos.
Instale o sensor na condição não embutida especificada e posicione o alvo dentro da distância de trabalho indicada.
Fixe o sensor com as porcas incluídas e não exceda o torque máximo especificado de 15 Nm.
Conecte a carga respeitando o limite de corrente contínua da saída e a queda de tensão especificada.
Após a instalação, valide a comutação aproximando o alvo e observe o LED amarelo de status; confirme o funcionamento no sistema de controle.

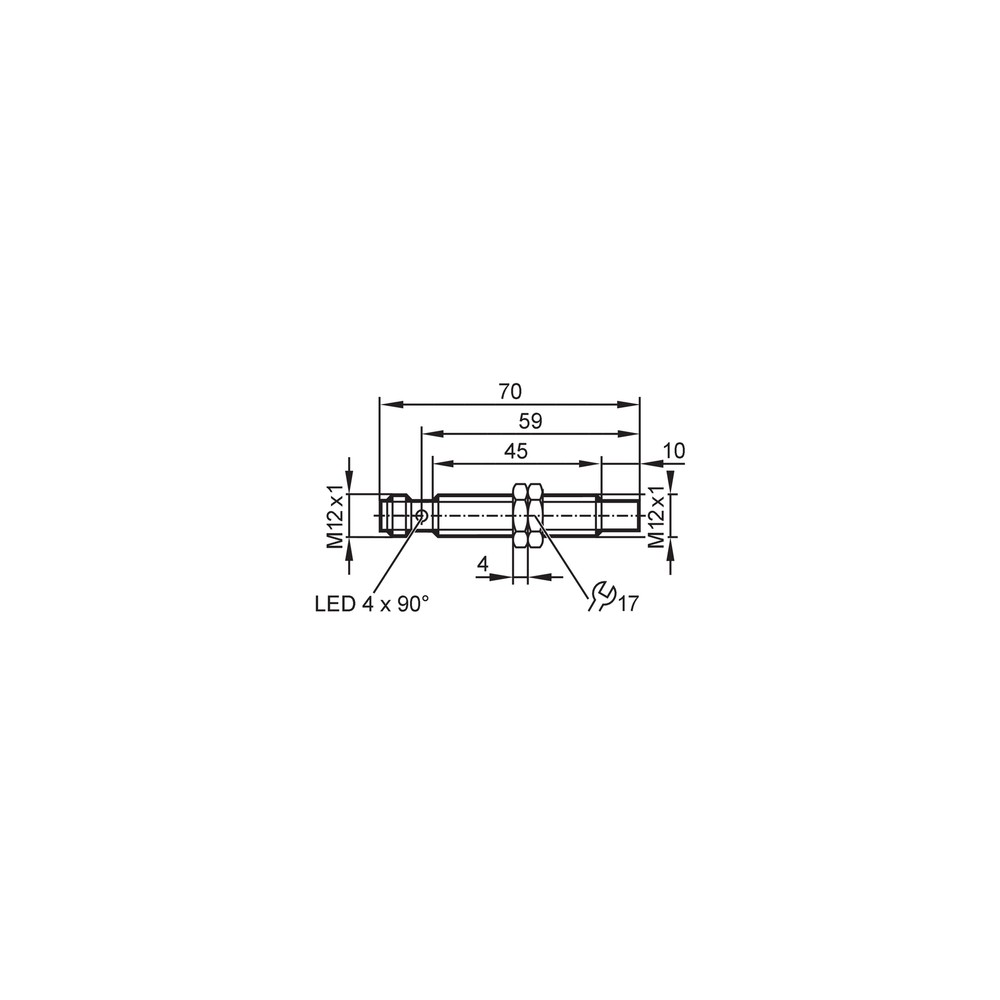

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação conforme o datasheet e teste a detecção com o alvo dentro da distância de trabalho de 0...4,9 mm.
A entrada do controlador permanece desligada apesar de o sensor indicar comutação.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação incorreta do sinal.	Confirme que a entrada aceita sinal PNP normalmente aberto e verifique a atribuição dos contatos no datasheet.
A distância de detecção observada varia conforme o alvo.	O material do alvo altera o alcance conforme os fatores de correção informados.	Identifique o material do alvo e compare o fator de correção correspondente; valide a detecção na distância de trabalho da aplicação.
O sensor comuta de forma intermitente ou a saída não aciona a carga corretamente.	Carga acima do limite da saída ou queda de tensão no circuito.	Verifique a corrente contínua da carga em relação ao máximo de 100 mA e avalie a queda de tensão da saída, especificada em até 2,5 V.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT245 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFT245 e para que tipo de aplicação ele serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Que tipo de entrada de CLP posso conectar ao IFT245?

Use uma entrada compatível com saída PNP normalmente aberta e alimentação DC de 10...30 V. Confirme a atribuição dos contatos no datasheet antes da ligação.

O que acompanha o sensor?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há outros acessórios especificados.

Ele funciona com entrada normalmente fechada ou saída NPN?

A função de saída informada é PNP normalmente aberta. A ficha não indica uma versão normalmente fechada ou NPN para este código.

Posso usar o sensor se preciso de montagem embutida?

A montagem especificada para o IFT245 é não embutida. Para uma instalação embutida, selecione um modelo cuja ficha indique essa condição.

O sensor não detecta o alvo; o que verifico antes de substituí-lo?

Confira primeiro a alimentação, a ligação e se o alvo está dentro da distância de trabalho. Considere também o material do alvo e o fator de correção correspondente informado na ficha.

A saída comuta, mas o CLP não recebe o sinal. Qual pode ser a causa?

Verifique se a entrada do CLP aceita PNP normalmente aberto e se os contatos estão ligados conforme o datasheet. Confira também a carga e o limite de corrente da saída.

Devo comprar o IFT245 ou uma versão com outro tipo de saída?

Escolha o IFT245 se o circuito aceitar saída PNP normalmente aberta. Se exigir NPN ou normalmente fechada, confirme outro modelo que declare explicitamente essa configuração.

Como faço a fixação e qual torque devo respeitar?

Fixe o sensor na condição não embutida com as porcas incluídas e não exceda 15 Nm. Consulte o desenho dimensional para conferir as dimensões de instalação.

Como verifico a ligação do conector M12 antes de colocar o sensor em operação?

Consulte a atribuição de contatos no datasheet e confirme a compatibilidade da alimentação e da entrada de controle. A ficha especifica conector M12, codificação A, com 3 contatos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico direto com o alvo. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve ser compatível com esse tipo de sinal. (Ref.: saída PNP)

Normalmente aberto

Função de saída indicada para o IFT245; o estado de comutação deve ser considerado na integração com o controlador. (Ref.: função de saída normalmente aberta)

Montagem não embutida

Condição de instalação declarada para este sensor, que deve ser considerada ao posicionar o corpo em relação à superfície de montagem. (Ref.: montagem não embutida)

Grau de proteção IP

Classificação de proteção do invólucro indicada por códigos IP na ficha do produto. (Ref.: IP65, IP67, IP68 e IP69K)
