Sensor Indutivo IFM IFT244 - Totalmente Metálico

Pré-visualizar: IFT244 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm NPN

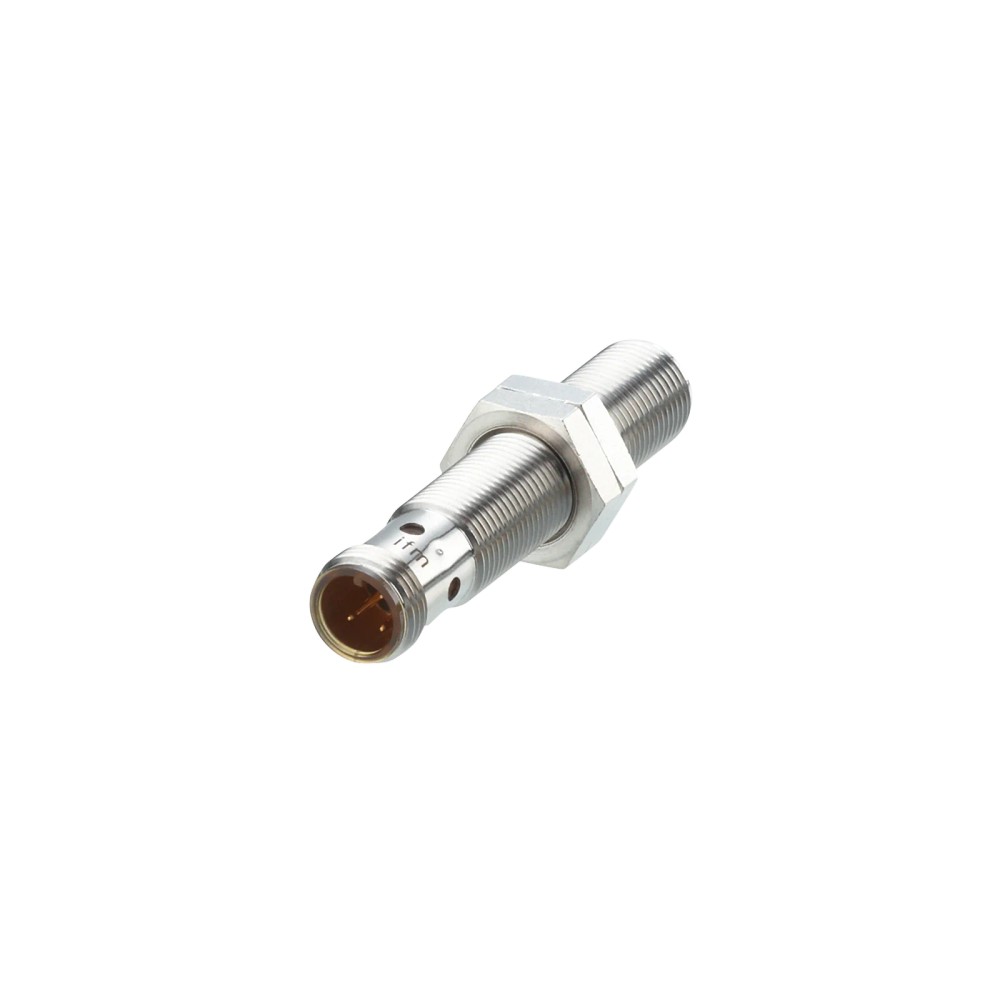

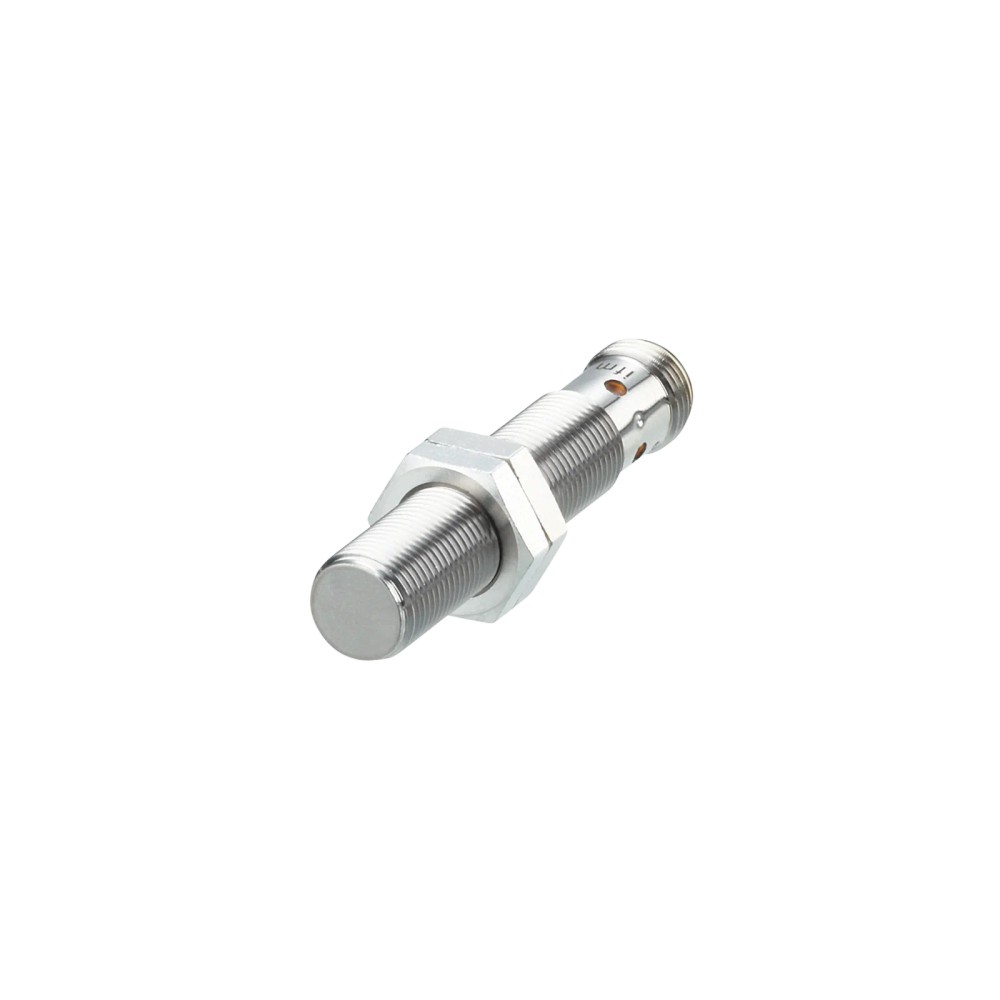

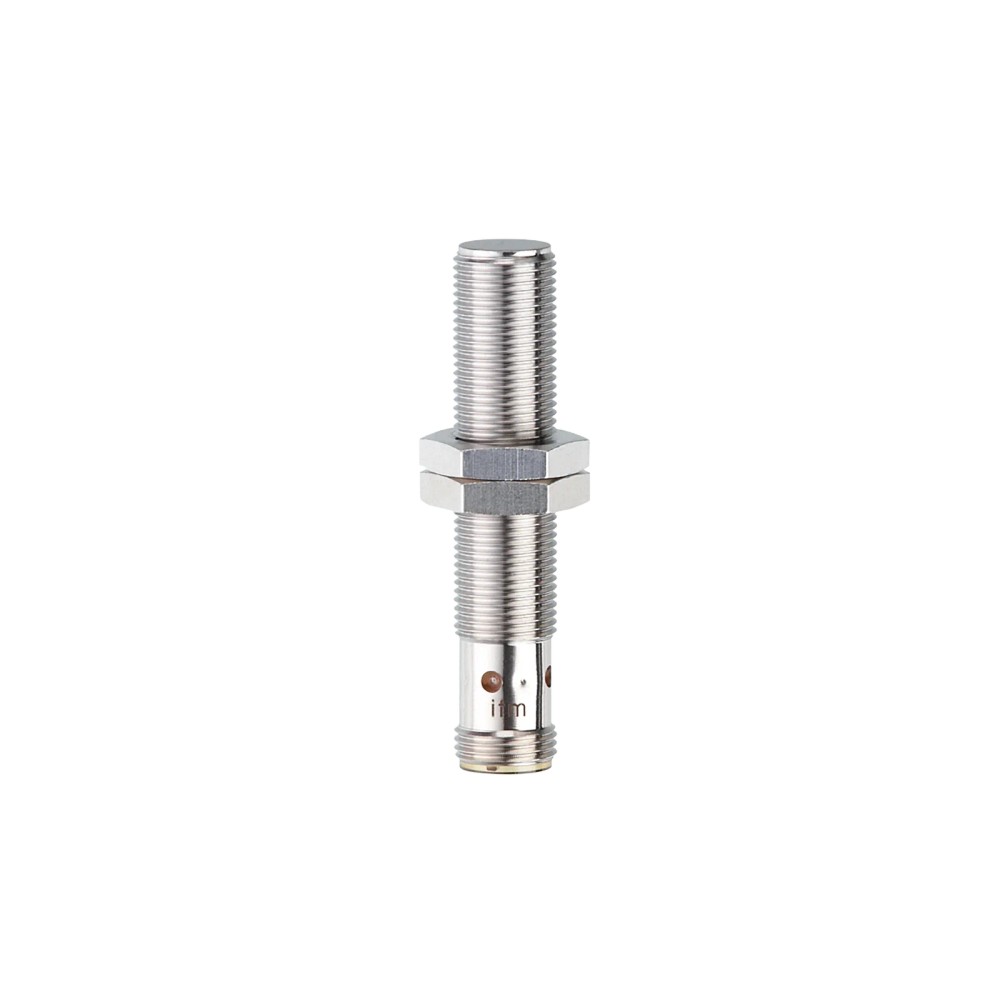

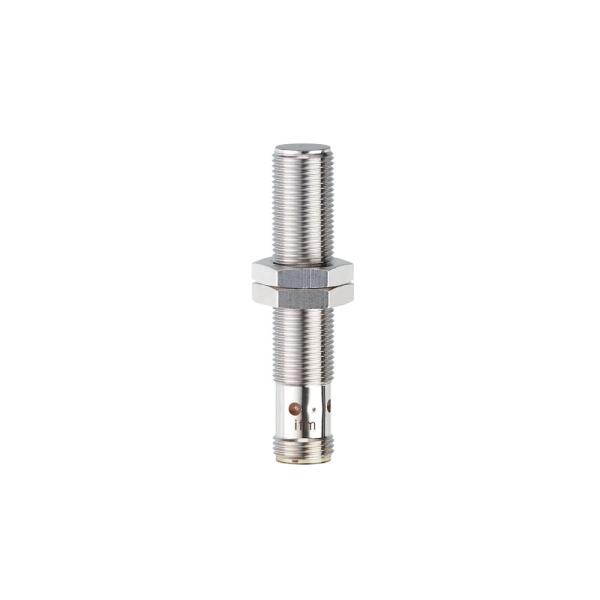

IFT244 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm NPN

Imagem meramente ilustrativa

R$ 795,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT244
EAN: 4021179253758
NCM do produto: 85365090

Destaques do Produto Tipo de Saída NPN...mais

Fechar menu

Saiba mais sobre: "IFT244 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm NPN"

Destaques do Produto

Tipo de Saída

NPN (NO)

Conexão

M12

Alcance

3 mm

Construção

Totalmente Metálico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IFT244 M12 3mm NPN

O IFT244 é um sensor indutivo de alta resistência projetado para detecção precisa em ambientes industriais rigorosos, especialmente em zonas de lavagem. Com invólucro em aço inoxidável 1.4404, ele oferece proteção IP69K e detecção de 3mm. É ideal para aplicações onde a robustez mecânica e a higienização são requisitos essenciais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IFT244
Marca	IFM
Alcance	3 mm
Tipo de saída	NPN
Conexão	M12
Grau de Proteção	IP68/IP69K
Material	Aço inoxidável 1.4404
Frequência	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústrias de alimentos e bebidas (processos de lavagem).
Máquinas de embalagem com ambientes sanitários.
Aplicação em linhas de montagem metálicas que exigem alta resistência mecânica.

⚠ Considere outro se precisa de:

Detecção de materiais não condutores (madeira, plástico, vidro, borracha).
Ambientes com interferências magnéticas externas intensas que superem a imunidade EMC nominal.
Instalação em roscas que não sejam compatíveis com o padrão M12x1.

APLICAÇÕES E USO

Indústria alimentícia: monitoramento de posicionamento de peças em áreas úmidas.
Máquinas de envase: detecção de presença de tampas metálicas.
Linhas de montagem automotiva: detecção de componentes metálicos em esteiras transportadoras.
Processos de limpeza CIP/SIP: resistência a agentes de limpeza e alta pressão.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFT244 M12 3mm NPN, verifique estes pontos:

Quando escolher o IFT244

Indicado para ambientes que exigem grau de proteção IP69K e construção metálica robusta (316L) para evitar contaminação ou degradação química em processos de limpeza.

Quando buscar alternativas

Considere outro modelo se a sua aplicação exigir detecção de materiais não metálicos, alcance superior a 3mm ou uma lógica de saída PNP em vez de NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	Aço inoxidável 1.4404 (316L)	Garante alta resistência à corrosão em ambientes de limpeza higiênica.
Grau de proteção	IP68 / IP69K	Classificação para resistência total a imersão e lavagens de alta pressão.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação padrão para sistemas de automação DC.
Configuração de saída	NPN, Normalmente Aberto (NO)	Define a lógica de chaveamento do sinal de saída.
Corrente máxima	100 mA	Capacidade de carga da saída de comutação.

Desempenho de Detecção
Alcance de detecção	3 mm	Distância nominal de detecção com alvo padrão (aço).
Tipo de montagem	Embutido	Permite a instalação do sensor nivelado com a superfície.
Frequência de comutação	100 Hz	Velocidade máxima de operação do sensor.

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital analógica)

Conexões

Elétrica Conector M12, 3 pinos

Processo M12 x 1 Rosca

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de Alimentos e Bebidas	✓	Invólucro em aço inox 316L com certificação IP69K adequado para lavagem.
Detecção de Objetos Plásticos	✗	Tecnologia indutiva é restrita a materiais metálicos condutores.
Sistemas de CLP com entrada PNP	✗	O sensor possui saída NPN, incompatível com lógica PNP pura.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFT244 M12 3mm NPN

Verifique se a rosca do local de instalação é compatível com o padrão M12.
Insira o sensor no furo de montagem, garantindo que não haja obstruções.
Rosqueie manualmente a porca de fixação fornecida até encostar na superfície.
Aperte as porcas utilizando a ferramenta adequada com torque máximo de 15 Nm.
Conecte o cabo M12, garantindo que o acoplamento esteja firme para manter o IP69K.
Energize o sistema (10-30V DC) e verifique o acendimento do LED de status ao aproximar um alvo metálico.

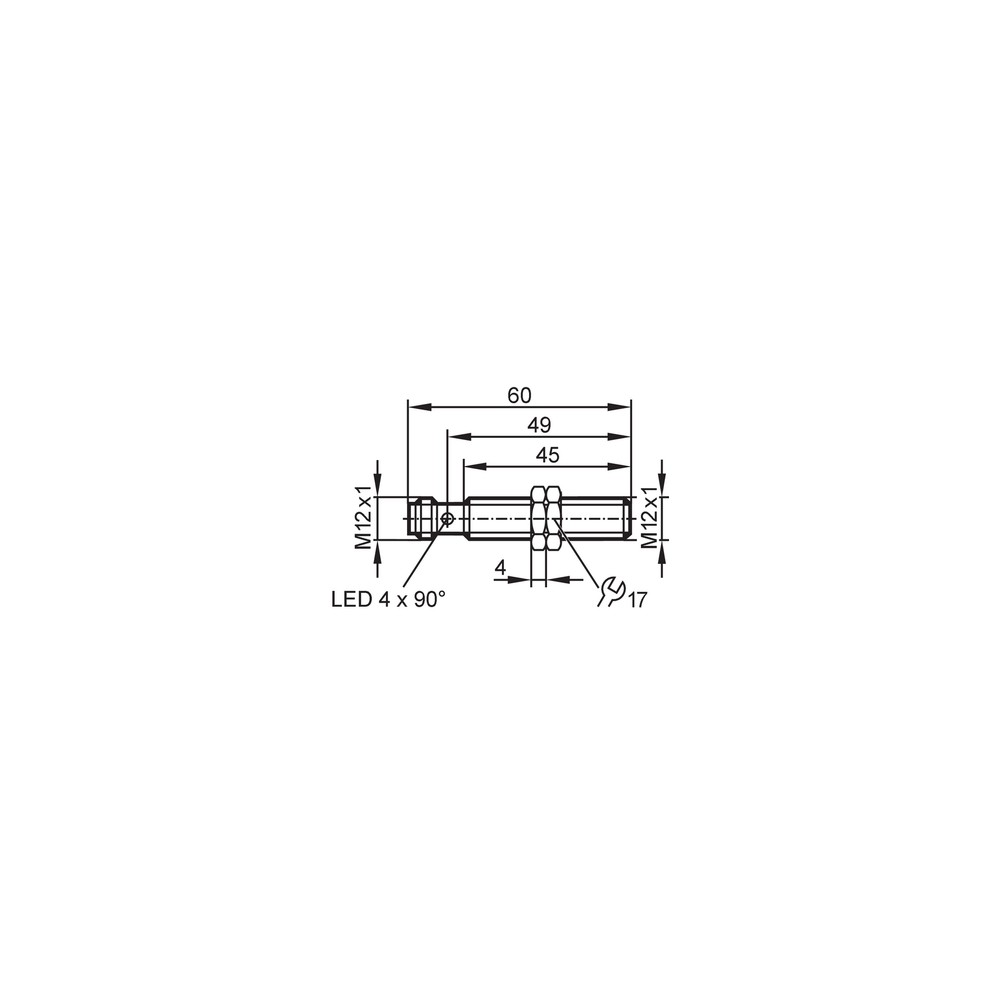

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta comportamento errático.	Tensão fora da faixa (abaixo de 10V ou acima de 30V).	Meça a tensão nos pinos do conector M12 com um multímetro.
O LED de status não acende mesmo com o objeto presente.	Falha na conexão do conector M12 ou cabo rompido.	Verifique a integridade do cabo e se o conector está firmemente rosqueado.
O sensor detecta intermitentemente ou não detecta o alvo.	Objeto metálico fora da distância nominal de 3mm.	Aproxime o objeto para a distância recomendada (2,4mm de distância de trabalho).
Saída de comutação desativada por proteção de sobrecarga.	Corrente da carga superior a 100mA.	Verifique a corrente consumida pela carga conectada à saída.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFT244 (Datasheet) Desenho Dimensional M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFT244 e qual sua principal função?

O IFT244 é um sensor indutivo totalmente metálico, projetado para detecção sem contato de objetos metálicos em ambientes industriais, com especialização para áreas higiênicas.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação em aço inoxidável 1.4404 para montagem imediata no processo.

Este sensor pode ser utilizado em sistemas PNP?

Não, este modelo possui saída NPN (comutação para o negativo) e não é compatível com entradas de CLP configuradas apenas para PNP.

O sensor detecta objetos não metálicos?

Não deve ser utilizado para detectar objetos não metálicos (plásticos, madeira, papel), pois sua tecnologia depende da indução eletromagnética em materiais condutores.

O que verificar se o sensor não está chaveando?

Se o sensor não comuta, verifique se a alimentação está entre 10 e 30V DC e se há continuidade no cabo M12, além de validar se a distância do objeto está dentro dos 3mm nominais.

Como diagnosticar uma falha de operação no IFT244?

O LED de status não acende ou permanece fixo mesmo com a presença do alvo; a causa provável é falha na alimentação ou curto-circuito interno.

Por que escolher o IFT244 em vez de um sensor plástico comum?

A escolha entre este sensor e um modelo plástico depende da agressividade do ambiente; o IFT244 é indicado para áreas de lavagem sob alta pressão (IP69K), enquanto modelos plásticos comuns podem sofrer degradação química.

Existe versão em kit para este sensor?

O IFT244 é uma unidade única e robusta, não existindo versões de 'kit' com mais unidades; a compra deve ser feita conforme a quantidade necessária para os pontos de medição.

Quais os cuidados na instalação mecânica?

O torque máximo de aperto é de 15 Nm; exceder este limite pode danificar a rosca M12 ou comprometer a integridade da face ativa.

Qual a procedência deste sensor?

O produto é fabricado pela IFM Electronic, referência global em automação, garantindo procedência industrial e conformidade com normas técnicas de fabricação.

GLOSSÁRIO TÉCNICO

NPN

Configuração de saída onde a carga é conectada ao positivo e o sensor comuta o negativo (Ref.: 10...30 DC V).

IP69K

Grau de proteção para equipamentos sujeitos a lavagem de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Indutivo

Tecnologia de detecção baseada em campos eletromagnéticos para detectar objetos metálicos (Ref.: Alcance 3 mm).

Embutido

Tipo de montagem onde a face ativa pode ser instalada nivelada ao material metálico circundante (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação de aproximação e o de afastamento, essencial para evitar oscilações no sinal (Ref.: 1...20 % de Sr).
